Tesla dokončila AI5 Chip Tape-Out, vyrobené společnostmi TSMC a Samsung

Generální ředitel společnosti Tesla Elon Musk oznámil, že páska pro čip s umělou inteligencí (AI) nové generace, AI5, byla dokončena.Vyjádřil také svou vděčnost společnostem Samsung Electronics a TSMC, které budou zodpovědné za výrobu čipu AI5.

15. dubna Musk prohlásil: „Blahopřejeme týmu Tesla pro návrh čipu AI k dokončení pásku čipu AI5.Dodal: "Vyvíjíme vzrušující čipy, včetně AI6 a Dojo 3."Odlepení znamená, že návrh čipu byl dokončen a předán výrobnímu oddělení.Musk řekl Samsung Electronics a TSMC, které budou zodpovědné za výrobu čipu AI5: "Děkujeme vám za podporu při výrobě. Tento čip se stane jedním z čipů s nejvyšším objemem AI v historii."

Podle odborníků z oboru se očekává, že AI5 vstoupí do sériové výroby v závodech TSMC na Tchaj-wanu a v Arizoně a také v továrně Samsung Electronics Taylor v Texasu.Sériová výroba v plném rozsahu je plánována na rok 2027, přibližně jeden rok po dokončení stahování.Musk se toho dne zmínil o AI5 i AI6 a uvedl: „Tyto čipy budou použity v produktech Tesly, jako jsou samořídící auta a humanoidní roboti.Uvádí se, že AI5 bude společně produkovat TSMC a Samsung Electronics, zatímco AI6 bude kompletně vyráběn Samsung Electronics.Musk již dříve naznačil, že první křemík AI6 by mohl být připraven již v prosinci 2026.

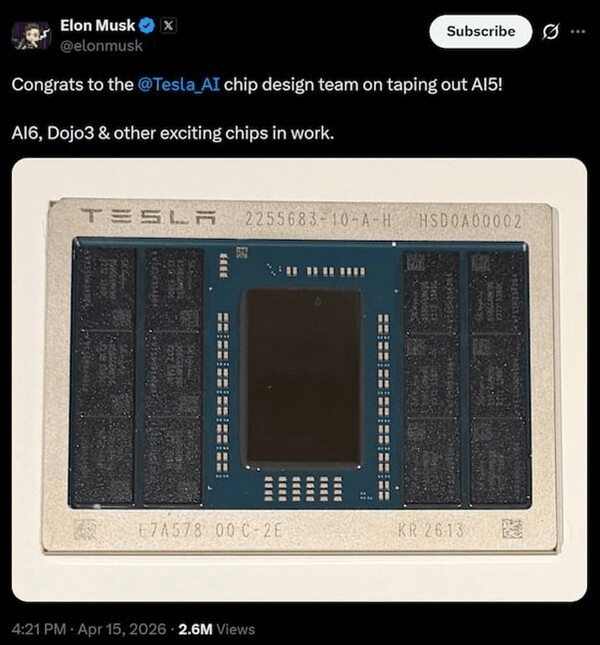

Zvláště pozoruhodné je, že fotografie čipu, kterou zveřejnil Musk, nese nápis „KR2613“.To naznačuje, že čip byl vyroben v korejské slévárně společnosti Samsung Electronics během 13. týdne roku 2026. To naznačuje, že domácí výrobní linky společnosti Samsung Electronics v Koreji hrály zásadní roli při výrobě prototypu čipu AI.

Pozoruhodná je také spolupráce mezi jihokorejskými polovodičovými společnostmi v rámci dodavatelského řetězce (SCM).Prototyp zobrazený na nově vydané fotografii je vybaven paměťovými produkty SK Hynix.Rozumí se, že paměťové produkty Samsung Electronics jsou také zahrnuty do celkového dodavatelského řetězce pro AI5.Zdá se, že v oblastech, jako je paměť s vysokou šířkou pásma (HBM), která určuje výkon čipů umělé inteligence Tesla, hrají významnou roli technologické možnosti Samsungu i SK Hynix.

Na tento čip AI5 byl aplikován špičkový slévárenský proces společnosti Samsung Electronics, „SF2T“.Na loňském Seoul Advanced Foundry Forum (SAFE 2025) představila společnost Samsung Electronics svůj 2nm proces třetí generace „SF2P+“ a oznámila, že vyvíjí „SF2T“ – vlastní proces navržený pro nadcházející čip AI6 od Tesly a další čipy.

Analytici poukazují na to, že od doby, kdy byl proces SF2T – dříve považovaný za vyhrazený pro modely vozidel nové generace – navržen pro použití v čipu AI5, se slévárenská aliance mezi těmito dvěma společnostmi stala ještě pevnější.

Mezitím během tiskové konference došlo ke zvláštnímu incidentu: když Musk zmínil TSMC, označil nesouvisející účet.Zatímco Musk děkoval TSMC, omylem nasměroval zmínku na tchajwanskou „TSC“ Semiconductor Company.Ve skutečnosti TSMC zatím nemá svůj oficiální X účet.

S oznámením, že návrh AI5 byl dokončen, se očekává, že plán Tesly na vývoj vlastních polovodičů AI se dále zrychlí.Musk uvedl, že kromě AI5 jsou již ve vývoji další produktové řady, jako je superpočítačový čip nové generace Dojo 3 a AI6, což naznačuje, že Tesla je odhodlána snížit svou závislost na NVIDIA.
