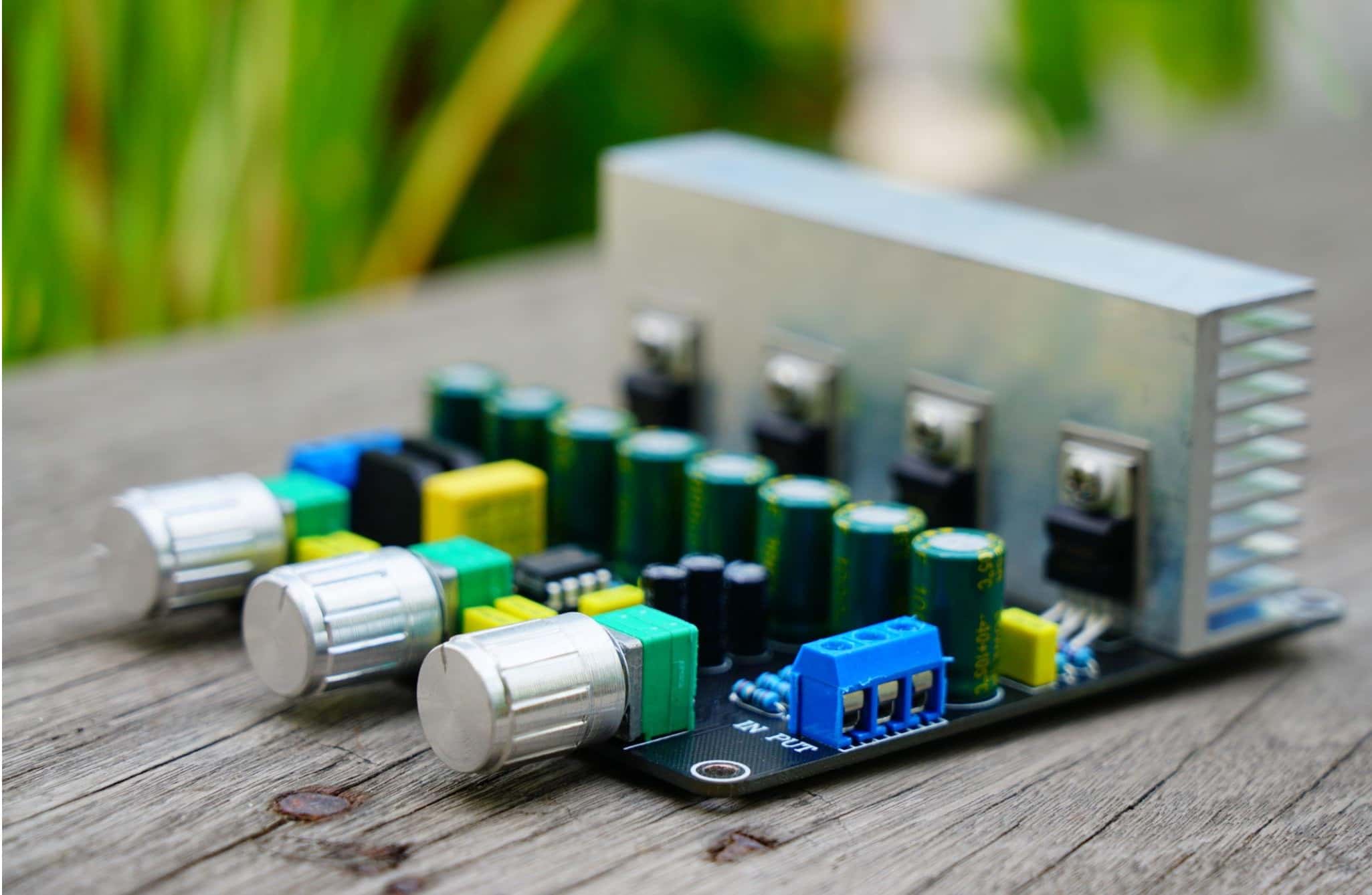

Co je výkonový zesilovač? Pracovní principy, třídy a výkon

Výkonové zesilovače zvyšují výkon malých vstupních signálů, aby mohly pohánět zátěže, jako jsou reproduktory, antény a vysoce výkonné elektronické systémy. Jejich výkon závisí na faktorech, jako jsou biasování, zpětná vazba, tepelná kontrola, účinnost, stabilita a dodávka energie. Tento článek vysvětluje, jak výkonové zesilovače fungují, provoz různých tříd zesilovačů a praktické návrhové výzvy spojené se stabilním, spolehlivým a efektivním zesílením.

Katalog

Jak funguje výkonový zesilovač

Výkonový zesilovač vezme malý, informačně hustý vstupní signál a produkuje větší výstupní signál, který může dodávat využitelný výkon do zátěže. Běžným zdrojem zmatku je, když vstupní signál nedodává zásadní energii, přesto výstup nese mnohem vyšší výkon. Vysvětlení se stává jasným po oddělení rolí zdroje signálu a externího zdroje energie.

Co vlastně zvyšuje výkon

Aktivní zařízení funguje jako ovladatelný vodivý prvek, takže výstupní energie zesilovače je čerpána z DC zdrojů místo toho, aby byla vyráběna vstupem. Vstupní vlnová forma hlavně rozhoduje, kdy a jak silně zařízení vodí, což zase řídí, kolik dodané energie dosahuje k zátěži.

Praktický mentální model, který se ukazuje jako užitečný pod tlakem ladění, je tento: vstup je signál příkazu a napájecí zdroj je rezervoár, který poskytuje výstupní energii. Když se vyskytnou problémy při vysokých výstupních úrovních, příčina bývá často spojena s napájecím zdrojem, uzemněním nebo obvody proudu spíše než se samotným zdrojem malého signálu.

V BJT výstupních stupních ovlivňuje spínání báze-emitor proud kolektoru. Je snadné se přidržet myšlenky, že zisk tranzistoru (β) zajistí návrh, a tato víra může být uklidňující během raných výpočtů. V praxi jsou návrhy, které obstojí napříč teplotou, rozdíly mezi jednotkami a stárnutím, obvykle uspořádány tak, aby celkový zisk a linearita pocházely z okolní architektury a zpětné vazby, nikoli z důvěry v to, že β zůstane slušný.

V MOSFET a GaN stupních primárně napětí na bráně nastavuje vodivost kanálu. Po správném nastavení biasu se proud dráhy stává tvarovanou replikou vstupu. Brána vypadá snadno v ustáleném stavu, protože odebírá velmi malé stejnosměrné proudy, ale stále si zaslouží respekt v dynamickém provozu: kapacity a pohyb náboje mohou přimět řidiče pracovat tvrději, než se očekávalo, zejména při vysoké frekvenci nebo když jsou hrany spínání agresivní.

Běžná aktivní zařízení používaná v výkonových stupních:

• BJT

• MOSFET

• GaN HEMT.

Biasování: Výběr pracovního regionu, který zůstává předvídatelný

Biasování stanovuje klidový pracovní bod, takže zařízení zůstává v určeném regionu v průběhu signálového kmitu. Nepříjemná část, známá každému, kdo sledoval odchylku biasu během dlouhého testování, je, že správný bias při zapnutí nemusí být správný po zahřátí.

V lineárních třídách je bod biasu zvolen tak, aby zařízení zůstalo ve své lineární nebo kvazi-lineární oblasti po většinu vlnové formy. Tento kompromis je přímo viditelný jak v FFT měřeních, tak teplotě chladiče.

Push-pull stupně odhalují nejběžnější napětí v překryvném regionu:

• Pokud je bias nastaven příliš nízko, zkreslení při přechodu se stává měřitelným a v audio aplikacích bývá subjektivně iritující při nízkých úrovních.

• Pokud je bias nastaven příliš vysoko, klidná disipace stoupá a tepelná rezerva se zúžuje způsoby, které mohou učinit dlouhodobou spolehlivost méně jistou.

Mnoho praktických návrhů skončí tím, že se ladí skrze iteraci: nastavte bias, změřte nízkou úroveň zkreslení, zahřejte jednotku a pak opět měřte. Chladné a horké chování se může dost lišit, že se to zdá jako validace dvou různých zesilovačů, i když schéma se nikdy nezměnilo.

Možnosti lineární třídy:

• Třída A

• Třída AB

• Třída B.

V třídě D výstupní zařízení tráví většinu svého času jednáním jako přepínače spíše než jako lineární kondukční prvky. Vstup je přetvořen na pulzní vzor (často PWM nebo související modulační metodou), napájecí stupeň přepíná zdroj do výstupní sítě a LC filtr rekonstrukčně obnovuje základní vlnovou formu na zátěži.

Práce na návrhu zde často nese velmi specifický druh úzkosti: tlačení na účinnost a tlačení na robustnost se ne vždy jeví jako sladěné. Vyšší účinnost může zvýšit citlivost na parazitní účinky, chyby mrtvého času a artefakty přepínání. V reálném hardwaru může zdánlivě menší změna uspořádání, přesun vysokoprůchodného smyčky o pár centimetrů, převrátit návrh z čistého spektra na přetrvávající EMI, které odmítá zmizet, dokud není cesta proudu utahována.

Běžné modulační / rekonstrukční prvky:

• PWM

• LC výstupní filtr.

Linearita a stabilita

Zesilovač výkonu zahrnuje mnohem víc než výstupní tranzistor a rezistor. Obklopující obvod řídí přenos signálu, snižuje zkreslení a udržuje stabilitu za obtížných podmínek zatížení. Stabilní provoz s reaktivními reproduktory, špatným uzemněním a obtížnými kabelovými podmínkami závisí na pečlivém návrhu obvodu.

Negativní zpětná vazba se běžně používá k zajištění opakovatelného ziskového uzavřeného okruhu a snížení nelinearity. Produktivní myšlenkový rámec je dovolit, aby chování otevřeného okruhu bylo nedokonalé, někdy dokonce neuspořádané, pokud je předvídatelné a dostatečně stabilní pro zpětnou vazbu, aby mohla být opravena v šířce pásma, na které vám záleží.

Zpětná vazba však přichází s závazky. Pokud se akumuluje fázový posun a rezervy nejsou zdravé, zesilovač může zvonit nebo oscilovat, zejména s reaktivními zátěžemi nebo dlouhými kabely. Toto je jeden z těchto režimů selhání, které mohou být osobně urážlivé, když se objeví jen po montáži, protože schéma mohlo vypadat bezvadně, zatímco fyzická implementace tiše posunula dynamiku smyčky.

Emitorové rezistory (BJT) nebo zdrojové rezistory (MOSFET) přidávají lokální zpětnou vazbu, která linearizuje chování zařízení a zlepšuje sdílení proudu mezi paralelními výstupními zařízeními. Degenerační metody jsou často preferovány, protože pomáhají předcházet nerovnováze proudu způsobené teplotní drift mezi odpovídajícími zařízeními.

Tato technika také zlepšuje konzistenci mezi jednotkami, což je důležité, když je cílem produkt, který se chová stejně v pondělí ráno a po roce v terénu.

Degenerační součásti podle typu zařízení:

• Emitter rezistory (BJT)

• Source rezistory (MOSFET).

Kompenzace se používá k tvarování šířky pásma a řízení chování na vysokých frekvencích, zejména tam, kde mohou dominovat parazity. Výstupní stupně jsou vystaveny, protože zátěž je v reálných instalacích zřídka čistě rezistivní.

Prostředí zatížení zavádí prvky, které mohou destabilizovat jinak dobře fungující návrh:

• Reproduktory mohou být induktivní a rezonantní.

• Kabely přidávají distribuovanou kapacitanci a indukčnost.

• Konektory a kabeláž zavádějí malé, ale důsledně narušující impedance.

Opakovanou lekcí z přechodů z laboratoře do terénu je, že stabilita s 8-omovým rezistorem nezaručuje stabilitu v živém systému. Kontroly stability obvykle jdou lépe, když jsou ověřovány proti nejhorším případům zátěže, kapacitním, induktivním a jejich kombinacím, spíše než pouze proti úhledné laboratorní zátěži.

Běžné prvky kompenzace a tlumení:

• Millerovy kondenzátory

• Vstupní/výstupní sítě

• Zobelovy sítě

• Výstupní induktory

• Rezistory pro zastavení vstupních/podpůrných.

Výstupní spojení a správa DC: Udržování DC mimo zátěž

Protože mnoho výstupních stupňů sedí na vnitřním pracovním bodu DC, návrh musí zajistit, aby zátěž nebyla vystavena poškozujícímu DC. Lidé mají tendenci k tomuto tématu cítit silně z jednoduchého důvodu: když se vyskytují poruchy DC, často jsou nákladné, hlučné a rychlé.

Zesilovače s jedním napájením mohou používat výstupní spojovací kondenzátor k blokování DC. Transformátory mohou poskytovat izolaci a transformaci impedance, ale v moderním spotřebitelském audiu jsou méně běžné kvůli velikosti, nákladům, omezením šířky pásma a dalším mechanismům zkreslení.

Možnosti spojení / izolace:

• Výstupní spojovací kondenzátor

• Transformátor.

Široce používaný přístup je rozdělený zdroj (například ±V koleje), takže výstup může být blízko 0 V a být DC-vázaný na zátěž. To obecně zlepšuje chování v nízkých frekvencích a snižuje závislost na velkých elektrolytech, ale přesouvá pozornost k řízení offsetu a dlouhodobému driftu.

DC servo může opravit malé offsety pomocí pomalé korektivní zpětné vazby, která se vyhýbá narušování audiopásma. Ochranná obvodová deska sleduje podmínky, které mají tendenci zničit reproduktory a výstupní stupně v praxi: výstupní offset, nadproud a vzestup teploty. Když je detekována závada, může odpojit zátěž pomocí relé nebo elektronického spínače.

Co činí tuto oblast emocionálně frustrující v laboratoři, je to, že špatné chování může být pomalé a zpožděné. Malé offsety, které vypadají neškodně během počátečního nastavení, mohou driftovat po termálním zahřátí nebo po přechodném stavu napájení. Konstrukce, které přežijí skutečné použití, obvykle předpokládají tyto nepohodlné, nízko-dramatické režimy selhání, spíše než aby předpokládaly, že systém vždy zůstane v ideálním stavu.

Podmínky běžně sledované ochrannými obvody:

• Výstupní DC offset

• Nadproud

• Přehřátí.

Spolehlivý způsob, jak pochopit výkonový zesilovač, je považovat ho za systém, jehož chování je silně formováno napájením, tepelným designem, uspořádáním PCB, ochranou a řídicími smyčkami. Výběr zařízení (BJT vs. MOSFET vs. GaN) mění omezení a otevírá různé příležitosti, ale každodenní výkon je často dominován strategií bias, stabilitou smyčky a tím, jak design reaguje na skutečné zátěže a skutečné provozní podmínky.

V mnoha spolehlivých konstrukcích výkon často závisí více na pečlivé implementaci než na pokročilých komponentech. Důležité faktory zahrnují cesty návratu proudu, strukturu uzemnění, umístění kompenzace a stabilní řízení biasu při změnách teploty. Tyto detaily pomáhají vytvářet zesilovače, které zůstávají stabilní, přesné a spolehlivé během testování a dlouhodobého provozu.

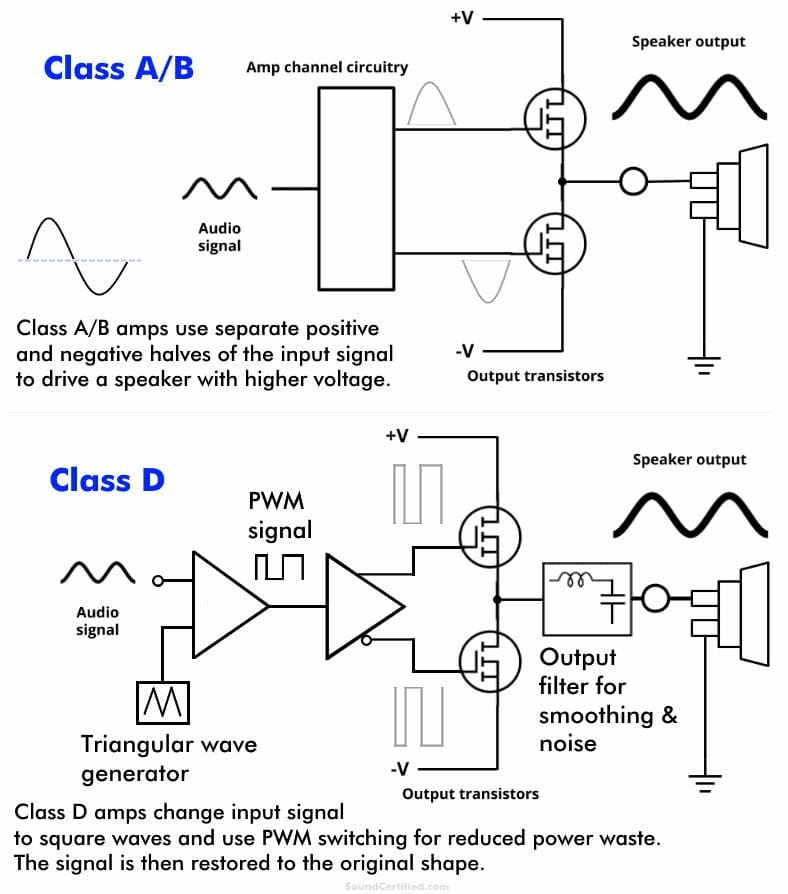

Třídy výkonových zesilovačů a provozní principy

Výkonové zesilovače jsou často rozdělovány podle třídy, což je označení vázané na vodivý úhel výstupních zařízení během signálového období. To označení také naznačuje hlubší návrhovou volbu: zda se očekává, že výstupní zařízení budou chovat jako lineární prvky, jako spínače, nebo jako řízená směs obojího.

V skutečných produktech název třídy zřídka předpovídá konečný výsledek poslechu nebo měření sám o sobě. Výsledek bývá formován tím, jak se design chová, když podmínky přestávají být učebnicové, například když teplota stoupá, zátěž se stává reaktivní nebo se hromadí výrobní tolerance. Mnoho obtížných návrhových problémů pochází z pomalého driftu, okrajových podmínek a přechodových stavů, kde musí být stabilní chování obvodu stále udržováno.

Praktický způsob, jak rámcovat třídy zesilovačů, je vracet se ke dvěma otázkám:

• Kde se energie nakonec ztrácí při provozních podmínkách?

• Co udržuje chování zkreslení konzistentní, když se teplota a zátěž mění?

Třída A

Třída A udržuje výstupní zařízení v chodu po celý cyklus. Protože zařízení se nevypíná, neexistuje žádné období předání mezi zařízeními, což obvykle znamená, že není třeba řídit klasický crossover artefakt. Když je obvod konzervativně biasován, může se malá signální linearita cítit uklidňujícím způsobem optimálně, a spektrum zkreslení obvykle zůstává hladké spíše než náhlé.

Kompromis se projeví okamžitě ve ztrátovém výkonu. Třída A spotřebovává značný proud i v nečinnosti, a tento proud se mění na teplo, ať už se zvuk přehrává nebo ne. V mnoha skutečných konstrukcích přestává schéma být omezujícím faktorem dávno předtím, než to udělá tepelný návrh. Je běžné cítit důvěru po simulaci a poté být zahanben skříní, která běží tepleji, než se očekávalo po hodině na benchu.

Tepelné chování se nakonec určuje více fyzickými detaily, které interagují způsoby, které lze snadno podceňovat:

• Velikost chladiče a tepelná hmota

• Tepelný odpor mezi spojem a pouzdrem a mezi pouzdrem a chladičem

• Výběr izolačního materiálu a konzistence montážního tlaku

• Proudění vzduchu, ventilační otvory skříně a předpoklady o okolní teplotě

Lidé, kteří ladili zesilovače třídy A, si často pamatují malé fyzické změny, které nebyly v praxi vůbec malé. Například změna umístění biasovacího senzoru nebo úprava jeho tepelného spojení může dostatečně posunout provozní body, aby došlo ke změně zkreslení a stability při dlouhék sezení. Designy třídy A obvykle probíhají hladčeji, když jsou považovány za tepelný systém s audio obvodem uvnitř, nikoli naopak.

Třída B

Třída B obvykle využívá zapojení push-pull, ve kterém každé zařízení provádí práci přibližně polovinu vlnového tvaru. Účinnost se zlepšuje, protože klidový proud může zůstat nízký a ztráty zařízení se výrazně snižují, když není žádný signál.

Obtížnost se soustředí v oblasti nulového křížení. Skutečné BJT a MOSFETy nezačínají provádět, když dosáhnou idealizovaného prahu; potřebují konečné napětí/proud a postupně přecházejí. Toto chování může vytvářet výřez nebo diskontinuitu během přepínání mezi zařízeními, což je důvod, proč je čistě třída B zřídka používána v audio systémech vysoké věrnosti.

Na stole může třída B vypadat přijatelně čistě při vyšších úrovních výstupu, pak se stává rozčarovávajícím zřejmým při nízkém výstupu, kdy oblast překryvu zabírá větší část vlnového tvaru. Zatížení to ztěžuje: reproduktory nepředstavují úhledný odpor, a jejich impedance a fázový úhel se mění v závislosti na frekvenci. V praktických termínech může být třída B atraktivní pro svou účinnost, ale má tendenci vyžadovat úroveň disciplíny při nulovém křížení, kterou skutečná zařízení a skutečné reproduktory přirozeně neposkytují.

Třída AB

Třída AB může být považována za třídu B s cíleně zavedeným klidovým biasem, aby obě zařízení prováděla mírně kolem nulového křížení. Toto překrývání snižuje zkreslení při přechodu a udržuje účinnost mnohem blíže třídě B než třídě A. U mnoha audio produktů se třída AB ukáže jako známý "základ", protože se dobře škáluje a vyhovuje širokému spektru cenových a výkonových cílů.

Co odděluje pohodlný design třídy AB od temperamentního, je obvykle řízení biasu v přítomnosti tepla. Bias je často nastaven pomocí Vbe násobiče nebo bias serva a mechanismus biasu musí sledovat teplotu s dostatečnou věrností, aby se vyhnul runaway, když se chladič zahřívá. Neobvyklou částí je, že "sledování teploty" není čistě elektrické prohlášení, jde také o mechanické umístění a tepelnou vazbu.

Implementační detaily, které se opakovaně objevují v reálných konstrukcích, zahrnují:

• Umístění senzoru biasu vůči nejteplejším zařízením

• Kvalita a opakovatelnost tepelného kontaktu s chladičem/zařízením

• Citlivost na variabilitu při montáži

• Drift při zahřívání a chování teploty v ustáleném stavu v obalu

Běžným vzorem je, že zesilovač měří překvapivě čistý, když je studený, pak se dostává do vyššího zkreslení nebo dokonce okrajové stability, poté co obal dosáhne tepelné rovnováhy. Konstrukce třídy AB, které stárnou dobře, mají tendenci považovat bias za dynamický kontrolní problém, který musí zůstat stabilní napříč časem, variací mezi jednotkami a reálným větráním. Nízké zkreslení je zřídka jediné sladké místo; je to spíše jako stabilní oblast, kterou design musí udržovat nedotčenou, když se prostředí mění.

Třída C

Třída C provádí méně než 180° cyklu. Rámcový tvarový proud zařízení je úmyslně daleko od sinusoidy, což z něj dělá špatnou volbu pro audio věrnost. V RF systémech toto zkreslení není konečný výstup; je to mezistav, který je tvarován zátěžovou sítí.

Tunovaná LC síť na výstupu vybírá požadovanou základní frekvenci a potlačuje harmonické, což umožňuje dodávanému napětí na provozní frekvenci vypadat blízko sinusoidě. Důraz designu se posouvá od plochosti amplitudy s širokým pásmem k přenosu výkonu s úzkým pásmem a spektrálním tvarováním.

RF-orientované práce třídy C se obvykle točí kolem konkrétní sady ovládacích prvků:

• Návrh rezonantní sítě a chování ladění

• Impedance shoda a transformační poměry

• Výběr Q faktoru, ústupky šířky pásma a správa ztrát

• Zatížení zařízení, jak se síť naladí nebo se zatížení změní

V praxi funguje zesilovač a výstupní síť jako jeden propojený systém. Malé úpravy nebo změny zatížení mohou rychle ovlivnit účinnost, výkon výstupu a stres tranzistoru. Výkon zesilovače tedy silně závisí na shodné síti připojené k němu.

Třída D

Třída D provozuje výstupní zařízení jako spínače namísto lineárních prvků. Audio je kódováno pomocí PWM nebo podobné metody modulace a poté rekonstruováno pomocí LC dolnopásmového filtru. Protože zařízení tráví většinu času buď plně zapnutá nebo plně vypnutá, ztráty jsou mnohem nižší a moderní konstrukce běžně dosahují velmi vysoké účinnosti.

Skutečná práce v třídě D spočívá v řízení přepínacích artefaktů, aby se nestaly slyšitelným zkreslením, vyzařovanými emisemi nebo přerušovanými poruchami. V těchto konstrukcích jsou dosaženy vysoké zisky účinnosti, ale skryté účinky z parazitů a fyzického uspořádání mohou také vytvářet obtížné návrhové problémy.

Techniky, které se často používají k udržení řízení chování, zahrnují:

• Vysoké ziskové zpětné vazby

• Řízení mrtvého času, aby se snížilo zkreslení a předešlo se přestřelování

• Rychlé přepínací zařízení pro snížení ztrát při přechodu

Volba technologií zařízení může změnit obchodní prostor. Zařízení GaN například mohou snížit ztráty při přepínání a zlepšit chování při vysokých frekvencích, ale také trestají nedbalé rozložení, protože parazitní efekty se stávají dominantnějšími při zvyšování hraničních rychlostí.

Mnohé selhání třídy D se vracejí k fyzickým aspektům implementace, které se zdají být každodenní, dokud se takové nestanou:

• Geometrie zemnících návratů a zadržování proudového smyčky

• Oblast ovládací smyčky a cesty vzájemného propojení

• Výběr snubberu a strategie tlumení

• Zadržování EMI prostřednictvím umístění, stínění a filtrování

Výkon třídy D je převážně příběhem o kontrole neúmyslného RF chování při zachování předvídatelné lineárnosti v audio pásmu. Když to jde dobře, může znít bez námahy; když to jde špatně, může být tvrdohlavé způsoby, které jsou těžko odladitelné pouze nástroji zaměřenými na audio.

Třída T

Třída T se nejlépe chápe jako kontrolní strategie vrstvená na přepínacím výstupním stupni spíše než jako fundamentálně odlišná fyzika výkonového stupně. Důraz je kladen na adaptivní časování a přístupy podobné rozprostřenému spektru, které redistribuují energii přepínání za účelem snížení koncentrovaných EMI vrcholů. I když má tento termín historickou značku, mnohé z návrhů se obecně objevují v moderních nízkošumových přepínacích audio konstrukcích.

V reálném vývoji produktu se tyto kontrolní strategie stávají zvlášť relevantními, když zesilovač musí projít emisními testy a zároveň zůstat tichý s vysoce citlivými reproduktory nebo uvnitř kompaktních skříní. Čistý audio výkon a shoda s EMI často závisí na stejných faktorech, včetně předvídatelného chování při přepínání, stabilních ovládacích smyček a konzistentního filtrování napříč výrobními jednotkami.

Návrhové obavy, které bývají v pevných implementacích považovány za jeden kombinovaný cíl, zahrnují:

• Modulační strategie a spektrální rozložení

• Návrh zpětné vazby a stabilita smyčky napříč variacemi zátěže/filtrovanými

• Volby výstupního filtrování a citlivost na toleranci

• Plánování elektromagnetické kompatibility od nejranějších rozhodnutí o rozložení

Když jsou přístupy ve stylu třídy T prováděny dobře, přínos není tolik o marketingových kategoriích, ale spíše o klidnějším, více opakovatelném přepínacím signatu, který zůstává dobře vychovaný napříč reproduktory, skříněmi a testovacími sestavami regulací.

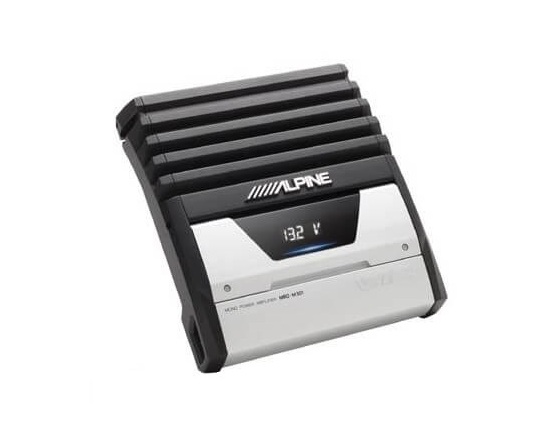

Stavební bloky výkonového zesilovače

Výkonový zesilovač, který přežije mimo učebnici, je téměř vždy složen z více okruhů, které přebírají různé funkce. Chová se spíše jako koordinovaný řetězec stupňů, a každý stupeň tiše kryje omezení, které se dříve či později objeví v reálném použití: vstup zachycuje šum a hum, prostřední stupně ztrácejí rozsah napětí, výstupní stupeň čelí vysokému proudovému namáhání, teplo pomalu posouvá provozní body a zátěž může vypadat úplně jinak než čistý rezistor. Návrhy, které si získají dlouhodobou důvěru, obvykle považují tyto bloky za jeden systém, protože překvapení obvykle vyplývají z interakcí, stabilitních rezerv, rozhodnutí o uzemnění, termálního posunu a dynamiky napájení, spíše než z hlavní hodnoty zesílení.

Vstupní stupeň / Předzesilovač

Vstupní stupeň určuje tón pro vše, co následuje. Tvaruje způsob, jakým zdroj vnímá zesilovač, zak establishes chování referenčních a nastavuje očekávání ohledně šumu dlouho předtím, než je zapojeno jakékoli velké signální napájení. Konzistentní vstupní chování napříč různými kabely, signálními zdroji a instalačními podmínkami je často preferováno, protože pomáhá snižovat přechodný hum a nežádoucí šum.

Vysoký vstupní impedance a kompatibilita s zdrojem

Vysoká vstupní impedance snižuje zátěž na zdroj a pomáhá vyhnout se posunům ve frekvenční odpovědi způsobeným interakcí impedancí zdroje s input capacitance. Praktické potíže se obvykle objevují při dlouhých propojeních, pasivních ovládáních hlasitosti nebo neobvykle vysoce impedančních zdrojích; v těchto případech udržuje dobře vychovaný vstupní buffer výkon od přetváření na experiment s délkou kabelu. Když je vstup tolerantní, řešení problémů je klidnější: méně okamžiků, kdy se to stává pouze s tímto kabelem, a méně překvapení, když je systém přemístěn z bench na rak.

Struktura zesílení/hlasitosti a řízení headroomu

Vyvážená struktura zesílení zabraňuje brzdění v raných stupních, zároveň však umožňuje plný výstup při normálních úrovních vstupu. Nadměrné zesílení může zvyšovat šum a učinit úpravu hlasitosti příliš citlivou, zatímco nedostatečné zesílení může přetížit zařízení vpředu a produkovat ostrý zvuk. Mnohé návrhy umisťují normální úrovně poslechu blízko do středu nastavení rozsahu hlasitosti, přičemž ponechávají další rezervu pro krátké audio vrcholy.

Uzemiňování, stínění a volba nízkošumových zařízení

Hlukové výkony jsou obvykle určovány cestami proudu a integritou referencí více než složitými schématy. Koncepty hvězdné země, krátké a promyšlené návratové cesty, pečlivě zvolené propojení šasi a disciplinované stínění často překonávají postupné výměny komponentů. Zařízení s nízkým hlukem mohou pomoci, ale nezruší zemní smyčku ani neodpustí vysokoodporový uzel vedený vedle spínacích proudů. Vzorec, který je vidět při skutečném odstraňování problémů, je, že tišejší sestavy jsou ty, kde byly návratové proudy záměrně vedeny od začátku, a ne objeveny po prvním stížnosti na hučení.

Ovladač / Výkonový zesilovač (VAS)

V této fázi je vyvinuta většina zisku napětí a jeho kolísání a také poskytuje dynamický proud používaný k nabíjení a vybíjení kapacit výstupních zařízení. Když se zesilovač chová předvídatelně napříč různými reproduktory, délkami kabelů a teplotami, volby VAS/ovladače jsou obvykle součástí důvodu. Když se objeví nestabilní chování, tato část je často kontrolována, protože malé problémy mohou ovlivnit celé zpětnovazební smyčky.

Produkce kolísání napětí s lineárním chováním

VAS musí kolísat blízko napájecích kolejnic, aniž by sklouzával do nelineárních oblastí, které ztěžují předpovídání chování zpětné vazby. Tato fáze je běžně biasována tak, aby udržovala transkonduktanci a zisk stabilní napříč různými úrovněmi signálu, protože malé nelinearity mohou později zvýšit zkreslení skrze chování zpětnovazební smyčky. V praxi VAS, který zůstává klidný při velkém kolísání, často překládá do zesilovače, který zní méně napjatě, když je zatlačen, i když jsou benchové hodnoty již respektabilní.

Pohon kapacitních zátěží uvnitř zesilovače

Při vysokých frekvencích výstupní BJT nebo MOSFET představují silně kapacitní zátěž. Pokud VAS nemůže rychle zdrojovat a absorbovat proud, vzrůstá přechodné zkreslení a celkové stabilitní marže se zúží tak, že se to může projevit pouze při rychlých hranách nebo reaktivních podmínkách. To je důvod, proč mnoho robustních návrhů provozuje více ustáleného proudu v VAS/ovladači, než by čistě papírová kalkulace mohla naznačovat: má tendenci produkovat čistější přechody, předvídatelnější fázové chování a méně dramatu, když je výstupní fáze zatížena.

Kompenzace a tvarování frekvence

Tady je tvarováno chování smyčky pomocí kompenzačních voleb, které obchodují šířku pásma za kontrolované fázové marže za nepřátelských podmínek. Cílem je obvykle šířka pásma, která zůstává dobře chovaná, ne číslo na specifikačním listu, které vypadá impozantně samo o sobě. Zkušenosti ukazují, že zesilovač může dobře fungovat s rezistivními zátěžemi, ale stát se nestabilním s dlouhými reproduktorovými kabely nebo reaktivními reproduktory. Testování kompenzace s realistickými zátěžemi a zapojením pomáhá předcházet problémům se stabilitou v pozdní fázi.

Kaskody a izolace fází

Kaskodování může snížit Millerovy efekty a udržet napětí zařízení stabilnější, což často zlepšuje linearitu a usnadňuje řízení dominantního pólu. Stává se obzvlášť atraktivním při vyšších napájecích napětích nebo když design musí udržet konzistentní chování napříč substitucemi zařízení a výkyvy teploty. Kaskody jsou často preferovány v produkčních návrzích, protože snižují variabilitu transistoru bez nutnosti citlivého ladění.

Výstupní / výkonová fáze

Výstupní fáze je tam, kde se zesilovač setkává se složitým světem: složité impedanční zátěže reproduktorů, náhlé poklesy impedancí při určitých frekvencích, náhodné zkraty a přechody, které se neptají na povolení. Dobré výstupní fáze obvykle vypadají, že jsou nezasaženy skutečnými zátěžemi, a toto klidné chování obvykle pochází z konzervativního řízení stresu, nikoli z hrdinské operace v blízkosti limitů zařízení.

Topologie pro dodávku vysokého proudu

Běžné výstupní implementace zahrnují komplementární emitorové následovníky (BJT) a následovníky zdroje (MOSFET). Volba topologie obvykle závisí na tom, jak design zvládá chování biasu, tepelným tendencím a stresu zařízení při skutečných proudech, nikoli na tom, která možnost je aktuálně módní. Stabilní provozní body jsou často preferovány, protože udržují spolehlivý výkon při změnách teploty, podmínkách větrání a různých zátěžích reproduktorů.

Paralelní zařízení a sdílení proudu

Vyšší výkonné návrhy často paralelizují více výstupních zařízení, aby rozložily disipační zátěž a snížily stres na jednotlivé zařízení. Balastové rezistory (emitorové / zdrojové rezistory) podporují sdílení proudu a snižují riziko, že jedno zařízení bude dominovat v proudu, když se zahřeje. V reálných sestavách tyto rezistory také usnadňují předpověď chování při poruše, což může rozdělit obnovitelnou přetížení od kaskádového selhání, které vyřadí více částí najednou.

Ovládání biasu, zkreslení při přechodu a tepelná sledování

Stádia třídy AB závisí na biasu, který zůstává dostatečně stabilní, aby udržel nízkou křížovou zkreslení, aniž by došlo k přehřátí. Obvody s kompenzací teploty a fyzické umístění, tepelná vazba na chladič nebo na zařízení, která jsou řízena, často mají stejnou důležitost jako samotný schéma. Častou stížností v praxi je drift biasu po zahřátí; návrhy, které se zdají být „ustálené“ po několika hodinách, obvykle považují tepelné cesty za něco, co je třeba cíleně navrhnout, nikoli prostě předpokládat.

Ochrana: Omezování proudu, ochrana SOA a zvládání chyb

Zkraty, nízkoimpedance dipy a reaktivní proudy mohou dostat zařízení mimo jejich bezpečnou pracovní oblast (SOA). Praktické zesilovače často přidávají omezování proudu, ochranu vědomou SOA a někdy i zpětnou vazbu, aby udržely stres na uzdě během trvalého zneužívání. Více rafinované implementace se snaží být co nejméně rušivé během opravdových hudebních vrcholů, a zároveň rozhodně reagovat, když přetížení přetrvává. Realita, kterou se mnoho týmů učí těžkým způsobem, je, že ochranné obvody, které „nikdy neaktivují“ během testování, možná nikdy nebyly skutečně vyzkoušeny pod realistickými chybovými nastaveními.

Napájecí zdroj (Ukládání energie, špičková poptávka a chování kolejnice)

Napájecí zdroj je víc než jen poskytovatel DC; stává se součástí signálového prostředí prostřednictvím modulace kolejnice, zemních proudů a přechodové odpovědi. Když je silný zesilovač spárován s napájecím zdrojem, který nedokáže udržet svou klidnou povahu, výsledkem může být přetížený charakter v špičkách a mechanismy zkreslení, které jsou obtížné zachytit pomocí testů ve stacionárním stavu. Chování napáječů je často monitorováno tak pečlivě, jako je signálová cesta, aby se zajistil konzistentní výkon za různých podmínek v síti.

Schopnost transformátoru/SMPS a dodávka špičkové energie

Ať už je napájení lineární (transformátor + usměrňovač) nebo založené na SMPS, musí tolerovat krátké výbuchy vysokého proudu bez nadměrného poklesu nebo problémových ochranných přerušení. Mnoho návrhů je velikostně přizpůsobeno špičkovým požadavkům a nikoli průměrům, protože hudba a skutečný programový materiál se jen zřídka chovají jako nepřetržité sinusové vlny. Pracovní bench a poslechové sezení často ukazují, že výztuha kolejnice během přechodů ovlivňuje vnímanou snadnost více, než by naznačovaly nomální nároky na výkon.

Rezervní kapacita, kontrola šumu a zpětné proudy

Hromadná kapacita snižuje šum a poskytuje lokální energii pro špičky, ale fyzické umístění a trasy zpětného proudu určují, zda tato energie dorazí čistě. Pulsace vysokého proudu a proudy zpět od reproduktorů by neměly sdílet stejné citlivé referenční cesty používané vstupním stupněm. Mnoho problémů s bzučením a humem lze vysledovat k rozložení, které je elektricky správné ve schématu, ale nedbalé ohledně skutečné mapy zpětného proudu, což je problém, který může být po identifikaci podivně uspokojivý k opravě a hluboce frustrující předtím, než je.

Pokles kolejnice, regulační strategie a tepelné důsledky

Pokles kolejnice ovlivňuje dostupnou rezervu a může posunout biasové body, někdy způsoby, které mění chování zkreslení pod zátěží. Některé návrhy akceptují mírný pokles jako formu měkkého omezování, zatímco jiné usilují o přísnější regulaci pro konzistentní dynamiku. Praktickou preferencí je pokles, který je konzistentní a snadno předvídatelný, protože to usnadňuje správu tepelných vlastností a odchylek výkonu při změnách napětí v síti a okolní teplotě.

Ovládání, monitorování a funkce spolehlivosti na úrovni systému

Jak se zvyšuje výstupní výkon, ochranné a podpůrné obvody se stávají důležitějšími pro spolehlivost systému. Tyto obvody pomáhají chránit reproduktory, snižovat poškození zesilovače a zmírnit obtížné servisní problémy. Stabilní ochranné funkce také pomáhají snižovat nečekané selhání během dlouhodobého provozu.

Ochrana reproduktoru

Výstupní relé nebo pevnolátkové odpojení snižují expozici DC chybám, přechodům zapnutí/vypnutí a určitým způsobům selhání. Možnosti časování, chování kontaktu (pro relé) a prahy detekce poruch ovlivňují, jak se ochrana cítí v reálném použití. Mnoho selhání reproduktorů vyplývá z anomálních událostí, cyklování výkonu, přerušovaných vodičů nebo náhlého selhání jednoho zařízení, takže chování odpojení, které je rychlé a spolehlivé, obvykle přináší méně jednorázových katastrof.

Senzor teploty, nastavení biasu a vypnutí

Termistory, teplotní senzory a Vbe-multiplikátorové schémata pomáhají sledovat teplotu a snižují možnost tepelných runaway. Tepelný vypínač může zabránit katastrofickým následkům, když je průchod vzduchu blokován nebo okolní teplota vzrůstá nad očekávání. Umístění senzorů je důležitější, než si lidé ze začátku chtějí přiznat: měření nesprávného tepelného uzlu může vytvářet uklidňující výstup, zatímco skutečné horké místo stále roste.

Bloky specifické pro třídu D

Třídy D zesilovače zavádějí spínací chování, takže design začíná připomínat smíšené signálové RF práce, i když cílem je audio. Úspěch v této oblasti často vychází z realistického přístupu k elektromagnetickému chování už na začátku, spíše než doufat, že se to dá opravit po prvním EMI testu.

Výstupní LC filtr a interakce s load

Výstupní LC filtr rekonstruuje audio z PWM vlny a musí zůstat stabilní napříč variacemi impedancí reproduktorů. Tolerance komponentů, charakteristiky saturace a závislost na úrovni výkonu se objevují na okrajích výkonu. Pragmatický pracovní postup zahrnuje design zaměřený na nepřátelské zátěže a poté ověření pomocí skutečných kabelů a reproduktorů, protože při vysokých frekvencích filtr a zapojení fungují jako spojený systém s vlastní osobností.

Kontrola EMI: Rozložení, Stínění, Rychlosti okrajů a Shoda

Kontrola EMI je silně ovlivněna disciplinou rozložení: snižování smyčkové plochy, správa cest s vysokým di/dt a tvarování vzestupných/poklesových časů, aby bylo spínací energie méně agresivní. Modulace s rozptýleným spektrem a snubbery mohou být užitečné nástroje, ale zřídka kompenzují velké, špatně omezené spínací smyčky. Opakovaným pozorováním týmů, které hladce procházejí shodou, je, že směrování je považováno za RF práci již od prvního rozhodnutí o umístění, spíše než aby bylo „vyčištěno“ na konci.

Produktivní způsob, jak přistupovat k výkonovému zesilovači, je zaměřit se na stabilitu, směrování proudu a tepelnou zátěž brzy, než investovat energii do sledování malých redukcí zkreslení. Když jsou tyto chování vyřešeny, vyšší smyčkový zisk, vylepšení zařízení a rafinovaná kompenzace mají tendenci přinášet výhody, které zůstávají nedotčeny napříč různými reproduktory a zapojením. Bez této základny mohou lepší součásti odhalit nové režimy selhání, zejména při reaktivních zátěžích a nedokonalých reálných kabelech, a tento výsledek je zřídka uspokojivý, když přicházejí první terénní zprávy.

Klíčové ukazatele výkonnosti

Technické specifikace

Specifikace zesilovače se stanou důvěryhodnějšími, když jsou ukotveny k opakovatelným testovacím podmínkám a fyzickým hranicím obvodu. Když čtu technický list, cítím se jistější, když je jmenovitý výkon uveden jako kontinuální RMS výkon do definované zátěže, s testovacími limity, které nedávají prostor pro interpretaci. Bez těchto podmínek může být měření stále správné, ale stává se méně užitečné pro reálný provoz.

Uvádění RMS výkonu bývá nejvýstižnější, když jasně uvádí testovací nastavení. Hodnocení, které vypadá skromně, ale udržuje stabilitu po minuty, obvykle lépe odpovídá tomu, jak lidé opravdu poslouchají, zejména když je místnost teplá, hudba je hustá a relace trvá déle než rychlá ukázka. Naopak, výkonová hudba nebo hodnocení krátkých impulsů mohou vypadat impozantně a přitom se vyhýbat dlouhodobým efektům poklesu napětí napájení a hromadění tepla uvnitř šasi.

Podmínky testování RMS výkonu, které činí hodnocení srovnatelnými:

• Impedance zátěže (např. 8 Ω, 4 Ω)

• Šířka pásma (např. 20 Hz–20 kHz)

• Limit zkreslení při hodnocení (např. 0,1% THD)

• Podmínka pohonu kanálů (např. oba kanály poháněny pro stereo jednotky)

Celkové harmonické zkreslení (THD) je tupý nástroj, přesto stále poskytuje skutečný vhled, když je čteno v kontextu. Velmi nízké číslo THD při 1 kHz často naznačuje silný smyčkový zisk a slušnou linearitu, ale zjistil jsem, že je odhalující podívat se, jak se THD mění, když frekvence roste, když úroveň výstupu přistupuje k vrcholu rozsahu, a když zátěž se stává méně přátelskou. Tyto posuny jsou často místem, kde se projevuje osobnost zesilovače, ne jako marketingový jazyk, ale jako inženýrské chování, které lze předpovědět.

Běžné příčiny zvyšujícího se THD ve skutečných měření:

• Vyšší frekvence růstu THD, které naznačuje omezenou šířku pásma otevřené smyčky

• Volby kompenzace, které vyměňují rychlost za stabilitu

• Nelinearita výstupní fáze, jak si zařízení předávají proud

• Spektra zkreslení dominovaná vyššími řády komponent, které mohou znít ostřeji, když jsou tlačeny

Rychlost sledu stanoví strop, jak rychle se může měnit výstupní napětí, a tento strop se nejjasněji ukazuje na transientních reakcích. Když rychlost sledu vyprší, slyšitelný výsledek není vždy jemné zjemnění; může vytvářet transientní intermodulační produkty, které se přelévají do slyšitelného pásma. Tento nesoulad, měření čistého na stálých tónech, ale zní ucpaně v komplexních pasážích, má tendenci frustraci posluchačů, protože se cítí nekonzistentně: zesilovač se zdá být v pořádku, dokud se hudba nezaplní.

Designové faktory, které běžně ovlivňují rezervu rychlosti sledu:

• Schopnost proudu vstupní fáze

• Hmotnosti kompenzačního kondenzátoru

• Efektivní kapacitní zátěž od reproduktoru a kabelů

Praktický způsob, jak na to myslet, je podívat se na to, jak se zesilovač chová při ostrých, vysokých tranzientech do obtížného reproduktoru. Jednotky s dostatečným prostorem často zachovávají detaily nedotčené, aniž by byly křehké, protože nejsou nuceny do chování při obnově.

Damping factor (tlumicí faktor) je úzce spojen s výstupní impedancí a nejvíce se projevuje u reaktivních zátěží reproduktorů a zadní EMF wooferu. Nízká výstupní impedancia může zlepšit kontrolu reproduktoru, ale skutečný tlumicí faktor na svorkách reproduktoru je také ovlivněn kabely, konektory a dalšími vnějšími faktory. Velmi vysoké hodnocení tlumicího faktoru proto nemusí plně představovat skutečné provozní podmínky.

Prvky systému, které běžně omezují skutečné tlumení u měniče:

• Odpor reproduktorového kabelu

• Ztráty na konektorech/kontaktech

• Crossover induktory a sériové prvky

• Oxidace kontaktů v průběhu času

Takže místo toho, abychom brali tlumicí faktor jako číslo k chlubení, chápe se spíše jako náznak robustnosti: zda zesilovač udržuje artikulaci basů a tónovou rovnováhu, když zapojení, konektory a umístění vypadají jako obyčejný domácí systém, spíše než jako kontrolovaná laboratorní sestava.

Možnost zátěže-impedancí je jedním z nejčestnějších kontrolních testů zátěže, protože nutí každý subsystém spolupracovat najednou. Provoz na zátěžích 4 Ω a 2 Ω a na reaktivních zátěžích s prudkými fázovými úhly závisí na způsobu, jakým jsou spravována výstupní zařízení, jak je implementováno omezení proudu, jak je sledováno tepelné chování a jak tuhá zůstává napájecí zdroj pod zátěží. Hlavní obava nespočívá pouze v tom, zda zesilovač funguje, ale zda zůstává udržována stabilní a lineární výkonnost blízko provozních limitů bez oscilace, clippingu nebo tepelně omezujícího chování, které by ovlivnilo kvalitu zvuku.

Subsystémy, které obvykle určují chování těžkých zátěží:

• Výběr výstupních zařízení a správa bezpečné provozní oblasti

• Strategie omezení proudu (jak se zapojuje a jak náhle)

• Tuhost napájecího zdroje při trvalém odběru proudu

• Sledování teploty a efektivita chlazení

V reálném používání jsem viděl vzor: návrhy s agresivní ochranou mohou působit působivě při prvním použití, pak se mohou stát nepředvídatelnými při dynamickém materiálu, jakmile ochrana zasáhne. Návrhy se klidnějším sledováním teploty a elegance zpracováním proudu často působí méně dramaticky, ale konzistentněji, což obvykle odpovídá tomu, co dlouhodobí posluchači popisují jako snadnější pro každodenní použití.

Výkonnostní metriky

Srovnání platí pouze tehdy, když jsou měřicí standardy konzistentní a když metrika skutečně odpovídá opakovatelným poslechovým výsledkům. Naučil jsem se být opatrný při srovnávání na základě jednoho čísla; mohou být emocionálně uspokojivá, čistá, jednoduchá, rozhodná, a přesto stále selhávají v předpovědi, jak se zesilovač chová na skutečných reproduktorech ve skutečných místnostech.

RMS výkon funguje dobře jako referenční základ, protože odráží udržitelnou schopnost. Hodnocení typu burst, jako je PMPO, hlavně popisují, jak vysoký krátký vrchol může vyskočit, než dojde k poklesu dodávky nebo zasáhne ochrana. Při párování zesilovače s reproduktory se praktická otázka stává, zda dokáže dodávat čistý proud napříč skutečnými pracovními cykly, aniž by tiše komprimoval dynamiku. Mnohé zklamání „vysokovýkonných“ kombinací selhávají, nikoli proto, že je číslo vyfabulované, ale protože byl návrh laděn pro krátké momenty prezentace, a nikoli pro dlouhé poslechové seance na realistických úrovních.

Běžné důvody, proč „vysokovýkonná“ párování ve skutečnosti nedosahují:

• Napájecí zdroj optimalizovaný pro krátké demonstrace, ne pro trvalý odběr

• Chlazení dimenzované na průměry, které neodpovídají skutečným použitím

• Omezení proudu, které se aktivuje brzy u nízkoimpedančních výkyvů

Frekvenční odezva mimo slyšitelný pás je velmi nezajímavá jako trofej. Stává se skutečně užitečnou, když snižuje slyšitelný fázový posun, zachovává časování přechodů a udržuje chování zpětné vazby předvídatelné v celém audio pásmu. Co hledám, není pouze plochá amplitudová odezva, ale stabilní fázová rezerva pod zátěží, protože tato stabilita má tendenci korelovat se stabilním obrazováním a méně artefakty pouze na některých nahrávkách.

Vlastnosti, které často oddělují návrhy s širokým pásmem, které se chovají dobře, od těch, které se nechovají:

• Stabilní chování smyčky při řízení kapacity a indukčnosti

• Šířka pásma, která se nezhroutí, když je požadován skutečný reproduktorový proud

• Tolerance zatížení, která se vyhýbá jemným artefaktům vysoké frekvence z hraniční stability

Poměr signálu k šumu (SNR) popisuje, jak tichý je zesilovač vzhledem k plnému výstupu, ale číslo získává význam pouze tehdy, když jsou uvedeny váhy a referenční úroveň. Překročení 100 dB v reálných produktech obvykle odráží více než tichou vstupní fázi; odráží disciplinovanou strukturu zisku, čisté okruhy, pečlivé uzemnění a rozložení, které snižují magnetické kopírování a udržují spínací šum mimo citlivé uzly. To je místo, kde se cítím poněkud opatrně: specifikace mohou vypadat dokonale, přesto může nainstalovaný systém stále syčet nebo hučet, pokud je rozdělení zisku a uzemnění nedbalé.

Faktory návrhu a integrace, které silně ovlivňují šum v reálném světě:

• Rozdělení zisku mezi zdroj, předzesilovač a zesilovač

• Čistota napájecího okruhu a strategie regulátorů

• Přístup k uzemnění, který se vyhýbá smyčkám hučení

• Praktiky rozložení, které snižují párování a RF průnik

• Expozice rozhraním spínání v třídě D a smíšených digitálně/analogních konfiguracích

Opakující se lekcí z reálného světa je, že zesilovač, který se měří jako tichý v izolaci, může ve plném systému hlučet, pokud kabeláž a uzemnění pozvou smyčkové proudy. Takže myšlení KPI obvykle zahrnuje více než interní úroveň šumu a zkoumá, jak tolerantní je návrh k normálnímu kabelážení a typickým zdrojovým zařízením.

Jedna vazba spojuje tyto metriky dohromady: KPI jsou nejvíce užitečné, když předpovídají chování za realistického stresu, ne jen ideálních testovacích tónech. Zesilovače, které mají tendenci uspokojovat v průběhu času, jsou zřídka ty, které “vyhrají” jednotlivou hlavní specifikaci; jsou to ty, jejichž měření zůstává koherentní napříč frekvencí, úrovní výstupu, teplotou a zátěží a jejichž ochranné chování přechází hladce, místo toho, aby šokovalo systém do slyšitelné změny. To je moment, kdy specifikace přestávají působit jako marketing a začínají vypadat jako inženýrské důkazy.

Nasazení výkonových zesilovačů v roce 2026

V roce 2026 se výkonové zesilovače (PAs) zřídka chovají jako samostatný konečný blok, který lze optimalizovat v izolaci. Čím dál více nastavují tón životaschopnosti systému, protože každodenní efektivita, skutečná linearita, tepelný drift a doba potřebná k vyvážení a udržení jednotek v souladu se všemi projevují ve nákladech, časovém tlaku a výkonu v terénu. Co mnohé týmy pociťují na místě, je posun tam, kde se problémy objevují: PA může vypadat přesvědčivě na řízené lavici, pak odhalit nepříjemné okrajové případy, jakmile je zabalen, spojen s anténami a podroben výrobním stresům a variacím. V důsledku toho často nasazení považuje PA za spolunavržený prvek vedle rozhraní antény, dodávky energie a softwarové korekce, s validačními plány, které předpokládají, že hardware se bude chovat jinak, jakmile opustí laboratoř.

Infrastruktura 5G/6G

Moderní 5G a 6G rádia používají RF výkonové zesilovače pro každý prvek antény v masivních MIMO systémech. To nahrazuje jeden velký výkonový zesilovač mnoha menšími distribuovanými zesilovači, které fungují pod přísnými tepelnými a regulačními limity. Čistý přenos signálu během vysokého modulačního vrcholu musí být také udržován při snižování ztráty energie během normálních provozních podmínek.

Linearita při vysokém PAPR modulačním systému

Širokopásmový OFDM běžně vytváří vysoký poměr špičkového a průměrného výkonu (PAPR). Tato realita nutí PA přežít velké špičky, aniž by je přetvořily na spektrální regeneraci, která selhává v maskách nebo degraduje úniky sousedních kanálů. Co často týmy znepokojuje, je, že shoda není jedním průchodem při pokojové teplotě: výkon musí zůstat předvídatelný napříč teplotními výkyvy, stárnutím zařízení a změnami zatížení způsobené párováním antén, interakcemi s krytem a pohybem prostředí. V praxi se práce na linearitě stává cvičením v mnoha podmínkách, nikoli cílem s jedním číslem.

Efektivita při realistických provozních bodech

Základnové stanice a rádia zřídka zůstávají při trvalém maximálním výkonu. Dlouhé úseky používají nižší výkon, kde mnohé klasické návrhy PA rychle ztrácejí efektivitu. Jak se pole rozšiřuje, průměrná efektivita začíná dominovat provozním otázkám, protože ovlivňuje rozpočty chlazení, výdaje na energii a rezervu dlouhodobé spolehlivosti. Mnohé nasazení proto posuzují techniky efektivity podle toho, jak se chovají v nižším výstupu za realistických plánovacích a dopravních vzorcích, i když to není tak vzrušující, jako uvádět maximální čísla.

Vzory nasazení: Míchání architektury a algoritmů pro řízení kompromisů

Hlavní návrhy infrastruktury obvykle kombinují volby architektury PA s korekcí založenou na softwaru, aby linearita a efektivita mohly koexistovat, aniž by se výrobní proces změnil v maraton kalibrace.

Techniky architektury a algoritmické techniky jsou

často kombinovány v 5G/6G rádiích:

• Doherty styl modulační zátěže

• Sledování obálky (modulace dodávky)

• Digitální predistortace (DPD) s kalibračními strategiemi vědomými o výrobě

PA podle Dohertyho zůstávají široce nasazovány převážně proto, že udržují silnější efektivitu v oblasti s nižším výkonem, kde žijí signály s vysokým PAPR. Co zkušené týmy sledují, není krása simulované křivky, ale zda výhoda přežije rozptyl zařízení, odchylku zkreslení a pohyb impedance. Design může vypadat výjimečně na pečlivě laděném stole, pak tiše ztrácí svoji výhodu, když do obrazu vstoupí nesoulad antény, efekty balení a tepelné gradienty pouzdra. Z tohoto důvodu se mnohé programy orientují na robustní chování modulace zatížení, které zůstává stabilní napříč jednotkami, i když to znamená vzdát se trochu výkonu v nejlepším případě, který se objevuje pouze při ideálním ladění.

Sledování obálky snižuje zbytečný napěťový rezervu tím, že pohybuje zdrojem spolu s amplitudou signálu. Skutečným omezením je, jak se chová regulační smyčka, když je výrobek tlačen: zpoždění může nafouknout zkreslení, zatímco příliš agresivní sledování může přitahovat EMI a artefakty způsobené zdrojem, které jsou časově náročné na izolaci. V praxi se týmy často preferují profil sledování, který je snazší charakterizovat a reprodukovat napříč výrobními odchylkami, protože to snižuje úzkost z překvapení na konci fáze a zkracuje validační cykly.

DPD se běžně používá paralelně k linearizaci PA, ale nasazení v roce 2026 klade neobvykle ostrý důraz na chování kalibrace v terénu, nejen na složitost modelu. Programy často objevují, že „skrytá daň“ není výpočet, ale správa koeficientů a opakovatelnost napříč flotilami.

Otázky kalibrace DPD, které mají tendenci dominovat diskuzím o nasazení:

• Cadence aktualizace pro koeficienty napříč teplotou a stárnutím

• Kalibrační metody v provozu, které se vyhnou narušení dopravy

• Zpracování paměťových efektů a teplotně závislého chování bez křehkého ladění

Opakující se lekce z nasazení je, že čas kalibrace, riziko přepracování a opakovatelnost mezi jednotkami mohou rozhodnout, zda se výběr PA cítí hladce nebo bolestivě při výrobě. V důsledku toho jsou možnosti PA stále více filtrované podle toho, jak elegantně spolupracují se stabilním, nízkotlakým DPD, spíše než aby byly hodnoceny pouze podle izolovaných metrik zařízení.

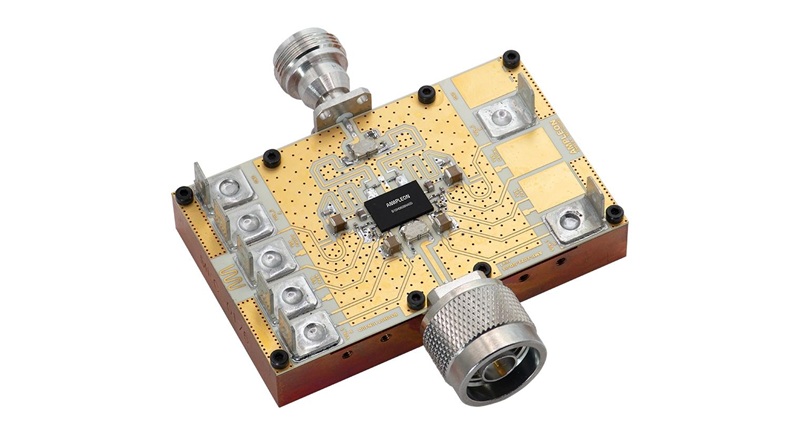

Na mmWave často dominují výsledkům odvod tepla a parazity. Přístupy ladění harmonických, jako je třída F a inverzní F, se používají k tvarování napěťových a proudových vln tak, aby se snížila dissipace související se překryvem. Komplikací je, že parazity uspořádání mmWave, přechody balení a diskontinuitní propojení mohou posunout harmonické impedance dost na to, aby erodovaly teoretické zisky. Designy, které si nejlépe vedou, považují ladění harmonických za systémovou disciplínu: výběry uspořádání, pasivní sítě, balení a rozhraní antény jsou považovány za součást návrhového prostoru PA, spíše než za úklidovou práci na konci.

Pohled, který rezonuje v infrastrukturálních týmích, je, že práce s PA mmWave je méně o objevování jedné „ideální třídy“ a více o udržení odchylek pod kontrolou. Hardware, který zůstává v rámci specifikací napříč mnoha jednotkami, různými prostředími a minimálním pře-laděním, má tendenci být hardwarem, který získává důvěru nasazení.

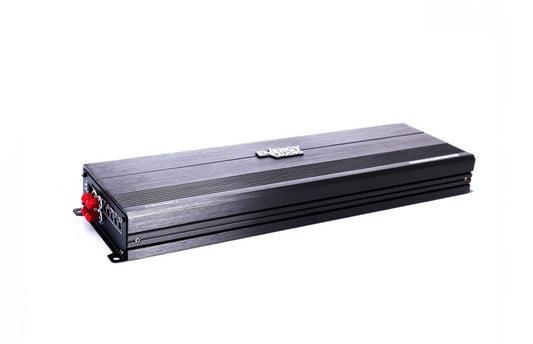

Elektrická vozidla

V elektrických vozidlech sedí zesilovače na cestě funkcí, které si zákazníci okamžitě všimnou, a funkcí, které regulátoři stále více zkoumají. Také žijí v elektrickém prostředí, které se jeví jako neodpouštějící ve srovnání se spotřební elektronikou: přechody, poklesy napájení, offsety země a široké teplotní výkyvy jsou normální provozní podmínky spíše než okrajové případy. To má tendenci odsunout designové konverzace od hlavičkových zvukových specifikací směrem k předvídatelnému chování napříč skutečnými událostmi vozidla.

AVAS (Akustické varovné systémy vozidla)

AVAS se hodnotí podle toho, zda chodci dokážou konzistentně rozpoznat přítomnost vozidla. To nasměrovává požadavky PA k konzistentní akustické produkci a kontrolovaným režimům selhání, místo aby se snažily dosáhnout maximální hlasitosti.

Očekávání PA řízená AVAS obvykle zahrnují:

• Stabilní zisk a frekvenční odezvu napříč teplotou

• Předvídatelné chování ořezávání, aby zůstaly varovné signatury rozpoznatelné

• Tolerance vůči poklesu napájení a přechodům napájení typickým pro automobilové napájecí systémy

Programy vozidel často nacházejí nepříjemnou mezeru mezi měřeními na stole a chováním ve vozidle. PA, který vypadá čistě při stabilním napájení, se může chovat jinak při startovacích událostech, dumpování zátěže nebo posunujících se referencích země. Designy, které zahrnují ochranné limity, dobře charakterizované chování zotavení a konzervativní rezervu, tendují snižovat víření na konci ladění a nejistotu v souladu.

ANC (Aktivní potlačení hluku)

ANC závisí na nízké latenci a konzistentní fázové odezvě, protože zesilovač se účastní regulační smyčky. To znamená, že šířka pásma, stabilita skupinového zpoždění a hladina šumu hrají roli způsoby, které mohou jednoduché zvukové testy neodhalit. Mnoho týmů se, někdy těžkou cestou, učí, že jedno číslo THD při 1 kHz nepředpovídá, jak dobře ANC smyčka udrží hloubku zrušení v průběhu času a teploty.

Omezující faktory orientované na ANC v PA se často projevují jako:

• Široká šířka pásma s fázovým chováním, které zůstává ploché v rámci pásma zrušení

• Nízký šum a nízká zkreslení při mírných úrovních výstupu, kde ANC běžně funguje

• Stabilní výkon při variacích teploty a napájení, protože malé fázové posuny mohou oslabit zrušení

Co obvykle odděluje úspěšné konstrukce ANC, je chování zesilovače v smyčce: stabilita fáze, lineární odezva na malé signály a opakovatelná latence za reálných provozních podmínek, nejen dobře vypadající izolované měření.

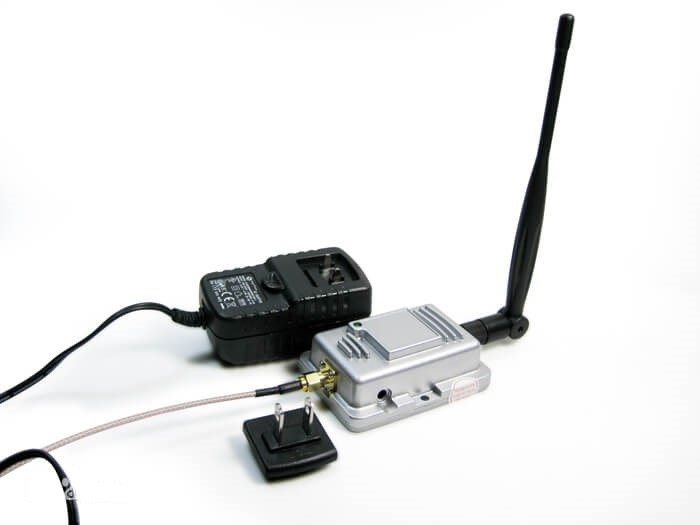

IoT a uzly RF napájené z baterií

V rámci zařízení IoT, nositelných zařízení a uzlů RF napájených z baterií se inženýrská práce soustředí na energetickou účinnost při nízkých až středních výkonech přenosu. Zesilovače RF s přepínacím režimem, zejména rodiny třídy E a třídy F, jsou často vybírány, protože tvarování vlny může snížit překrývání mezi napětím na odtoku a proudem. U mnoha malých produktů je však frustrující, že tranzistor je zřídka jediným omezením; detaily implementace často určují strop.

Harmonic Tuning in Practice

Tyto architektury spoléhají na ladící sítě harmonických k prosazení cílových impedancí na základním kmitočtu a harmonických. V praxi často ztráty a variabilita pocházejí spíše z okolní implementace než z aktivního zařízení samotného.

Běžné úzká místa implementace:

• Q komponentů a tolerance, zejména u malých induktorů a kondenzátorů

• Parazitní efekty PCB, via indukčnost a kvalita návratu do země

• Variace v naladění antény mezi jednotkami a posuny vyplývající z manipulace uživatelem

Praktické poznání, k němuž mnohé týmy dospěly, někdy s trochou lítosti, je to, že účinnost je často „vydána“ v ladící síti a propojích, než je ztracena v tranzistoru. Programy, které investují brzy do ko-simulace EM, řízeného uspořádání impedance a robustních ladicích strategií, často dodávají produkty s konzistentnější životností baterie než programy, které se zaměřují hlavně na výběr výkonnějšího zařízení.

Návrh na úrovni systému

Produkty napájené z baterií stále musí splňovat emisní limity a požadavky na koexistenci. Přepínací PA mohou generovat harmonické a spurious signály, když se harmonické ukončení mění v důsledku výrobní variace nebo detuning antény. Nejspolehlivější návrhy pohlížejí na anténní rozhraní jako na proměnlivé zatížení a navrhují s tolerancí spíše než s dokonalostí. U mnoha produktů na trhu týmy akceptují mírný pokles maximální účinnosti, aby získaly předvídatelnější spektrální chování při reálném zacházení, efektech obalu a rozptylu mezi jednotkami.

V oblasti infrastruktury, automobilového průmyslu a IoT se úspěch PA stále více odvíjí od toho, jak kontrolovatelné a opakované chování je, spíše než jak impozantní vypadá jediné vrcholové měření v izolaci. Techniky jako Doherty provoz, sledování obálky a ladění harmonických poskytují své výhody pouze tehdy, když zůstávají stabilní při teplotních výkyvech, nesouladu, rozptylu procesů a stárnutí. Nejkonkurenceschopnější nasazení v roce 2026 mají tendenci spojovat návrh RF s řízením energie a softwarovou korekcí, přičemž preferují přístupy, které udržují úsilí o kalibraci předvídatelné a snižují pravděpodobnost překvapení v pozdních fázích systému.

Závěr

Výkon výkonového zesilovače závisí na mnohem více než jen na výstupním výkonu. Stabilní provoz vyžaduje pečlivou kontrolu biasu, zpětné vazby, tepelných vlastností, interakce se zátěží a výkonu napájení. Různé návrhy zesilovačů vyvažují účinnost, linearitu a spolehlivost různými způsoby v závislosti na aplikaci. Jak moderní systémy vyžadují vyšší výkonovou hustotu a účinnost, úspěšný návrh zesilovače stále více závisí na udržování předvídatelného výkonu za reálných provozních podmínek.

Často kladené dotazy (FAQ)

1. Proč výkon zesilovače silně závisí na napájecím zdroji, a ne pouze na samotném obvodu zesilovače?

Výkonový zesilovač nevytváří výstupní energii přímo ze vstupního signálu. Místo toho vstupní waveform určuje, kolik energie je čerpáno z DC napájecích lišt a dodáváno do zátěže. Z tohoto důvodu stabilita napájení silně ovlivňuje chování zesilovače během náročného provozu. Slabé řízení napájení, pokles napětí na lištách, špatné uzemnění nebo nedostatečné dodávání proudu mohou snížit dynamický výkon, zvýšit zkreslení a vytvořit nestabilitu během vysokých výstupních podmínek. V mnoha praktických návrzích zesilovačů závisí dlouhodobá spolehlivost stejně na chování napájení a správě návratu proudu jako na samotných aktivních prvcích.

2. Proč je tepelný režim považován za jednu z největších výzev při návrhu zesilovačů třídy A a třídy AB?

Zesilovače třídy A a třídy AB kontinuálně odvádějí teplo, protože jejich výstupní zařízení zůstávají částečně nebo zcela vodivé i při klidových podmínkách. Jak se zvyšuje vnitřní teplota, mohou se pracovní body tranzistorů posouvat, biasový proud se může měnit a chování zkreslení se může neočekávaně posunout. Tepelný management se proto stává problémem návrhu na úrovni systému, který zahrnuje chladiče, proudění vzduchu, tepelnou vazbu, umístění senzorů a sledování biasu. I malé mechanické změny, jako je přeorientování biasového senzoru nebo změna tlakové kontaktní síly chladiče, mohou významně ovlivnit dlouhodobou stabilitu a výkonnost zkreslení.

3. Jak z negativní zpětné vazby zlepšuje linearitu zesilovače a zároveň zavádí obavy o stabilitu?

Negativní zpětná vazba snižuje zkreslení a stabilizuje uzavřený zisk tím, že koriguje nelineární chování uvnitř zesilovače. Nicméně s rostoucí frekvencí signálu může nahromaděná fázová posun uvnitř zpětnovazebního okruhu snížit fázovou rezervu a potenciálně způsobit oscilace nebo kmitání. Reaktivní zátěže reproduktorů, dlouhé kabely a parazitní kapacity toto ztěžují, protože mění odezvu okruhu za skutečných provozních podmínek. Návrháři proto používají kompenzační sítě, tlumicí obvody a pečlivé techniky uspořádání, aby vyvážili šířku pásma, snížení zkreslení a stabilní provoz.

4. Proč jsou reaktivní zátěže reproduktorů pro zesilovače mnohem obtížnější než jednoduché odporové zátěže?

Skutečné reproduktory se nechovají jako pevné odpory. Jejich impedance se mění s frekvencí a často obsahuje induktivní a rezonanční charakteristiky, které posouvají fáze proudu. Tyto měnící se elektrické podmínky nutí zesilovač řídit složitý proud, rychlé přechodové požadavky a měnící se chování zpětné vazby současně. Zesilovač, který se zdá stabilní s jednoduchým laboratorním odporem, může vypadat nestabilně, oscilovat nebo silně zkreslovat, když je připojen k reaktivním reproduktorům a dlouhým kabelům.

5. Proč je řízení biasu tak důležité pro snížení zkreslení při překročení u zesilovačů třídy AB?

Zesilovače třídy AB snižují zkreslení při překročení tím, že umožňují oběma výstupním zařízením mírně vodit kolem oblasti nula-průchodu. Pokud biasový proud klesne příliš nízko, objeví se při předání zařízení diskontinuita, což způsobí slyšitelné zkreslení při překročení. Pokud se biasový proud stane příliš vysokým, pak se rychle zvyšuje ztráty tepla v klidu a zvyšuje se riziko tepelných běhů. Efektivní biasové systémy proto používají okruhy pro sledování teploty, jako jsou Vbe multiplikátory a pečlivě umístěné senzory, aby udržovaly stabilní provozní podmínky při změnách teploty a dlouhých poslechových sezeních.

6. Proč se návrh PCB stává kriticky důležitým u vysoce účinných zesilovačů třídy D?

Zesilovače třídy D přepínají velké proudy při velmi vysokých rychlostech, vytvářejí silná elektromagnetická pole a rychlé přechodové hrany. Špatný návrh PCB může zvýšit parazitní indukčnost, vyzařovanou EMI, přepínací šum a interference ze zemního okruhu. Malé chyby při směrování kolem obvodů pro řízení hradel nebo cest návratu vysokého proudu mohou přeměnit jinak efektivní zesilovač na zdroj přetrvávající nestability a problémů s emisemi. Z tohoto důvodu je návrh zesilovače třídy D často přistupován podobně jako návrh RF systémů namísto konvenčního návrhu nízkofrekvenčního zvuku.

7. Jak systémy ochrany výstupu pomáhají předcházet katastrofickým selháním zesilovače a reproduktoru?

Ochranné obvody monitorují nebezpečné provozní podmínky, jako jsou DC offset, nadproud, přehřátí a abnormální přechodové nárazy při spuštění. Pokud se objeví porucha, relé nebo systémy odpojení polovodičů izolují reproduktor, než škodlivý proud dosáhne zátěže. Tyto obvody jsou zvlášť důležité, protože mnoho selhání zesilovače nastává náhle během tepelného namáhání, zkratu nebo nestabilních provozních podmínek. Spolehlivé ochranné systémy pomáhají předcházet drahým poškozením reproduktoru a snižují kaskádová selhání zesilovače během abnormálního provozu.

8. Proč mohou specifikace vysokého faktoru tlumení být někdy klamné v reálných audio systémech?

Fakt dorozumění odráží vztah mezi impedancí reproduktoru a výstupní impedancí zesilovače, což pomáhá popsat, jak dobře zesilovač ovládá pohyb reproduktoru a efekty zpětného EMF. Nicméně skutečné tlumení, které reproduktor zažívá, je také ovlivněno odporem kabelu, kvalitou konektorů, komponenty výhybky a oxidací kontaktů v průběhu času. Extrémně vysoká čísla tlumicího faktoru měřená za laboratorních podmínek proto nemusejí přímo přejít do smysluplných rozdílů v reálném světě, jakmile jsou zavedeny běžné kabeláže reproduktorů a ztráty v systému.

9. Proč moderní zesilovače pro 5G a 6G silně spoléhají na techniky jako je Dohertyho provoz, sledování obálky a digitální predistortce (DPD)?

Moderní bezdrátové komunikační systémy používají modulace s vysokým poměrem špičkového výkonu k průměrnému výkonu (PAPR), které vyžadují jak silnou účinnost, tak vynikající linearitu. Dohertyho architektury zlepšují účinnost během snížených provozních podmínek, sledování obálky dynamicky upravuje napětí a snižuje plýtvání energií a DPD opravuje nelineární zkreslení generované RF zesilovačem. Tyto techniky spolupracují na udržení kvality signálu, snížení generace tepla a splnění přísných spektrálních regulací, zatímco podporují komunikace s vysokou datovou rychlostí.

10. Proč je chování zesilovače za realistických stresových podmínek často důležitější než izolované laboratorní specifikace?

Mnoho zesilovačů dosahuje impozantních specifikací za kontrolovaných testovacích podmínek pomocí pevných rezistorových zátěží, krátkodobých signálů a ideálních napájecích zdrojů. Nicméně reálný provoz zavádí tepelnou akumulaci, reaktivní zátěže reproduktorů, efekty kabelů, kolísání napětí, dlouhodobé odchylky v biasu a opakované přechodné vrcholy. Zesilovače, které udržují předvídatelné chování při měnící se teplotě, složitých zátěžích a dlouhodobém provozu, obvykle poskytují spolehlivější výkon v dlouhodobém horizontu než návrhy optimalizované především pro izolované benchmarkové měření.
