Zkoumání typů termistorů

Termistory slouží jako důležité součásti při snímání a regulaci teploty a nabízejí funkčnost v různých průmyslových odvětvích.Jsou široce klasifikovány do kategorií pozitivního teplotního koeficientu (PTC) a negativního teplotního koeficientu (NTC) na základě jejich vztahu teplotní odolnosti.Pochopení jejich vlastností a aplikací nejen zdůrazňuje jejich technickou flexibilitu, ale také ilustruje jejich potenciál pro řešení praktických výzev v tepelném managementu.

Termistory s kladným teplotním koeficientem (PTC).

Termistory PTC vykazují zvýšený elektrický odpor s rostoucí teplotou.

Jejich odporová vlastnost umožňuje samoregulační schopnosti ohřevu, čímž se snižuje potřeba externího ovládání.Tato funkce se často využívá v systémech vyžadujících nadproudovou ochranu, jako jsou tepelné spínače, které přerušují obvody při přehřátí.Aplikace zahrnují ochranu citlivých elektronických obvodů před poškozením způsobeným teplotou při zajištění provozní konzistence pro průmyslová zařízení.Toto dvojí zaměření na bezpečnost a výkon se osvědčilo v sestavách, jako jsou domácí topidla nebo systémy regulace teploty v automobilech.PTC termistory dynamicky reagují na tepelné podmínky prostředí.Tím, že vyvažují stabilitu systému s minimálními zásahy, jsou příkladem techniky, která upřednostňuje spolehlivost a snadnost ovládání před složitostí.

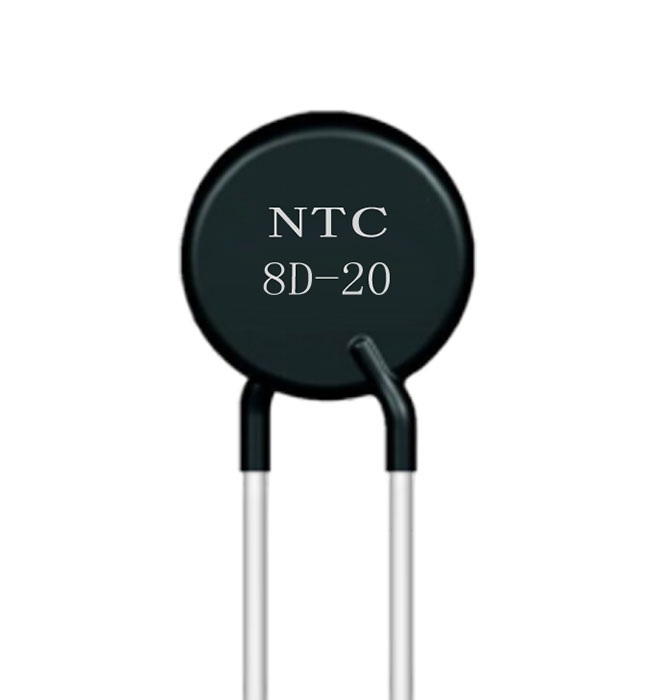

Termistory se záporným teplotním koeficientem (NTC).

NTC termistory snižují svůj odpor s rostoucí teplotou.

Tato vlastnost je činí integrálními pro přesné systémy měření teploty.Jejich rychlá a přesná odezva na teplotní posuny je zvláště výhodná v prostředích, jako jsou lékařská diagnostická zařízení nebo systémy regulace klimatu.Potlačení rázového proudu je další kritickou aplikací, protože termistory NTC pomáhají chránit napájecí zdroje, elektromotory a podobné obvody před náhlými proudovými špičkami.Tato funkce vyrovnávací paměti podporuje řízené spouštěcí procesy a zachovává životnost elektronických součástek.Adaptabilita NTC termistorů často dobře odpovídá praktickým aplikacím, jako jsou digitální teploměry a průmyslové monitorovací senzory.Jejich příspěvek k prediktivní údržbě a účinnosti systému zdůrazňuje jejich rozšířenou praktickou funkčnost nad rámec základního provozu obvodu.

Výběr mezi termistory PTC a NTC závisí na vyhodnocení tepelné dynamiky a požadovaných charakteristik odezvy daného systému.

Pro prostředí s důrazem na bezpečnost a odolnost nabízejí termistory PTC postupné zvyšování odporu, což je ideální pro samoregulační systémy náchylné k riziku přehřátí.

Když je vyžadována přesnost tepelného monitorování, termistory NTC září svými okamžitými a přesnými detekčními schopnostmi, zejména v aplikacích s vysokou citlivostí.

Širší důsledky výběru termistoru přesahují technickou funkčnost a odrážejí moderní technické hodnoty, jako je udržitelnost, provozní adaptabilita a progresivní přístup k návrhu systému.Jejich role klade důraz jak na pragmatismus, tak na kreativitu při využívání jednoduchých komponent pro inovativní řešení.

Aplikace termistorů v obvodech

PTC termistory v demagnetizačních mechanismech

Termistory s kladným teplotním koeficientem (PTC) jsou integrální součástí demagnetizačních obvodů barevné televizní obrazovky.Usnadňují odstranění magnetických polí, která by mohla ohrozit výkon obrazovky, a to využitím jejich teplotně závislých odporových vlastností.

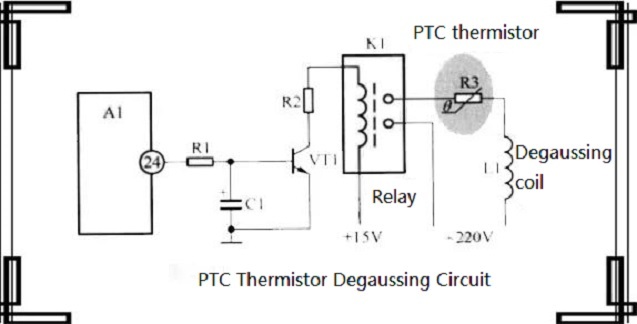

Demagnetizační obvod obvykle obsahuje následující součásti:

(1) PTC rezistor.
(2) Demagnetizační cívka.
(3) Řídicí relé.
(4) Řídicí tranzistor.
(5) Řídicí procesor dohlížející na jejich provoz.

Při zapnutí řídicí procesor zahájí sekvenci demagnetizace.Řídí budicí tranzistor, který pracuje v koordinaci s relé, aby byla zachována kontinuita obvodu.Zpočátku nabízí PTC rezistor nízký odpor, což umožňuje, aby demagnetizační cívkou procházely vysoké úrovně proudu.

Jak proud zahřívá PTC rezistor:

• Jeho rostoucí odpor dynamicky snižuje proud protékající cívkou.
• Ztráta energie v rezistoru se časem zmenšuje.
• Řízené snížení proudu účinně odstraňuje magnetické rušení a umožňuje optimální fungování obrazovky.

Úspěch tohoto mechanismu ztělesňuje složitou synchronizaci vyžadovanou mezi součástmi obvodu.Dosažení této rovnováhy pomáhá vyhnout se nadměrnému plýtvání energií, zmírňuje tepelné namáhání a zvyšuje odolnost základní elektroniky.

Ke zlepšení tohoto návrhu byly použity různé materiály rezistorů a způsoby ovládání.Tyto změny zvyšují energetickou účinnost při zachování spolehlivosti provozu.Dynamický vztah mezi odporem a teplotou navíc dokládá pokroky ve vědě o adaptivních materiálech a ukazuje své hmatatelné výhody v různých technologických aplikacích.

NTC termistory pro potlačení rázového proudu

Termistory se záporným teplotním koeficientem (NTC) poskytují účinné potlačení rázového proudu během fází zapínání.Aktivním řízením elektrických toků chrání citlivé součásti a zabraňují poškození v důsledku náhlých energetických špiček.

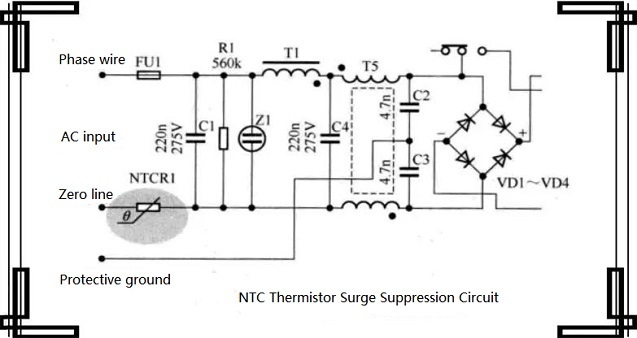

Ve střídavém obvodu NTC termistor funguje:

• Umístěno v sérii v okruhu.
• Vykazování vysokého odporu při startu pro omezení proudových rázů.
• Postupné snižování odporu, jak jeho teplota stoupá v důsledku absorbované energie.

Tento proces umožňuje normální tok proudu, jakmile se termistor stabilizuje, což zajišťuje bezproblémový provoz obvodu.

Zahrnutí takovýchto bezpečných mechanismů ilustruje základní strategie ochrany elektronických systémů za různých podmínek prostředí a provozu.Zejména:

• Testování v reálném světě: Ke zlepšení výkonu se používají empirická data a výsledky simulací.
• Faktory návrhu obvodu: Strategické umístění blíže k vysoce zatěžovaným součástem je často považováno za snížení rizik a zajištění hladké inicializace napájení.

Taková řešení vedou k hlubšímu zhodnocení toho, jak pasivní součástky přispívají ke spolehlivosti moderní elektroniky.

Například:

(1) Poskytují konzistentní ochranu s minimálním zásahem.
(2) Jednoduchost v jejich designu podporuje jak robustnost, tak praktickou dlouhou životnost.

Průmyslová odvětví využívající tento přístup těží z jeho všestrannosti, ať už jde o spotřebitelská zařízení, systémy řízení energie nebo velké průmyslové stroje.Tato implementace posiluje základní filozofii návrhu a vyvažuje přizpůsobivost a bezpečnost, aby uspokojila požadavky stále složitějších elektrických sítí.

Obvodové aplikace termistoru

Varistory jsou napěťově závislé odpory, které vykazují nelineární pokles odporu, když použité napětí překročí určitou prahovou hodnotu.Tyto komponenty jsou široce používány k ochraně citlivých elektronických obvodů před přechodným přepětím způsobeným jevy, jako jsou elektrické rázy a špičky.Absorpcí nadměrné energie a omezením amplitudy napětí dodávají varistory obvodům vrstvu odolnosti, čímž podporují provozní stabilitu a robustnost.

Jejich funkčnost zahrnuje AC a DC obvody, kde plní různé role, včetně:

• Stabilizace kolísání napětí
• Potlačení přepětí
• Absorpce vysokoenergetických špiček
• Omezení výchylek amplitudy
• Prevence vzniku destruktivních vysokonapěťových oblouků

Nicméně varistory jsou v průběhu času vystaveny změnám výkonu v důsledku faktorů, jako je dlouhodobé vystavení přepětí nebo opakující se ztráta energie.Tyto mechanismy opotřebení mohou vést ke snížení účinnosti ochrany, což vyžaduje promyšlený design a strategie proaktivní údržby, aby byla zachována dlouhodobá spolehlivost.

Ochrana AC vstupu pro spínané napájecí zdroje

Spínané zdroje často čelí nepravidelným poruchám napětí pocházejícím ze zdrojů, jako je elektrický šum nebo atmosférické blesky.Zavedení varistoru do vstupní sekce AC poskytuje účinné protiopatření proti těmto přechodným jevům.

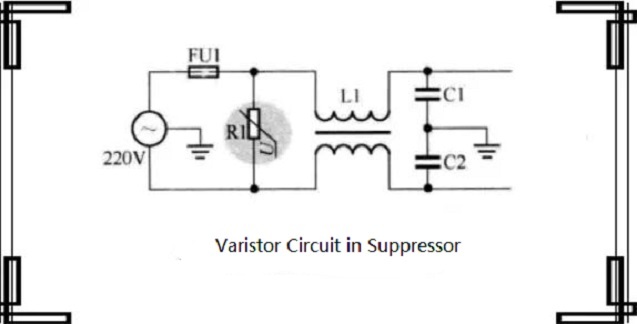

Například během rázu, ke kterému došlo ve vstupním systému 220 V AC, vestavěný varistor (např. R1 v obvodu) vykazuje rychlé snížení odporu, absorbuje přebytečnou energii a svírá napětí v bezpečných mezích.Tato citlivá akce chrání citlivé komponenty před potenciálním poškozením přepětím, čímž zajišťuje stabilní a nepřerušovaný provoz systému.

Faktory, které je třeba vzít v úvahu pro umístění a specifikaci varistoru

Efektivní integrace varistoru do spínaného zdroje vyžaduje podrobné prozkoumání dynamiky napětí a energie obvodu.Mezi hlavní úvahy patří:

• Maximální očekávané přechodové napětí v obvodu
• Varistorová schopnost absorpce energie
• Doba odezvy varistoru

Výběr varistoru schopného zvládnout energetické požadavky během extrémních rázů chrání obvod před nebezpečím.Například podcenění energetického hodnocení součásti může ohrozit účinnost ochrany při významných přechodných událostech.Zajištěním, že varistor splňuje jak rozměrová, tak energetická kritéria, může optimalizovat výkon obvodu tak, aby vydržel praktické podmínky.

Provozní životnost a postupy údržby

Přestože varistory vynikají v potlačení přechodových jevů, jejich materiálové charakteristiky se vyvíjejí při opakovaném namáhání, což ovlivňuje jejich dlouhodobou odezvu.Pro dosažení dlouhodobého výkonu se doporučuje systematické hodnocení a výměna varistorů, zejména ve vysoce namáhaných prostředích.

Diagnostické nástroje, jako jsou analyzátory výkonu nebo specializované testery, monitorují funkčnost varistoru za kontrolovaných podmínek.Tato hodnocení odhalují trendy využití, předpovídají potenciální poruchy a proaktivně plánují údržbu.Tento přístup minimalizuje narušení a zároveň zvyšuje celkový životní cyklus chráněného obvodu.

Funkce nad rámec přepěťové ochrany

Kromě potlačení přechodových jevů přispívají varistory ke spolehlivosti obvodu tím, že zmírňují nepředvídatelné změny napětí.Jejich rychlá a adaptivní odezva chrání následné komponenty, jako jsou:

• Kondenzátory
• Mikrokontroléry
• Spínací tranzistory

Tato stabilizační schopnost zajišťuje, že citlivé systémy udržují rovnováhu při kolísání vstupního napětí.Sladěnost varistorů s provozní spolehlivostí se ukazuje jako výhodná v odvětvích, jako je průmyslová automatizace, systémy obnovitelné energie a komunikace, kde je důležitá přesnost a konzistence.Jejich rychlá odezva vzbuzuje důvěru v udržení bezproblémového provozu za různých podmínek prostředí a elektrických podmínek.

Strategické začlenění varistorů a rutinní hodnocení jejich výkonu odhaluje jejich jedinečnou schopnost podporovat moderní elektroniku.Vyvážení ochranných strategií s přesným porozuměním charakteristik varistorů nejen posiluje okamžitá ochranná opatření, ale také rozšiřuje odolnost a funkčnost elektronických ekosystémů, které čelí různým provozním problémům.

Základy fotorezistoru a obvodové aplikace

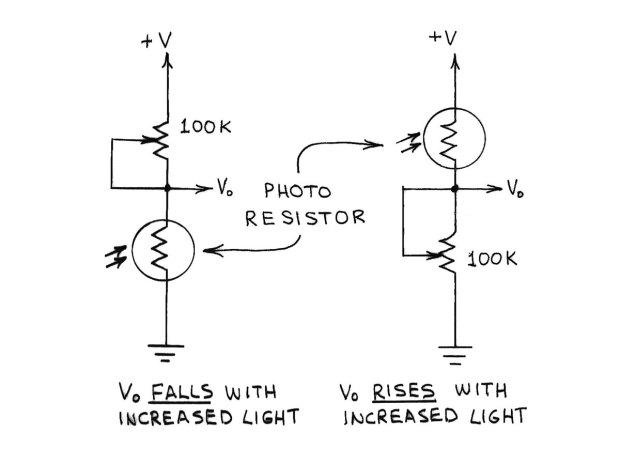

Fotorezistory, široce uznávané jako rezistory závislé na světle (LDR), jsou základní elektronické součástky, jejichž odpor se mění podle intenzity dopadajícího světla.Jejich činnost je založena na efektu fotovodivosti, kdy vystavení světlu zvyšuje vodivost materiálu a následně snižuje jeho odpor.Tato dynamická odezva na měnící se světelné podmínky je široce využívána v obvodech vyžadujících přesné snímání světla nebo automatické řízení.

Fotorezistory ve světlem řízených spínacích obvodech

Fotorezistory se dostaly do popředí zájmu v obvodech určených k automatické regulaci osvětlení, včetně aplikací pro pouliční osvětlení, osvětlovací systémy chodeb a zahradní osvětlení.

Následující provozní poznatky popisují fungování takových obvodů:

• Vysoká intenzita světla: Při vystavení jasným podmínkám fotorezistor (R1) zaznamená podstatné snížení odporu, což vede ke snížení napětí na řídicí bráně tyristoru (VS1) nebo obdobného spínacího zařízení.V důsledku toho zůstane obvod lampy vypnutý.

• Nízká intenzita světla: Za šera nebo v noci se odpor R1 výrazně zvyšuje a zvyšuje napětí řídicí brány.Jakmile napětí překročí prahovou hodnotu aktivace, tyristor začne vést, což nabudí připojenou lampu a spustí osvětlení.

Pro další optimalizaci takových systémů je do obvodu integrován nastavitelný odpor (RP1).RP1 umožňuje upravit citlivost systému na okolní osvětlení.Úpravy odporu RP1 poskytují adaptabilitu pro různá prostředí s ohledem na sezónní změny nebo strukturální zastínění, které mění světelné podmínky.

Návrh efektivního spínače řízeného světlem vyžaduje komplexní přístup k výběru komponent, konfiguraci obvodu a environmentálním problémům.Specifické materiály, jako jsou fotorezistory vyrobené ze sulfidu kademnatého (CdS), jsou běžné díky jejich široké citlivosti napříč vlnovými délkami viditelného světla.Kvůli obavám o životní prostředí v souvislosti s kadmiem se zkoumají alternativní materiály na podporu bezpečnějšího a udržitelného používání.

Na věrnost designu má vliv několik praktických aspektů:

• Teplotní efekty: Kolísání teploty může ovlivnit citlivost fotorezistoru a změnit jeho výkon v řadě podmínek.

• Vnější rušení světla: Odstínění fotorezistoru proti nezamýšleným zdrojům světla pomocí neprůhledného pouzdra s cílenou aperturou je jednoduché, ale účinné řešení pro zajištění přesné kalibrace.

• Ochrana životního prostředí: Obzvláště ve venkovních obvodech, umístění součástí v krytech odolných proti povětrnostním vlivům chrání před poškozením vlhkostí nebo usazováním částic.

Navíc vlivy stárnutí, jako je postupný posun citlivosti ve fotorezistorech po delší dobu, zdůrazňují důležitost rekalibračních postupů pro udržení provozní přesnosti.

Praktické případy použití systémů na bázi fotorezistorů poskytují cenné lekce:

• Časové signály: V okruzích pouličního osvětlení se řízení zpoždění používá ke snížení krátkých změn světla ze zdrojů, jako jsou světlomety projíždějících aut, čímž se zabrání blikání a falešnému spouštění.

• Údržba a seřízení: Dlouhodobý výkon těchto systémů těží z pravidelné rekalibrace RP1.Změny prostředí, jako je obstrukční růst vegetace nebo stavební činnosti měnící světelné vzory, vyžadují úpravy prahů, aby byla zachována účinnost.

Tyto úpravy nejen prodlužují provozní životnost systému, ale také přispívají ke snížení plýtvání energií, minimalizují nadbytečné aktivace a optimalizují spotřebu energie.

Kromě řešení osvětlení nacházejí fotorezistory různé aplikace v různých odvětvích.Tyto komponenty vylepšují robotické navigační systémy, jako jsou mechanismy sledování čar nebo chování při vyhledávání světla v autonomních zařízeních.V optických systémech jejich role při regulaci nastavení clony a zpětné vazby jasu zdůrazňuje jejich všestrannost.

Rozvíjející se technologie stále více spojují fotorezistory se systémy kompatibilními s mikrokontroléry.Tato kombinace umožňuje chytřejší, adaptivní řešení osvětlení, která se spoléhají na algoritmické zpracování světelných dat a podporují vyšší přesnost a dynamické chování systému.

Pokroky ve fotosenzitivních alternativách, včetně fotodiod a fototranzistorů, se objevují spíše jako vzrušující doplňky než náhrady tradičních fotorezistorových systémů.I když tyto novější technologie nabízejí zvýšenou citlivost a nižší požadavky na napájení, fotorezistory zůstávají ceněné pro svou jednoduchost, hospodárnost a robustní spolehlivost, zejména v aplikacích, které šetří náklady.

Závěr

Komponenty založené na odporu zůstávají užitečné, protože poskytují jednoduché a spolehlivé ovládání v mnoha obvodech.Termistory PTC a NTC podporují tepelnou regulaci a proudovou ochranu, varistory pomáhají snižovat poškození v důsledku napěťových rázů a fotorezistory umožňují automatické přepínání na základě světla.Každá součást musí být vybrána na základě podmínek obvodu, chování odezvy, vystavení vlivům prostředí a dlouhodobé spolehlivosti.Při správném návrhu a údržbě tyto součásti zlepšují bezpečnost, stabilitu a účinnost jak ve spotřební, tak průmyslové elektronice.
