Techniky měření teploty polovodičů a termální charakterizace

Měření teploty polovodičů je kritické, protože teplo přímo ovlivňuje elektrický výkon, stabilitu, účinnost, spolehlivost a životnost zařízení. Moderní polovodičová zařízení generují koncentrované teplo v extrémně malých strukturách, což činí přesné měření teploty obtížnějším než jednoduché povrchové měření. Tento článek vysvětluje hlavní metody měření teploty polovodičů, včetně optických, kontaktních a elektrických technik, přičemž zkoumá jejich provozní chování, omezení a praktické inženýrské kompromisy..

Katalog

Metody měření teploty polovodičů a termální výzvy

Teplota polovodičového zařízení je běžně určována pomocí tří kategorií měření, přičemž každá z nich pokrývá jinou část termálního příběhu. V každodenní laboratorní činnosti má výběr tendenci se cítit méně jako výběr vítěze a spíše jako rozhodnutí o tom, s jakými kompromisy můžete žít pro danou otázku. Zdroj tichého frustrace během testování a analýzy selhání je, že dva týmy mohou obě činnosti měřit čestně, ale i tak se liší, jednoduše proto, že jejich nástroje jsou citlivé na různé oblasti, vrstvy nebo časová okna..

Kategorie měření:

• Optické snímání

• Kontaktní snímání

• Elektrické snímání

Co obvykle určuje výběr je, jak definujete "teplotu" (nejvyšší horká část versus průměrná hodnota v oblasti spojení), jaký časový rozsah vás zajímá (stabilní podmínky versus krátké přechody) a kolik narušení tolerujete od měřicího uspořádání. Když se výsledky liší, nejproduktivnější první otázka často zní: „Jaká fyzická oblast každá metoda skutečně zohledňuje?“, místo „Která je špatná?“

Optické snímání

Optické metody odvozují teplotu pozorováním toho, jak zařízení vyzařuje, odráží nebo moduluje světlo. V praxi se používají pro rychlé vizuální zkoumání, kde se teplo hromadí a jak se termální vzory mění s napětím, uspořádáním nebo provozními podmínkami. Optické nástroje mohou sledovat rychlé termální změny, protože rychlost určuje většinou detektor, osvětlení a optika, nikoli termální zpoždění sondy sedící na povrchu..

Běžné optické přístupy:

• IR termografie pro mapování teploty povrchu

• Mikro-Raman techniky pro jemnější prostorové rozlišení

• Termoreflectanční metody pro vysokorozlišovací měření v blízkosti povrchu

Opakující se výhodou je minimální fyzická interference s přirozeným průtokem tepla, což může učinit ranní vyšetření „čistšími“ než metody založené na sondách - alespoň dokud povrchová optika a okrajové podmínky nezačnou dominovat nejistotu..

Optické snímání obvykle vrací povrchovou teplotu nebo proxy blízkou povrchu, nikoli přímý odečet z nejhlubší horké části. Tento nuanční aspekt je důležitý, protože nejteplejší oblast je často zakopaná v blízkosti kanálu, spojení nebo jiných aktivních oblastí, zatímco nejvyšší povrch může vypadat klidněji díky šíření tepla přes pasivaci, dielektrika a metalizaci..

Pracovní postup, který obvykle dobře stárne, zahrnuje párování optických map s termálním modelem a považování optického výsledku za pozorování v rámci hranice. Model se tedy stává mostem mezi tím, co kamera vidí, a tím, co pravděpodobně silikon zažívá, což je zvlášť užitečné, když je konečným cílem předpověď spolehlivosti místo přesvědčivé tepelné mapy..

Optické techniky závisí na přístupu v přímém pohledu a disciplinované kontrole povrchových podmínek. Měření mohou působit klamně přímočaře, až do okamžiku, kdy odrazivý povrch nebo artefakt balení tiše ovlivní výsledek..

Praktické problémy:

• Emisivita a odrazivost: IR odečty závisí na předpokladech o emisivitě; odrazivá metalizace může ukazovat uměle nižší tepelné hodnoty, pokud není opraveno nebo upraveno..

• Povlaky a povrchové úpravy: Povlaky s vysokou emisivitou mohou zlepšit opakovatelnost, zatímco také mírně mění okrajové podmínky; mnoho plánů testování akceptuje tenký, charakterizovaný povlak jako měřený kompromis..

• Omezující faktory balení: víka, rozvodné prvky a obalové materiály mohou blokovat nebo deformovat optickou dráhu; odstranění obalu může obnovit přístup a zároveň posunout konvekci/radiaci a posunout základní úroveň..

Užitečný mentální model je, že optické snímání často odpovídá na otázku „kde je horká část a jak se pohybuje?“ s důvěrou, která se zdá okamžitá, zatímco absolutní přesnost teploty je spojena s tím, jak pečlivě jsou řízeny optika, povrchové vlastnosti a okrajové podmínky..

Kontaktní snímání

Kontaktní metody umisťují senzor na nebo blízko povrchu zařízení a odvozují teplotu prostřednictvím přenosu tepla do snímacího prvku. Často se vybírají, když chcete jednoduchý odečet na konkrétních místech, když jsou rozpočty těsné, nebo když potřebujete něco, co lze rychle nastavit bez specializované optiky. Když se provádějí opatrně, kontaktní senzory mohou také produkovat podrobné mapy, ale měření se samo stává součástí termálního prostředí..

Typické kontaktní nástroje:

• Mikrotermopáry

• RTD (detektory odporových teplot)

• Tenkovrstvé senzory

• Tepelně citlivé barvy/povlaky

Hlavním omezením je, že senzor může přetvářet místní termální pole. I malá sonda může odčerpat teplo z oblasti s vysokým gradientem a způsobit, že skutečný vrchol vypadá umírněněji, než ve skutečnosti je. To je jeden z těch efektů, které se mohou v debugovacích sezeních cítit osobně nepříjemně, protože data vypadají stabilně a opakovaně, ale jsou důsledně nízká..

Podmínky, které intenzifikují podhodnocení:

• Vysoká tepelná vodivost cesty senzoru vzhledem k povrchovým vrstvám

• Větší kontaktní plocha nebo nadměrná aplikovaná síla

• Materiály na rozhraní, které zavádějí další cesty pro šíření tepla

Omezení, která často pomáhají v praxi, zahrnují snížení hmotnosti senzoru, použití méně silné kontaktní síly a udržení vrstvy uchycení co nejtenčí. Pokud to čas umožňuje, cílené měnění síly sondy nebo stylu uchycení a sledování toho, jak se odečet mění, může odhalit, zda sonda „stahuje“ místní teplotu dolů..

Kontaktní snímání funguje dobře, když je povrch přístupný a chcete stabilní, opakovatelné odečty na několika místech, například při ověřování změny chladícího tělesa, porovnávání možností balení nebo kontrolách trendů tepelného odporu napříč konstrukcemi. Tyto senzory také dobře slouží jako kalibrace pro jiné přístupy, pokud vyberete místa s mírnými gradienty a udržíte vnikání sondy dostatečně malé, abyste mohli měření obhájit..

Dobrý fit pro případy použití:

• Ověření na několika známých bodech

• Opakovatelné sledování trendů napříč konstrukcemi

• Kotvení/kalibrace jiných metod v oblastech s nízkými gradienty

Elektrické snímání

Elektrické metody odhadují teplotu na základě elektrických parametrů závislých na teplotě. Jsou atraktivní, protože je často možné je provést na úrovni balení bez optického přístupu, a mohou se přirozeně začlenit do testovacích toků výroby nebo dokonce do sledování v terénu. Pohodlí je reálné, ale stejný je i závazek pochopit, jakou oblast a fyziku vybraný parametr zohledňuje..

Běžné teplotně závislé parametry:

• Přední napětí diody

• On-odpor

• Prahové napětí

• Změny zisku spojené s mobilitou

• Únikový proud

Elektrické snímání obvykle produkuje elektrickou teplotu vázanou na oblast, která dominuje vybranému parametru. Metody založené na diodách obvykle silně korelují se chováním spojení, zatímco MOSFET on-odpor může odrážet kombinaci kanálových a přístupových oblastí rozložených po čipu. Tato oblastně specifická povaha může být výhodná: pokud váš mechanismus selhání sleduje zahřívání spojení, metrika korelovaná se spojem se může cítit z hlediska rozhodování lépe než průměr povrchu, který vyhlazuje peak..

Hlavní disciplínou je explicitně uvést, co elektrický metr představuje, co pravděpodobně ignoruje a jak se to mapuje na fyzickou otázku, kterou se snažíte odpovědět..

Kalibrace je opakující se výzvou. Variabilita procesu, historie namáhání a stárnutí mohou posunout elektrické parametry o množství, které konkuruje posunům vyvolaným teplotou, což může tiše erodovat důvěru, pokud není řízeno..

Typické ochranné mechanismy používané k udržení poctivosti elektrické termometrie:

• Kalibrace specifické pro zařízení: Jediný univerzální sklon může driftovat do zavádějícího území, když variabilita mezi čipy nebo mezi šaržemi není zanedbatelná..

• Kontrolované měřicí podmínky: Snění může samo zahřát zařízení; krátké pulsy a nízké pracoví cykly se běžně používají k omezení působení tepelné změny vyvolané měřením..

• Oddělení konfunderů: Únikový proud je například citlivý na teplotu a také citlivý na defekty/degradace, takže odhady se mohou posunout, pokud nejsou pravidelně znovu měřeny..

Pragmatický pohled je, že elektrické snímání se hodí pro rutiní monitorování, ale chová se nejlépe, když je považováno za kalibrovaný přístroj s deklarovaným provozním rozsahem, a ne jako jednoučelový teploměr, který se hodí do každé situace..

Výběr přístupu obvykle spočívá v sladění fyziky měření se specifickou otázkou, kterou kladete, a omezeními, kterým se nelze vyhnout. Když týmy toto sladění dovedou k dokonalosti, údaje se obvykle cítí koherentně; když se jim to nedaří, lidé často končí v hádkách, přičemž dokonale skutečná měření se vzájemně míjejí..

Náznaky pro sladění rozhodnutí:

• Lokalizace horkých míst a prostorové gradienty: optické mapování je často nejvíce informační..

• Stabilní reference na přístupných místech: kontaktní snímání může být spolehlivé, když je vnikání pod kontrolou..

• Vestavěné, opakovatelné monitorování vázané na chování spojení: elektrické snímání je často nejpraktičtější..

Jedním vzorkem, který konzistentně produkuje obhajitelné závěry, je kombinování metod. Optická data mohou ukázat, kde se tvoří vrcholy, kontaktní senzory mohou poskytnout sanity checky v oblastech s nízkým gradientem a elektrické snímání může sledovat chování relevantní k spojení pod skutečnými provozními vlnami. Když jsou tyto perspektivy usmířeny jednoduchým termálním modelem, výsledný odhad se obvykle snáze obhajuje během revizí návrhu a je méně pravděpodobné, že se rozpadne během diskusí o spolehlivosti, než jakákoli jednotlivá technika použitá sama..

Optické snímání teploty v polovodičových zařízeních

Optická termometrie funguje, protože optická odezva polovodiče se mění v opakovatelném směru, jak se mění teplota mřížky. V každodenních měřeních je větší příběh nejen v tom, že teplota mění signál, ale jak se vybraná observable chová za skutečnými omezeními. Specifická optická vlastnost, kterou sledujeme, rozsah vlnových délek a podmínky povrchu a geometrie tiše formují to, co přístroj hlásí..

Teplota se obvykle neobjeví jako přímý odečet. Je rekonstruována prostřednictvím mapovacího modelu. Tento model může působit uklidňujícím dojmem, když se fyzika materiálu a předpoklady o uspořádání ladí, a může se cítit překvapivě křehce, když do optiky, stavu vzorku nebo uchycení vkradou malé, nesledované změny..

Termometrie na bázi luminescence

Při termometrii na bázi luminescence ohřev mění strukturu pásma a také posouvá dráhy rekombinace nosičů. Tyto změny často posouvají emisní spektrum způsobem, který je pro daný materiál opakovatelný. V mnoha polovodičích vrcholová emisní energie následuje energii zakázaného pásma dostatečně blízko, aby se stala použitelním proxy pro teplotu..

Běžný vztah specifický pro materiál je:

Číselné konstanty závisí na složení a historii zpracování, což může být snadné podcenit, když se standardní soubor parametrů jeví jako pohodlný. Operační myšlenka zůstává konzistentní: jak teplota stoupá, zakázané pásmo se obvykle zmenšuje a vrchol emisí klouže k nižší energii (delší vlnové délce)..

Ve funkčních systémech přístroj neměří zakázané pásmo. Měří optický observable a poté používá kalibraci k odvození teploty. Používají se dva běžné observable:

(a) pozice spektrálního vrcholu

(b) ratiometrické metriky, jako jsou poměry intenzity při dvou vlnových délkách.

Po měření je observable převedeno na teplotu prostřednictvím kalibrační křivky, která implicitně zahrnuje jak odezvu materiálu, tak zvláštnosti měřicího řetězce..

Metody posunu vrcholu versus poměru intenzity

Metody posunu vrcholu se zdají být na první pohled jednoduché, protože teploměr vypadá jako pozice spektra. Tato intuice může být uspokojivá, když jsou spektra čistá a jednoklíčná. Nepohodlí se objevuje, když se spektrum s teplotou rozšiřuje, když se překrývá více přechodů, nebo když se pozadí fluorescenčního svitu zvyšuje a vrchol se stává spíše odhadem než čistou charakteristikou..

Dvoudílné (intenzitně ratiometrické) metody mohou být stabilnější ve špinavých podmínkách, protože poměry potlačují několik běžných posunů. Změny v účinnosti sběru a mírném posunu zarovnání se často lépe rozdělují, než aby se odečítaly. I tak metody poměru stále silně závisí na přesnosti filtrů, spektrální odezvě detektoru a stabilitě vybraných vlnových délek. Když se tyto prvky pohybují, poměr může s nimi driftovat..

Jeden vzor, který se často objevuje při přechodu z laboratoře do terénu, je poněkud pokorný: metoda, která vypadá nejcitlivěji na papíře, ne vždy poskytuje nejlepší teplotní pravdu venku nebo na výrobní lince. Malé nesrovnalosti, stárnoucí filtry nebo pomalý kontaminovaný film na okně mohou posunout poměr tak, že vypadá přesvědčivě jako zahřívání. Nastavení, která zdůrazňují opakovatelnost, fixní filtry, mechanicky stabilní optiku a naplánované ověřovací kontroly, často končí tím, že se s nimi pracuje klidněji a jsou méně náchylné k tajemným teplotním epizodám..

Tři hlavní faktory ovlivňující.

I když je model zakázaného pásma vůči teplotě přesný, měřené spektrum se může posunout z důvodů, které nemají nic společného s teplotou mřížky, kterou jste chtěli pozorovat. Tři zdroje zmatení se opakovaně objevují:

• Samozahřívání z excitace.

Optická excitace může lokálně dodávat teplo, zejména v malých objemech, slabě podporovaných membránách nebo strukturách s nízkým tepelným odvozem. Měření pak může hlásit teplotu, kterou osvětlení částečně vytvořilo, což může být znepokojivé, protože čísla stále vypadají interně konzistentně..

Pragmatická kontrola je průzkum výkonu za pevných ambientních podmínek. Pokud odvozená teplota stoupá s výkonem excitace, nastavení dodává teplo. Opatření, která obvykle snižují tuto chybu, zahrnují: kratší pracovní cykly, nižší výkonovou hustotu, větší velikosti skvrn a zlepšený tepelný kontakt s chladičem nebo držákem..

• Dopování a efekty nosičů

Vysoké dopování a změny hustoty nosičů mohou zavést zaplnění pásma, renormalizaci zakázaného pásma a posuny v dynamice rekombinace. Spektrum se může posunout, rozšířit nebo přetvořit způsoby, které se těžce oddělují od skutečného termálního trendu, pokud analýza předpokládá, že pouze teplota posouvá vrchol..

Spolehlivější praxí je kalibrovat se vzorky, které odpovídají úrovni dopování, procesu a historii, místo spoléhání se na obecné konstanty, které nikdy nebyly naladěny na skutečný wafr a výrobu..

• Posuny způsobené napětím

Mechanické napětí mění strukturu pásma. Napětí balení, nesoulad při roztažení, ohnutí wafru a upevnění přípravku mohou zavést napětí, které posune spektrální vlastnosti. Což je obtížné, je, že malé mechanické změny, výměna adhezivní vrstvy, jinak utahování svěrky nebo opětné montování čipu, mohou generovat opakované offsety, které vypadají jako skutečné teplotní rozdíly..

Pro práce orientované na přesnost se napětí často nejlépe považuje za proměnnou stavu, kterou je třeba udržovat konstantní. Udržení stejných podmínek uchycení mezi kalibrací a měřením a vyhnutí se opětovnému upevnění během studie obvykle snižuje diskuze o „proč se to posunulo?“ později..

Běžným režimem selhání je kalibrace pouze polovodičové odezvy, zatímco se předpokládá, že optický a elektrický řetězec je neutrální. V praxi se funkce přístroje stává součástí mapování od signálu k teplotě. To zahrnuje kalibraci vlnové délky spektrometru, spektrální odezvu detektoru, stárnutí nebo drift filtrů a geometrii sběru..

Kalibrace od začátku do konce prováděná se stejnou optickou cestou, stejnou numerickou aperturou a stejným upevněním vzorku obvykle produkuje menší nejistotu při skutečném použití. Může se to zdát méně elegantní než čistě teoreticky řízený konverze, ale absorbuje reálné nedokonalosti do kalibrační křivky - často obchod, který lidé oceňují, jakmile je měření nutné přežít každodenní manipulaci..

Infračervená termografie

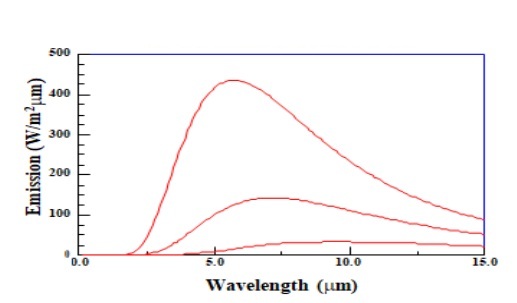

Infračervená termografie odvozuje teplotu z termální radiace. V idealizované formě následuje celkový vyzařovaný výkon:

Pokud je změřena radiance v známém IR pásmu a emisivita (varepsilon) je známa, může být teplota vypočítaná. Praktickou frustrací je, že \(\varepsilon\) není fixační univerzální číslo. Liší se podle materiálu, povrchových podmínek, geometrie a vlnového pásma..

Protože radiance roste prudce s teplotou, i malý rozdíl v emisivitě může posunout odvozenou teplotu daleko od reality. Při skutečných měřeních jsou chyby na úrovni desítek stupňů zcela možné, když je emisivita předpokládána ze pohodlí namísto ověřena na skutečném povrchu..

Emisivita je spojena s tím, jak povrch absorbuje a odráží radiaci v daném pásmu a pod daným úhlem pohledu. Variace je způsobena několika praktickými vlivy:

• Povrchová drsnost a povrchová úprava

Leštěné kovy často kombinují nízkou emisivitu s vysokou odrazivostí, což je činí náchylnými k tomu, aby si „přečetly místnost“ stejně jako samy sebe. Zhrubnutí nebo povlak obvykle zvyšuje emisivitu a snižuje environmentální odrazy, což může učinit termogram víc věrohodným a méně „zrcadlovým“.

• Oxidové vrstvy a film kontaminace

Tenčí oxidy, zbytky a výrobní filmy mohou podstatně změnit emisivitu a mohou se vyvíjet, když povrch stárne. To může produkovat pomalý drift, který připomíná jemné zahřívání nebo chlazení i když je skutečná teplota stabilní, efekt, který je snadné nesprávně interpretovat, pokud je chemie povrchu mimo zrak a mimo mysl..

• Úhel pohledu a spektrální pásmo

Emisivita závisí na směru a vlnové délce. Změna úhlu kamery, optiky nebo spektrálního pásma může dostatečně posunout efektivní emisivitu, aby zneplatnila předchozí kalibraci. Udržení geometrie konstantní není jen o pohodlí; definuje, co měření znamená z běhu na běh..

Robustní pracovní postupy termografie často kombinují několik taktik:

- Kalibrace emisivity in-situ vůči referenci.
- Povlaky nebo pásky s vysokou emisivitou.
- Fixní spektrální pásma a konzistentní optická geometrie.
- Řízení odrazů.

Kalibraci emisivity lze zakotvit pomocí kontaktní reference, když to je povoleno, nebo známé temperaturní reference, když není možné použít kontakt. To váže konverzi radiance na teplotu na skutečné podmínky povrchu spíše než na předpoklad z datového listu..

Aplikace povlaku nebo pásky s vysokou emisivitou často snižuje citlivost na povrchovou úpravu a odrazy. Toto je často nejrychlejší cesta k těsnějším odečtům, pokud je vrstva dostatečně tenká, aby nevytvářela významné narušení tepelného pole, a je kompatibilní s prostředím..

Zamykání spektrálního pásma a udržení konzistentní geometrie pohledu snižuje variabilitu z běhu na běh. V mnoha nasazeních se reprodukovatelnost zlepšuje více díky kontrole neupravování úhlu než díky upgradu na vysoce rozlišenou kameru..

Pro odrazivé cíle je řízení odrazů důležité, protože povrch může odrážet horké předměty z okolí do kamery, což vytváří falešná horká místa. Stínění, řízení pozadí teploty a úprava úhlů k omezení spekulárních odrazů může zabránit nepříjemné situaci, kdy horké místo zmizí, když se někdo vzdálí od nastavení..

Napříč luminescenční termometrií a IR termografií je sdílenou technickou realitou, že optické systémy měří optické proxy, nikoliv samotnou teplotu. Měření, která obstojí pod zkoumáním, považují tyto proxy za podmíněné výběrem vlnové délky, geometrií, stavem povrchu, podmínkami excitace a kontextem kalibrace..

Obhajitelný řetězec od signálu k teplotě obvykle zahrnuje: definované vlnové pásma, kontrolovanou a opakovatelnou geometrii, kontroly pro sebeohřev vyvolaný excitací a kalibrační podmínky, které odpovídají skutečnému prostředí měření. Když se tato disciplína udržuje, optická termometrie může být rychlá a přesná způsobem, který se zdá být uspokojivě efektivní; když tomu tak není, může produkovat čísla, které vypadají přesně, zatímco tiše postrádají pravdu..

Termální sondovací metody pro analýzu přenosu tepla mezi zařízeními

V kontaktních měřeních senzor hlásí teplotu výměnou tepla s cílem, což znamená, že sonda ovlivňuje to, co se snaží pozorovat. Detaily, které formují výsledek, jsou často triviální, ale rozhodující: geometrie sondy, vnitřní termální cesta uvnitř těla sondy a stav rozhraní přímo na kontaktním bodě. Společně tyto faktory formují (a) prostorové rozlišení, (b) časovou odezvu a (c) jak silně měření přetváří místní tepelné pole..

V každodenní experimentální práci výsledky, které se cítí nejméně nejednoznačně, mají tendenci pocházet ze zpracování sondy a zařízení jako zkoumaného termálního systému, nikoliv jako „přístroje“ versus „vzorek“. Tento rámec snižuje překvapení: místo hádání s matoucí mapou poté je měření navrženo tak, aby bylo spojení řízené, opakovatelné a malé ve srovnání s průtokem tepla, který se zkoumá..

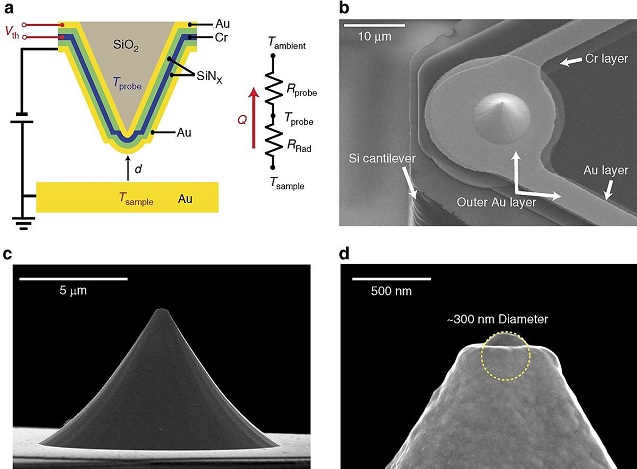

Skenovací termální sondy

Skenovací termální mikroskopie obvykle umisťuje termistor nebo termopáru blízko ultrafine špičky. Během rastrního skenování špička lokálně vyměňuje teplo s povrchem a převádí tuto výměnu na elektrický signál. To podporuje mapování související s teplotou s téměř nanoškalovým laterálním rozlišením, ale signál zřídka představuje skutečnou teplotu povrchu na bodu..

Co přístroj vypouští je upřímněji popsáno jako smíšená odezva vyprodukovaná více přispěvateli působícími současně:

• místní teplotní pole povrchu,,

• tepelný odpor tepelného kontaktu špičky–vzorek,,

• šíření tepla a tepelné sankce skrze nosník a okolní médium..

To je důvod, proč dva skeny na stejném zařízení se mohou lišit způsoby, které se cítí frustrující pro vyhledávání problémů: malé posuny v kontaktní síle, tichá změna v okolní vlhkosti nebo pomalé stárnutí sondy mohou měnit rozhraní dost na to, aby změnily efektivní tepelnou vazbu. Když se to stane, je snadné zaměnit změnu vazby za materiálovou nebo zařízení změnu, pokud protokol měření výslovně nesleduje stav rozhraní..

SThM vyniká, když se otázka nachází na malých délkových měřítkách. Je dobře přizpůsobena situacím, kde je přenos tepla utvářen mikrostrukturovanými strukturami spíše než hladkými, hmotnostními průměry. Pomáhá také identifikovat nejen horké oblasti, ale také místa, kde teplo vstupuje, odchází nebo je omezeno uvnitř systému..

Funkce, které obvykle profitují z rozlišení stylu SThM:

• hranice zrna,

• úzké propojky,

• lokalizované horké body v energetických zařízeních,

• místní tepelná bariéra.

Když je experiment navržen s restraintem (zejména kolem kontaktní síly a ohřevu sondy), SThM může zdůraznit cesty toku tepla, které by jinak byly rozmazány ve vyhlazených technikách..

Omezení

Tepelný odpor mezi špičkou a vzorkem: Při nanometrových kontaktech může rozhraní dominovat výměnu tepla, zejména na drsných, oxidačních nebo kontaminovaných površích. Citlivost zde může být emocionálně vyčerpávající v praxi, protože rozhraní reaguje na malé změny, které se vždy neohlásí ve signálu topografie AFM. Malá změna v tlaku nebo čistotě mění skutečnou kontaktní plochu, což posune efektivní tepelnou vodivost a tím i měřený signál..

Opakujícím se poučením v laboratoři je, že stabilní topografie  a stabilní tepelný kontakt se navzájem spolehlivě nesledují. Tepelný kanál se může driftovat, i když se zpětná vazba zdá být bezchybná, a tento drift se může maskovat jako změna teploty, pokud není samostatně omezen..

Únik tepla sondy a zpětná akce: Sonda může fungovat jako tepelný sink (a pokud je sama ohřátá, jako tepelný zdroj), čerpající teplo ze vzorku a snižující místní teplotu. Tento efekt je nejvýraznější na strukturách, které nemají mnoho tepelné hmoty nebo které jsou slabě ukotveny do tepelného koupaliště, jako jsou tenké filmy a suspendované membrány..

Jednoduchý mentální model pomáhá udržet interpretace zakotvené: pokud má testované zařízení slabé tepelné spojení s okolím, pak zavedení jakékoli další tepelné cesty, jako je sonda, přesměruje tok tepla tak, že se může objevit na mapě. Když je experimentátor již na hraně kvůli malým gradientům, tato zpětná akce může být přesně tím druhem neviditelné ruky, který vytváří čistě vypadající, ale klamný obraz..

Cesty přenosu tepla v prostředí: Paralelní tepelně přenášející cesty mimo zamýšlený pevný-k-pevnému kontakt mohou rozmazat význam signálu. Vzdušná vodivost, vrstvy adsorbované vody a radiativní výměna mohou všechny přispívat. Mnoho nesrovnalostí, které nejprve vypadají jako problémy s elektronikou, se nakonec sleduje zpět na podmínky prostředí, které potichu drifují během dlouhých skenů..

Běžné environmentální příspěvky, které komplikují interpretaci:

• vzdušná vodivost,

• adsorbované vodní vrstvy,

• radiativní výměna.

V mnoha nastaveních zúžení teploty v uzavření, stabilizace vlhkosti a zajištění opakovatelnosti přístupových parametrů snižuje nesouhlas efektivněji než agresivní post-processing, protože měření se stává méně citlivým na nekontrolované paralelní cesty..

Zlepšení konzistence měření

• Kalibrujte pomocí referenčních vzorků, které zahrnují očekávanou tepelnou vodivost a teplotní rozsah, místo spoléhání se na kalibraci s jedním bodem, která může skrývat nelinearity..

• Sledujte a regulujte kontaktní sílu, dobu zdržení a rychlost skenování, protože každá z nich přetváří efektivní tepelnou časovou konstantu spojeného systému špička-vzorek..

• Používejte strategie, které oddělují tepelnou vazbu od skutečné teploty, jako jsou srovnávací měření s více sondami, opakované skeny při různých silách nebo modulované ohřívání pro extrakci frekvenčně závislé odezvy..

Pohled, který obvykle udržuje týmy sladěné, je považovat SThM především za srovnávací přístroj, rozdíly mezi funkcemi, změnami před/po a relativními cestami toku tepla, pokud kalibrace a modelování nebyly posunuty dost daleko, aby obhájily absolutní termometrii..

Termografické fosforové povlaky

Termografické fosforové povlaky používají tenkou vrstvu keramiky dopované vzácným zemním prvkem aplikovanou na povrch cíle. Pod UV (nebo jinou vhodnou) excitací vrstva emitující světlo, jehož intenzita a/nebo doba útlumu se mění s teplotou. Protože vrstva může pokrýt širokou oblast, chová se jako distribuovaný teploměr: produkuje široké teplotní mapy, spíše než skenování bod po bodu..

To dělá tuto metodu dobře přizpůsobenou otázkám o prostorových vzorcích přenosu energie mezi spojenými prvky, včetně toho, jak se teplo šíří podél rozhraní a kde se koncentruje poblíž kontaktních oblastí. Měření se často cítí snadněji interpretovatelné, protože mapu získáváte v jednom optickém záchytu, spíše než ji skládáte dohromady z dlouhých skenovacích trajektorií..

Silné stránky

Tento přístup se vyhýbá nejistotám kontaktu, které přicházejí s skenovacími špičkami, což může být úlevou, když je povrch zařízení delikátní nebo proměnlivý. Může zvládnout složité geometrie a větší rozhled, a často se přirozeně páruje s dočasnými měřeními, když se používají metody doby útlumu..

Praktická výhoda, která se projevuje okamžitě v reálných plánech, je průchod: jeden optický obraz může poskytnout celé tepelné pole, které by jinak vyžadovalo dlouhé časové skeny se sondou, a snižuje tím expozici pomalým driftům, které se hromadí během prodloužených měření..

Omezení

Přidání nátěru mění povrch. I tenká vrstva může přidat tepelný odpor, posunout emisivitu a modifikovat přenos tepla na rozhraní. To je nejvíce nápadné, když je energetický přenos mezi zařízeními dominiován povrchem, kde je původní okrajová podmínka součástí toho, co se zkoumá..

Situace, kdy se přidaná vrstva obvykle stává důležitější:

• studie kontaktní vodivosti,

• šíření tepla blízko povrchu,

• účinky povrchové konvekce.

Terénní poznatek, který stojí za to mít na paměti, je, že povlaky popisované jako opticky tenké se automaticky nestávají termálně zanedbatelnými. Když experiment sleduje jemnou fyziku rozhraní, povlak se může tiše stát součástí fenoménu místo pasivní vrstvy..

Nepravidelná tloušťka může napodobovat teplotní gradienty změnou intenzity emise. Fotobleaching a drift excitace mohou produkovat pomalé zdánlivé teplotní trendy, které nemají nic společného s přenosu tepla. Metody doby životnosti/útlumu snižují citlivost na variaci tloušťky, ale i nadále závisí na stabilním načasování excitace a konzistentním optickém sběru..

Optické a excitační přispěvky, které běžně vytvářejí artefakty:

• nepravidelnost tloušťky povlaku,

• fotobleaching,

• drift excitace nebo kolísání časování,

• změny v zarovnání optiky sběru.

Když tyto efekty nejsou sledovány, výsledné mapy mohou vypadat hladce a přesvědčivě, zatímco subtilně kódují chování optického systému spíše než termodynamiku zařízení..

Špatná adheze nebo mikropukliny mohou vytvářet místní vzduchové mezery, které deformují tepelné pole. Čistění povrchu, kontrolované vytvrzování a ověření rovnoměrnosti často rozhodují o tom, zda je konečná mapa věrohodná při kvantitativním zkoumání. V praxi je tento krok místem, kde trpělivost vyplácí: povlak, který vypadá „dobře“ na první pohled, může stále skrývat discontinuit, které jsou termálně významné..

Kvantitativní mapování teploty

• Preferujte kalibraci doby životnosti/útlumu, pokud je to možné, protože je méně citlivá na tloušťku povlaku a intenzitu osvětlení než mapování surové intenzity..

• Charakterizujte tloušťku a rovnoměrnost povlaku; i základní optická inspekce plus kontrola místa lehkého profilometrie může zabránit velkým interpretačním chybám..

• Ověřte alespoň jedním nezávislým teploměrem nebo referenční podmínkou, zejména když je cílem kvantifikovat přenos tepla mezi zařízeními namísto pouze vizualizace vzorců..

Pohled na interpretaci, který snižuje zmatení, je považovat termografické fosforové povlaky za optickou převodovou vrstvu. Pokud je otázka přenosu tepla dominována hromadnou vodivostí uvnitř zařízení, vrstva se často ztrácí v pozadí; pokud otázka dominována povrchovými interakcemi, vrstva se stává součástí okrajové podmínky a patří do modelu..

Jak se rozhodnout mezi skenovacími termálními sondami a termografickými fosforovými povlaky

Slaďte nástroj s otázkou přenosu tepla

Vyberte skenovací termální sondy, když řešíte mikroskalové horké body, lokalizujete úzké cesty toku tepla nebo porovnáváte tepelný kontrast napříč nanoskalovými funkcemi. Vyberte termografické fosforové povlaky, když mapujete teplotu přes velké oblasti, zachycujete dočasné šířící se vzory nebo pozorujete spojení mezi zařízeními napříč rozhraním..

Považujte distorzi měření jako explicitní návrhový parametr

Oba přístupy mohou zkreslit tepelné pole, ale různými mechanismy. Skenovací sondy mohou čerpat teplo na kontaktu a přetvářet místní gradient; fosforové vrstvy mohou modifikovat okrajovou podmínku přidáním filmu se svými vlastními tepelnými a optickými vlastnostmi. Pracovní toky, které obstojí při revizi, typicky kvantifikují tyto zkreslení místo toho, aby doufali, že jsou malé..

V mnoha skutečných srovnáních není nominální rozlišení tím, co rozhoduje vítěze. Rozhodujícím faktorem je, zda je rušení dostatečně ograniceno, aby zůstalo pod tepelnými gradienty a kontrasty, které se interpretují, takže závěry zůstávají stabilní, když se měření opakuje..

Základní pracovní pohled

Mapování teploty je nejsnazší, když je teploměr pasivní a systém se mění pomalu. Studie přenosu tepla mezi zařízeními často porušují obě předpoklady: spojení se mění, rozhraní se vyvíjejí a časové konstanty mohou být krátké. Obhajitelné přístupy kombinují kalibraci, kontroly opakovatelnosti a zjednodušený termální model interakce sonda–zařízení..

Tento přístup považuje limity přístroje za měřitelné parametry. Také zlepšuje technické diskuse tím, že se zaměřuje na to, co bylo kontrolováno, co zůstalo nejisté a jak tato nejistota ovlivňuje analýzu přenosu tepla..

Elektrické parametry, které ovlivňují měření teploty polovodičů

Elektrická termometrie vychází z přímého, ale snadno mylně interpretovaného faktu: elektrické chování polovodiče se mění s teplotou. Sledováním vybraného elektrického parametru a mapováním jej pomocí kalibrace může systém odhadnout teplotu, aniž by přidával samostatný tepelný převodník. V mnoha konstrukcích se tato rychlost a integrace cítí skutečně uspokojivě, protože senzor může žít uvnitř obvodů, které již existují. Současně může být znepokojivé vidět, jak snadno se může odhad teploty posunout ne- termálními vlivy, protože mnoho elektrických parametrů reaguje na teplotu, napětí, stres a stárnutí současně. Opatrný přístup měření se zaměřuje na oddělení těchto příspěvků, aby se odečty synchronizovaly s teplotou, spíše než s tím, co jiného se mohla změnit v daný den..

PN-junction

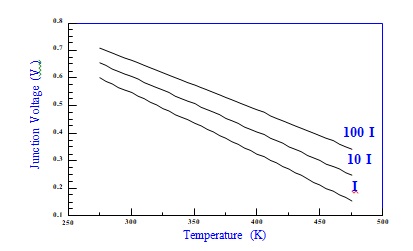

Běžný elektrický zastupitel pro teplotu je přední napětí PN-junction. Když je přední proud udržován konstantně, napětí junction obvykle klesá v přibližně lineárním způsobem, jak teplota stoupá. To chování je často shrnuto teplotní citlivostí při konstantním proudu:

kde k je Boltzmannova konstanta, q = 1.6 × 10⁻¹⁹ C a E₉ je zakázané pásmo křemíku. V každodenních inženýrských diskusích je sklon často citován poblíž −2 mV/K, což se může během raného uvedení na trh cítit příjemně jako „plug-and-play“. V širších rozsazích teplot se však tento sklon odchyluje, protože statistika nosiče a termíny související s zakázaným pásmem nezůstávají dokonale lineární. Aby se předešlo neočekávanému chování později, hodnoty sklonu jsou často kalibrovány za reálných provozních podmínek místo aby se spoléhali pouze na odhadované pravidla..

Udržení konstantního proudu je podmínka, která způsobuje, že Vₚₙ(T) se chová předvídatelným způsobem. Ve skutečných měřeních se malé chyby proudu mohou maskovat jako změna teploty, protože diodová rovnice je exponenciální, takže téměř konstantní může stále postačit k tomu, aby zkreslila odvozenou teplotu. Běžný problém laboratoře nastává, když se zdroj proudu zdá být stabilní sám o sobě, ale měřená teplota se mění kvůli vlivům na dodávku nebo přechodům vzorkování ADC ovlivňujícímu napěťový bod..

Sebezahřívání je druhý opakující se past. Dioda ztrácí P ≈ IₚₙVₚₙ, a to ztrácení zvyšuje teplotu spojení nad ambientní nebo teplotu desky, kterou se systém snaží hlásit. Rané prototypy to mohou skrýt, protože tepelná časová konstanty zpomalují odezvu, což dělá rychlé kontroly vypadat čistší, než jsou ve skutečnosti, když systém běží neustále..

(a) Udržujte snímací proud tak nízký, jak to dovoluje rozpočet šumu..

(b) Používejte pulzní měření s definovaným pracovním cyklem..

(c) Charakterizujte tepelnou ustálení, takže načasování odečtu následuje termální chování spíše než pohodlnost testu..

Pro snímání PN-junction je obhajitelná kalibrace dvoubodová (nebo vícebodová) kalibrace provedená při zamýšleném proudu a v zamýšleném balení, protože tepelný odpor balení a vodivost vývodů ovlivňují zjevnou teplotu, kdykoli je ztráta neprázdná. Kromě toho se obvykle cítí uspokojivěji v praxi zamknout celé měřicí podmínky, než „zalepovat“ chyby později složitými opravami..

Velikost proudu, načasování měření po aplikaci napětí, zatížení vstupu ADC..

Když jsou tyto podmínky udržovány stabilní, je zapotřebí méně kalibračních parametrů a dlouhodobá opakovatelnost obvykle působí méně křehce, zvláště když je zařízení nasazena v prostředích, kde se výkon, aktivita a chování vzorkování v průběhu času mění..

MOSFET

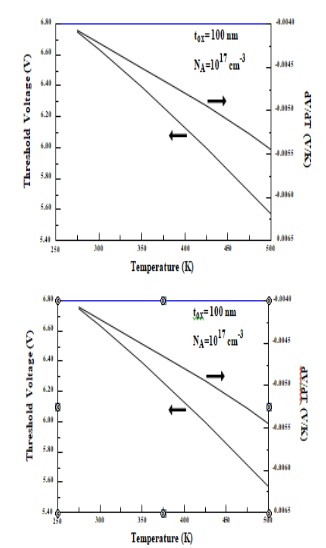

Prahové napětí MOSFETu je dalším elektrickým parametrem citlivým na teplotu, obzvláště přitažlivým v integrovaných senzorech na bázi MOSFET. Jak teplota mění, statistika nosičů a potenciál povrchu se posouvají, posouvají zjevné prahové napětí. Jeden z reprezentativních vztahů je:

což spojuje závislost teploty na permittivitě křemíku εₛᵢ, kapacitě oxidu Cₒₓ, hustotě dopování Nₐ a potenciálu hmoty ψᵦ. Přitažlivost je jasná: Vₜ silně sleduje teplotu. Kompromis je také reálný: Vₜ také silně sleduje detaily procesu, a to může způsobit, že odhady absolutní teploty se cítí spíše jako cvičení v řízení variability, než v využívání citlivosti..

Expozice procesní variabilitě, podmínkám napětí a stárnutí.

Na rozdíl od předního poklesu diody není prahové napětí jedno číslo měřené přímo; závisí na metodě extrakce. Různé definice, konstantní proud, založené na transkonduktanci, extrapolace, produkují různé numerické prahy a různé teplotní chování, takže provozní bod musí být vyjádřen jasně, spíše než naznačován. Když se mění odtokový proud, Vᴅꜱ, nebo tělesné napětí, degradace mobility, DIBL a sériový odpor se mohou vlévat do odhadu a vytvářet teplotní chyby, které vypadají jako drift senzoru. V praxi jsou to ty druhy výsledků, které nechávají týmy hádat, zda je „senzor“ rozbitý, když skutečný problém je, že definice měření nikdy nebyla dostatečně přesně stanovena..

Zachycené náboje oxidu, stavy rozhraní, nerovnoměrnost teplot při biasu..

Stárnutí přidává další vrstvu nepohodlí: tyto mechanismy mohou posunout Vₜ v průběhu času pod elektrickým zatížením, a bez plánu může systém mylně interpretovat elektrické opotřebení jako skutečnou změnu teploty..

(a) Snímejte za dobře definované, nízkostresové podmínky bias..

(b) Vyhněte se extrakci Vₜ v oblastech, kde převládají účinky mobility nebo DIBL nad pozorovaným chováním..

(c) Přidejte periodickou rekalibraci nebo sebekontroly, když se očekává stres životnosti..

Kalibrace reálného světa: na zařízení versus na šarži, a co náklady předpokladů.

Protože Cₒₓ, gradienty dopování a fixní náboje se liší napříč wafry a šaržemi, termometrie založená na prahovém napětí často končí potřebou kalibrace na zařízení, nebo alespoň na šarži, pro konzistentní absolutní přesnost. V produktech s vysokým objemem týmy obvykle dělají kompromisy kalibrováním malého počtu bodů při testování a používáním kompaktního modelu korekce firmwaru. Tento přístup se často cítí méně okázale než jeden univerzální sklon, ale obvykle se chová lépe, když napájecí napětí, pracovní zatížení a uplynulý čas začnou posouvat zařízení pryč od neat podmínek použitých v rychlém charakterizačním skenování..

Vzorec, který se opakovaně objevuje v elektrické termometrii, je, že parametr s největším nominálním teplotním koeficientem není vždy ten, který poskytuje nejspolehlivější odhad teploty. Co obvykle funguje lépe je parametr, jehož závislost na teplotě zůstává pozorovatelná pod kontrolovanými podmínkami a zůstává méně zamotaná s jinými proměnnými. Přední napětí PN-junction často vykazuje dobré výsledky, protože měření konstantního proudu se snadno vynucuje a chování je předvídatelné v běžných rozmezích. Snímaní prahového napětí může být v plně integrovaných návrzích vynikající, ale žádá větší disciplínu kolem biasování, definice extrakce a řízení driftu..

Pevný provozní bod, řízená excitace, minimalizované sebezahřívání, kalibrace odpovídající skutečnému použití..

V praxi se přesnost teploty obvykle zlepšuje více díky disciplíně měření, stabilitě biasu, řízení časování, povědomí o tepelném ustálení a kalibraci, která odráží nasazení, než pouhým výběrem parametru pouze proto, že jeho ∂/∂T hodnota je na papíře větší. Tento rozdíl je často to, co odděluje demo na lavici, které vypadá uklidňujícím způsobem od systémů nasazených v terénu, které zůstávají věrohodné měsíce později..

Závěr

Měření teploty polovodičů není definováno jednou univerzální technikou, ale výběrem metod, které odpovídají fyzickému chování, časovému měřítku a termální oblasti, která se zkoumá. Optické snímání poskytuje rychlou vizualizaci povrchového zahřívání a pohybu horkých míst, metody založené na kontaktu nabízejí přímá lokalizovaná měření s praktickou dostupností v laboratoři a elektrické snímání umožňuje nepřímé odhady teploty spojení prostřednictvím chování samotného zařízení. Každý přístup zavádí kompromisy týkající se prostorového rozlišení, termálních perturbací, složitosti kalibrace, přechodové odezvy a citlivosti na balení nebo environmentální podmínky. V reálných aplikacích pochází nejspolehlivější termální charakterizace často z kombinace několika měřicích technik s simulačními modely, aby se překlenula mezera mezi viditelným povrchovým chováním a vnitřními podmínkami spojení. Jak se polovodičová zařízení stále zvyšují v hustotě výkonu a konstrukční složitosti, přesné termální měření zůstane nezbytné pro zlepšení spolehlivosti, ověření návrhů, optimalizaci chladících strategií a prevenci dlouhodobého selhání v pokročilých elektronických systémech..
