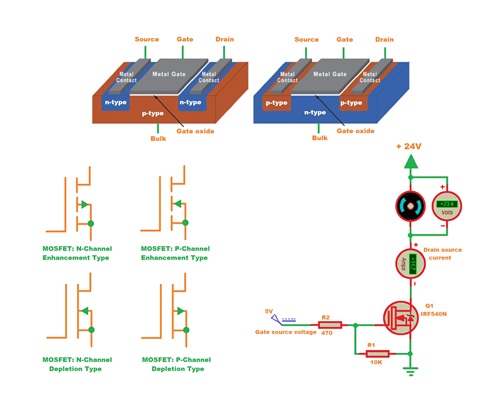

MOSFET vysvětlen: Pracovní princip, struktura a aplikace

MOSFETy patří k nejdůležitějším polovodičovým zařízení v moderní elektronice, jelikož poskytují efektivní řízení elektrické energie a signálů prostřednictvím napětím řízeného provozu. Tento článek vysvětluje strukturu MOSFET, pracovní principy, symboly, typy, charakteristiky, chování při přepínání, balení a aplikace, což pomáhá čtenářům pochopit, proč jsou MOSFETy široce používané v nízkovoltážních i vysokovoltážních elektronických systémech.

Katalog

Co je MOSFET?

Definice MOSFET

MOSFET znamená tranzistor s metal oxidem polovodičovým polem. Je to jedno z nejvíce používaných polovodičových zařízení v moderních elektronických obvodech. MOSFET byl vyvinut, aby překonal několik omezení dřívějších technologií tranzistorů s elektrickým polem, včetně vyššího odporu, nižší vstupní impedance a pomalejšího přepínacího výkonu.

MOSFET je také znám jako tranzistor s izolovanou bránou (IGFET). Tento název vychází z jeho unikátní struktury brány, kde je brána elektricky izolována od polovodičového materiálu uvnitř zařízení. Tento izolovaný design umožňuje MOSFETu efektivně řídit proud při velmi malém množství kontrolní energie.

Dnes se MOSFETy používají v téměř každé kategorii elektronického zařízení, od přenosných spotřebitelských zařízení po průmyslové energetické systémy. Jejich schopnost ovládat velké množství elektrické energie pomocí malého kontrolního signálu je činí základní komponentou v moderní elektronice.

Proč jsou MOSFETy široce používány

Jeden z hlavních důvodů, proč jsou MOSFETy tak široce používány, je jejich napětím řízený provoz. Na rozdíl od zařízení řízených proudem, MOSFET reaguje především na napětí aplikované mezi bránou a vývodem zdroje. Když je aplikováno vhodné napětí na bránu, vytvoří se uvnitř zařízení elektrické pole, které změní vodivost polovodičové oblasti mezi drenáží a zdrojem. To vytváří vodivou cestu, která umožňuje proudění proudu.

Jak se zvyšuje napětí na bráně, vodivý kanál se stává silnějším a proud se snadněji proudí. Když je napětí na bráně sníženo nebo odstraněno, kanál oslábne nebo zmizí, což způsobuje snížení nebo zastavení proudění proudu. To umožňuje malému kontrolnímu signálu regulovat mnohem větší proud, který prochází zařízením.

Izolovaná struktura brány MOSFET také přispívá k jeho popularitě. Tenká vrstva oxidu křemičitého (SiO₂) odděluje bránu od polovodiče pod ní. Protože je brána elektricky izolována, během normálního provozu téměř žádný trvalý proud neplyne do brány. Místo toho elektrické pole vytvořené aplikovaným napětím reguluje kanál.

Tato izolace dává MOSFETu extrémně vysoký vstupní odpor, často dosahující megohm (MΩ) nebo gigohm (GΩ) rozsahu. V praktickém provozu je potřeba jen malé množství náboje k nabíjení nebo vybíjení kapacity brány během přepínání. Výsledkem je, že řídicí obvod dodává velmi málo energie.

Kombinace napětím řízeného provozu, vysokého vstupního odporu, nízkých napájecích požadavků na mřížku, rychlé spínací rychlosti a efektivního výkonu činí MOSFETy vhodnými pro širokou škálu aplikací. Často se používají v napájecích zdrojích, regulátorech motorů, napěťových regulátorech, systémech správy baterií, invertorech, digitálních obvodech, mikroprocesorech, paměťových zařízeních a logických systémech.

Klíčové charakteristiky MOSFETů

Napětím Řízený Provoz: MOSFET je řízen napětím mezi mřížkou a zdrojem (VGS) namísto trvalého vstupního proudu. Změny napětí mřížky regulují vodivost kanálu mezi drainem a zdrojem, což umožňuje řídit velké proudy relativně malým elektrickým signálem.

Izolovaná Mřížková Struktura: Mřížková elektroda je oddělena od polovodičového materiálu velmi tenkou vrstvou oxidu křemičitého. Tato izolace zabraňuje přímé elektrické vodivosti do mřížky, zatímco umožňuje elektrickému poli ovlivňovat kanál pod ním.

Vysoký Vstupní Odpor: Protože je mřížka izolovaná, do mřížky během normálního provozu vstupuje pouze velmi malý proud. To vede k extrémně vysokému vstupnímu odporu a minimalizuje elektrickou zátěž kladenou na řídicí obvody.

Nízká Řídicí Energie: Mřížka obvykle vyžaduje energii pouze během nabíjení a vybíjení své kapacity při přepínání stavů. Protože není vyžadován stálý mřížkový proud, MOSFETy fungují s velmi nízkou řídicí energií a dosahují vysoké celkové účinnosti.

Symboly a Terminály MOSFETů

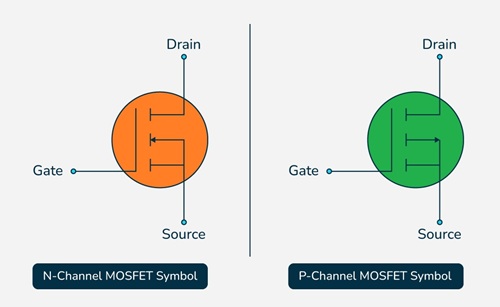

Terminály MOSFETů a Struktura Symbolu

MOSFET je v obvodových schématech znázorněn pomocí symbolu, který ilustruje jeho elektrické terminály a provozní strukturu. Ačkoliv většina praktických obvodů považuje MOSFET za zařízení se třemi terminály, ve skutečnosti je konstruován se čtyřmi terminály: Drain (D), Source (S), Gate (G) a Body (B), také známý jako substrát.

Drain a source tvoří hlavní proudovou cestu zařízení, zatímco mřížka funguje jako řídicí terminál. Terminál těla je připojen k polovodičovému substrátu uvnitř MOSFETu. Většina komerčních MOSFETů má tělo interně připojeno k terminálu zdroje, takže obvodové diagramy obvykle ukazují pouze drain, source a gate.

Klíčovým rysem symbolu je oddělení mezi mřížkou a vedením drain-source. Toto oddělení představuje izolační oxidovou vrstvu, která elektricky izoluje mřížku od polovodičového kanálu, což umožňuje řízení zařízení pomocí napětí namísto kontinuálního mřížkového proudu.

Symboly pro N-Channel a P-Channel

Symboly MOSFETů se liší v závislosti na tom, zda je zařízení N-channel MOSFET nebo P-channel MOSFET. Symbol poskytuje rychlou vizuální indikaci typu kanálu a způsobu řízení vodivosti.

N-channel MOSFET provádí, když se mřížka stane dostatečně pozitivní vůči zdroji. P-channel MOSFET funguje opačným způsobem a provádí, když se mřížka stane dostatečně negativní vůči zdroji.

Šipka zahrnutá v symbolu pomáhá rozlišovat mezi zařízeními N-channel a P-channel. To usnadňuje identifikaci typu MOSFETu při čtení schémat, návrhu obvodů nebo odstraňování problémů v elektronických systémech.

Symboly pro Enhancement-Mode a Depletion-Mode

Symboly MOSFETů také indikují provozní režim zařízení.

Enhancement-mode MOSFET je obvykle vypnutý, když není aplikováno žádné napětí na mřížku. Protože při nulovém napětí na mřížce neexistuje žádný vodivý kanál, symbol je obvykle nakreslen s přerušenou nebo přerušovanou linií kanálu. To naznačuje, že vodivý kanál musí být vytvořen aplikováním příslušného napětí na mřížku.

Depletion-mode MOSFET již obsahuje vodivý kanál, když je napětí na mřížce nulové. Z tohoto důvodu je jeho symbol typicky nakreslen s nepřerušenou linií kanálu, což naznačuje, že proud může proudit bez počáteční aplikace biasu na mřížku.

Protože MOSFETy v režimu enhancement dominují moderním spínacím a řídicím aplikacím, jejich symboly jsou mnohem častěji než symboly v režimu depletion.

Běžné Balení MOSFETů a Identifikace Pinů

Zatímco symboly MOSFETů popisují elektrický provoz, fyzické MOSFET zařízení se vyrábějí v mnoha stylech balení. Výběr balení závisí na kapacitě proudu, napěťovém hodnocení, tepelném výkonu, metodě montáže a dostupném prostoru na desce obvodu.

Jedním z nejwiději používaných balení pro výkonové MOSFETy je balení TO-220. Toto balení se běžně nachází v napájecích zdrojích, regulátorech motorů, nabíječkách baterií, invertorech a průmyslovém zařízení, protože podporuje relativně vysoké úrovně proudu a může být připojeno k chladiči pro zlepšení chlazení.

Menší MOSFETy jsou často k dispozici v kompaktních povrchově montovaných pouzdrech pro přenosnou elektroniku a návrhy s omezeným prostorem, zatímco větší zařízení používají pouzdra optimalizovaná pro vyšší proudy a lepší odvod tepla.

Běžným příkladem je MOSFET IRF540N, který je obvykle dodáván v pouzdře TO-220. Zařízení obvykle poskytuje tři externí svorky: Gate, Drain a Source.

I když mnoho MOSFETů vypadá fyzicky podobně, uspořádání pinů se může lišit mezi výrobci a rodinami zařízení. Před instalací MOSFETu do obvodu by mělo být vždy ověřeno uspořádání pinů pomocí technického listu.

Další běžně používané MOSFETy zahrnují IRFZ44N, IRF520, BS170 a 2N7000. Tato zařízení jsou navržena pro různé napěťové třídy, kapacity proudu, rychlosti spínání a požadavky na aplikace. Výběr vhodného MOSFETu závisí na elektrických a provozních požadavcích obvodu.

Klasifikace MOSFETů

Jak se MOSFETy klasifikují

MOSFETy jsou obecně klasifikovány podle dvou klíčových charakteristik: typu kanálu a režimu provozu. Tyto klasifikace určují, jak zařízení vede proud, jak reaguje na napětí na bráně a kde je nejvhodnější k použití.

Typ kanálu určuje primární nosiče náboje zodpovědné za vedení proudu, zatímco režim provozu ukazuje, zda je MOSFET přirozeně zapnutý nebo vypnutý, když není aplikováno žádné napětí na bránu.

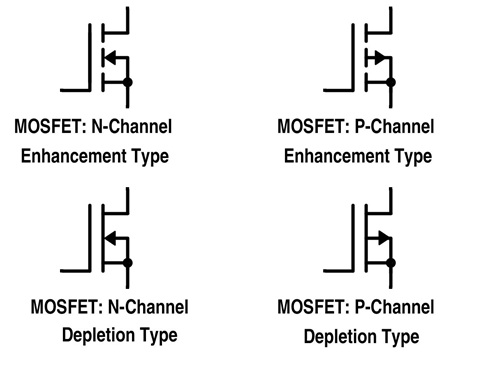

Na základě těchto dvou charakteristik jsou MOSFETy rozděleny do čtyř hlavních kategorií:

• N-kanálový MOSFET v režimu vyčerpání

• P-kanálový MOSFET v režimu vyčerpání

• N-kanálový MOSFET v režimu zesílení

• P-kanálový MOSFET v režimu zesílení

Pochopení těchto kategorií pomáhá zjednodušit výběr MOSFETů a usnadňuje předpovídání chování zařízení v praktických obvodech.

N-kanálové vs P-kanálové MOSFETy

Jedním z nejdůležitějších odlišností mezi MOSFETy je, zda se jedná o zařízení typu N-kanál nebo P-kanál.

N-kanálový MOSFET (NMOS) používá elektrony jako primární nosiče náboje. Protože se elektrony pohybují snadněji polovodičovým materiálem než díry, N-kanálová zařízení obvykle nabízejí nižší odpor v zapnutém stavu, vyšší kapacitu proudu, rychlejší spínací rychlosti a lepší účinnost. Z tohoto důvodu jsou N-kanálové MOSFETy široce používány ve zdrojích napájení, řadičích motorů, DC-DC měničích, systémech správy baterií a dalších aplikacích vysoké účinnosti.

N-kanálový MOSFET začíná vést, když brána se stane dostatečně pozitivní vůči zdroji. Jak se zvyšuje napětí mezi bránou a zdrojem, vytváří se pod vrstvou oxidu na bráně elektrické pole a přitahuje elektrony do oblasti kanálu. Jakmile je dosaženo prahového napětí, vytvoří se vodivý kanál mezi odvodem a zdrojem, což umožňuje průtok proudu. Zvyšování napětí na bráně dále posiluje kanál a snižuje jeho odpor.

P-kanálový MOSFET (PMOS) používá díry jako primární nosiče náboje. Protože mají díry nižší pohyblivost než elektrony, P-kanálová zařízení obvykle mají vyšší odpor v zapnutém stavu a nižší vodivost než srovnatelné N-kanálové MOSFETy. Nabízejí však výhody v určitých obvodových konfiguracích, zejména v aplikacích vysokého spínání.

P-kanálový MOSFET vede, když brána se stane dostatečně negativní vůči zdroji. Jak se napětí na bráně stává více negativním, vodivý kanál se posiluje a průtok proudu se zvyšuje. Tato zařízení se často používají, když musí být zátěž přepnuta na kladné straně napájení, což pomáhá zjednodušit obvody pro řízení brány v některých návrzích.

I když jsou oba typy zařízení široce používány, N-kanálové MOSFETy jsou obvykle preferovány, kdykoli jsou vyžadovány maximální účinnost, nižší ztráty výkonu a vyšší kapacita proudu.

MOSFETy v režimu zesílení vs MOSFETy v režimu vyčerpání

MOSFETy jsou také klasifikovány podle jejich provozního režimu, který určuje, jak se kanál chová, když není aplikováno žádné napětí na bránu.

MOSFET v režimu zesílení (E-MOSFET) je běžně vypnuté zařízení. Při nulovém napětí na bráně neexistuje žádný vodivý kanál mezi odvodem a zdrojem, takže je blokován průtok proudu. Vedení začíná až poté, co napětí na bráně překročí prahové napětí a vytvoří vodivý kanál pod bránou.

Jak se napětí na bráně dále zvyšuje, hromadí se v oblasti kanálu další nosiče náboje, což snižuje odpor a zvyšuje odvodní proud. Protože zařízení v režimu zesílení zůstávají vypnutá, dokud nejsou úmyslně aktivována, poskytují přirozenou bezpečnostní výhodu a jsou široce používána ve spínacích obvodech, digitální elektronice, napájecích měničích a řídicích systémech motorů.

Depleční režim MOSFET (D-MOSFET) se chová jinak, protože vodivý kanál již existuje, když je napětí na bráně nulové. Jelikož může proudit proud bez biasu na bráně, depleční režim MOSFETy jsou často popisovány jako zařízení, která jsou obvykle zapnuta.

Aplikace napětí na bránu mění vodivost existujícího kanálu. V závislosti na polaritě a velikosti aplikovaného napětí může být kanál posílen, aby se zvýšil průtok proudu, nebo oslaben, aby se snížila vodivost. Pokud napětí na bráně dosáhne dostatečné úrovně v opačném směru, může být kanál zcela vyčerpán a tok proudu se zastaví.

I když depleční režim MOSFETy nabízejí jedinečné provozní charakteristiky a mohou fungovat jak v oblastech zesílení, tak vyčerpání, jsou v moderních elektronických systémech používány méně často než zařízení v režimu zesílení.

Proč N-kanálové zesilovací MOSFETy dominují moderním návrhům

Mezi všemi kategoriemi MOSFETů je N-kanálový zesilovací MOSFET daleko nejpoužívanější.

Jeho popularita pramení z kombinace výhod obou klasifikací. N-kanálová struktura poskytuje nízký odpor v sepnutém stavu, vysokou schopnost proudu a rychlé přepínací výkony, zatímco konstrukce v režimu zesílení zajišťuje, že zařízení zůstává vypnuto, dokud není aplikován řídící signál.

Tato kombinace zvyšuje efektivitu, zjednodušuje řízení systému, snižuje spotřebu energie v pohotovostním režimu a zvyšuje operační bezpečnost. Výsledkem je, že N-kanálové zesilovací MOSFETy se běžně nacházejí v přepínacích napájecích zdrojích, DC-DC konvertorech, pohonech motorů, produktech napájených bateriemi, automobilové elektronice, průmyslových řídicích systémech a digitálních obvodech.

Pro většinu moderních elektronických návrhů je tento typ zařízení považován za standardní volbu pro efektivní přepínání a aplikace řízení výkonu.

Konstrukce MOSFETu

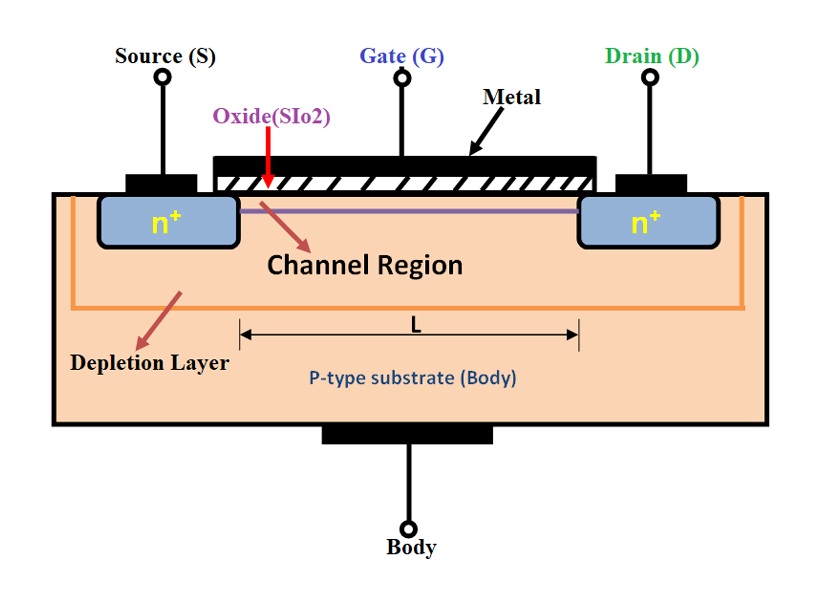

Základní struktura MOSFETu

Provoz MOSFETu je umožněn jeho unikátní vnitřní strukturou. Na rozdíl od zařízení, která vyžadují nepřetržitý vstupní proud pro řízení, MOSFET používá uspořádání izolované brány, které umožňuje napětí efektivně regulovat tok proudu.

Typický MOSFET se skládá ze čtyř hlavních oblastí: brána, dren, zdroj a substrát (tělo). Každá oblast má specifickou roli v řízení a vedení proudu prostřednictvím zařízení.

Dren a zdroj tvoří hlavní vodivou cestu, zatímco brána slouží jako řídicí terminál. Substrát poskytuje polovodičový základ, na kterém je zařízení postaveno. V mnoha praktických MOSFETech je terminál těla interně spojen se zdrojem, což je důvod, proč jsou obvykle externě přístupné pouze tři terminály.

Oxid brány a design izolované brány

Struktura brány je jednou z nejdůležitějších vlastností MOSFETu.

Elektroda brány je umístěna nad povrch polovodiče, ale nedochází k jejímu přímému elektrickému spojení s ním. Mezi bránou a polovodičem leží extrémně tenká izolační vrstva, obvykle vyrobená ze silikagelu (SiO₂).

Když je na bránu aplikováno napětí, vzniká elektrické pole přes tuto oxidovou vrstvu, které ovlivňuje polovodič pod ní. Protože je brána elektricky izolována, během normálního provozu téměř žádný přímý proud neproudí do brány.

Tento design izolované brány umožňuje MOSFETu řídit velké proudy s velmi malým vstupním výkonem a současně udržet efektivní provoz a vysokou přepínací výkonnost.

Oblasti zdroje, dren a substrátu

V typickém N-kanálovém zesilovacím MOSFETu jsou zdroj a dren vytvořeny z silně dopovaných N-typových polovodičových oblastí zasazených do P-typového substrátu.

Zdroj funguje jako vstupní bod pro nosiče náboje, zatímco dren slouží jako výstupní bod. Mezi těmito dvěma oblastmi leží oblast kanálu, která se stává vodivou, když je aplikováno příslušné napětí na bráně.

Při nulovém napětí na bráně neexistuje žádná vodivá cesta mezi zdrojem a drenem v zesilovacím MOSFETu. I když jsou zdroj a dren fyzicky přítomny, proud nemůže volně proudit, protože kanál ještě nebyl vytvořen.

Tento obvykle vypnutý stav je jedním z hlavních důvodů, proč jsou zesilovací MOSFETy široce používány v přepínacích aplikacích.

Tvorba vodivého kanálu

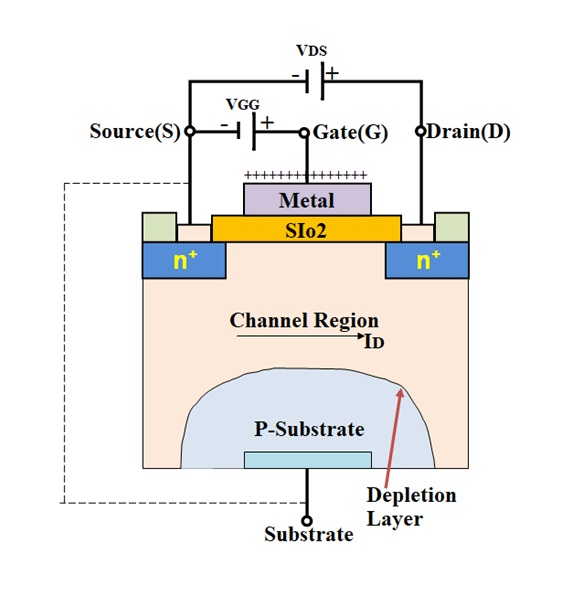

Nejvýznamnější proces uvnitř MOSFETu probíhá, když je na bránu aplikováno napětí.

Jakmile je na N-kanálový MOSFET aplikováno kladné napětí na bráně, vzniká elektrické pole přes oxidovou vrstvu. Toto pole přitahuje elektrony směrem k povrchu polovodiče přímo pod bránou.

Zpočátku se v této oblasti nahromadí pouze malé množství nosičů náboje. Jak napětí na bráně narůstá, více elektronů se shromažďuje pod oxidovou vrstvou, dokud se nevytvoří kontinuální vodivá cesta mezi zdrojem a drenem.

Tato cesta se nazývá vodivý kanál.

Jakmile je kanál vytvořen, může mezi odtokem a zdrojem proudit proud, kdykoli je přítomno napětí odtok-zdroj. Zvyšující se napětí na bráně dále posiluje kanál, snižuje jeho odpor a umožňuje větší průtok proudu zařízením.

Schopnost vytvářet, posilovat, oslabovat nebo eliminovat tento kanál pomocí napětí na bráně je základním provozním principem, který umožňuje MOSFETům fungovat jako vysoce účinné elektronické spínače a řídicí zařízení.

Provozní princip MOSFETu

Jak napětí na bráně řídí tok proudu

MOSFET řídí tok proudu mezi terminály odtoku a zdroje prostřednictvím napětí aplikovaného na bránu. Na rozdíl od bipolárního tranzistoru (BJT), který vyžaduje trvalý vstupní proud, MOSFET pracuje především prostřednictvím elektrického pole. To umožňuje řídit velké proudy s velmi malým výkonem na bráně, což činí zařízení vysoce efektivním pro aplikace přepínání a řízení signálů.

Brána je oddělena od polovodičového materiálu velmi tenkou vrstvou oxidu křemičitého (SiO₂). Když je na bránu aplikováno napětí, vzniká elektrické pole přes tuto izolační vrstvu. I když brána fyzicky nekontaktuje polovodičový kanál, elektrické pole ovlivňuje rozložení nosičů náboje uvnitř zařízení.

Jak se mění napětí na bráně, mění se také vodivost oblasti mezi odtokem a zdrojem. To umožňuje MOSFETu fungovat jako řízený elektronický spínač schopný regulovat tok proudu s vysokou účinností a přesností.

Napětí spínání a vytváření kanálu

Vytváření vodivého kanálu je jedním z nejdůležitějších procesů v provozu MOSFETu.

V typickém N-kanálovém MOSFETu protéká mezi odtokem a zdrojem jen velmi málo nebo žádný proud, když není aplikováno žádné napětí na bránu. Za těchto podmínek existuje pouze velmi malý únikový proud, protože vodivý kanál ještě nebyl vytvořen.

Když je aplikováno pozitivní napětí na bránu, elektrony jsou přitahovány k povrchu polovodiče přímo pod vrstvou oxidu brány. Zpočátku se v této oblasti hromadí pouze malé množství nosičů náboje, takže vodivost zůstává omezena.

Jak napětí na bráně dále roste, shromažďuje se pod bránou více elektronů. Nakonec se nahromadí dostatek nosičů náboje na vytvoření kontinuální vodivé dráhy mezi zdrojem a odtokem. Tato dráha se nazývá kanál.

Jakmile se kanál vytvoří, může proud protékat MOSFETem, kdykoli je přítomno napětí odtok-zdroj. Zvyšující se napětí na bráně dále posiluje kanál, snižuje jeho odpor a dovoluje větší tok proudu.

Minimální napětí brány vůči zdroji potřebné k vytvoření tohoto vodivého kanálu se nazývá napětí spínání (VTH). Pod tímto napětím zůstává MOSFET vypnutý nebo jen slabě vodivý. Jakmile je překročeno napětí spínání, normalizovaná vodivost začíná a proud odtoku rychle roste.

Protože napětí spínání určuje, kdy MOSFET začne vést, je to důležitý parametr při výběru zařízení pro logické obvody, ovladače motorů, napěťové měniče a aplikace přepínání.

Provoz MOSFETu v režimu vyčerpání

MOSFET v režimu vyčerpání obsahuje vodivý kanál i když není aplikováno žádné napětí na bránu. Protože kanál již existuje, může požít proud mezi odtokem a zdrojem při VGS = 0 V. Z tohoto důvodu se MOSFETy v režimu vyčerpání často označují jako zařízení normálně zapnutá.

Když je aplikováno pozitivní napětí na bránu N-kanálového MOSFETu v režimu vyčerpání, jsou do oblasti kanálu přitahovány další elektrony. To zvyšuje vodivost kanálu, snižuje odpor a umožňuje větší tok proudu odtoku.

Když je aplikováno záporné napětí na bránu, elektrony jsou od kanálové oblasti odsouvány. V důsledku toho se kanál zúží, odpor se zvýší a tok proudu se sníží.

Pokud se záporné napětí na bráně stane dostatečně velkým, kanál může být zcela vyčerpán. V tuto chvíli tok proudu zastaví a MOSFET přejde do stavu vypnutí.

Protože kanál již existuje při nulovém napětí na bráně, MOSFETy v režimu vyčerpání mohou fungovat v podmínkách jak posílení, tak vyčerpání. Pozitivní napětí na bráně zvyšuje vodivost, zatímco záporné napětí na bráně ji snižuje.

Provoz MOSFETu v režimu posílení

MOSFET v režimu posílení funguje jinak, protože při nulovém napětí na bráně neexistuje žádný vodivý kanál.

Protože proud nemůže proudit, dokud není kanál vytvořen, MOSFETy v režimu posílení jsou známy jako zařízení normálně vypnutá. Tato charakteristika je v mnoha elektronických systémech velmi žádoucí, protože zařízení zůstává neaktivní, dokud není záměrně zapnuto.

Když napětí mezi hradlem a zdrojem překročí prahové napětí, elektrony se začnou shromažďovat pod vrstvou oxidu hradla. Jak se hromadí další nositelé náboje, vzniká vodivý kanál mezi zdrojem a odporem.

Jakmile je kanál vytvořen, proud začíná protékat zařízením. Zvýšení napětí na hradle dále posiluje kanál, snižuje odpor kanálu a umožňuje větší odtokový proud.

Pokud je napětí na hradle odstraněno nebo klesne pod prahové napětí, vodivý kanál zmizí a proudění se zastaví. MOSFET se potom vrací do své vypnuté polohy.

Díky tomuto předvídatelnému a efektivnímu chování jsou MOSFETy s vylepšeným režimem široce používány v napájecích zdrojích, digitálních obvodech, regulátorech motorů, systémech napájených z baterií, PWM obvodech a aplikacích elektronického spínání.

Provozní oblasti MOSFET

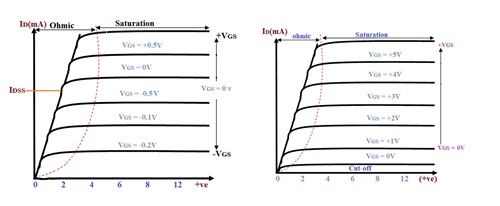

Elektrické chování MOSFETu s vylepšeným režimem je obvykle popisováno pomocí tří provozních oblastí: vypnutí, liniární (ohmická) a saturace. Tyto oblasti představují různé úrovně formování kanálu a vedení proudu.

Oblast vypnutí

V oblasti vypnutí zůstává napětí na hradle pod prahovým napětím. Protože vodivý kanál se ještě nevytvořil, je průtok proudu mezi odporem a zdrojem extrémně malý. Za těchto podmínek se MOSFET chová jako otevřený spínač a zůstává v vypnutém stavu.

Liniární (ohmická) oblast

Když napětí na hradle stoupne nad prahové napětí, vytvoří se vodivý kanál a proud začne protékat. V této oblasti se MOSFET chová podobně jako ovladatelný odpor.

Napětí na hradle i napětí mezi odporem a zdrojem ovlivňují odtokový proud. Jak se kanál stává silnějším, odpor klesá a průtok proudu se zvyšuje. Tato oblast se obvykle používá v aplikacích spínání, kde je MOSFET plně zapnutý a vykazuje velmi nízký zapínací odpor.

Oblast saturace

Jak se provozní podmínky nadále mění, MOSFET vstupuje do oblasti saturace. V tomto stavu je kanál silně vytvořen a odtokový proud je primárně řízen napětím na hradle spíše než napětím mezi odporem a zdrojem.

Oblast saturace je obzvlášť důležitá v analogových obvodech a v aplikacích zesilovačů, protože poskytuje stabilní a předvídatelnou kontrolu proudu.

Důležitost provozních oblastí MOSFET

Pochopení provozních oblastí MOSFET je nezbytné pro navrhování efektivních a spolehlivých elektronických obvodů.

V aplikacích spínání je MOSFET obvykle řízen mezi vypnutými a plně vodivými stavy, aby se minimalizovalo ztráty energie a zlepšila účinnost. V obvodech zesilovače se provoz často udržuje v oblasti saturace, aby se dosáhlo stabilního zesílení signálu.

Oblasti vypnutí, liniární a saturace poskytují praktickou interpretaci chování napětí-proudu MOSFET a vysvětlují, jak zařízení reaguje za různých provozních podmínek. Pochopení těchto oblastí pomáhá zajistit správný výběr MOSFET, efektivní výkon obvodu a spolehlivý dlouhodobý provoz.

MOSFET jako spínač

Základní spínací operace

Jedním z nejběžnějších využití MOSFETu je elektronické spínání. V této roli MOSFET funguje jako ovladatelná cesta pro proud protékající k zátěži. Běžné zátěže zahrnují LED, lampy, motory, relé, elektromagnety, topení a obvody napájení.

Když je aplikováno vhodné napětí mezi hradlem a zdrojem (VGS), vytvoří se vodivý kanál mezi odporem a zdrojem. Proud pak protéká zátěží a umožňuje připojenému zařízení pracovat.

Když je napětí na hradle sníženo pod požadovanou úroveň nebo úplně odstraněno, vodivý kanál zmizí a proudění se zastaví. Zátěž se pak vypne. Protože akce spínání je řízena napětím spíše než proudem hradla, MOSFET může řídit velké proudy pomocí relativně malého řídícího signálu.

Výhody spínání pomocí MOSFET

Na rozdíl od mechanických spínačů, MOSFETy neobsahují žádné pohyblivé kontakty. V důsledku toho se spínání provádí elektronicky bez fyzického opotřebení, což umožňuje extrémně rychlou a spolehlivou operaci.

Tato charakteristika umožňuje MOSFETům provádět tisíce nebo dokonce miliony spínacích cyklů za sekundu. Takový výkon je nezbytný v napájecích zdrojích, regulátorech motorů, komunikačních systémech, digitální elektronice a v zařízeních napájených z baterií.

Další výhodou je vysoký vstupní odpor MOSFETu. Protože je téměř žádný stejnosměrný proud na hradle, řídící obvod spotřebovává velmi málo energie, čímž zlepšuje celkovou účinnost systému.

Nabíjení hradla a odporové rezistory

I když do hradla protéká velmi málo proudu, struktura hradla se chová jako malý kondenzátor. Když je aplikováno napětí, elektrický náboj se hromadí na hradle a musí být uložen, než MOSFET může zapnout.

Když je řídicí signál odstraněn, uložený náboj okamžitě nezmizí. MOSFET může zůstat částečně vodivý, dokud není náboj na bráně vybit.

Aby se předešlo nežádoucím podmínkám zapnutí, je běžně připojen odpor s tahem mezi bránou a zdrojovými terminály. Hodnota přibližně 10 kΩ se často používá v mnoha spínacích obvodech.

Odpor poskytuje výbojovou cestu pro uložený náboj na bráně, což zajišťuje, že napětí na bráně se vrátí na nulu, když je řídicí signál odstraněn. To zlepšuje spínací spolehlivost a pomáhá předcházet falešnému spuštění způsobenému šumem nebo podmínkami plovoucí brány.

PWM Spínání a Řízení Brány

Mnohé aplikace vyžadují nastavitelné řízení výkonu spíše než jednoduché zapnutí-vypnutí. Příklady zahrnují řízení rychlosti motoru, stmívání LED, nabíjecí systémy a napájecí měniče.

V těchto aplikacích jsou MOSFETy často řízeny pomocí modulace šířky impulsu (PWM). PWM rychle spíná MOSFET do a z vypnutého stavu, zatímco mění procento času stráveného v zapnutém stavu.

Delší doba zapnutí dodává více energie do zátěže, zatímco kratší doba zapnutí snižuje průměrnou dodávanou energii.

Protože kapacita brány musí být během provozu PWM opakovaně nabíjena a vybitá, vyšší spínací frekvence kladou větší nároky na obvod řízení brány. Rychlé napěťové přechody mohou také zavádět kmitání, šum a nežádoucí oscilace.

K zlepšení spínací výkonnosti se často vkládá odpor brány mezi řídicí signál a bránu. Tento odpor omezuje nabíjecí proud, zjemňuje napěťové přechody a pomáhá snižovat elektromagnetické rušení (EMI).

Spínání Rezistivních, Kapacitních a Induktivních Zátěží

Chování připojené zátěže výrazně ovlivňuje provoz MOSFETu.

Rezistivní zátěže, jako jsou ohřívače a žárovky, se obecně nejlépe spínají, protože napětí a proud se mění předvídatelným způsobem.

Kapacitní zátěže se chovají jinak. Když je poprvé aplikována energie, nevybitý kondenzátor může vytáhnout velký náběhový proud, který dočasně zatěžuje MOSFET.

Induktivní zátěže, jako jsou motory, cívky relé, transformátory a elektromagnety, představují jinou výzvu. Tyto komponenty ukládají energii v magnetickém poli, zatímco proud teče.

Když se MOSFET náhle vypne, collapsing magnetické pole se snaží udržet tok proudu a generuje vysoké zpětné napětí známé jako zpětná elektromotorická síla (zpětné EMF). Tento napěťový impuls může poškodit MOSFET, pokud není poskytnuta adekvátní ochrana.

Ochranné Komponenty pro Spolehlivé Spínání

Další ochranné komponenty jsou často vyžadovány, aby se zajistila spolehlivá funkce MOSFETu, zejména při spínání induktivních nebo kapacitních zátěží.

Zpětná dioda je běžně připojena přes induktivní zátěže, jako jsou cívky relé a stejnosměrné motory. Když se MOSFET vypne, dioda poskytuje bezpečnou výbojovou cestu pro uloženou energii a zabraňuje poškozujícím napěťovým impulsům.

Pro aplikace s vyšším výkonem se mohou používat snubberové obvody k absorpci přechodné energie a snížení napěťového přetížení. TVS diody mohou omezit nadměrná napětí dříve, než dosáhnou škodlivých úrovní, zatímco obvody omezující proud pomáhají kontrolovat náběhový proud během spuštění.

Kombinací vhodných technik řízení brány s odpovídajícími ochrannými komponenty mohou MOSFETy fungovat jako vysoce spolehlivé spínače v nízkoenergetických i vysoceenergetických elektronických systémech.

MOSFET Obaly

Proč mají MOSFET Obaly význam

Výkon MOSFETu závisí nejen na polovodičovém čipu uvnitř zařízení, ale také na vnějším obalu, který jej obklopuje. Obal ovlivňuje důležité charakteristiky, jako jsou schopnost vést proud, odvod tepla, spínací výkon, mechanická pevnost, metoda montáže a celková velikost.

Jak se úrovně proudu zvyšují, MOSFET generuje více tepla. Pokud není toto teplo efektivně odváděno, stoupá teplota spojení, což může snížit výkon a spolehlivost. Nadměrné teploty mohou dokonce způsobit předčasné selhání zařízení. Z tohoto důvodu je výběr obalu stále důležitější v aplikacích napájecí elektroniky.

MOSFETy malé signály používané v nízkoenergetických obvodech obvykle upřednostňují kompaktní velikost a minimální místo na PCB. MOSFETy pro vysoký výkon však často vyžadují větší obaly schopné efektivně odvádět teplo, zatímco podporují vyšší úrovně proudu.

Hlavní Typy MOSFET Obalů

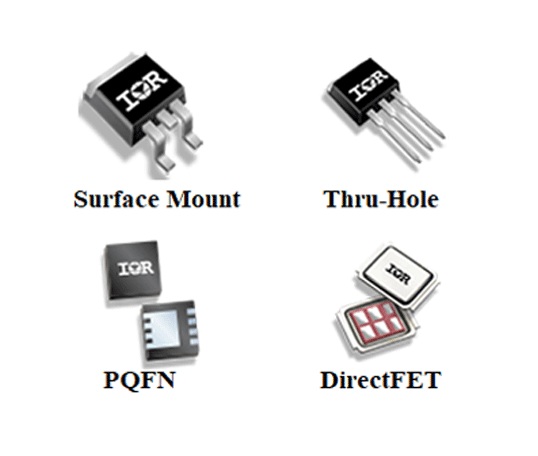

MOSFET obaly jsou obecně rozděleny do čtyř hlavních kategorií:

• Povrchově montované obaly

• Obaly s průchozími otvory

• PQFN obaly

• DirectFET obaly

Každý typ obalu je navržen tak, aby splnil specifické elektrické, tepelně a mechanické požadavky. Nejvhodnější volba závisí na faktorech, jako jsou úroveň výkonu, dostupné místo na desce, výrobní metoda a požadavky na chlazení.

Pouzdra pro povrchovou montáž

MOSFETy pro povrchovou montáž jsou navrženy tak, aby byly pájeny přímo na povrch tištěného obvodu (PCB). Tato pouzdra se široce používají v moderní elektronice, protože podporují automatizovanou montáž a umožňují vysokou hustotu komponentů na kompaktních deskách obvodů.

Jejich malá velikost je činí vhodnými pro přenosnou elektroniku, komunikační zařízení, vestavěné systémy, produkty napájené z baterie a kompaktní napájecí měniče.

Běžné pouzdra MOSFET pro povrchovou montáž zahrnují:

• TO-263 (D²PAK)

• TO-252 (DPAK)

• MO-187

• SO-8

• SOT-223

• SOT-23

• TSOP-6

Tyto typy pouzder se často nacházejí v regulačních obvodech napětí, DC-DC měničích, obvodech správy baterií a aplikacích spínání s nízkým až středním výkonem.

Pouzdra pro montáž do otvorů

Pouzdra MOSFET pro montáž do otvorů používají kovové konektory, které procházejí otvory v PCB a jsou pájené na opačné straně desky. Tato konstrukce poskytuje silné mechanické spojení a často podporuje vyšší úrovně výkonu než menší pouzdra pro povrchovou montáž.

Větší velikost pouzder pro montáž do otvorů také usnadňuje jejich připojení k externím chladičům, což zlepšuje tepelný výkon v náročných aplikacích.

Běžná pouzdra MOSFET pro montáž do otvorů zahrnují:

• TO-262

• TO-251

• TO-274

• TO-220

• TO-247

Mezi nimi je pouzdro TO-220 jedním z nejznámějších a nejčastěji používaných. Často se vyskytuje v napájecích zdrojích, regulátorech motorů, nabíječkách baterií, systémech solární energie a průmyslové elektronice.

Pro aplikace s vyšším proudem jsou často preferována pouzdra TO-247, protože jejich větší velikost umožňuje zlepšené odvod tepla a vyšší kapacitu zpracování výkonu.

PQFN Pouzdra

Pouzdra Power Quad Flat No-Lead (PQFN) jsou navržena pro aplikace, které vyžadují jak kompaktní velikost, tak efektivní tepelný výkon.

Na rozdíl od tradičních pouzder s vývody, PQFN zařízení používají odkryté kovové plošky pod tělem pouzdra. Tento design vytváří kratší elektrické cesty a snižuje parazitní indukčnost, což pomáhá zlepšit spínací výkon v obvodech s vysokou frekvencí.

Běžné velikosti pouzder PQFN zahrnují:

• PQFN 2 × 2

• PQFN 3 × 3

• PQFN 3.3 × 3.3

• PQFN 5 × 4

• PQFN 5 × 6

Tato pouzdra se běžně používají v DC-DC měničích, modulech správy výkonu, přenosných zařízeních a návrzích PCB s vysokou hustotou, kde jsou důležité jak účinnost, tak úspora místa.

DirectFET Pouzdra

Technologie DirectFET byla vyvinuta speciálně pro aplikace s vysokým výkonem, kde je řízení teploty klíčové.

V konvenčních pouzdrech musí teplo putovat několika vrstvami, než dosáhne PCB nebo chladicí plochy. Pouzdra DirectFET zkracují tuto tepelnou cestu, zlepšují účinnost přenosu tepla a snižují tepelný odpor.

Výsledkem je zlepšený chladicí výkon, snížené elektrické ztráty a vyšší efektivita při podmínkách provozu s vysokým proudem.

Běžné typy pouzder DirectFET zahrnují:

• DirectFET M4

• DirectFET MA

• DirectFET MD

• DirectFET ME

• DirectFET S1

• DirectFET SH

Tato pouzdra se běžně používají v napájecích zdrojích serverů, telekomunikačních zařízeních, vysoce efektivních napájecích měničích a pokročilých systémech správy výkonu.

Jak vybrat správné pouzdro MOSFET

Výběr pouzdra MOSFET zahrnuje více než jen zvolení fyzické velikosti, která se vejde na desku obvodu. Pouzdro přímo ovlivňuje tepelný výkon, účinnost, spolehlivost a dlouhodobou provozní životnost.

Během výběru pouzdra by mělo být posouzeno několik faktorů:

• Jmenovité napětí

• Jmenovitý proud

• Schopnost odvodu tepla

• Spínací frekvence

• Tepelný výkon

• Dostupný prostor na PCB

• Chladicí metoda

• Požadavky na mechanické upevnění

Například kompaktní pouzdro pro povrchovou montáž může být ideální pro přenosné elektronické zařízení, kde je prostor omezený a úrovně výkonu jsou relativně nízké. Avšak stejné pouzdro může mít problémy s odvodem tepla v řídicím systému motoru s vysokým odběrem nebo průmyslovém napájecím zdroji.

Naopak větší pouzdro s podporou chladiče může zabírat více místa na desce, ale může poskytnout výrazně lepší tepelný výkon a vyšší kapacitu zpracování výkonu.

Výběr pouzdra je zvláště důležitý v oblasti výkonové elektroniky. I když mají dva MOSFETy podobné elektrické specifikace, rozdíly ve konstrukci pouzdra mohou vést k podstatným rozdílům v nárůstu teploty, účinnosti a spolehlivosti. Správně vybrané pouzdro pomáhá udržovat nižší provozní teploty, zlepšuje dlouhodobou stabilitu a umožňuje MOSFETu provozovat bezpečně za náročných podmínek.

Z tohoto důvodu by měla být volba pouzdra vždy hodnocena spolu s napěťovými hodnotami, proudovými hodnotami, spínacími charakteristikami a tepelnými požadavky při výběru MOSFETu pro návrh.

Závěr

MOSFETy kombinují vysoký vstupní odpor, rychlou spínací rychlost, nízké požadavky na řídicí energii a efektivní řízení proudu, což z nich činí nezbytné komponenty v moderních obvodech. Pochopení jejich struktury, provozu, typů, charakteristik a možností pouzdra pomáhá při výběru správného MOSFETu pro konverzi energie, řízení motorů, digitální logiku a další elektronické aplikace.

Často kladené otázky [FAQ]

1. Proč dominují MOSFETy v režimu s vylepšením N-kanálu v moderních návrzích silové elektroniky?

MOSFETy v režimu s vylepšením N-kanálu kombinují několik důležitých výhod, včetně nízkého odporu v zapnutí, rychlé spínací rychlosti, vysoké schopnosti proudu a běžného vypnutí. Protože zůstávají vypnuté, dokud není aplikováno napětí na bránu, zvyšují bezpečnost a snižují spotřebu energie v pohotovostním režimu. Jejich účinnost a výkon je činí preferovanou volbou pro napájecí zdroje, pohony motorů, DC-DC měniče, bateriové systémy a průmyslové řídicí aplikace.

2. Jak přispívá struktura izolované brány k účinnosti MOSFETu?

Brána MOSFETu je oddělena od polovodičového kanálu tenkou vrstvou oxidu křemičitého, která brání průtoku trvalého proudu do brány. To umožňuje ovládat zařízení primárně napětím namísto proudem. V důsledku toho řídicí obvod spotřebovává velmi málo energie, což MOSFETu poskytuje extrémně vysoký vstupní odpor a činí ho velmi efektivním pro spínací a řídicí aplikace.

3. Proč je prahové napětí důležitým parametrem při výběru MOSFETu?

Prahové napětí určuje minimální napětí mezi bránou a zdrojem, které je potřeba k vytvoření vodivého kanálu mezi drenážím a zdrojem. Pokud napětí na bráně tuto hodnotu nepřekročí, MOSFET se nemusí plně zapnout, což vede k vyššímu odporu a ztrátám energie. Výběr vhodného prahového napětí zajišťuje spolehlivý spínací výkon a správnou funkci zamýšleného řídicího obvodu.

4. Proč jsou ochranné komponenty často požadovány při spínání induktivních zátěží s MOSFETem?

Induktivní zátěže, jako jsou motory, relé a solenoidy, ukládají energii v magnetickém poli během provozu. Když MOSFET vypne, kolaps magnetického pole generuje vysokonapěťový špičkový impuls známý jako zpětné EMF. Bez ochrany může toto napětí poškodit MOSFET. Komponenty jako diody pro zpětný chod, TVS diody a snubberové obvody pomáhají absorbovat nebo přesměrovat tuto energii a zlepšují spínací spolehlivost.

5. Jak ovlivňuje výběr pouzdra MOSFETu výkon obvodu a spolehlivost?

Pouzdro MOSFETu ovlivňuje odvod tepla, schopnost snášet proud, spínací výkon a dlouhodobou spolehlivost. Pouzdro, které nedokáže účinně odvádět teplo, může způsobit překročení teploty spojení a snížení životnosti zařízení. Výběr správného pouzdra zajišťuje dostatečné chlazení, stabilní provoz a bezpečný výkon při požadovaných napěťových, proudových a výkonových podmínkách.
