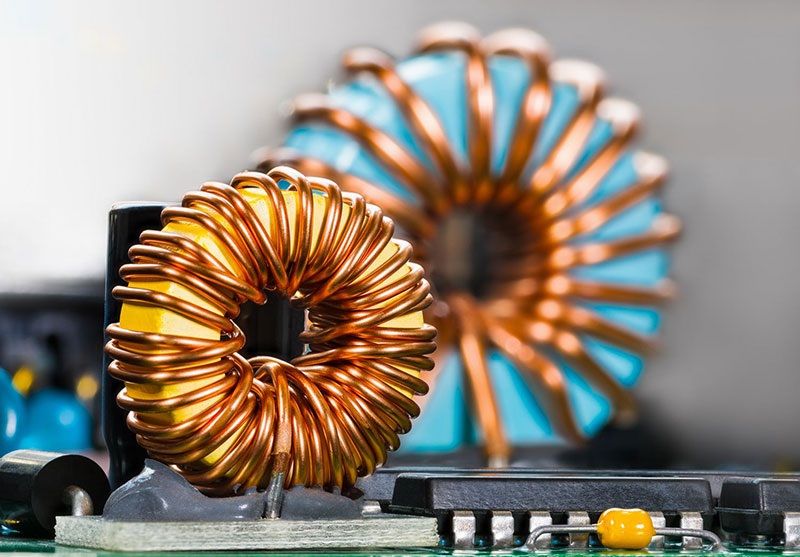

Induktory vysvětlené: typy, pracovní princip, vzorce a aplikace

Induktory jsou pasivní elektronické součástky, které ukládají energii v magnetickém poli a odolávají náhlým změnám v proudu. Jsou široce používány v napájecích zdrojích, filtrech, měničích, RF obvodech a systémech zpracování signálů. Tento článek vysvětluje, jak induktory fungují, jak se liší od kondenzátorů, jejich symboly, vzorce, typy, chování v obvodu a praktické aplikace.

Katalog

Co je to induktor?

Induktor je základní elektronická součástka, která se obvykle vyrábí navinutím vodivého drátu do tvaru cívky. Ačkoli může občas vypadat podobně jako rezistor na desce obvodu, způsob, jakým funguje, je zcela odlišný.

Jak induktor funguje

Když elektrický proud protéká cívkou, nepohybuje se jednoduše drátem. Jak se proud pohybuje kolem každého otočení cívky, vytváří magnetické pole kolem vodiče. Magnetická pole produkovaná jednotlivými otočeními se kombinují a koncentrují kolem cívky, čímž vytvářejí silnější celkový magnetický efekt.

Tato schopnost vytvářet a ukládat energii v magnetickém poli dává součástce vlastnost známou jako indukčnost. Díky této vlastnosti induktor přirozeně odolává rychlým změnám v průtoku proudu. Například, když se proud pokouší náhle zvýšit nebo snížit, magnetické pole kolem cívky se mění a produkuje efekt, který odolává této změně. V důsledku toho se proud obvykle mění pozvolněji, než okamžitě.

Proč jsou induktory důležité

Schopnost odolávat náhlým změnám proudu činí induktory cennými v mnoha elektronických systémech. Jsou běžně používány v napájecích zdrojích, kde pomáhají regulovat tok energie, v filtrech, kde snižují nežádoucí elektrický šum, a v obvodech zpracování signálů, kde pomáhají tvarovat a kontrolovat elektrické signály.

Induktor vs kondenzátor

Induktory a kondenzátory jsou oba komponenty pro ukládání energie používané v elektronických obvodech, ale ukládají energii v různých formách a reagují různě na elektrické změny. Kondenzátor ukládá energii v elektrickém poli, které vzniká mezi jeho vodivými deskami, zatímco induktor ukládá energii v magnetickém poli vytvořeném kolem své cívky, když jím prochází proud. Ačkoli obě součástky mohou dočasně ukládat a uvolňovat energii, jejich chování v obvodu je zásadně odlišné.

Jak reagují na elektrické změny

Hlavní rozdíl mezi induktorem a kondenzátorem spočívá v tom, čemu každý prvek odolává. Kondenzátor odolává náhlým změnám napětí, zatímco induktor odolává náhlým změnám proudu.

Když je na kondenzátor aplikováno napětí, elektrický náboj se hromadí na jeho deskách a vytváří elektrické pole, které ukládá energii. Pokud se napětí v obvodu rychle zvedne nebo klesne, kondenzátor absorbuje nebo uvolňuje náboj, aby zpomalil změnu napětí. Toto chování činí kondenzátory užitečnými pro vyhlazování napětí, filtraci šumu a stabilizaci napájecího zdroje.

Jak se uvolňuje uložená energie

Induktor se chová jinak, protože reaguje na změny v proudu spíše než na napětí. Jak proudu protéká cívkou, kolem vinutí se vyvine magnetické pole a ukládá energii. Pokud se proudu pokusí rychle zvýšit nebo snížit, měnící se magnetické pole generuje napětí, které změnu odporuje. Tento efekt pomáhá omezit náhlé variace proudu a udržovat plynulejší tok proudu. Výsledkem je, že induktory se běžně používají v napájecích převodnících, filtrech a systémech skladování energie.

Rozdíl se také stává zřejmý, když se uložená energie uvolní. U kondenzátoru proudí uložený náboj z desek, když se elektrické pole zhroutí, a vrací uloženou energii zpět do obvodu. U induktoru generuje kolaps magnetického pole napětí přes cívku, když se proud snižuje. Polarita tohoto indukovaného napětí je opačná k napětí, které původně vytvořilo proud, což způsobuje, že induktor odporuje redukci toku proudu.

Klíčové rozdíly na první pohled

Charakteristika	Kondenzátor	Induktor
Metoda ukládání energie	Elektrické pole	Magnetické pole
Primární reakce	Reaguje na změny napětí	Reaguje na změny proudu
Odporuje	Náhlým změnám napětí	Náhlým změnám proudu
Uvolnění energie	Skrze vybití uloženého náboje	Skrze kolaps magnetického pole
Běžné aplikace	Filtrace, vyhlazování napětí, oddělení	Napájecí převod, filtrace, skladování energie

Nejvýznamnějším rozdílem je, že kondenzátor odolává náhlým změnám napětí, zatímco induktor odolává náhlým změnám proudu. Kondenzátor ukládá energii v elektrickém poli, zatímco induktor ukládá energii v magnetickém poli. Tyto základní charakteristiky určují, jak se každý komponent chová a proč oba hrají důležité role v moderních elektronických obvodech.

Symboly induktorů

Obvodové diagramy používají symboly k reprezentaci elektronických komponentů v jednoduché a snadno čitelné formě. Místo kreslení skutečné fyzické části používají inženýři standardizované symboly, které ukazují funkci komponentu a zároveň udržují schéma přehledné a uspořádané. Symbol induktoru je navržen tak, aby připomínal nejvýraznější rys komponentu, což je jeho vinutá drátěná cívka.

Základní symbol induktoru

Standardní symbol induktoru je nakreslen jako série zakřivených smyček nebo oblouků spojených v řadě. Tyto smyčky reprezentují závity drátu, které jsou navinuty dohromady, aby vytvořily cívku. I když je symbol mnohem jednodušší než skutečný komponent, poskytuje rychlé vizuální indikaci, že zařízení ukládá energii prostřednictvím magnetického pole generovaného proudem protékajícím vinutím.

Při čtení obvodového diagramu okamžitě identifikuje tento symbol ve tvaru cívky komponent jako induktor. Počet smyček zobrazených ve symbolu je obvykle symbolický a nepředstavuje skutečný počet závitů drátu uvnitř fyzického zařízení.

Symboly induktorů s magnetickými jádry

Některé induktory jsou vyrobeny s magnetickým jádrem umístěným uvnitř nebo kolem cívky. Aby se toto provedení ukázalo, obvodové symboly často obsahují dvě paralelní čáry umístěné vedle symbolu cívky. Tyto čáry naznačují, že vinutí není vzduchové a že je přítomný magnetický materiál.

Magnetické jádro pomáhá soustředit a posílit magnetické pole vzniklé, když proud protéká cívkou. Vzhledem k tomu, že se magnetické pole stává více koncentrovaným, induktor může dosáhnout vyšší hodnoty indukčnosti, aniž by vyžadoval velké zvýšení počtu závitů drátu. Výsledkem je, že typ jádra použitý má přímý dopad na elektrické vlastnosti a výkon komponentu.

Proč je symbol jádra důležitý

Přítomnost nebo nepřítomnost paralelních čar poskytuje důležité informace o tom, jak je induktor konstruován a jak se bude chovat v obvodu. Induktor s vzduchovým jádrem je obvykle zobrazen pouze pomocí symbolu cívky, zatímco induktor typu jádra zahrnuje další paralelní čáry. Toto vizuální rozlišení pomáhá inženýrům rychle identifikovat typ komponentu a pochopit jeho očekávanou sílu magnetického pole, vlastnosti indukčnosti a výkon obvodu při zkoumání schématu.

Jak induktor funguje

Jak se vytváří magnetické pole

Činnost induktoru vychází z jednoduchého elektrického principu: kdykoli elektrický proud protéká vodičem, kolem tohoto vodiče se vytváří magnetické pole. Pokud proud protéká jedním přímým drátem, vyprodukované magnetické pole je relativně slabé a rozprostírá se na větší ploše.

Aby byl tento magnetický efekt mnohem silnější, je drát navinut do cívky. Jak se drát obaluje otočku za otočkou, magnetické pole generované každým okruhem se překrývá s poli produkovanými sousedními okruhy. Tato magnetická pole se navzájem posilují, čímž vytvářejí silnější a koncentrovanější magnetické pole kolem cívky. Tato uspořádání ve tvaru cívky se běžně nazývá solenoid.

Co se stane, když je aplikováno napětí

Když je napěťový zdroj připojen k induktoru, proud okamžitě neskočí na svou maximální hodnotu. Místo toho proud začne proudit cívkou a postupně se zvyšuje. Současně se začíná formovat magnetické pole kolem cívky.

Jak se proud neustále zvyšuje, magnetické pole také sílí. Toto rostoucí magnetické pole ukládá energii a mění se kontinuálně během zvyšování proudu. Měnivé magnetické pole pak produkuje indukované napětí ve stejné cívce. Podle Lenzova zákona je směr tohoto indukovaného napětí vždy takový, že se staví proti změně, která jej vytvořila.

V důsledku toho, když se proud snaží zvýšit, indukované napětí působí proti tomuto nárůstu. Tento protichůdný efekt omezuje, jak rychle může proud růst, i když je na induktoru aplikováno napětí.

Proč se proud mění postupně

Tentýž princip platí, když proud klesá. Jak začíná proud klesat, magnetické pole obklopující cívku se začíná zhroutit. Kolabující magnetické pole opět generuje indukované napětí, ale tentokrát působí k udržení stávajícího průtoku proudu.

Protože induktor neustále vytváří napětí, které působí proti rychlým změnám proudu, proud procházející cívkou nemůže okamžitě vzrůst ani klesnout. Místo toho se mění hladce a postupně v průběhu času. Čím větší indukčnost, tím větší odpor vůči náhlým změnám proudu.

Proč je toto chování užitečné

Schopnost odolávat rychlým změnám proudu je to, co činí induktory cennými v mnoha elektronických systémech. Zpomalením náhlých výkyvů proudu pomáhají induktory vytvářet stabilnější a kontrolovanější průtok elektrické energie.

Z tohoto důvodu jsou induktory široce používány pro vyhlazování proudu, kde snižují ostré variace proudu, a pro filtrování, kde pomáhají odstraňovat nežádoucí elektrický šum. Jsou také používány pro ukládání energie, dočasně ukládají energii v magnetickém poli a uvolňují ji, když je to potřeba. V energetické elektronice a regulačních obvodech hrají induktory důležitou roli při regulaci a kontrole průtoku proudu, což pomáhá obvodům fungovat efektivněji a spolehlivěji.

Měření induktoru

Výkon induktoru je popsán jeho indukčností, která naznačuje, jak silně komponenta proti změnám proudu odporuje. I když induktor funguje tak, že vytváří magnetické pole, přímé měření magnetického pole obvykle není praktické. Síla magnetického pole závisí na množství proudu procházejícího cívkou, takže pole se může kontinuálně měnit, jak se mění podmínky obvodu.

Z tohoto důvodu inženýři obvykle hodnotí induktor pozorováním jeho elektrického chování, spíše než měřením jeho magnetického pole. Nejužitečnější charakteristikou je napětí generované při změně proudu procházejícího cívkou. Tento vztah poskytuje konzistentní a praktický způsob, jak definovat indukčnost.

Vztah mezi napětím a proudem

Když proud procházející induktorem roste nebo klesá, měnící se magnetické pole kolem cívky generuje napětí. Čím rychleji se proud mění, tím větší se generované napětí stává. Tento vztah je vyjádřen následující rovnicí:

Kde:

V = napětí na induktoru

L = indukčnost

I = proud

t = čas

dI/dt = rychlost změny proudu s ohledem na čas

Tato rovnice ukazuje, že napětí na induktoru závisí na dvou faktorech: hodnotě indukčnosti a rychlosti, jakou se proud mění. Pokud se proud mění pomalu, generované napětí je relativně malé. Pokud se proud mění rychle, generované napětí se stává mnohem větším.

Jednotky indukčnosti

Indukčnost je měřena v Henries (H). Tato jednotka je pojmenována po Josephu Henrym, vědci, jehož práce významně přispěla k studiu elektromagnetické indukce.

Hodnota jednoho Henrika představuje relativně velké množství indukčnosti. Z tohoto důvodu jsou většina induktorů používaných v elektronickém vybavení specifikována pomocí menších jednotek.

Běžné jednotky indukčnosti zahrnují:

Millihenry (mH) = jedna tisící henry (0.001 H)

Microhenry (µH) = jedna miliontina henry (0.000001 H)

Nanohenry (nH) = jedna miliardtina henry (0.000000001 H)

Malé signální a vysokofrekvenční obvody často používají induktory s hodnocením v nanohenrech (nH) nebo mikrohenrech (µH), zatímco větší aplikace související s výkonem mohou používat milihenry (mH) nebo vyšší hodnoty.

Odhadnutí indukčnosti cívky

Indukčnost cívky je ovlivněna její fyzickou konstrukcí. Faktory, jako je počet závitů drátu, velikost cívky, materiál jádra a celková délka cívky, všechny ovlivňují konečnou hodnotu indukčnosti.

Pro jednoduchou cívku lze indukčnost odhadnout pomocí následující rovnice:

Kde:

• L = indukčnost

• μ = permeabilita materiálu jádra

• n = počet závitů v cívce

• a = průřezová plocha cívky

• l = délka cívky

Faktory ovlivňující indukčnost

Každá část rovnice má přímý vliv na hodnotu indukčnosti. Zvyšování počtu závitů (n) umožňuje větší interakci magnetického pole mezi závity cívky, což značně zvyšuje indukčnost. Vzhledem k tomu, že počet závitů je ve výrazu na druhou, i mírné zvýšení závitů může vyústit v velké zvýšení indukčnosti.

Permeabilita materiálu jádra (μ) také hraje hlavní roli. Materiály s vyšší permeabilitou účinněji koncentrují magnetický tok, což vede k větší indukčnosti než u designu s vzduchovým jádrem stejné velikosti.

Průřezová plocha (a) ovlivňuje prostor dostupný pro magnetický tok. Větší plocha obecně zvyšuje indukčnost. Naopak zvýšení délky cívky (l) rozšiřuje magnetické pole na delší vzdálenost, což obvykle snižuje indukčnost.

Upravováním těchto fyzických charakteristik mohou inženýři navrhovat induktory s konkrétními hodnotami indukčnosti potřebnými pro filtrování, ukládání energie, převod výkonu a signálové zpracování.

Různé typy induktorů

Vykon induktoru závisí nejen na počtu závitů v jeho cívce, ale také na materiálu umístěném uvnitř vinutí. Když proud prochází cívkou, vytváří se kolem ní magnetické pole. Charakteristiky tohoto magnetického pole jsou silně ovlivněny materiálem, kterým magnetický tok prochází.

Pro zlepšení magnetické účinnosti mnoho induktorů používá jádro umístěné uvnitř cívky. Jádro pomáhá koncentrovat magnetické pole do menší oblasti, což umožňuje dosáhnout vyšších hodnot indukčnosti, aniž by se významně zvyšovala velikost cívky nebo přidávaly další závity drátu. To činí induktor kompaktnějším a účinnějším.

Různé materiály jádra produkují různé elektrické a magnetické vlastnosti. Mezi nejběžnější typy patří induktory s vzduchovým jádrem, induktory s železným jádrem a induktory s feritovým jádrem.

Induktory s vzduchovým jádrem

Induktor s vzduchovým jádrem neobsahuje žádný pevný magnetický materiál uvnitř svého vinutí. Cívka je navinuta kolem non-magnetické podpory, nebo je v některých případech samonosná. Když proud prochází drátem, vytváří se magnetické pole, které se rozšiřuje do okolního vzduchu.

Protože vzduch má velmi nízkou magnetickou permeabilitu, nedokáže magnetický tok účinně koncentrovat. V důsledku toho poskytují induktory s vzduchovým jádrem obvykle nižší hodnoty indukčnosti než induktory, které používají magnetická jádra.

Většina induktorů s vzduchovým jádrem má hodnoty indukčnosti v rozmezí mikrohenry (µH), často pod 5 µH. Relativně nízká indukčnost umožňuje, aby proud rychle reagoval na měnící se elektrické signály.

Další výhodou je, že vzduch se nemůže magneticky saturace. To umožňuje induktorům s vzduchovým jádrem udržovat stabilní výkon i při práci s rychle se měnícími vysokofrekvenčními signály.

Díky svým vynikajícím vysokofrekvenčním charakteristikám jsou induktory s vzduchovým jádrem široce používány v obvodech rádiových frekvencí, bezdrátových komunikačních systémech, vysílačích, přijímačích a dalším vysokofrekvenčním elektronickém zařízení.

Induktory s železným jádrem

Induktor s železným jádrem používá železo jako materiál uvnitř cívky. Když proud prochází vinutím, magnetické pole se koncentruje uvnitř železného jádra.

Železo má mnohem vyšší magnetickou permeabilitu než vzduch, což mu umožňuje řídit a posilovat magnetický tok produkovaný cívkou. To vede k podstatně vyšší indukčnosti než u induktoru s vzduchovým jádrem srovnatelné velikosti.

Protože je magnetické pole koncentrováno účinněji, induktory s železným jádrem mohou uchovávat více magnetické energie a dosahovat vyšší indukčnosti, aniž by bylo zapotřebí nadměrného počtu závitů cívky.

Tyto induktory se obvykle používají v aplikacích, kde je vysoká indukčnost důležitější než vysokofrekvenční výkon. Obvykle jsou fyzicky větší, protože se běžně používají v nižších frekvencích a v obvodech s vyšším výkonem.

železné jádrové induktory se často nacházejí ve filtrech napájení, zařízeních pro úpravu napájení, napájecích distribučních systémech a obvodech audiofrekvencí, kde jsou vyžadovány vysoké indukce a silné magnetické párování.

Induktory s feritovým jádrem

Induktor s feritovým jádrem používá jádro vyrobené z oxidu železa kombinovaného s keramickými pojivovými materiály. Během výroby je feritový materiál formován do požadovaného tvaru, než je drát navinut kolem něj.

Feritová jádra jsou obvykle tmavě šedá nebo černá a jsou dostupná v mnoha tvarech, včetně tyčí, válců, toroidů a specializovaných forem pro elektronické sestavy.

Jednou z hlavních výhod feritových materiálů je, že jejich magnetické vlastnosti mohou být během výroby pečlivě řízeny. Úpravou složení materiálu mohou výrobci optimalizovat feritová jádra pro specifické frekvenční rozsahy a požadavky obvodů.

Feritová jádra poskytují silný magnetický výkon při zachování relativně nízkých ztrát energie při vyšších frekvencích. To jim dává vynikající rovnováhu mezi indukcí, kompaktní velikostí a frekvenční odezvou.

Jedním z omezení je mechanická pevnost. Na rozdíl od kovových jader je ferit relativně křehký a může prasknout nebo odštípnout, pokud je vystaven nadměrnému síle, nárazu nebo montážnímu namáhání.

Díky vyváženým elektrickým a magnetickým vlastnostem jsou induktory s feritovým jádrem široce používány v spínaných napájecích zdrojích, elektronických filtrech, obvodech pro potlačení šumu, komunikačním zařízení, počítačových systémech a mnoha dalších moderních elektronických přístrojích.

Srovnání vzduchových jader, železných jader a feritových jader induktorů

Hlavní rozdíl mezi těmito typy induktorů spočívá v materiálu používaném k vedení a koncentraci magnetického pole. Tento materiál jádra přímo ovlivňuje indukci, provozní frekvenci, velikost, schopnost uchovávat energii a celkový výkon obvodu.

Typ	Frekvenční rozsah	Indukce	Výhody	Běžné použití
Induktor s vzduchovým jádrem	Vysoká frekvence	Nízká, typicky v rozsahu µH	Žádná magnetická saturace, nízké ztráty jádra, vynikající výkon při vysokých frekvencích	RF obvody, vysílače, přijímače, bezdrátové komunikační systémy
Induktor s železným jádrem	Nízká až střední frekvence	Vysoká	Vysoká indukce, silná koncentrace magnetického pole, vysoká schopnost uchovávat energii	Napájecí zdroje, napájecí filtry, zařízení pro úpravu napájení, obvody audiofrekvencí
Induktor s feritovým jádrem	Střední až vysoká frekvence	Střední až vysoká	Dobrá rovnováha mezi indukcí, kompaktní velikostí a frekvenčním výkonem s relativně nízkými ztrátami	SMPS, elektronické filtry, obvody pro potlačení šumu, komunikační zařízení, počítačové systémy

Induktory s vzduchovým jádrem poskytují relativně nízkou indukci, ale nabízejí vynikající výkon při vysokých frekvencích a úplnou imunitu vůči magnetické saturaci. Tyto charakteristiky je činí dobře přizpůsobenými pro RF a komunikační obvody.

Induktory s železným jádrem poskytují mnohem vyšší indukci a silnější koncentraci magnetického pole, což je činí vhodnými pro aplikace s nižšími frekvencemi a s napájením, kde je požadováno vyšší uchování energie.

Induktory s feritovým jádrem nabízejí rovnováhu mezi dvěma. Poskytují vyšší indukci než konstrukce s vzduchovým jádrem, přičemž si zachovávají dobrý výkon při vysokých frekvencích a relativně nízké ztráty. Tato kombinace charakteristik činí induktory s feritovým jádrem jedním z nejvíce používaných typů induktorů v moderní elektronice.

Výběr vhodného materiálu jádra je důležitou součástí návrhu induktoru, protože ovlivňuje jak elektrický výkon komponenty, tak chování celkového obvodu.

Induktory v sérii a paralelně

V mnoha elektronických obvodech nemusí jediný induktor poskytovat přesnou hodnotu indukce, která je požadována. Aby bylo dosaženo specifické indukce, mohou být spojeny dva nebo více induktorů. Výsledná indukce závisí na tom, zda jsou induktory spojeny v sérii nebo paralelně.

Pravidla kombinace pro induktory jsou opačná než pro kondenzátory. Spojení induktorů do série zvyšuje celkovou indukci, zatímco jejich spojení paralelně snižuje celkovou indukci.

Pochopení těchto vztahů je důležité při návrhu obvodů, výběru komponent a nahrazování nedostupných induktorů ekvivalentními kombinacemi.

Sériová spojení

Sériové spojení je vytvořeno spojováním konce jednoho induktoru přímo na začátek dalšího. Toto uspořádání vytváří jednu cestu proudu, což znamená, že stejný proud prochází každým induktorem v obvodu.

Když proud prochází každou cívkou, každý induktor vytváří své vlastní magnetické pole a přispívá k celkovému odporu změnám proudu. Protože se tyto induktivní efekty sčítají, celková indukčnost se stává větší než jakákoli jednotlivá indukčnost v sériovém řetězci.

Celková indukčnost induktorů připojených v sérii se vypočítá sečtením jejich jednotlivých indukčních hodnot:

L=L1​+L2​+⋯+Ln​

Kde:

• L je celková indukčnost

• L₁, L₂, ... Lₙ jsou jednotlivé indukční hodnoty

Například, předpokládejme, že obvod obsahuje 10 µH induktor a 15 µH induktor připojené v sérii.

Celková indukčnost je:

• L = 10 µH + 15 µH

• L = 25 µH

Kombinovaná indukčnost je tedy 25 µH.

Protože sériová spojení zvyšují celkovou indukčnost, často se používají, když je vyžadována vyšší hodnota indukčnosti, než jakou může poskytnout jakákoliv dostupná jednotlivá součástka.

Paralelní Spojení

Paralelní spojení vzniká propojením jednoho svorky každého induktoru na společný bod a propojením zbývajících svorek na jiný společný bod. Toto uspořádání vytváří několik cest proudu obvodem.

Když proud dosáhne paralelní sítě, rozdělí se mezi dostupné větve. Protože je proud sdílen mezi více induktory, celkový induktivní efekt, který obvod zaznamená, se stává menším než indukčnost jakékoli jednotlivé větve.

Celková indukčnost paralelně připojených induktorů se vypočítá pomocí převráceného vztahu:

Kde:

• L je celková indukčnost

• L₁, L₂, ... Lₙ jsou jednotlivé indukční hodnoty

Tato rovnice je podobná metodě použité pro výpočet ekvivalentního odporu paralelních rezistorů.

Například, zvažte dva induktory, z nichž každý je ohodnocen na 10 µH, připojené paralelně.

Použitím vzorce:

Ekvivalentní indukčnost je 5 µH.

Tento příklad ukazuje, že připojení identických induktorů paralelně snižuje celkovou indukčnost na hodnotu nižší než jakýkoli jednotlivý induktor.

Srovnání Sériového a Paralelního Spojení

Metoda připojení přímo ovlivňuje celkovou indukčnost, kterou obvod zaregistruje.

Když jsou induktory připojeny v sérii, stejný proud prochází každou součástí a jednotlivé indukční hodnoty se sčítají, což produkuje větší celkovou indukčnost.

Když jsou induktory připojeny paralelně, proud se dělí mezi více cest a ekvivalentní indukčnost klesá, což produkuje menší celkovou indukčnost.

Typ Připojení	Proudový Tok	Účinek na Celkovou Indukčnost
Sériové	Stejný proud prochází všemi induktory	Celková indukčnost se zvyšuje
Paralelní	Proud se dělí mezi více větvemi	Celková indukčnost se snižuje

Díky těmto vlastnostem mohou být hodnoty indukčnosti upraveny kombinováním více induktorů, což poskytuje větší flexibilitu v obvodech filtrů, zdrojích energie, systémech ukládání energie a aplikacích zpracování signálů.

Užitečné vzorce pro induktory

Induktory ukládají energii, kontrolují změny proudu a ovlivňují tok střídavého proudu (AC). Několik důležitých vzorců popisuje tyto chování a pomáhá předpovědět, jak se induktor bude chovat v obvodu.

Pochopení účelu každého vzorce je často cennější než jeho zapamatování. Každá rovnice představuje fyzikální proces, který se odehrává uvnitř cívky, když proud prochází, mění se v čase nebo interaguje se signály AC.

Energii Uloženou v Induktorech

Když proud prochází induktorem, kolem cívky se vytvoří magnetické pole. Jak se proud zvyšuje, magnetické pole se stává silnějším a ukládá energii.

Tato energie není uložena v samotném vodiči. Místo toho je uložena v magnetickém poli obklopujícím cívku. Když proud klesá nebo je odstraněn zdroj energie, magnetické pole se zhroucuje a vrací uloženou energii do obvodu.

Množství uložené energie se vypočítá pomocí následující rovnice:

Kde:

• E = uložená energie (jouly)

• L = indukčnost (Henry)

• I = proud (ampéry)

Tato rovnice ukazuje, že uložená energie závisí jak na hodnotě indukčnosti, tak na proudu, který prochází cívkou. Proudový člen je umocněn, což znamená, že i malé zvýšení proudu může způsobit mnohem větší zvýšení uložené energie.

Například, 20 µH induktor nesoucí 5 A proudu ukládá:

To je rovno 0.25 mJ (milijouly). Přestože je toto množství energie relativně malé, je dostatečné pro mnoho elektronických aplikací, jako jsou spínané napájecí zdroje a obvody pro konverzi energie.

Vztah mezi Napětím a Změnou Proudu

Proud přes induktor se nemůže změnit okamžitě. Když je na cívku aplikováno napětí, proud začne postupně růst, zatímco se kolem vinutí vytváří magnetické pole.

Rychlost, jakou se proud mění, závisí na dvou faktorech:

• Aplikovaném napětí

• Hodnotě indukčnosti

Tento vztah je vyjádřen:

nebo ekvivalentně,

Kde:

• V = aplikované napětí

• L = indukčnost

• I = proud

• t = čas

Vyšší aplikované napětí způsobuje, že se proud mění rychleji, protože silnější elektrická síla tlačí proud obvodem.

Vyšší indukčnost má opačný efekt. Silnější interakce magnetického pole uvnitř cívky produkuje větší odpor vůči změnám proudu, což způsobuje, že se proud zvyšuje nebo snižuje pomaleji.

Například, pokud na induktor aplikuje konstantní napětí, proud se zvyšuje stabilním tempem, místo aby okamžitě skočil na svou konečnou hodnotu. Toto předvídatelné chování je extrémně užitečné v obvodech pro řízení proudu, motorových pohonech a power-conversion systémech.

Induktivní reaktance a AC impedance

V obvodech stejnosměrného proudu (DC) induktor hlavně odporuje změnám proudu. V obvodech střídavého proudu (AC) se proud neustále zvyšuje a snižuje, jak se tvar vlny mění směrem.

Protože se proud neustále mění, induktor neustále generuje protinapětí. Tento odpor vůči AC proudu se nazývá induktivní reaktance.

Induktivní reaktance se počítá pomocí:

XL​=2πfL

Kde:

• Xₗ = induktivní reaktance (ohmy)

• f = frekvence (hertz)

• L = indukčnost (Henry)

Tato rovnice ukazuje, že induktivní reaktance se přímo zvyšuje s frekvencí.

Při nízkých frekvencích se proud mění relativně pomalu, takže induktor poskytuje menší odpor proudění. Jak se frekvence zvyšuje, proud mění směr rychleji a induktor generuje silnější protinapětí. To zvyšuje reaktanci a ztěžuje průtok AC proudu.

Například induktor může mít velmi malý vliv na signál s nízkou frekvencí, zatímco výrazně omezuje signál s vysokou frekvencí procházející stejným obvodem.

Proč je induktivní reaktance důležitá

Protože induktivní reaktance roste s frekvencí, induktory jsou široce používány ve filtrech, obvodech pro potlačení šumu a komunikačních systémech. Mohou pomoci blokovat nežádoucí signály s vysokou frekvencí, zatímco umožňují snazší průchod signálům s nižší frekvencí nebo DC napájení.

Toto chování závislé na frekvenci je jednou z nejdůležitějších charakteristik induktorů a je základní pro provoz mnoha moderních elektronických obvodů.

Souhrn důležitých vzorců

Následující vzorce popisují nejdůležitější elektrické charakteristiky induktoru:

Energie uložená v magnetickém poli

Tento vzorec počítá energii uloženou v magnetickém poli induktoru.

Rychlost změny proudu

Tento vzorec popisuje, jak induktor odporuje změnám proudu.

Induktivní reaktance

Tento vzorec určuje, jak silně induktor odporuje AC proudu při dané frekvenci.

Společně tyto rovnice vysvětlují, jak induktory ukládají energii, kontrolují změny proudu a reagují na střídavé signály, což je činí nezbytnými komponentami v mocné elektronice, filtračních systémech, komunikačním vybavení a nespočetných dalších elektronických aplikacích.

Chování induktoru v obvodech

Chování induktoru závisí na tom, zda proud, který jím prochází, je konstantní nebo se neustále mění. Protože induktory reagují na změny proudu, chovají se odlišně v obvodech stejnosměrného (DC) a střídavého proudu (AC).

Induktory v DC obvodech

Když je poprvé aplikována energie do DC obvodu, proud začne růst od nuly. Během tohoto krátkého období induktor generuje napětí, které odporuje vzrůstu proudu. Tento efekt zpomaluje rychlost, jakou proud roste v cívce.

Jak čas prochází, proud postupně dosahuje stabilní hodnoty a přestává se měnit. Jakmile se proud stává konstantním, magnetické pole obklopující cívku se také stává stabilním. Protože induktor jen odporuje změnám proudu, již není žádná změna, proti které by se mohl bránit.

Pod stálými podmínkami DC se induktor chová téměř jako krátký kus drátu, což umožňuje proudu procházet s velmi malým odporem. V praktických obvodech stále existuje malé množství odporu, protože vinutí je vyrobeno z pravého drátu, ale induktivní efekt se stává zanedbatelným.

Induktory v AC obvodech

Induktory se stávají mnohem významnějšími v obvodech, kde se proud neustále mění. V AC obvodu proud neustále roste, klesá a mění směr. Jak k tomu dochází, magnetické pole kolem cívky se opakovaně rozšiřuje a smršťuje.

Každá změna v magnetickém poli generuje opačné napětí uvnitř vinutí. Protože se počas provozu AC proud neustále mění, tento opačný efekt je přítomen nepřetržitě.

Opaření, které induktor vytváří vůči AC proudu, se nazývá inducitivní reaktance. Na rozdíl od běžného odporu, inducitivní reaktance závisí jak na frekvenci, tak na indukčnosti. Jak frekvence roste, proud se mění rychleji, což způsobuje, že induktor generuje silnější opačné napětí.

V důsledku toho vyšší-frekvenční signály zažívají větší odpor, zatímco nižší-frekvenční signály se setkávají s menším odporem.

Vztah je vyjádřen rovnicí:

XL = 2πfL

Kde:

• Xₗ = inducitivní reaktance (Ω)

• f = frekvence (Hz)

• L = indukčnost (H)

Tato rovnice ukazuje, že reaktance roste přímo s frekvencí a indukčností.

Proč je frekvence důležitá

Efekt frekvence lze pochopit porovnáním dvou AC signálů aplikovaných na stejný induktor. Jeden signál funguje na nízké frekvenci, zatímco druhý funguje na mnohem vyšší frekvenci.

Nízkofrekvenční signál způsobuje, že se magnetické pole mění relativně pomalu. Protože se pole mění postupně, indukované opačné napětí zůstává malé, což umožňuje, aby proud procházel induktorem snadněji.

Vysokofrekvenční signál nutí magnetické pole expandovat a smršťovat se mnohem rychleji. To produkuje větší opačné napětí, což ztěžuje proudění proudu.

Vzhledem k tomu, že inducitivní reaktance roste s frekvencí, induktory přirozeně reagují odlišně na nízkofrekvenční a vysokofrekvenční signály. Toto chování závislé na frekvenci je základem mnoha filtrů a funkcí řízení signálu.

Běžné funkce obvodu

Schopnost induktoru odolávat měnícímu se proudu mu umožňuje vykonávat několik důležitých funkcí v elektronických obvodech.

V napájecích zdrojích induktory pomáhají vyhlazovat tok proudu a snižovat nežádoucí pulsace. Odoláváním náhlým výkyvům proudu přispívají k stabilnější činnosti obvodu.

Induktory se také široce používají pro vyhlazování proudu a přenos energie v obvodech, kde je důležitý kontrolovaný tok proudu. Energie může být dočasně uložena v magnetickém poli a uvolněna, když je potřeba, což pomáhá udržovat konzistentní provoz během přepínacích událostí.

V pasech vysokofrekvenční filtrů přispívají induktory k frekvenčně selektivním sítím, které snižují nízkofrekvenční komponenty signálu, zatímco dovolují uchovat signály s vysokými frekvencemi. Jejich reaktance závislá na frekvenci pomáhá směrovat tok signálu uvnitř filtru.

V pasech nízkofrekvenčních filtrů umožňují induktory DC a nízkofrekvenčním signálům protékat snáze, zatímco stále více odporují komponentám s vyššími frekvencemi. Tato charakteristika pomáhá snižovat nežádoucí vysokofrekvenční šum a rušení.

Induktory se také používají v obvodech pro podmínění signálu, kde pomáhají formovat elektrické signály, potlačovat šum a zlepšovat celkovou kvalitu signálu před dalším zpracováním.

Tyto funkce jsou možné, protože induktor reaguje různě na různé frekvence a měnící se podmínky proudu.

Shrnutí chování induktoru

Induktor se chová odlišně v závislosti na typu proudu, který jím prochází. V DC obvodu zpočátku odolává změnám proudu, ale nakonec se chová téměř jako krátký vodič, jakmile proud dosáhne stabilní hodnoty. V AC obvodu neustále odporuje měnícímu se proudu, a tento odpor se zvyšuje, jak frekvence roste.

Kvůli tomuto chování závislému na frekvenci hrají induktory důležitou roli v řízení proudu, filtraci, podmínění signálu, konverzi energie a obvodech pro ukládání energie. Jejich schopnost reagovat odlišně na měnící se elektrické podmínky je činí jednou z nejvíce používaných součástek v moderní elektronice.

Induktory v reálných aplikacích

Induktory se používají v široké škále elektronických zařízení a elektrických systémů. Jejich schopnost uchovávat energii v magnetickém poli, odporovat náhlým změnám proudu a reagovat různě na různé frekvence je činí cennými v konverzi energie, filtraci, zpracování signálu a komunikačních obvodech.

Induktor je obvykle vyroben z měděného drátu navinutého do cívky, často kolem magnetického jádra, jako je železo nebo ferit. Kvůli této konstrukci jsou induktory obecně větší a těžší než mnoho dalších pasivních komponentů s podobnými elektrickými parametry. Použití měděných vinutí a magnetických materiálů může rovněž zvýšit výrobní náklady.

I přes tato omezení induktory poskytují elektrické vlastnosti, které je obtížné dosáhnout s jinými komponenty, což je činí nezbytnými v mnoha elektronických návrzích.

Napájecí elektronika a SMPS

Jednou z nejběžnějších aplikací induktorů je v napájecí elektronice a spínaných modech napájecích zdrojů (SMPS). V těchto obvodech elektronické spínače opakovaně zapínají a vypínají, což způsobuje rychlé změny proudu. Tyto rychlé změny mohou zavádět kolísání, elektrický šum a nestabilitu.

Induktor pomáhá řídit rychlost, jakou se proud mění. Jak proud stoupá nebo klesá, magnetické pole uvnitř induktoru se vyvíjí nebo zhroutí, generující opačné napětí, které zpomaluje přechod. To produkuje plynulejší tok proudu a zlepšuje celkovou stabilitu obvodu.

Induktory se často používají společně s kondenzátory k vytváření filtračních sítí. Induktor snižuje rychlé kolísání proudu, zatímco kondenzátor vyhlazuje napěťové variace. Společně pomáhají snižovat kolísání, potlačovat šum a zlepšit kvalitu energie.

Z těchto důvodů jsou induktory široce používány v DC napájecích zdrojích, spínaných napájecích zdrojích, regulátorech napětí, DC-DC měničích a dalších systémech pro přeměnu energie.

RF a komunikační systémy

Induktory jsou také důležitými komponenty v zařízení pro rádiové frekvence a komunikaci. V těchto aplikacích je jejich hlavní rolí řízení frekvence spíše než vyhlazování energie.

Kombinací induktoru s kondenzátorem lze vytvořit rezonanční obvod. Tyto obvody se používají k výběru, generování nebo filtrování specifických frekvencí v rámci komunikačních systémů.

Induktory se běžně vyskytují v rádiových vysílačích, rádiových přijímačích, zařízeních pro bezdrátovou komunikaci, RF zesilovačích, anténách a obvodech pro zpracování signálů. Jejich frekvenčně závislé chování umožňuje komunikačním systémům izolovat žádoucí signály při snižování interference z nežádoucích frekvencí.

LC rezonanční obvod a výběr frekvence

Běžným použitím induktorů v komunikačních systémech je LC rezonanční obvod, známý také jako tankový obvod. V této konfiguraci si induktor a kondenzátor opakovaně vyměňují energii.

Kondenzátor uchovává energii v elektrickém poli, zatímco induktor uchovává energii v magnetickém poli. Jak se energie přenáší tam a zpět mezi těmito dvěma komponenty, produkuje se oscilační elektrický signál.

Obvod přirozeně reaguje nejsilněji na specifickou frekvenci známou jako rezonanční frekvence. Tato frekvence závisí jak na hodnotách indukčnosti, tak na kapacitě uvnitř obvodu.

Rezonanční frekvence se vypočítává pomocí:

Kde:

• f = rezonanční frekvence (Hz)

• L = indukčnost (H)

• C = kapacita (F)

Zvýšení buď indukčnosti, nebo kapacity snižuje rezonanční frekvenci, zatímco snížení kterékoliv hodnoty ji zvyšuje.

Tento princip se široce používá v obvodech pro ladění rádia, oscilátorech, frekvenčně selektivních filtrech, bezdrátových komunikačních systémech a generátorech signálů. Úpravou indukčnosti nebo kapacity lze obvod naladit tak, aby fungoval na požadované frekvenci a potlačil ostatní.

Běžné každodenní aplikace

I když se induktory často diskutují v technických termínech, nacházejí se v mnoha každodenních produktech a elektronických systémech.

Mobilní zařízení používají miniaturizované induktory v obvodech pro řízení energie k regulaci napětí a zlepšení efektivity baterie.

Nabíječky a napájecí adaptéry používají induktory ve spínaných napájecích zdrojích k efektivnímu převodu elektrické energie a snižování šumu a kolísání.

Rádia a audio zařízení spoléhají na induktory pro ladění frekvence, filtrování a výběr signálů.

Síťová zařízení, včetně routerů, přepínačů a komunikačního hardwaru, používají induktory k potlačení šumu, filtrování signálů a podpoře stabilního dodávání energie.

Automobilová elektronika zahrnuje induktory v měničích energie, zapalovacích systémech, senzorech, infotainment systémech a systémech řízení energie elektromobilů.

Tyto aplikace demonstrují, jak induktory podporují jak kontrolu energie, tak zpracování signálů v širokém spektru spotřebitelských, průmyslových a dopravních technologií.

Díky své schopnosti ukládat energii, řídit tok proudu, filtrovat signály a podporovat frekvenčně selektivní obvody zůstávají induktory jednou z nejdůležitějších součástek moderní elektroniky. Od mobilních zařízení a nabíječek po napájecí zdroje, komunikační systémy a automobilovou elektroniku vykonávají induktory funkce, které pomáhají elektronickému vybavení fungovat spolehlivě a efektivně.

Závěr

Induktory jsou důležité, protože pomáhají řídit tok proudu, ukládat magnetickou energii, filtrovat šum a stabilizovat napájecí obvody. Jejich výkon závisí na hodnotě indukčnosti, materiálu jádra, frekvenci, jmenovitém proudu a umístění v obvodu. Pochopení chování induktorů usnadňuje jejich správné použití ve filtrech, napájecích měničích, transformátorech, RF systémech a mnoha elektronických návrzích.

Často kladené otázky [FAQ]

1. Proč induktory odolávají náhlým změnám proudu místo toho, aby proudu zcela blokovaly?

Induktor nezastavuje tok proudu; odolává rychlým změnám proudu tím, že generuje opačné napětí prostřednictvím svého magnetického pole. Když začne proud růst nebo klesat, proměnné magnetické pole kolem cívky indukuje napětí, které této změně odolává. Toto chování nutí proud růst nebo klesat postupně místo okamžitě. Čím větší je indukčnost, tím silnější se toto odporování stává, což činí induktory cennými pro vyhlazování proudu, filtrování a aplikace pro řízení energie.

2. Proč má materiál jádra tak významný dopad na výkon induktoru?

Materiál jádra určuje, jak efektivně je magnetický tok koncentrován uvnitř cívky. Induktory s vzdušným jádrem poskytují vynikající výkon při vysokých frekvencích, ale relativně nízkou indukčnost, protože vzduch má nízkou magnetickou permeabilitu. Železná jádra značně zvyšují indukčnost a schopnost ukládat energii tím, že účinněji koncentrují magnetický tok. Ferritová jádra nabízejí rovnováhu mezi vysokou indukčností a nízkými ztrátami při vyšších frekvencích, což je činí běžnými v moderních napájecích zdrojích a komunikačním vybavení. V důsledku toho výběr jádra přímo ovlivňuje hodnotu indukčnosti, frekvenční odezvu, velikost a celkový výkon obvodu.

3. Proč se induktivní reaktance zvyšuje s rostoucí frekvencí signálu?

Induktivní reaktance se zvyšuje s frekvencí, protože signály s vyšší frekvencí nutí proud měnit směr rychleji. Při každé změně proudu induktor generuje opačné napětí prostřednictvím elektromagnetické indukce. Jak se frekvence zvyšuje, tyto změny se vyskytují častěji, což způsobuje, že opačný efekt se stává silnějším. To znamená, že signály s nízkou frekvencí procházejí induktorem snadněji, zatímco signály s vysokou frekvencí narážejí na větší odpor. Toto chování závislé na frekvenci je základní pro filtry, komunikační obvody a systémy pro potlačení šumu.

4. Proč jsou induktory nezbytné v napájecích zdrojích se spínaným režimem a obvodech pro převod energie?

Napájecí zdroje se spínaným režimem pracují tak, že rychle spínají proud zapnuto a vypnuto, což přirozeně vytváří náhlé změny proudu. Induktory pomáhají řídit tyto rychlé změny tím, že ukládají energii v magnetickém poli při zvyšování proudu a uvolňují tuto energii při poklesu proudu. Tento proces vyhlazuje tok proudu, snižuje vlnění a zlepšuje účinnost přenosu energie. Když se kombinují s kondenzátory, induktory tvoří filtrační sítě, které stabilizují výstupní napětí a snižují elektrický šum, což je činí kritickými komponenty v moderní výkonové elektronice.

5. Proč jsou LC rezonanční obvody tak důležité v komunikačních a RF systémech?

LC obvod kombinuje induktor a kondenzátor, aby vytvořil rezonanční síť, která přirozeně reaguje nejintenzivněji na konkrétní frekvenci. Energie se neustále přenáší mezi elektrickým polem kondenzátoru a magnetickým polem induktoru, což vytváří oscilace na rezonanční frekvenci. Výběrem vhodných hodnot indukčnosti a kapacity mohou inženýři ladit obvody tak, aby akceptovaly požadované frekvence, zatímco ostatní frekvence odmítají. Tento princip se široce používá v rádiových přijímačích, oscilátorech, bezdrátovém komunikačním vybavení, RF filtrech a frekvenčně selektivních obvodech, kde je vyžadována přesná kontrola signálu.
