Jak zkontrolovat tranzistor 2073 pomocí digitálního multimetru doma

Tranzistor 2073 může ovlivnit celý obvod, pokud se stane vadným nebo pokud jsou jeho piny nesprávně připojeny. Nejprve jej otestovat vám pomůže zjistit, zda je tranzistor stále v pořádku, nebo zda je již poškozen, než jej nainstalujete nebo vyměníte jiné součásti. Kontrola tranzistoru pomocí digitálního multimetru může také zabránit zbytečným opravám a chránit další součásti připojené k obvodu. V této příručce se naučíte, jak krok za krokem zkontrolovat tranzistor 2073 pomocí digitálního multimetru, včetně správného nastavení, identifikace pinů, kontroly závady a bezpečnostních tipů.

Katalog

1. Nářadí potřebné k testování
2. Pochopení pinoutu tranzistoru 2073
3. Jak zkontrolovat tranzistor 2073 pomocí digitálního multimetru
4. Příznaky vadného tranzistoru 2073
5. Běžné chyby při testování
6. Bezpečnostní tipy před testováním
7. Závěr
2073 transistor testing using a digital multimeter

Nářadí potřebné k testování

Před kontrolou tranzistoru 2073 potřebujete několik základních nástrojů, které udělají test bezpečnějším a přesnějším. Tyto nástroje vám pomohou identifikovat piny tranzistoru, zkontrolovat vnitřní spoje a předejít chybným měřením během testování.

Digitální multimetr

Digitální multimetr je hlavní nástroj, který se používá k testování tranzistoru 2073 doma. Umožňuje vám kontrolovat odpor, kontinuitu a napěťový pokles diody mezi piny tranzistoru. Pro testování pinoutu je diodový režim nejvíce užitečným nastavením, protože vám pomáhá najít bázi, kolektor a emitor zkontrolováním, jak vnitřní spoje vedou.

Vyberte multimetr s diodovým režimem, režimem odporu, jasným displejem a pevnými elektrody. Čisté a stabilní elektrody jsou důležité, protože špatný kontakt může dávat nestabilní měření. Některé multimetery mají také testovací zásuvku pro tranzistor, ale standardní elektrody jsou stále dostatečné, pokud znáte správné testovací kroky.

Datový list nebo reference pinoutu

Datový list nebo důvěryhodná reference pinoutu pomáhá potvrdit správné uspořádání pinů tranzistoru 2073. I když multimetr může pomoci identifikovat piny, datový list poskytuje jasnější referenci, zejména protože některé verze tranzistoru mohou mít různé rozložení v závislosti na výrobci.

Použití datového listu spolu s vaším multimetrem činí test spolehlivějším. Po změřování napěťového poklesu mezi piny porovnejte vaše výsledky s referenčním pinoutem, než nainstalujete tranzistor do obvodu. To pomáhá předejít chybám v zapojení, přehřátí a selhání obvodu.

Proti statické a bezpečnostní opatření

Před testováním tranzistoru vždy vypněte napájení a odpojte obvod od zdroje. Pokud je tranzistor stále připojen k desce, nejprve vybíjejte blízké kondenzátory, protože uložené napětí může poškodit komponent nebo multimetr.

Měli byste také vyhnout se přílišnému dotýkání pinů tranzistoru, zejména pokud pracujete s citlivými elektronickými částmi. Statická elektřina, špinavé piny nebo náhodné zkraty mohou ovlivnit výsledek testu nebo poškodit blízké komponenty. Udržování pracovního prostoru čistého a používání izolovaných elektrod pomáhá učinit proces testování bezpečnějším.

Pochopení pinoutu tranzistoru 2073

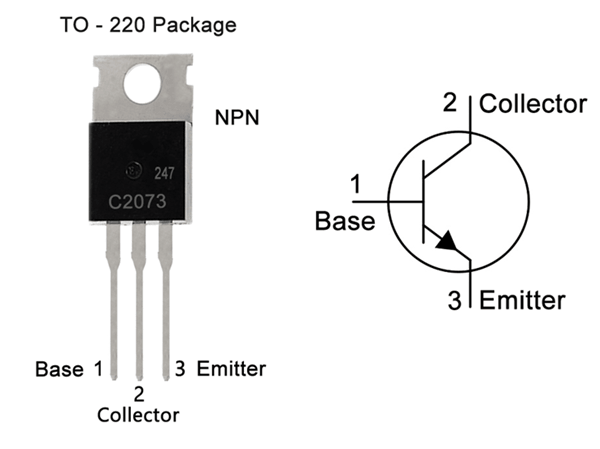

Understanding the 2073 Transistor Pinout

Tranzistor 2073 má obvykle tři terminály:

• Báze (B)

• Kolektor (C)

• Emitter (E)

Tyto kolíky musí být správně připojeny v obvodu. Chybné připojení kolíků může způsobit přehřátí, slabé zesílení, žádné spínání nebo selhání tranzistoru.

V mnoha verzích balení TO-220 je uspořádání kolíků často viděno z přední strany tranzistoru s tištěným textem směrem k vám. Někteří výrobci však mohou používat různé uspořádání kolíků, takže ověření je důležité před instalací.

Jak zkontrolovat tranzistor 2073 pomocí digitálního multimetru

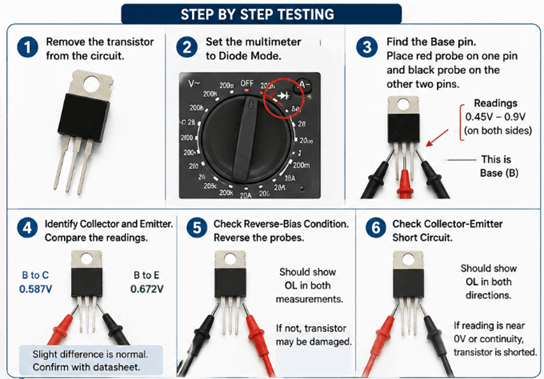

How to Check 2073 Transistor Using Digital Multimeter

Odstraňte tranzistor z obvodu

Pro přesné testování nejprve vyjměte tranzistor 2073 z plošného spoje. Pokud jej testujete, zatímco je stále připojen, poblíž umístěné rezistory, kondenzátory, diody nebo cívky mohou ovlivnit měření. To může způsobit, že dobrý tranzistor vypadá jako vadný, nebo že poškozený tranzistor vypadá normálně.

Používejte páječku opatrně a vyhněte se aplikaci přílišného tepla na kolíky tranzistoru. Po vyjmutí tranzistoru vyčistěte svorky, aby sondy multimetru mohly správně dotýkat se kovových kolíků. Špatné připojení sondy může také způsobit nestabilní nebo falešná měření.

Nastavte multimetr na režim diody

Otočte volič multimetru do režimu diody. Toto nastavení je obvykle označeno symbolem diody. Režim diody je lepší než režim odporu, protože přímo kontroluje úbytek napětí dopředu na polovodičových spojích.

Zdravý křemíkový tranzistor obvykle vykazuje úbytek napětí v rozsahu 0,45V až 0,9V, když je spoj předpjatý. Přesná hodnota se může lišit v závislosti na stavu tranzistoru, teplotě a modelu multimetru.

Před testováním můžete dotknout obě sonda dohromady, abyste zkontrolovali, zda multimetr správně reaguje. To pomáhá potvrdit, že sondy a měřič fungují před testováním tranzistoru.

Najděte kolík báze

Začněte tím, že umístíte červenou sondu na jeden kolík tranzistoru. Poté dotkněte černou sondu na ostatní dva kolíky jeden po druhém. Pokud obě měření ukazují přibližně 0,45V až 0,9V, kolík připojený k červené sondě je pravděpodobně kolík báze NPN tranzistoru.

Pokud nedostanete dvě měření úbytku napětí dopředu, přesuňte červenou sondu na jiný kolík a proces opakujte. Pokračujte, dokud jeden kolík neudělá správná měření diody vůči dvěma dalším kolíkům.

U NPN tranzistoru obvykle báze vodí, když je červená sonda na bázi a černá sonda se dotýká kolektoru a emitoru. Pokud všechna měření ukazují OL, může být tranzistor otevřený nebo možná netestujete správnou kombinaci kolíků. Pokud jsou všechna měření velmi nízká, může být tranzistor zkratovaný.

Identifikujte kolektor a emitor

Po nalezení báze jsou zbývající dva kolíky kolektor a emitor. Tyto dva kolíky jsou těžší identifikovat pouze pomocí základního multimetru, protože jejich měření může být blízká.

Jednou praktickou metodou je porovnat úbytek napětí mezi bází a emitorem a bází a kolektorem. U mnoha NPN tranzistorů může být měření mezi bází a emitorem mírně odlišné od měření mezi bází a kolektorem. Avšak tento rozdíl není vždy velký, takže je stále lepší potvrdit s datovým listem nebo důvěryhodným diagramem pinů.

Správné identifikování kolektoru a emitora je důležité. Pokud jsou tyto kolíky v obvodu prohozeny, tranzistor může stále slabě vodit, ale nebude správně fungovat. Může se přehřívat, ztrácet zisk, špatně přepínat nebo způsobit selhání obvodu.

Zkontrolujte stav zpětného předpětí

Po kontrole přímých měření otočte směr sond. Umístěte černou sondu na bázi a dotkněte se červenou sondou kolektoru a emitora jeden po druhém.

Zdravý NPN tranzistor by obvykle měl ukazovat OL nebo žádné vedení v tomto směru. To znamená, že vnitřní spoje správně blokují proud, když jsou zpětně předpjaté.

Pokud tranzistor vykazuje nízká měření v obou směrech, může mít vnitřní únik nebo poškození spojky. To může nastat po přehřátí, napěťových špičkách nebo špatném připojení obvodu.

Zkontrolujte zkrat mezi kolektorem a emitorem

Poslední test je kontrola mezi kolektorem a emitor. Umístěte sondy mezi kolektor a emitor v jednom směru, poté sondy otočte a testujte znovu.

Dobrý tranzistor obvykle ukazuje OL mezi kolektorem a emitorem, když není aplikován žádný proud báze. Pokud multimetr ukazuje téměř 0V, velmi nízký odpor nebo pípání kontinuity v obou směrech, tranzistor je pravděpodobně zkratovaný.

Zkrat mezi kolektorem a emitorem je běžná porucha u výkonových tranzistorů. Může způsobit vyhoření pojistek, přehřátí, vypnutí napájení, žádný výstup nebo nepřetržitý proud v obvodu. Pokud je tento zkrat přítomen, měl by být tranzistor vyměněn.

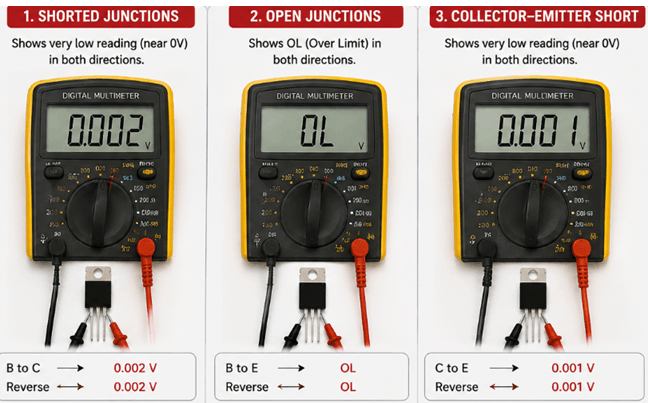

 Signs of a Faulty 2073 Transistor

Příznaky vadného tranzistoru 2073

Běžné příznaky poškozeného tranzistoru 2073 zahrnují:

• Zkrat mezi kolektorem a emitorem

• Žádný pokles napětí v diodovém režimu

• Průchodnost v obou směrech

• Přehřívání během provozu

• Spálené značky nebo prasklý kryt

• Slabý nebo zkreslený výstup obvodu

Pokud se tyto symptomy objeví během testování, může být nutná výměna tranzistoru.

Běžné chyby během testování

Testování při připojení k obvodu

Testování tranzistoru 2073, zatímco je stále připojen k obvodu, může přinést falešné výsledky. Kolem umístěné rezistory, kondenzátory, diody, cívky nebo jiné tranzistory mohou ovlivnit měření multimetru. Pro přesnější testování nejprve odpojte tranzistor ze desky, než zkontrolujete jeho nohy a spojení.

Použití režimu průchodnosti místo diodového režimu

Režim průchodnosti není nejlepší nastavení pro kontrolu spojení tranzistoru, protože pouze informuje o existenci spojení. Diodový režim je lepší, protože ukazuje napětí v propustném směru mezi bází, kolektorem a emitorem. To usnadňuje identifikaci normálních hodnot, otevřených spojení, úniků nebo zkratu.

Nesprávné umístění sondy

Nesprávné umístění sondy může test ztížit a může vést k nesprávné identifikaci pinů. U NPN tranzistoru 2073 se červená sonda obvykle umísťuje na bázi, zatímco černá sonda kontroluje kolektor a emitor. Pokud jsou sondy příliš brzy obráceny, může multimetr ukázat OL a přimět vás myslet si, že tranzistor je vadný.

Ignorování technického listu

Některé tranzistory 2073 mohou mít různá umístění pinů v závislosti na výrobci nebo verzi balení. Spoléhat se pouze na paměť může vést k nesprávnému zapojení, přehřátí, slabému výstupu nebo selhání obvodu. Vždy porovnejte výsledky multimetru s důvěryhodným technickým listem nebo schématem pinů před opětovnou instalací tranzistoru.

Bezpečnostní tipy před testováním

• Odpojte napájení před odstraněním tranzistoru

• Vyhněte se zbytečnému dotýkání pinů

• Používejte správně fungující multimetr

• Udržujte sondy stabilní během měření

• Vyhněte se statickému výboji v blízkosti citlivých komponentů

• Dvakrát zkontrolujte umístění pinů před opětovnou instalací tranzistoru

Závěr

Kontrola tranzistoru 2073 digitálním multimetrem je jednoduchý způsob, jak zjistit, zda je stále funkční nebo již poškozený. Použitím diodového režimu můžete identifikovat bázi, kolektor a emitor, a poté zkontrolovat otevřená spojení, zpětný únik nebo zkraty mezi kolektorem a emitorem. Vždy porovnávejte své hodnoty s důvěryhodným technickým listem nebo schématem pinů před opětovnou instalací tranzistoru.






Často kladené otázky [FAQ]

1. Proč je diodový režim preferovanou metodou pro kontrolu tranzistoru 2073 místo režimu průchodnosti?

Diodový režim je preferovaný, protože měří pokles napětí v propustném směru přes PN spojení tranzistoru. To poskytuje přesnější indikaci toho, zda jsou báze-kolektor a báze-emitor spojení zdravé, otevřené nebo zkrácené v porovnání s jednoduchým testováním průchodnosti.

2. Proč může testování tranzistoru 2073, zatímco je stále připojen k obvodu, vést k falešným hodnotám?

Blízké komponenty, jako jsou rezistory, kondenzátory a diody, mohou vytvářet alternativní cesty proudu, které ovlivňují měření multimetru. To může způsobit, že poškozený tranzistor vypadá jako funkční, nebo naopak, že zdravý tranzistor vypadá jako vadný během testování.

3. Jak digitální multimetr pomáhá identifikovat pin báze tranzistoru 2073?

Při testování NPN tranzistoru v diodovém režimu obvykle báze ukazuje hodnoty poklesu napětí vůči kolektoru a emitoru, když je červená sonda připojena na bázi. Hodnoty kolem 0,45V až 0,9V normálně indikují zdravá spojení.

4. Proč je identifikace správných pinů kolektoru a emitora důležitá v obvodech výkonových tranzistorů?

Obracení kolektoru a emitora může snížit zesílení tranzistoru, oslabiť spínací výkon, způsobit přehřívání a vést k nestabilnímu provozu obvodu. V aplikacích s vysokým výkonem může nesprávné připojení pinů také poškodit blízké komponenty.

5. Co obvykle znamená hodnota OL při testování tranzistoru 2073?

Hodnota OL normálně znamená, že nedochází k průchodnosti přes spojení. To je očekáváno během testování v reverzní polaritě, ale pokud se OL objeví ve všech směrech, může mít tranzistor otevřené vnitřní spojení a může být již poškozen.

6. Proč je zkrat mezi kolektorem a emitorem považován za jednu z nejzávažnějších poruch tranzistoru?

Zkrat mezi kolektorem a emitorem umožňuje proudu plynout neustále bez správné kontroly báze. To může způsobit přepálené pojistky, přehřívání, vypnutí napájení, žádný výstupní signál a vážné poškození obvodu.

7. Jak může přehřívání ovlivnit vnitřní strukturu tranzistoru 2073?

Nadměrné teplo může poškodit polovodičové spojení uvnitř tranzistoru, což může vést k úniku proudu, zkratům, nestabilnímu chodu nebo úplnému selhání tranzistoru. Fyzické známky, jako jsou popáleniny nebo prasklé obaly, se také mohou objevit.
