Vysvětlení pojistkového rezistoru: Princip činnosti, výběr a testování

Pojistkové rezistory kombinují omezení proudu a ochranu obvodu v jednom prvku. Během normálního provozu fungují jako standardní rezistory, a poté otevřou obvod během přetížení nebo zkratu. Tento článek vysvětluje strukturu pojistkového rezistoru, princip činnosti, faktory výběru, aplikace, metody testování a srovnání se standardními rezistory a pojistkami.

Katalog

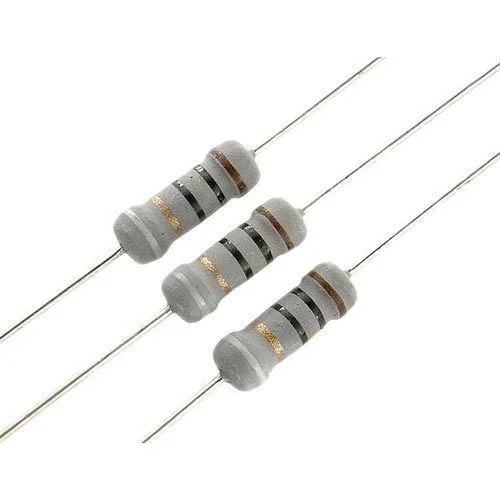

Základy pojistkových rezistorů

Co je pojistkový rezistor?

Pojistkový rezistor, také známý jako fusibilní rezistor, je speciální prvek, který kombinuje funkce rezistoru a pojistky v jednom zařízení. Během normálního provozu omezuje proud a vytváří požadovaný napěťový pokles, stejně jako standardní rezistor. Pokud dojde k abnormální proudové podmínce, může odpojit obvod, aby chránil ostatní prvky před poškozením.

Mnoho elektronických obvodů vyžaduje omezení proudu, aby udrželo součásti v bezpečných elektrických limitech. Zatímco standardní rezistor může řídit tok proudu, často je potřebná další ochrana, aby se předešlo poškození způsobenému zkraty, přetížením nebo selháním součástek. Pojistkový rezistor řeší oba požadavky kombinací kontroly proudu a ochrany obvodu v jednom kompaktním prvku.

Tento dvoufázový design snižuje počet komponentů, zjednodušuje uspořádání obvodů, šetří místo na PCB a může snížit výrobní náklady. V důsledku toho jsou pojistkové rezistory široce používány v napájecích zdrojích, nabíječkách baterií, domácích spotřebičích, automobilové elektronice a průmyslových řídicích systémech.

Dvojí funkce: Omezování proudu a ochrana obvodu

Hlavní výhodou pojistkového rezistoru je jeho schopnost vykonávat dvě funkce současně. Během normálního provozu se chová jako rezistor tím, že řídí tok proudu a podporuje správný provoz obvodu. Během poruchových podmínek funguje jako ochranný prvek, který odpojuje obvod, když dojde k nadměrnému proudu.

Když zkrat, selhání polovodiče, poškozené zapojení nebo jiná abnormální podmínka způsobí, že proud vzroste nad bezpečné limity, je pojistkový rezistor navržen tak, aby reagoval kontrolovaným způsobem. Jeho vnitřní rezistivní prvek obsahuje pečlivě navrženou sekci, která slouží jako fúzní bod. Jakmile teplota dosáhne stanoveného prahu, tato sekce se otevře a trvale přeruší tok proudu.

Toto chování při selhání otevření zabraňuje, aby nadměrný poruchový proud dosáhl citlivých komponentů, jako jsou polovodiče, transformátory, kondenzátory a stopy na PCB. Na rozdíl od standardních rezistorů, které se mohou při silných přetíženích přehřívat nebo selhat nepředvídatelně, jsou pojistkové rezistory navrženy tak, aby odpojily obvod bezpečně a konzistentně.

Konstrukce a klíčové vlastnosti

Pojistkové rezistory jsou navrženy tak, aby odolávaly nepřetržitému provozu při poskytování spolehlivé ochrany během poruchových podmínek. Aby se dosáhlo této rovnováhy, výrobci používají specializované materiály a konstrukční techniky, které podporují jak elektrický výkon, tak bezpečnost.

Jedním z nejvíce rozpoznatelných rysů je keramické tělo. Keramické materiály poskytují vynikající elektrickou izolaci a mohou odolávat mnohem vyšším teplotám než mnoho plastových materiálů. Během běžného provozu keramické tělo pomáhá rozptýlit teplo generované odporovým prvkem. Během poruchových podmínek pomáhá zadržovat teplo, jiskry, úlomky a plyny, které mohou být vyprodukovány, když se prvek otevře.

Fyzická identifikace je další důležitou charakteristikou. Pojistkové rezistory často zahrnují jedinečné označení, tištěné štítky nebo barevné pásky, které je odlišují od běžných rezistorů. Toto rozlišení je obzvláště důležité během údržby a opravy, protože výměna pojistkového rezistoru za standardní rezistor odstraňuje zamýšlený ochranný mechanismus obvodu.

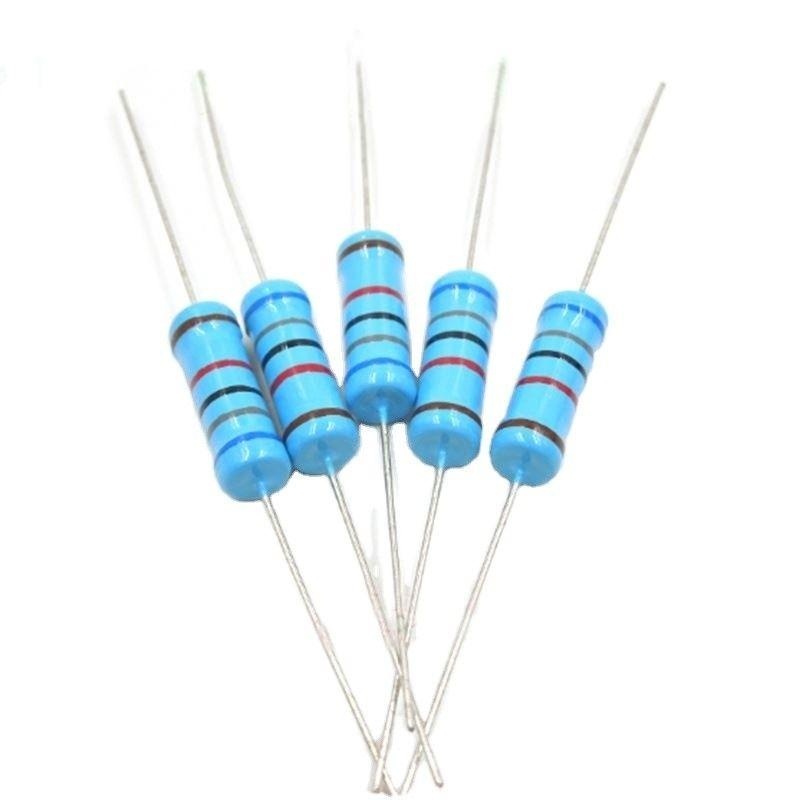

K dispozici je několik metod konstrukce v závislosti na požadavcích aplikace. Nejběžnějšími konstrukcemi jsou pojistkové rezistory vinuté drátem a pojistkové rezistory s metalickou fólií.

Pojistkové rezistory vinuté drátem používají pečlivě vybraný odporový drát navinutý kolem keramického jádra. Tyto zařízení obvykle poskytují vyšší schopnost zvládat výkon a předvídatelné charakteristiky fúze, což je činí vhodnými pro napájecí zdroje, řízení motorů a další aplikace s vyšším výkonem.

Pojistkové rezistory s metalickou fólií používají tenkou odporovou fólii nanesenou na izolačním substrátu. Obvykle jsou menší, nabízejí stabilní elektrický výkon a běžně se používají v kompaktním elektronickém vybavení, kde je prostor na desce omezen.

Bez ohledu na typ konstrukce má každý pojistkový rezistor stejný cíl: poskytovat stabilní odpor během normálního provozu, zatímco bezpečně odpojuje obvod, když nadměrný proud vytvoří poruchovou situaci.

Jak funguje pojistkový rezistor?

Provoz za normálních podmínek

Za normálních provozních podmínek funguje pojistkový rezistor jako standardní rezistor. Když je napětí aplikováno, elektrický proud protéká odporovým prvkem a hodnota odporu řídí množství proudu procházejícího obvodem. Tento odpor také vytváří požadovaný pokles napětí potřebný pro správný provoz obvodu.

Jak proud protéká prvkem, část elektrické energie se přeměňuje na teplo. Tento ohřev je normální charakteristikou provozu rezistoru. Pokud proud zůstává v rámci schválených limitů prvku, generované teplo zůstává pod přípustným výkonovým hodnocením. Teplo se šíří přes odporový prvek, převádí se do keramického těla a postupně se uvolňuje do okolního prostředí.

V napájecích zdrojích, nabíječkách baterií, kontrolních obvodech a mnoha dalších elektronických systémech probíhá tento proces nepřetržitě, zatímco zařízení pracuje. Pojistkový rezistor zůstává elektricky stabilní a pomáhá udržovat konzistentní výkon obvodu.

Dlouhodobá spolehlivost také závisí na stabilitě odporu. Řádně vybraný pojistkový rezistor zažívá pouze malé změny odporu, když je vystaven normálním teplotním výkyvům. Udržování stabilní hodnoty odporu pomáhá zachovat přesnou kontrolu proudu, správné úrovně napětí a spolehlivý výkon ochrany.

Jak mechanismus fúze reaguje na nadměrný proud

Ochranná funkce pojistkového rezistoru se aktivuje, když obvodem protéká nadměrný proud. Mezi běžné příčiny patří zkraty, přetížené obvody, selhané polovodiče, poškozené vodiče nebo abnormální napěťové podmínky.

Jak se proud zvyšuje nad normální provozní rozsah, odporový prvek začne generovat teplo mnohem rychlejším tempem. K tomu dochází, protože generování tepla podléhá vztahu I²R, což znamená, že i relativně malé zvýšení proudu může vyprodukovat mnohem větší zvýšení teploty.

Zpočátku prvek absorbuje a rozptyluje přebytečné teplo přes své tělo. Pokud přetížení pokračuje, generované teplo nakonec překoná množství, které může být bezpečně uvolněno. Vnitřní teplota poté rychle stoupá.

Jakmile teplota dosáhne navrženého fúzního prahu prvku, konkrétní část odporového prvku začne selhávat. V závislosti na konstrukci se prvek může roztavit, oddělit, vypařit nebo spálit na předem určeném místě. Tímto vzniká trvalé přerušení elektrické cesty.

Po otevření prvku již nemůže proud protékat obvodem. Toto přerušení brání poruchovému proudu dosáhnout dolních komponent a pomáhá chránit integrované obvody, tranzistory, transformátory, kondenzátory a cesty plošných spojů před nadměrným elektrickým a tepelným namáháním.

Keramické pouzdro také přispívá k bezpečnosti během tohoto procesu. Jak se prvek otevírá, mohou být generovány malé částice, plyny, teplo nebo jiskry. Keramické pouzdro pomáhá zadržovat tyto vedlejší produkty a snižuje riziko poškození okolních komponent.

Aktuální úroveň potřebná k aktivaci fúzního odporu závisí na faktorech, jako je rezistivní materiál, tloušťka drátu nebo fólie, hodnota odporu, tepelný návrh, velikost komponentu a celková konstrukce. Tyto vlastnosti jsou pečlivě řízeny, aby byla zajištěna předvídatelná ochrana při zachování stabilního provozu během běžného použití.

Fúzní odpor vs. Odpor vs. Fúze

Fúzní odpor, standardní odpor a fúze se mohou jevit jako podobné, protože všechny tři jsou instalovány v sérii s obvodem a ovlivňují tok proudu. Každý však slouží jinému účelu a reaguje jinak za podmínek poruchy.

Standardní odpor je navržen především pro omezení proudu, pokles napětí, dělení napětí a disipaci energie. Neposkytuje dedikovanou ochranu proti přetížení. Pokud přes standardní odpor prochází nadměrný proud, může se přehřát, změnit hodnotu, prasknout, změnit barvu nebo selhat nepředvídatelně.

Fúze je navržena speciálně pro ochranu obvodu. Za normálních podmínek zavádí velmi malé odpor a umožňuje volný průtok proudu. Když proud překročí jmenovitý výkon fúze po dostatečně dlouhou dobu, fúzní prvek se roztaví a vytvoří otevřený obvod, čímž zastaví tok proudu.

Fúzní odpor kombinuje obě funkce. Během normálního provozu se chová jako odpor, když řídí proud a vytváří kontrolovaný pokles napětí. Během podmínek poruchy otevírá obvod kontrolovaným způsobem, když nadměrný proud způsobí, že vnitřní prvek dosáhne své navrhované teploty tavení.

Použití nevhodného komponentu může mít vliv na výkon i bezpečnost. Nahrazení fúzního odporu standardním odporem odstraní zamýšlenou funkci ochrany. Nahrazení odporu fúzí odstraní odpor potřebný pro správnou funkci obvodu. Každá součást by měla být vybrána podle její specifické role v obvodu.

Tabulka srovnání funkcí

Funkce	Fúzní odpor	Standardní odpor	Standardní fúze
Hlavní funkce	Omezuje proud a poskytuje ochranu proti přetížení	Omezuje proud a snižuje napětí	Poskytuje ochranu proti přetížení pouze
Chování při přetížení	Otevírá obvod (taví) kontrolovaným způsobem	Může se přehřát a selhat nepředvídatelně	Taví se a otevírá obvod
Hodnota odporu	Specifický funkční odpor (např. 10Ω)	Široký rozsah přesných hodnot	Velmi nízký, téměř nulový odpor
Omezování nárazového proudu	Ano, díky inherentnímu odporu	Ano, primární funkce	Ne, vyžaduje samostatnou součást
Reset/Náhrada	Musí být vyměněn po tavení	Musí být vyměněn v případě selhání	Musí být vyměněn po výbuchu
Nákladová efektivita	Střední, kombinuje dvě funkce	Nízká, jednotná funkce	Nízká, jednotná funkce
Prostorové požadavky	Kompaktní, jediná součást	Minimální, jediná součást	Minimální, jediná součást

Kdy by měl být použit fúzní odpor?

Fúzní odpor je často preferovaným řešením, když obvod vyžaduje jak omezení proudu, tak ochranu proti poruchám při zachování kompaktního designu. Kombinace těchto funkcí do jedné součásti snižuje počet dílů na desce plošných spojů a zjednodušuje uspořádání obvodu.

Tato výhoda je obzvlášť cenná v kompaktních elektronických produktech, kde je prostor na desce omezený. Místo instalace jak odporu, tak fúze může jediný fúzní odpor vykonávat obě funkce. Méně komponent také znamená méně pájecích spojů, jednodušší montážní procesy a potenciálně nižší výrobní náklady.

Fúzní odpory se běžně používají v spínaných napájecích zdrojích, nabíječkách baterií, spotřební elektronice, domácích spotřebičích, LED ovladačích a řídicích obvodech. Během spuštění mohou tyto systémy zažít dočasné pulsní proudy způsobené nabíjením kondenzátorů nebo aktivací vnitřního zatížení. Fúzní odpor pomáhá omezit tyto proudy při zachování připravenosti k odpojení obvodu v případě vzniku závažné poruchy.

V zařízeních napájených bateriemi a nabíjecích systémech fúzní odpory pomáhají chránit proti zkratu, poškozeným komponentům a abnormálním provozním podmínkám. V domácích spotřebičích pomáhají chránit řídicí desky a napájecí obvody před nadměrným proudem způsobeným vnitřními poruchami.

Fúzní odpor by však neměl být vždy považován za přímou náhradu za dedikovanou fúzi. Některé aplikace musí vyhovovat konkrétním bezpečnostním standardům, certifikacím nebo regulačním požadavkům, které vyžadují certifikované fúze jako primární ochranné zařízení.

Vysokovýkonné zařízení, průmyslové stroje, lékařská elektronika a další bezpečnostně kritické systémy často používají dedikované pojistky spolu s odpory a dalšími ochrannými zařízeními. Tento vrstvený přístup poskytuje dodatečnou ochranu a podporuje dodržování uznávaných bezpečnostních standardů.

Konečný výběr závisí na elektrických požadavcích, dostupném prostoru na desce, bezpečnostních předpisech a celkové strategii ochrany produktu.

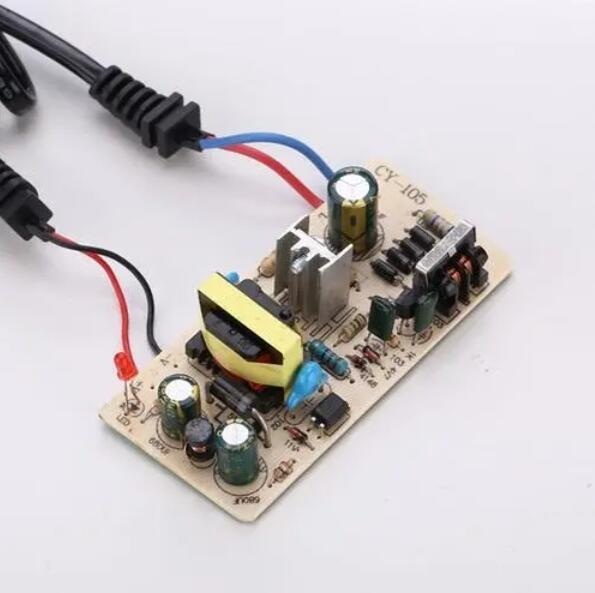

Běžné aplikace pojistkových odporů

Pojistkové odpory se široce používají, protože poskytují jak omezení proudu, tak ochranu proti přetížení v jednom komponentu. Tato dvojitá funkčnost snižuje počet komponent, šetří prostor na PCB a zjednodušuje návrh obvodu.

Mnoho elektronických systémů zažívá během provozu dočasné nárůsty proudu při spuštění, přetížení, zkraty nebo selhání komponentů. V těchto situacích pojistkový odpor reguluje proud během normálního provozu a odpojuje obvod, když dojde k nadměrnému proudu.

Díky těmto výhodám se pojistkové odpory běžně nacházejí v elektronice pro spotřebitele, domácích spotřebičích, automobilových systémech, průmyslovém vybavení a aplikacích pro energie.

Elektronika pro spotřebitele, Domácí spotřebiče a Automobilové systémy

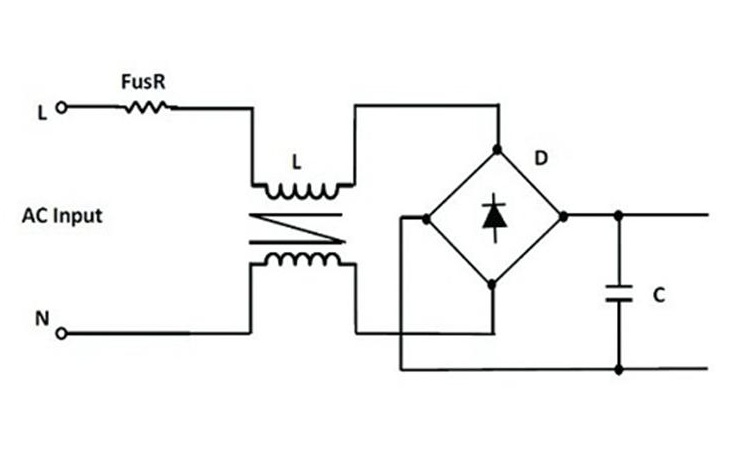

Jednou z nejběžnějších aplikací pro pojistkové odpory je na vstupní fázi napájecích zdrojů. Když je poprvé přivedena energie, velké filtrační kondenzátory začnou okamžitě nabíjet a mohou vytvářet značné nárůsty proudu. Pojistkový odpor pomáhá omezit tyto spouštěcí proudy a snižuje zatížení usměrňovačů, spínacích zařízení, kondenzátorů a dalších komponent. Pokud se později vyvine závada, může pojistkový odpor odpojit obvod dříve, než dojde k rozsáhlému poškození.

Nabíječky baterií také těží z ochrany pojistkových odporů. Během spuštění dochází k dočasným nárůstům proudu, jak se kondenzátory nabíjejí a obvody správy baterií se stávají aktivními. Pojistkové odpory pomáhají kontrolovat tyto nárůsty a poskytují ochranu proti zkratům, selhání komponentů a nesprávným připojením baterií.

Mnoho domácích spotřebičů používá pojistkové odpory k ochraně elektronických řídicích desek a napájecích obvodů. Produkty jako mikrovlnné trouby, pračky, myčky nádobí, klimatizace a indukční vařiče obsahují elektronické systémy, které mohou být vystaveny přepětím, přetíženým komponentům a vnitřním elektrickým závadám. Pojistkové odpory poskytují další vrstvu ochrany při minimálním prostoru na PCB.

Automobilová elektronika představuje další významnou oblast aplikací. Elektrické systémy vozidla zažívají kolísání napětí, přechodné stavy z alternátorů, elektrický šum, vibrace a široké teplotní variace. Pojistkové odpory se běžně používají v řídicích modulech, obvodech motorových pohonů, osvětlení, komunikačních modulech a přístrojových panelech, aby pomohly chránit citlivé elektronické komponenty z těchto náročných podmínek.

Průmyslové vybavení a systémy pro převod energie

Průmyslové zařízení často pracuje nepřetržitě za náročných environmentálních podmínek. Teplo, vibrace, prach, elektrický šum a neočekávané závady mohou vyvíjet značný tlak na elektronické obvody. Spolehlivá ochrana je proto nezbytná.

Pojistkové odpory se běžně používají v pohonech motorů, průmyslových ovládacích panelech, automatizačních systémech, programovatelných kontrolerech, elektrických nářadích a výrobním vybavení. V těchto aplikacích pomáhají chránit jak napájecí okruhy, tak řídicí elektroniku před přetíženími a zkraty.

Zařízení pro převod energie představuje další důležitou oblast aplikací. Usměrňovače, inverzory, převodníky a spínané napájecí zdroje často při prvním zapnutí odčerpávají velké spouštěcí proudy. Pojistkové odpory pomáhají omezit tyto dočasné nárůsty a snižují zatížení polovodičových zařízení, transformátorů, induktorů a kondenzátorů.

Pokud se v rámci fáze převodu energie vyvine vážná závada, může pojistkový odpor přerušit nadměrný proud dříve, než poškodí kritické komponenty nebo stopy na PCB. Tato ochrana zvyšuje spolehlivost zařízení a může snížit náklady na údržbu a opravy.

Pojistkové odpory se také používají v systémech řízení energie a distribuce energie, kde jsou vyžadována kompaktní ochranná řešení. Jejich schopnost kombinovat omezení proudu a ochranu proti závadám v jednom komponentu je činí obzvlášť užitečnými v návrzích, kde je omezený prostor.

Při výběru pojistkového odporu pro tyto aplikace jsou důležité úvahy zahrnující hodnotu odporu, výkonovou klasifikaci, pojistkový proud, čas pojistky, napěťovou klasifikaci, rozmezí provozních teplot a typ balení. Pečlivé prozkoumání specifikací výrobce pomáhá zajistit jak spolehlivý výkon, tak účinnou ochranu.

Jak vybrat správný pojistkový odpor

Výběr pojistného rezistoru zahrnuje více než jen volbu hodnoty odporu. Komponent musí zůstat stabilní během normálního provozu a zároveň poskytovat spolehlivou ochranu, když dojde k závadě. Pojistný rezistor s nedostatečným výkonem se může otevřít během normálních provozních podmínek, zatímco oversize komponent nemusí poskytovat dostatečnou ochranu, když dojde k nadměrnému proudu.

Proces výběru začíná vyhodnocením provozních podmínek obvodu. Mezi důležité faktory patří normální provozní proud, proud při spuštění, napájecí napětí, okolní teplota a možné závadové podmínky. Jakmile jsou tyto požadavky pochopeny, lze specifikace pojistného rezistoru přizpůsobit aplikaci.

Několik specifikací přímo ovlivňuje jak výkon, tak schopnost ochrany. Nejvýznamnější jsou hodnota odporu, výkon, fúzní proud, fúzní čas a napěťová úroveň.

Klíčové parametry výběru

Hodnota odporu (Ω)

Hodnota odporu určuje, kolik pojistný rezistor omezuje proud během normálního provozu. Když proud prochází komponentem, odpor vytváří napěťový pokles, který ovlivňuje celkový výkon obvodu.

Vyšší hodnota odporu poskytuje silnější omezení proudu, ale zvyšuje ztrátu napětí a rozptyl výkonu. Nižší hodnota odporu snižuje napěťový pokles, ale může umožnit nadměrný proud během spuštění nebo abnormálních provozních podmínek.

Při výběru hodnoty odporu je nutné pečlivě vyhodnotit očekávaný provozní proud a přípustný napěťový pokles. Nadměrný odpor může snížit napětí dostupné pro zátěž, zatímco nedostatečný odpor může oslabit výkon omezující proud. Vybraná hodnota by měla podporovat normální provoz obvodu a zároveň přispět k celkové ochraně.

Výkonový výkon (W)

Výkonový výkon určuje, kolik tepla může pojistný rezistor bezpečně rozptýlit během nepřetržitého provozu. Protože odpory převádějí elektrickou energii na teplo, vyšší úrovně proudu vedou k větší ztrátě výkonu.

Správný výběr vyžaduje výpočet očekávaného provozního výkonu a jeho srovnání s nominální hodnotou komponentu. Nepřetržitý provoz blízko maximálního výkonu může zvýšit vnitřní teplotu, urychlit stárnutí a snížit dlouhodobou spolehlivost.

Pro zlepšení spolehlivosti mnoho návrhů zahrnuje marži deratingu, která umožňuje pojistnému rezistoru fungovat dobře pod jeho maximálními schopnostmi výkonu. Nižší provozní teploty pomáhají udržovat stabilní elektrický výkon a prodlužují životnost.

Fúzní proud

Fúzní proud je úroveň proudu, která způsobuje, že se pojistný rezistor otevře obvod. Tato specifikace určuje, kdy se ochranná funkce stává aktivní.

Správně vybraný pojistný rezistor musí odolat normálnímu provoznímu proudu a očekávaným dočasným nárazovým proudům, přičemž se otevře před tím, než nadměrný proud poškodí polovodiče, transformátory, kondenzátory, PCB stopy nebo jiné komponenty.

Proces výběru obvykle zahrnuje porovnání normálního provozního proudu, startupového proudu a očekávaného závadového proudu. Fúzní proud by měl být dostatečně vysoký, aby se předešlo nežádoucímu otevření, ale dostatečně nízký, aby poskytoval efektivní ochranu, když k závadě dojde.

Fúzní čas

Fúzní čas popisuje, jak rychle pojistný rezistor reaguje na přetížení. Jak velikost proudu, tak doba přetížení ovlivňují dobu odezvy.

Některé aplikace vyžadují okamžité přerušení závadového proudu. V těchto situacích rychle působící pojistné rezistory poskytují rychlou ochranu proti vážným přetížením a zkratům.

Jiné systémy, jako jsou napájecí zdroje, pohony motorů a obvody s velkými filtračními kondenzátory, zažívají dočasné nárazové proudy při spuštění. V těchto aplikacích může být pojistný rezistor, který snáší krátkodobá přetížení, vhodnější. To zabraňuje zbytečnému otevření během spuštění a zároveň udržuje ochranu proti trvalým závadám.

Vhodná volba závisí na chování obvodu při spuštění a charakteristikách závady.

Napěťová úroveň

Napěťová úroveň specifikuje maximální napětí, které může pojistný rezistor bezpečně vydržet po otevření vnitřního prvku.

Když dojde k fúzní akci, uvnitř odporového prvku vznikne mezera. Pokud je napětí přes tuto mezeru příliš vysoké, mohou se vytvořit elektrické oblouky. Oblouk může umožnit, aby proud pokračoval v toku, i když se prvek otevřel, což snižuje účinnost ochranného mechanismu.

Aby se tomu problému předešlo, měla by napěťová úroveň překročit nejvyšší očekávané napětí v aplikaci, včetně normálních provozních podmínek, přechodných událostí a podmínek přetížení. Udržení dostatečné bezpečnostní marže pomáhá zajistit spolehlivé přerušení závadového proudu.

Environmentální a spolehlivostní úvahy

Elektrické specifikace jsou pouze částí procesu výběru. Environmentální podmínky také ovlivňují dlouhodobou spolehlivost a výkonnost ochrany.

Preváděcí teplota je jedním z nejdůležitějších faktorů. S rostoucí okolní teplotou pracuje pojistný rezistor blíže ke svému termálnímu limitu a může se otevřít při nižším proudu, než se očekávalo. Velmi nízké teploty mohou mít opačný efekt, zvyšují proud potřebný k aktivaci pojistné akce.

Instalace prostředí by měla být také pečlivě zvažována. Automobilní, průmyslové a venkovní zařízení mohou být vystavena vlhkosti, prachu, kontaminaci, vibracím, mechanickému nárazu a opakovanému cyklování teploty. Časem tyto podmínky mohou ovlivnit pájecí spoje, ochranné povlaky a celkovou spolehlivost komponentů.

Výrobci často řeší tyto výzvy prostřednictvím specializovaných konstrukčních technik. Některé pojistné rezistory používají ochranné povlaky, aby odolávaly vlhkosti a kontaminaci, zatímco jiné zahrnují zesílené struktury nebo uzavřené obaly pro zlepšení trvanlivosti.

Výběr pojistného rezistoru, který odpovídá jak elektrickým požadavkům, tak environmentálním podmínkám, pomáhá zajistit spolehlivý provoz po celou dobu životnosti produktu a zároveň snižuje riziko neočekávaných poruch.

Bezpečnostní normy a spolehlivost

Pojistné rezistory kombinují omezení proudu a ochranu obvodu v jednom komponentu. Protože plní obě funkce, jsou široce používány v napájecích zdrojích, spotřební elektronice, automobilových systémech a průmyslovém vybavení.

Pojistný rezistor by však neměl být vždy považován za přímou náhradu za dedikovanou pojistku. Aplikace podléhající bezpečnostním předpisům nebo certifikačním požadavkům často vyžadují specifická ochranná zařízení, která splňují uznávané průmyslové normy. Kontrola technických listů, schvalovacích informací a směrnic pro aplikace pomáhá zajistit, že vybraný komponent splňuje požadavky na výkon i shodu.

Porozumění bezpečnostním normám a úvahám o dlouhodobé spolehlivosti je nezbytné pro dosažení spolehlivé ochrany obvodu.

Normy a certifikační požadavky

Elektrické ochranné zařízení jsou často vyžadována, aby splňovala uznávané bezpečnostní normy, než mohou být použita v certifikovaných produktech. Organizace jako UL (Underwriters Laboratories) a IEC (Mezinárodní elektrotechnická komise) stanovují požadavky pokrývající schopnost přerušení poruchy, provozní výkon, bezpečnostní rezervy a dlouhodobou spolehlivost.

Tradiční pojistka je navržena výhradně na ochranu obvodu a musí prokázat předvídatelné chování přerušení poruchy během certifikačního testování. Tyto testy ověřují, že zařízení může bezpečně přerušit přetížení a zkratové proudy za definovaných provozních podmínek.

Pojistný rezistor vykonává podobnou ochrannou funkci, ale liší se, protože musí také fungovat jako rezistor během normálního provozu obvodu. Tento design pro dvojí účel znamená, že požadavky na certifikaci se mohou lišit mezi výrobci, produktovými rodinami a kategoriemi aplikací.

Při hodnocení pojistného rezistoru zahrnují důležité specifikace, které by měly být posouzeny:

• Stav schválení a certifikace

• Napěťový rating

• Výkonový rating

• Schopnost přerušení poruchy

• Vhodnost aplikace

V mnoha systémech s vysokou spolehlivostí je pojistný rezistor pouze jednou součástí širší strategie ochrany. Více ochranných zařízení je často kombinováno pro zlepšení celkové bezpečnosti systému.

Typický napájecí zdroj může zahrnovat:

• Pojistný rezistor pro omezení proudu a ochranu proti poruchám

• NTC termistor pro kontrolu nárazového proudu

• MOV (Metal Oxide Varistor) pro útlum přepětí

• TVS diodu pro ochranu proti přechodovému napětí

• Obvodový přerušovač nebo certifikovanou pojistku pro další ochranu proti poruchám

Tento vícestupňový přístup snižuje závislost na jediné ochranné součásti a zlepšuje toleranci vůči poruchám. Je široce používán v průmyslovém vybavení, lékařské elektronice, telekomunikačních systémech, automobilové elektronice a zařízeních pro přeměnu energie, kde jsou požadavky na bezpečnost přísnější.

Spolehlivost a režimy selhání

Pojistný rezistor je záměrně navržen tak, aby selhal řízeným způsobem, když obvodem prochází nadměrný proud. Během normálního provozu funguje jako rezistor a rozptyluje teplo v rámci svých nominálních limitů. Během stavu poruchy zvyšující se proud zvyšuje teplotu odporového prvku, dokud nedosáhne svého navrženého fúzního prahu.

V tomto okamžiku prvek taje nebo se odděluje, čímž vzniká otevřený obvod. Toto chování selhání na otevřeno přerušuje tok proudu a pomáhá chránit polovodiče, transformátory, kondenzátory, PCB stopy a další komponenty downstream před poškozením.

I když je tento režim ochrany selhání záměrný, pojistkové rezistory mohou během dlouhodobého provozu stále vykazovat postupné změny.

Jedním z nejčastějších obav o spolehlivost je odchylka odporu. Expozice teplu, elektrickému zatížení, environmentálním podmínkám a opakovaným impulsům může pomalu měnit hodnotu odporu. Drobná změna je obecně akceptovatelná, ale nadměrná odchylka může ovlivnit řízení proudu, pokles napětí a celkový výkon obvodu.

Termální cyklení je dalším důležitým faktorem. Každý cyklus zapnutí a vypnutí napájení způsobuje expanzi a kontrakci uvnitř součásti. Časem mohou opakované změny teploty zatěžovat rezistivní prvek, interní připojení a pájecí spoje.

Mechanické a environmentální podmínky mohou také ovlivnit spolehlivost. Zařízení pracující v náročných prostředích mohou být vystavena:

• Nepřetržitému vibraci

• Mechanickému nárazu

• Prachu a kontaminaci

• Vlhkosti a vlhkosti

• Širokým teplotním výkyvům

Tyto podmínky mohou přispět k nestabilním elektrickým připojením, přechodným změnám odporu a předčasnému degradaci součástí.

Z tohoto důvodu spolehlivý návrh obvodu zahrnuje více než jen výběr správné hodnoty odporu. Dlouhodobý výkon také závisí na správném řízení teploty, deratingu výkonu, ochraně prostředí a odpovídajících instalačních praktikách.

Mnoho systémů s vysokou spolehlivostí zahrnuje další ochranné zařízení vedle pojistkového rezistoru, aby poskytlo více vrstev ochrany. Tento přístup snižuje riziko, že selhání jednoho komponentu zanechá systém bez ochrany, a pomáhá udržovat bezpečný provoz za abnormálních podmínek.

Při správném výběru a aplikaci může pojistkový rezistor poskytovat mnoho let stabilního provozu, přičemž nadále poskytuje spolehlivou ochranu proti přetížení a zkratovým proudům.

Testování a odstraňování problémů s pojistkovými rezistory

Testování pojistkového rezistoru je důležitou součástí diagnostiky selhání napájecího zdroje, poškozených řídicích obvodů nebo zařízení, které již nefunguje správně. Protože pojistkový rezistor vykonává jak funkci odporu, tak ochrannou funkci, testování pomáhá určit, zda součást stále funguje normálně, nebo se otevřela v reakci na poruchový stav.

V mnoha případech se pojistkové rezistory kontrolují po symptomech, jako je nefunkční obvod, selhání výkonové části nebo zařízení, které náhle přestalo fungovat. Nejčastější diagnózní metodou je měření odporu digitálním multimetrem (DMM).

Před prováděním jakýchkoli měření by mělo být zařízení zcela odpojeno od všech zdrojů napájení. Zařízení napájená AC by měla být odpojena z elektrické sítě a baterie nebo externí napájecí zdroje by měly být odstraněny. Kondenzátory v obvodu by měly být také vybity, protože uložená energie může ovlivnit měření a způsobit bezpečnostní rizika.

Dodržování těchto opatření pomáhá zajistit přesné výsledky testování při snižování rizika poškození testovacího zařízení a okolních obvodů.

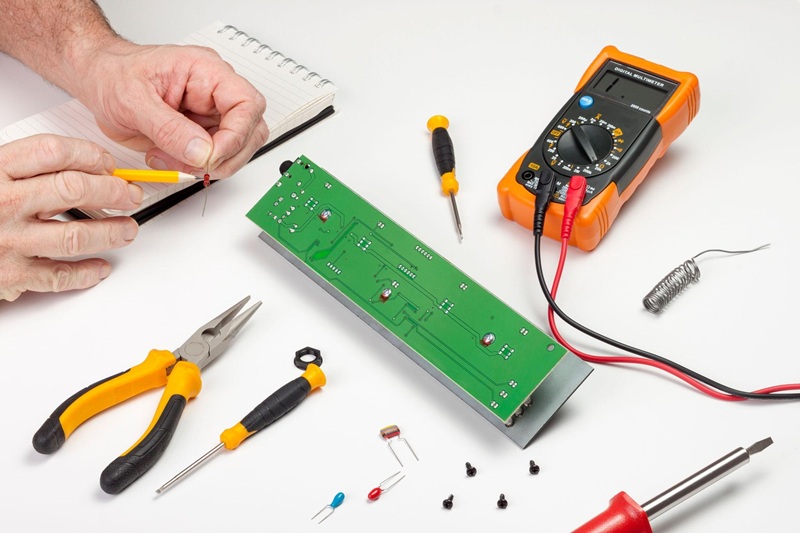

Měření odporu multimetr

Nejjednodušší způsob, jak vyhodnotit pojistkový rezistor, je měřit jeho hodnotu odporu.

Nastavte digitální multimetr na vhodný rozsah odporu a umístěte sondy přes svorky pojistkového rezistoru. Po stabilizaci měření porovnejte naměřenou hodnotu s vyznačeným odporem a tolerance součásti.

Například pojistkový rezistor s hodnotou 10 Ω ±5% by měl měřit v rámci své akceptovatelné tolerance. Malé odchylky jsou normální a mohou být způsobeny přesností měření, rozdíly v teplotě nebo tolerancemi součástí.

Pokud je naměřený odpor výrazně vyšší nebo nižší než očekávaný, je možné, že pojistkový rezistor zažil přehřátí, stárnutí, poškození nebo částečné selhání. Takové změny mohou ovlivnit jak provoz obvodu, tak ochranný výkon.

Pojistkový rezistor, který se v průběhu poruchového stavu zcela otevřel, obvykle produkuje velmi odlišné měření. Měřič může zobrazit OL, otevřený obvod nebo extrémně vysokou hodnotu odporu. To naznačuje, že interní proudová cesta byla přerušena a součást vykonala svou ochrannou funkci.

V mnoha opravách se pojistkové rezistory měří, zatímco jsou ještě připájeny k desce obvodu. Ačkoli je tato metoda pohodlná, jiné součásti připojené k obvodu mohou vytvářet paralelní proudové cesty, které ovlivňují měření.

Pokud se naměřená hodnota jeví jako nezvyklá, přesnější přístup je odpojit jeden terminál pojistkového rezistoru a měřit ho samostatně. Izolace součásti eliminuje rušení od okolních obvodů a poskytuje spolehlivější výsledek.

Vizuelní inspekce může také poskytnout cenné stopy. Znaky jako vyblednutí, prasklé keramiky, popáleniny, poškozené vodiče nebo důkazy o přehřátí mohou naznačovat, že pojistný rezistor byl vystaven nadměrnému elektrickému namáhání.

Pokročilé diagnostické metody

V produktovém vývoji, studiích spolehlivosti, analýze poruch a kritické údržbě zařízení mohou být použity pokročilejší techniky k hodnocení výkonu pojistného rezistoru.

Jednou užitečnou metodou je termografie. Infračervená kamera může odhalit rozložení teploty v provozním obvodu. Komponenty nesoucí nadměrný proud se často objevují jako lokalizované horké skvrny. Nerovnoměrné teplotní vzory mohou naznačovat špatné pájené spoje, přetížené komponenty, poškozené PCB stopy nebo pojistné rezistory pracující blízko svých tepelných limitů.

Například pojistný rezistor, který trvale pracuje na mnohem vyšší teplotě než okolní komponenty, může naznačovat nadměrný proud obvodu, nevhodný výběr komponent nebo vznikající závadu jinde v systému. Včasné odhalení těchto problémů může pomoci předejít nečekaným selháním.

Další pokročilou metodou je kontrolované testování přetížením, které se běžně provádí během kvalifikace produktu, laboratorních testů a ověření návrhu.

Během tohoto postupu je na pojistný rezistor aplikován kontrolovaný přetížovací proud, zatímco se monitorují proud, napětí a doba odezvy. Jak se přetížení zvyšuje, vnitřní teplota stoupá, dokud se pojistný rezistor neotevře. Měřený fúzní proud a doba odezvy mohou být poté porovnány se specifikacemi výrobce.

Toto testování pomáhá ověřit, že komponent reaguje správně za podmínek poruchy a poskytuje užitečné informace o koordinaci ochrany uvnitř obvodu.

Protože testování přetížením záměrně destruuje komponent, mělo by být prováděno pouze ve kontrolovaném prostředí s odpovídajícím bezpečnostním vybavením. Během fúzního procesu může komponent vydávat teplo, jiskry, kouř, plyny, trosky nebo elektrické výboje. Vždy by měly být použity vhodné bezpečnostní bariéry a postupy.

Upozornění na bezpečnost:

Vždy nahraďte selhávající pojistný rezistor přesně tím typem pojistného rezistoru, který specifikoval výrobce zařízení.

Nikdy nenahrazujte pojistný rezistor standardním rezistorem, který má stejnou hodnotu odporu. Ačkoli se odpor může zdát identický, standardní rezistor neposkytuje řízené chování fúze.

Během podmínek přetížení může běžný rezistor přehřívat, lámat se, uhelnatět, kouřit nebo selhávat nepředvídatelně, zatímco umožňuje, aby nadměrný proud pokračoval v toku. To může poškodit polovodiče, PCB stopy, vedení a další součásti obvodu.

Použití správného náhradního komponentu pomáhá uchovat původní návrh ochrany a snižuje riziko poškození zařízení, přehřátí nebo požáru.

Budoucí trendy v technologii pojistných rezistorů

Technologie pojistných rezistorů se stále vyvíjí, protože elektronické systémy se stávají menšími, výkonnějšími a energeticky efektivními. Moderní produkty často integrují více funkcí do menšího prostoru, což zvyšuje požadavky na každý komponent v obvodu.

Ochranná zařízení nyní musí spolehlivě pracovat v kompaktních uspořádáních, zvládat vyšší výkonové hustoty a udržovat předvídatelný výkon za stále náročnějších podmínek.

Aby tyto požadavky splnili, výrobci zlepšují materiály, zdokonalují výrobní techniky a vyvíjejí pokročilé návrhy balení, které poskytují lepší tepelný výkon a konzistentnější ochranné vlastnosti. Tyto vylepšení pomáhají pojistným rezistorům zůstat účinnými v spotřební elektronice, automobilových systémech, průmyslovém automatizačním zařízení, telekomunikační infrastruktuře a aplikacích pro převod energie.

Jak elektronická technologie pokračuje v postupu, očekává se, že budoucí návrhy pojistných rezistorů se stanou menšími, spolehlivějšími a více integrovanými s moderními ochrannými systémy.

Miniaturizace a integrované ochranné návrhy

Jedním z nejsilnějších trendů v elektronice je pokračující zmenšování velikosti produktů. Chytré telefony, nositelné zařízení, komunikační moduly, napájecí adaptéry a průmyslové řídicí systémy vyžadují zvýšenou funkčnost při obsazení menšího prostoru na desce obvodu.

Aby tyto požadavky podpořili, výrobci vyvíjejí menší pojistné rezistory, které zachovávají stejnou elektrickou a ochrannou výkonnost při využití menší plochy PCB. Dosáhnout tohoto cíle vyžaduje zlepšení v rezistivních materiálech, tepelného managementu a výrobní preciznosti.

Jasným příkladem je rostoucí použití SMD pojistkových rezistorů. Tato zařízení podporují automatizované montážní procesy a zabírají výrazně méně místa než mnohé tradiční komponenty s procházejícími otvory. Jejich kompaktní velikost umožňuje integrování většího množství obvodů do stejné plochy PCB při zachování potřebných ochranných funkcí.

Tento trend je obzvláště viditelný u kompaktních napájecích adaptérů, přenosné elektroniky, komunikačního vybavení a hustě osídlených obvodů pro řízení energie, kde je dostupný prostor na desce omezený.

Současně výrobci stále více integrují více ochranných funkcí do jednoho balení. Místo používání několika samostatných ochranných komponent mohou hybridní zařízení kombinovat funkčnost pojistkových rezistorů s jinými pasivními nebo ochrannými prvky.

Tento integrovaný přístup nabízí několik výhod:

• Snížený počet komponent

• Menší prostor na PCB

• Zjednodušené návrhy obvodů

• Rychlejší montážní procesy

• Vylepšená spolehlivost systému

Snížení počtu jednotlivých komponent a propojení může také snížit složitost montáže a snížit potenciální body selhání v obvodu.

Inteligentní a resetovatelné ochranné technologie

Ochrana obvodů se postupně posunuje nad rámec jednoduchého přerušení závady. Moderní elektronické systémy stále více zahrnují funkce monitorování, diagnostiky a prediktivní údržby, aby zlepšily spolehlivost a snížily neočekávané prostoje.

Aby tyto požadavky podpořily, vyvíjejí se nové ochranné technologie s vestavěnými senzory a monitorovacími schopnostmi. Pokročilé návrhy mohou zahrnovat funkce monitorování teploty, detekce proudu a hlášení stavu, které umožňují detekovat abnormální provozní podmínky dříve, než dojde k většímu selhání.

Například ochranné zařízení může identifikovat nadměrný vzestup teploty, opakované přetížení nebo abnormální úrovně proudu a komunikovat tyto informace s řídicím systémem. To umožňuje plánovat údržbové akce před tím, než dojde k vypnutí zařízení.

Tyto schopnosti jsou obzvláště cenné v:

• Systémech průmyslové automatizace

• Automobilové elektronice

• Telekomunikační infrastruktuře

• Zařízeních pro konverzi energie

• Aplikacích vzdáleného monitorování

Další oblastí aktivního vývoje je technologie resetovatelných pojistkových rezistorů. Tradiční pojistkové rezistory se při vzniku závady trvale otevřou a musí být vyměněny před tím, než může být provoz obnoven.

Budoucí resetovatelné návrhy si kladou za cíl automaticky obnovit provoz, jakmile je závada odstraněna. To by mohlo snížit požadavky na údržbu, minimalizovat prostoje a odstranit potřebu vyměňovat ochranné komponenty po každé události přetížení.

Nicméně vytvoření praktického resetovatelného pojistkového rezistoru představuje významné technické výzvy. Každý nový návrh musí poskytovat stejné předvídatelné ochranné charakteristiky jako konvenční pojistkové rezistory, přičemž musí zachovat dlouhodobou stabilitu, opakovatelný výkon a shodu s požadavky na bezpečnost.

Očekává se, že pokračující pokroky v oblasti vědy o materiálech, řízení tepla, výrobní technologie a návrhu ochranných systémů povedou k další generaci produktů pojistkových rezistorů. Budoucí zařízení pravděpodobně nabídnout menší velikosti, vylepšenou trvanlivost, zdokonalené monitorovací schopnosti a těsnější integraci s stále inteligentnějšími elektronickými systémy.

Tyto vývoje pomohou zajistit, že pojistkové rezistory budou nadále hrát důležitou roli při ochraně moderní elektronické zařízení, zatímco podpoří vyšší výkon, větší účinnost a vylepšenou spolehlivost systému.

Závěr

Pojistkové rezistory pomáhají chránit obvody tím, že ovládají proud a bezpečně odpojují cesty závady, když dojde k nadměrnému proudu. Jejich spolehlivost závisí na hodnotě odporu, výkonovém zatížení, fuzním chování, teplotním výkonu a správném umístění v obvodu. Výběr správného pojistkového rezistoru zlepšuje bezpečnost, snižuje poškození komponent a podporuje stabilní provoz v napájecích zdrojích, nabíječkách, spotřebičích a řídicích systémech.

Často kladené otázky [FAQ]

1. Proč jsou pojistkové rezistory často preferovány před použitím samostatného rezistoru a pojistky v kompaktních elektronických návrzích?

Pojistkový rezistor kombinuje omezení proudu a ochranu proti přetížení v jedné komponentě, čímž snižuje prostor na PCB, počet komponent a složitost montáže. To je zvlášť užitečné v kompaktních produktech, jako jsou napájecí zdroje, nabíječky baterií, spotřební elektronika a řídicí obvody, kde jsou důležité jak ochrana obvodu, tak efektivita prostoru.

2. Proč selže pojistkový rezistor řízeným způsobem, zatímco standardní rezistor může selhat nepředvídatelně?

Pojistkové odpory obsahují speciálně navržený rezistor s předem určeným bodem tavení. Když nadměrný proud vyprodukuje dostatek tepla, tato část se úmyslně otevře a odpojí obvod. Standardní odpory nejsou navrženy pro ochranné přerušení a mohou se přehřát, prasknout, shořet nebo změnit hodnotu odporu, aniž by spolehlivě zastavily poruchový proud.

3. Jak keramické tělo pojistkového odporu zlepšuje bezpečnost za podmínek poruchy?

Keramické pouzdro poskytuje vynikající odolnost vůči teplu a elektrickou izolaci. Během poruchy, kdy se vnitřní prvek otevře, keramické tělo pomáhá zadržovat teplo, jiskry, plyny a střepy, které mohou vzniknout. Toto zadržení snižuje riziko poškození blízkých komponent a zvyšuje celkovou bezpečnost obvodu.

4. Proč je výběr správného fúzního proudu stejně důležitý jako volba hodnoty odporu?

Hodnota odporu řídí normální provozní proud, zatímco fúzní proud určuje, kdy se ochrana aktivuje. Pojistkový odpor s fúzním proudem, který je příliš nízký, se může otevřít během normálních spouštěcích špiček, zatímco hodnota, která je příliš vysoká, nemusí chránit citlivé komponenty během poruchy. Obě specifikace musí být pečlivě sladěny s provozními a poruchovými podmínkami obvodu.

5. Proč by nikdy neměl být selhaný pojistkový odpor nahrazen standardním odporem se stejnou hodnotou odporu?

I když může být hodnota odporu stejná, standardní odpor neposkytuje kontrolovanou pojistkovou akci. Nahradit pojistkový odpor obyčejným odporem odstraní zamýšlený ochranný mechanismus obvodu, což umožní nadměrnému proudu pokračovat v průtoku během poruchy. To může vést k poškozeným komponentům, přehřátým PCB stopám, selhání zařízení nebo dokonce k nebezpečí požáru.
