Zkoumání MOV (Metal Oxide Varistor) Pracovní princip, aplikace a průvodce výběrem

Metal Oxid Varistory (MOV) jsou široce používaná ochranná zařízení proti přepětí, která pomáhají chránit elektronické obvody před přechodnými přepěťovými událostmi způsobenými bleskem, přepínacími operacemi, motory a elektrickými poruchami. Tím, že se automaticky mění z vysokoodporového stavu na nízkoodporový stav během napěťového špičky, MOV odvádějí nadbytečnou energii od citlivých komponent. Tento článek vysvětluje, co jsou MOV, jak fungují, jejich konstrukci, elektrické charakteristiky, ochranné mechanismy, kritéria výběru a praktické aplikace v elektronických a energetických systémech.

Katalog

Co je MOV?

Metal Oxid Varistor (MOV) je elektronická ochranná součást používaná k ochraně obvodů před přepětími a přechodnými přepěťovými událostmi. Jeho hlavním účelem je zabránit tomu, aby nadměrné napětí dosáhlo citlivých elektronických komponent, které by mohly být poškozeny náhlými elektrickými poruchami.

MOV je často nazýván odporem závislým na napětí, protože jeho odpor se automaticky mění v závislosti na napětí aplikovaném na jeho svorky. Za běžných provozních podmínek zůstává vysoce odporový. Když dojde k napěťové špici, jeho odpor rychle klesá, což mu umožňuje odvést nadbytečnou energii od chráněného obvodu.

Tato automatická reakce činí MOV jednou z nejširše používaných součástek pro ochranu proti přepětí v elektronických a elektrických systémech.

Chování MOV za normálních podmínek

Během normálního provozu zůstává napětí na MOV pod jeho ochranným prahem. V tomto stavu zařízení vykazuje velmi vysoký odpor a umožňuje procházet pouze malé unikající proudy.

MOV se chová téměř jako otevřený obvod a má malý vliv na provoz zařízení, které chrání. Proud pokračuje v průchodu určenou cestou obvodu, zatímco MOV zůstává v pohotovostním stavu.

Protože přes zařízení prochází velmi málo proudu, spotřeba energie během normálního provozu je minimální.

Reakce MOV na napěťové špičky

Napěťové špičky mohou být způsobeny bleskovými údery, přepínacími operacemi v elektrických sítích, startováním a zastavováním motorů, elektrickými poruchami nebo jinými přechodnými poruchami.

Když napětí překročí práh MOV, zařízení reaguje téměř okamžitě. Jeho odpor rychle klesá a začne vést mnohem větší proud.

Tato náhlá změna vytváří nízko-odpornou cestu, která umožňuje odvést nadbytečnou energii přepětí od chráněného obvodu. Současně MOV pomáhá omezit napětí na citlivých komponentech na bezpečnější úroveň. Tato ochranná akce se nazývá omezování napětí.

Jak MOV chrání elektronické obvody

MOV chrání obvody poskytováním alternativní cesty pro přepěťový proud.

Během normálního provozu zůstává MOV neaktivní a nezasahuje do výkonnosti obvodu. Když se objeví napěťový impuls, zařízení se rychle stává vodivým a odvádí velkou část energie přepětí pryč od zranitelných komponentů.

To snižuje napěťový stres na integrovaných obvodech, tranzistorech, mikrokontrolérech, MOSFETech a dalších polovodičových zařízeních. Jakmile přepětí skončí a normální napětí se vrátí, MOV se automaticky vrací do svého stavu s vysokým odporem.

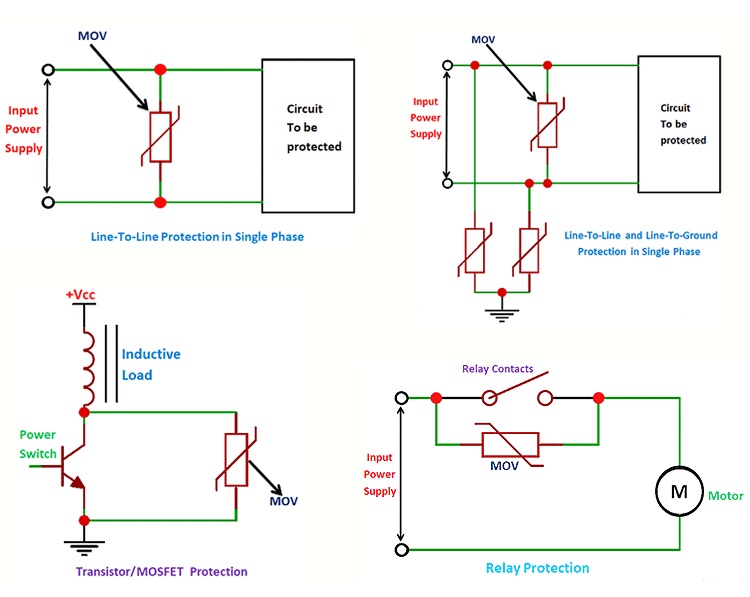

Běžné aplikace MOV

MOV jsou široce používány všude tam, kde je potřeba ochrana proti napěťovým impulsům.

Mezi běžné aplikace patří:

• Napájecí zdroje

• AC adaptéry

• Ochrany proti přepětí a napájecí pásky

• Komunikační zařízení

• Průmyslové kontrolní systémy

• Spotřební elektronika

• Domácí spotřebiče

• Telekomunikační sítě

V těchto aplikacích fungují MOV jako první obranná linie proti přechodovým událostem přepětí.

Proč jsou MOV důležité

Moderní elektronická zařízení často obsahují vysoce citlivá polovodičová zařízení, která mohou být poškozena i krátkými napěťovými impulsy.

MOV poskytují automatickou ochranu proti přepětí, aniž by vyžadovaly ovládací obvody nebo externí aktivaci. Jejich rychlá doba odezvy, jednoduchá implementace a schopnost absorbovat energii přepětí je činí vysoce účinnými pro ochranu elektronických systémů.

Díky těmto výhodám jsou MOV běžně používány jak v nízkovýkonových elektronických výrobcích, tak v vysokovýkonném průmyslovém zařízení.

Jak funguje MOV?

Normální provozní podmínky

MOV je obvykle připojen napříč napájecí linkou nebo chráněným obvodem a zůstává neaktivní během normálních provozních podmínek.

Při normálních úrovních napětí vykazuje MOV velmi vysoký odpor a umožňuje pouze malé množství skrytého proudu. Většina obvodového proudu prochází zamýšlenou cestou přes zátěž, zatímco MOV zůstává v pohotovosti.

Protože zařízení draw velmi málo proudu, má minimální vliv na normální provoz obvodu.

Odezva na napěťové přepětí

Když se přes MOV objeví přechodový napěťový impuls, napětí začne stoupat k úrovni klamacího prahu zařízení.

Dokud napětí zůstává pod touto úrovní, MOV zůstává vysoce rezistentní. Jakmile je tato úroveň překročena, zařízení rychle přechází do stavu s nízkým odporem.

Tato změna nastává během velmi krátkého času, což umožňuje MOV rychle reagovat na náhlé události přepětí.

Jak probíhá ochrana proti přepětí

Po tom, co se stane vodivým, MOV poskytuje cestu s nízkým odporem pro přepětový proud.

Místo toho, aby dovolil nadměrnému napětí dosáhnout citlivé komponenty, je velká část energie přepětí přesměrována přes MOV. To omezuje napětí na chráněném obvodu a snižuje elektrický stres na elektronických zařízeních.

Užitečný způsob, jak tento proces vidět, je přemýšlet o MOV jako o nouzové obchvatové cestě, která zůstává neaktivní, dokud se neobjeví abnormální napěťová podmínka.

Jakmile přepětí zmizí a napětí se vrátí do normálu, MOV se automaticky vrátí do svého stavu s vysokým odporem.

Degradační proces MOV a životnost

MOV jsou navrženy tak, aby absorbovaly energii přepětí, ale tento proces postupně ovlivňuje jejich vnitřní strukturu.

Každá událost přepětí způsobuje malé opotřebení uvnitř zařízení. Zatímco jedno malé přepětí může mít malý vliv, opakované vystavení napěťovým impulsům pomalu mění elektrické vlastnosti MOV.

V průběhu času:

• Může se změnit klamací napětí

• Může se zvýšit skrytý proud

• Může se snížit schopnost absorbovat energii

• Může se zhoršit ochranný výkon

Kvůli tomuto procesu stárnutí mají MOV konečnou životnost. Aplikace vystavené častým nebo energetickým přepětím mohou vyžadovat pravidelnou kontrolu nebo výměnu MOV, aby udržely spolehlivou ochranu.

Proč se pojistky používají s MOV

MOV jsou běžně používány společně s tepelnými pojistkami nebo bezpečnostními pojistkami ke zlepšení ochrany a bezpečnosti.

Za normálních podmínek přepětí se MOV vodí pouze krátce a poté se vrací do svého stavu s vysokým odporem. Nicméně, vážná porucha nebo prodloužený stav přepětí mohou způsobit, že MOV zůstane vodivý po delší dobu.

Když k tomu dojde, uvnitř zařízení se může vyvinout nadměrné teplo.

Pojistka poskytuje sekundární vrstvu ochrany tím, že odpojuje MOV, pokud nadměrný proud pokračuje v proudu. To pomáhá předcházet přehřátí, poškození komponentů, vzniku kouře a dalším bezpečnostním rizikům.

Z tohoto důvodu jsou kombinace MOV a pojistek široce používány v komerčních produktech pro ochranu proti přepětí.

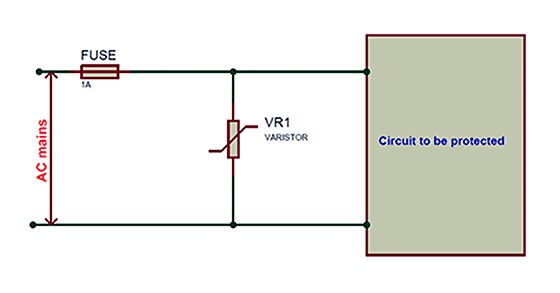

Jak použít MOV ve vašem obvodu

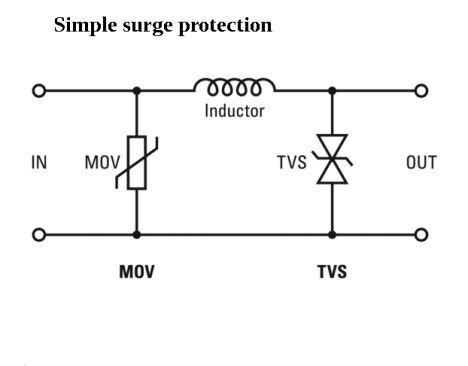

Základní připojení MOV

MOV je obvykle připojen paralelně s obvodem nebo zařízením, které je chráněno.

Protože je připojen přes napájecí kabel spíše než v hlavním proudovém obvodu, neustále monitoruje napětí aplikované na obvod, aniž by ovlivňovalo normální provoz.

V mnoha aplikacích je pojistka instalována spolu s MOV pro zlepšení celkové ochrany.

Proudový tok během normálního provozu

Během normálních provozních podmínek zůstává MOV ve svém stavu s vysokým odporem.

Skrz zařízení protéká pouze velmi malý ztrátový proud, zatímco téměř veškerý proud prochází zamýšlenou cestou přes zátěž a další obvodové komponenty.

Protože je MOV připojen přímo přes chráněný obvod, je vždy připraven reagovat v případě, že dojde k přepětí.

Co se stane během napěťového rázu

Když se na napájecí lince objeví napěťový ráz, MOV zažívá stejný nárůst napětí jako chráněný obvod.

Jakmile napětí dosáhne klíčového prahu MOV, zařízení se rychle stává vodivým. Rázový proud je poté odkloněn skrz MOV namísto skrz citlivé elektronické komponenty.

Tato akce omezuje napětí dosahující obvodu a pomáhá předcházet poškození polovodičů a dalších zranitelných zařízení.

Role pojistky

Pojistka slouží jako záložní ochranné zařízení.

Během normálních rázových událostí MOV krátce vodí a poté se vrací k normálnímu provozu. Pokud dojde k neobvykle silnému rázu nebo prodloužené nadměrné napěťové podmínce, může pokračovat v toku nadměrného proudu skrz MOV.

V takových případech může pojistka otevřít a odpojit obvod, čímž pomáhá předcházet přehřátí a dalšímu poškození.

Opotřebení a stárnutí MOV

MOV jsou považovány za obětovací ochranné zařízení, protože každá rázová událost způsobuje malé množství vnitřního opotřebení.

Opakované vystavení rázům postupně snižuje ochrannou schopnost zařízení. S časem může stárnutí ovlivnit ztrátový proud, klíčové napětí a celkový výkon při zvládání rázů.

Z tohoto důvodu by měl být stav MOV zvažován v systémech, které zažívají časté rázové události.

Rozpoznání selhání MOV

Selhávající MOV může vykazovat viditelné známky poškození, jako jsou:

• Změna barvy

• Praskání

• Spékání

• Fyzické deformace

V některých případech nemusí být přítomno žádné viditelné poškození, i když se elektrické vlastnosti výrazně změnily.

Po velké rázové události jsou MOV často kontrolovány nebo vyměňovány, aby bylo zajištěno, že ochranný systém pokračuje v správném provozu.

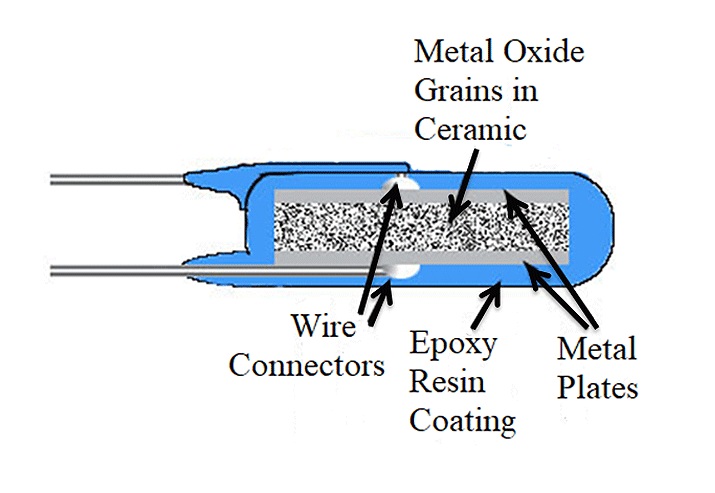

Konstrukce MOV

Materiály použité v MOV

MOV je keramická součást vyrobená převážně z oxidu zinečnatého (ZnO), který typicky tvoří asi 90 % materiálu.

Další metalické oxidy, jako je oxid bizmutu, oxid kobaltu a oxid manganu, jsou přidávány v menších množstvích, aby se upravily elektrické vlastnosti a zlepšil výkon při zvládání rázů.

Úpravou složení těchto materiálů mohou výrobci vyrábět MOV s různými napěťovými hodnoceními, klíčovými vlastnostmi a energetickými schopnostmi.

Proces výroby

Výroba MOV začíná smícháním prášku oxidu zinečnatého s pečlivě vybranými aditivními materiály.

Směs prášku je stlačena do požadovaného tvaru a poté zahřátá při vysoké teplotě během procesu známého jako sintrání. Sinterování spojuje částice dohromady a vytváří hustou keramickou strukturu.

Po vytvoření keramického těla jsou na protilehlé strany zařízení připojeny kovové elektrody. Poté jsou přidány vodiče nebo svorky, aby bylo možné MOV připojit k externím obvodům.

Tento výrobní proces vytváří vnitřní strukturu odpovědnou za unikátní elektrické chování MOV.

Vnitřní zrnková struktura

Keramické tělo MOV obsahuje miliony mikroskopických zrn oxidu zinečnatého.

Na hranicích, kde se tato zrna setkávají, se vytvářejí drobné elektrické spojky. Tyto spojky na hranicích zrn se chovají podobně jako velká síť polovodičových spojek rozložených po celém zařízení.

Protože uvnitř MOV existuje tak velký počet mikroskopických spojek, zařízení může rychle reagovat, když je aplikováno nadměrné napětí.

Chování MOV při normálních a rázových napětích

Při normálních provozních napětích většina spojek na hranicích zrn omezuje tok proudu. To vede k velmi vysokému odporu a pouze malému ztrátovému proudu.

Když aplikované napětí překročí práh MOV, elektrické vodivostní mechanismy se začínají vyvíjet uvnitř hranic zrn. Tunelování elektronů a lavinové efekty umožňují proudení proudu mnohem snadněji skrze keramickou strukturu.

Výsledkem je, že odpor rychle klesá a MOV se stává vysoce vodivým. To umožňuje zařízení odklánět rázový proud a omezit napětí aplikované na chráněný obvod.

Běžné typy balení MOV

MOVy jsou k dispozici v několika typech balení, aby podporovaly různé aplikace a úrovně výkonu.

Mezi běžné typy patří:

• Diskové MOVy

• MOVy s axiálními vývody

• MOVy s radiálními vývody

• Blokové MOVy

• MOVy s šroubovými svorkami

Menší zařízení se běžně používají v spotřební elektronice, zatímco větší typy balení se často nacházejí v průmyslových a energetických aplikacích.

Zvyšující se napětí a energetické hodnocení

V aplikacích s vysokým výkonem může být několik MOVů kombinováno za účelem zvýšení ochranné schopnosti.

Spojení MOVů paralelně umožňuje sdílení proudových špiček mezi zařízeními, čímž se zvyšuje celková kapacita pro zpracování energie.

Spojení MOVů sériově rozděluje napětí mezi více zařízení, čímž se zvyšuje celková schopnost zvládat napětí.

Tyto uspořádání umožňují adaptaci systémů ochrany MOV pro širokou škálu elektrických a průmyslových aplikací.

Elektrické vlastnosti MOV

Výkon kovového oxidového varistoru (MOV) je určen několika důležitými elektrickými vlastnostmi. Tyto vlastnosti definují, jak se zařízení chová za normálních provozních podmínek, jak reaguje na napěťové špičky a jak účinně chrání citlivé elektronické komponenty.

Nejvýznamnějšími charakteristikami jsou odpor závislý na napětí, nelineární chování napětí-proud a kapacita. Tyto vlastnosti umožňují MOV automaticky reagovat na přechodové přepětí, přičemž zůstává během normálního provozu do značné míry nečinný.

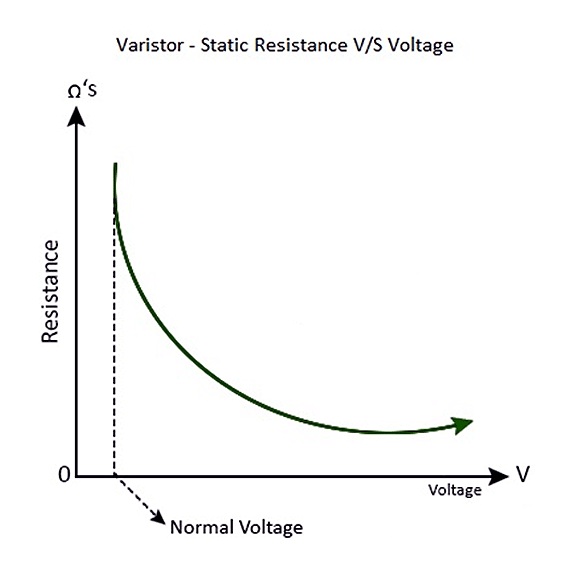

Statický odpor

Na rozdíl od konvenčního rezistoru, který udržuje téměř konstantní odpor, MOV neustále mění svůj odpor podle napětí aplikovaného na jeho svorky.

Při normálních provozních napětích vykazuje MOV mimořádně vysoký odpor a pouští pouze velmi malý únikový proud. Jakmile se aplikuje vyšší napětí, odpor postupně klesá. Jakmile se napětí přiblíží k ochranému prahu, odpor klesá mnohem rychleji.

Tento odpor závislý na napětí je základem provozu MOV. Vysoký odpor brání zbytečnému proudovému toku za normálních podmínek, zatímco nízký odpor během špičky vytváří cestu pro odklon přebytečné energie od chráněného obvodu.

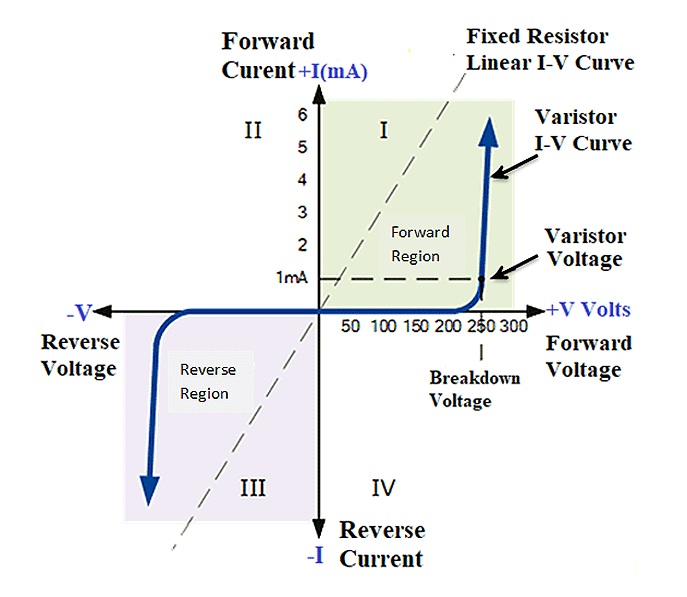

Charakteristiky napětí-proud (V-I)

Nelineární elektrické chování

MOV nenásleduje lineární vztah napětí-proud konvenčního rezistoru.

U standardního rezistoru proud roste proporcionálně, jak se zvyšuje napětí. Naopak, MOV vykazuje vysoce nelineární reakci. Při nízkých napětích protéká pouze velmi malý proud. Jak se napětí přiblíží k oblasti svorek, relativně malé zvýšení napětí může způsobit velmi velké zvýšení proudu.

Tento ostrý přechod umožňuje MOV rychle a účinně reagovat během špičkových událostí.

Dvoustranná vodivost

MOV může vést proud v obou směrech, což mu dává symetrickou dvoustrannou charakteristiku.

Díky tomuto chování mohou MOVy chránit proti pozitivním i negativním napěťovým špičkám. To je činí vhodnými pro AC i DC aplikace a umožňuje jednomu zařízení poskytovat ochranu bez ohledu na polaritu špičky.

Tok proudu při různých napěťových úrovních

Když je aplikované napětí dobře pod hodnotou svorky, MOV zůstává vysoce rezistentní a protéká jím pouze malý únikový proud.

Jak se napětí přiblíží k oblasti svorek, odpor klesá a proud začíná postupně růst. Jakmile je dosaženo svorkového napětí, odpor prudce klesá a MOV se stává vysoce vodivým.

Tento rychlý nárůst proudu umožňuje MOV absorbovat a odklánět energii špiček, zatímco omezuje napětí, které vidí citlivé komponenty.

Kapacita MOV

Kromě svého odporu závislého na napětí vykazuje MOV také kapacitu v důsledku své fyzické konstrukce.

Zařízení obsahuje dvě kovové elektrody oddělené keramickým tělem, čímž vytváří strukturu podobnou kondenzátoru. Výsledkem je, že každý MOV má měřitelnou hodnotu kapacity.

Kapacitu ovlivňuje několik faktorů:

• Plocha elektrody

• Tloušťka keramiky

• Fyzická velikost zařízení

Větší plochy elektrod obvykle zvyšují kapacitu, zatímco větší vzdálenost mezi elektrodami ji obvykle snižuje.

Účinky kapacity v DC a AC obvodech

DC obvody

Většinou v DC aplikacích má kapacita MOV malý vliv na provoz obvodu.

Když zůstává aplikované napětí pod prahovou hodnotou svorky, MOV zůstává v high-resistivním stavu a jeho kapacitní vlastnosti obvykle mají minimální vliv na výkon. Během špičkové události se vodivost MOV stává dominantním faktorem.

AC obvody

Kapacita se stává důležitější v AC systémech.

Protože je MOV připojen napříč chráněným obvodem, jeho kapacita umožňuje malému AC proudu procházet, i když není přítomen přepětí. To přispívá k únikovému proudu pozorovanému během normálního provozu.

Jak se zvyšuje provozní frekvence, efekt kapacity se stává znatelnějším. Z tohoto důvodu je kapacita MOV často zvažována v komunikačních zařízeních, obvodech s vysokou frekvencí a dalších signálově citlivých aplikacích.

Kapacitní reaktance

Odpor vytvářený kapacitou v AC obvodu je znám jako kapacitní reaktance.

Kde:

• X₍C₎ = kapacitní reaktance (Ω)

• f = frekvence (Hz)

• C = kapacita (F)

Tento vztah ukazuje, že kapacitní reaktance klesá, jak se zvyšuje frekvence, a také klesá, jak se zvyšuje kapacita.

V důsledku toho mohou signály s vyšší frekvencí produkovat větší únikové proudy skrze kapacitní cestu MOV.

Klíčové elektrické charakteristiky – shrnutí

Elektrické chování MOV je primárně určováno třemi charakteristikami: odpor závislý na napětí, nelineární napěťově-proudová odezva a kapacita.

Za normálních provozních podmínek MOV udržuje velmi vysoký odpor a umožňuje pouze malý únikový proud. Jak se napětí blíží k utažení, odpor rychle klesá a proud se ostře zvyšuje, což umožňuje zařízení odvádět energii přepětí od chráněného obvodu.

Přítomnost kapacity také ovlivňuje únikový proud, zejména v AC a aplikacích s vysokou frekvencí. Společně tyto charakteristiky umožňují MOV poskytovat rychlou a efektivní ochranu proti přepětí.

Výběr správného MOV pro ochranu

Výběr správného MOV je nezbytný pro dosažení spolehlivé ochrany proti přepětí. Zařízení s nedostatečnými parametry může selhat předčasně, zatímco příliš velké zařízení nemusí poskytovat optimální ochranu pro citlivé komponenty.

Několik klíčových specifikací by mělo být hodnoceno společně, aby se zajistilo správné fungování jak za normálních, tak za podmínek přepětí.

Maximální pracovní napětí

Maximální pracovní napětí je nejvyšší trvalé napětí, které může být aplikováno na MOV při udržení únikového proudu v specifikovaných mezích.

Tato hodnota by měla být vždy vyšší než normální provozní napětí obvodu. Výběr vhodného okraje pomáhá zabránit nežádoucí vodivosti a snižuje dlouhodobý stres na zařízení.

Napětí pro utažení

Napětí pro utažení definuje úroveň, při které MOV začíná vést podstatný proud a aktivně omezuje další vzestup napětí.

Nižší napětí pro utažení obvykle poskytuje silnější ochranu, ale musí zůstat dostatečně vysoké, aby se předešlo narušení normálního provozu. Správný výběr vyžaduje vyvážení účinnosti ochrany a provozní stability.

Hodnocení pulzního proudu

Hodnocení pulzního proudu specifikuje maximální špičkový proud, který může MOV bezpečně vést během přechodné události.

Aplikace vystavené přepětí způsobenému bleskem, průmyslové spínací přechody nebo jiné vysoce energetické poruchy často vyžadují vyšší schopnosti zvládání pulzního proudu.

Výběr MOV s dostatečnou kapacitou pro proud zvyšuje spolehlivost a snižuje riziko selhání během závažných pulzních událostí.

Hodnocení absorpce energie

Hodnocení absorpce energie ukazuje maximální energii přepětí, kterou může MOV bezpečně rozptýlit, a typicky se vyjadřuje v joulech (J).

Během přepětí MOV převádí elektrickou energii na teplo. Vybrané zařízení by mělo mít energetické hodnocení, které překračuje maximální očekávanou energii přepětí, aby poskytovalo adekvátní ochranu a životnost.

Čas odezvy

Čas odezvy se týká toho, jak rychle MOV začne vést po objevení napětí přepětí.

MOV obvykle reagují během přibližně 100 nanosekund, což jim umožňuje rychle reagovat na přechodné události vysokého napětí, než dojde k poškození citlivých komponent.

Maximální AC napětí

Maximální AC napěťový rating specifikuje nejvyšší RMS napětí, které může být trvale aplikováno na MOV v AC systémech.

Vybraný rating by měl být mírně vyšší než normální linkové napětí, aby se zabránilo nadměrnému únikovému proudu a zbytečnému stresu zařízení.

Únikový proud

Únikový proud je malý proud, který prochází MOV, když pracuje pod jeho napětím pro utažení.

I když je obvykle velmi malý, únikový proud může poskytnout užitečné informace o stavu zařízení. Zvýšení únikového proudu může naznačovat stárnutí, elektrický stres nebo degradaci.

Dlouhodobá spolehlivost a posun přepětí

Výkon MOV se postupně mění, jak je energie přepětí opakovaně absorbována.

Jedním z nejběžnějších efektů stárnutí je posun napětí, což odkazuje na změny v elektrických vlastnostech, zejména na omezovací napětí, po opakované expozici přepětím.

Jak se MOV stárne:

• Omezovací napětí se může změnit

• Odběr ztrátového proudu se může zvýšit

• Schopnost zpracovávat energii se může snížit

• Celkový ochranný výkon se může zhoršit

Aplikace vystavené častým přechodovým jevům by měly při výběru MOV zohlednit dlouhodobou spolehlivost a mohou vyžadovat pravidelnou kontrolu nebo výměnu.

Kontrolní seznam pro výběr MOV a nejlepší postupy

Před výběrem MOV ověřte, že zařízení poskytuje:

• Maximální pracovní napětí nad běžným provozním napětím

• Vhodné omezovací napětí pro chráněné komponenty

• Dostatečnou schopnost zvládat přepěťové proudy

• Dostatečné hodnocení pohlcování energie

• Rychlou dobu odezvy

• Přiměřené hodnocení AC napětí

• Přijatelné charakteristiky ztrátového proudu

• Dlouhodobou spolehlivost vhodnou pro očekávanou expozici přepěťovým událostem

Zhodnocení těchto specifikací dohromady pomáhá zajistit účinnou ochranu proti přepětí a spolehlivý dlouhodobý provoz.

Skutečné aplikace MOV

MOV jsou používány v elektrických a elektronických systémech k ochraně proti přechodovým přepětím. Jejich schopnost automaticky reagovat a odvádět energii přepětí je činí vhodnými pro širokou škálu aplikací.

Ochrana polovodičů

Citlivé polovodičové zařízení může být poškozeno i krátkými napěťovými špičkami.

MOV se běžně používají k ochraně:

• Transistorů

• MOSFETů

• Tyristorů

• Integrovaných obvodů

• Mikrokontrolérů

• Napájecích polovodičů

Omezováním přepěťového napětí pomáhají MOV zlepšovat spolehlivost komponent a snižovat riziko elektrického poškození.

Motory a spínací zařízení

Motory, relé, stykače a spínací zařízení často generují přechodová napětí během provozu.

MOV pomáhají potlačovat:

• Přechodová napětí při spínání

• Elektrický šum

• Arcing kontaktů

• Předčasné opotřebení komponentů

To zlepšuje spolehlivost zařízení a prodlužuje životnost spínacích komponent.

Ochrana napájecích zdrojů a napájecích systémů

Napájecí systémy jsou často vystaveny přepětím způsobeným blesky, přepínáním utility, velkými motorovými zátěžemi a poruchami v síti.

MOV jsou běžně instalovány v:

• Ochranných zařízeních proti přepětí

• Napájecích adaptérech

• AC napájecích zdrojích

• Napájecích adaptérech

• Nabíječkách baterií

• Zařízeních pro úpravu napětí

V těchto aplikacích MOV funguje jako první linie obrany proti přicházející energii přepětí.

Komunikační a síťová zařízení

Komunikační systémy často používají dlouhé kabelové trasy, které mohou být vystaveny externím zdrojům přepětí.

MOV se běžně používají v:

• Telefonních systémech

• Komunikačních sítích

• Zařízeních pro přenos dat

• Síťovém hardwaru

• Systémech pro distribuci signálů

Tato ochrana pomáhá udržovat spolehlivost systému a integritu dat.

Průmyslové a distribuční systémy

Průmyslové prostředí často obsahuje velké elektrické zátěže a spínací zařízení schopná generovat významná přechodová napětí.

MOV se široce používají v:

• Průmyslových napálecích systémech

• Ovládacích panelech

• Automatizačních systémech

• Řídicích centrech motorů

• Distribučních zařízeních

Tyto instalace pomáhají chránit jak napájecí zařízení, tak citlivou řídící elektroniku.

Spotřební elektronika

Mnoho spotřebitelských produktů obsahuje vestavěnou ochranu MOV.

Příklady zahrnují:

• Mobilní telefony

• Přenosné počítače

• Stolní počítače

• Televizory

• Digitální kamery

• Herní systémy

• Domácí spotřebiče

MOV pomáhají chránit tato zařízení před napěťovými poruchami, které se mohou na napájecí síti objevit.

Specializované aplikace pro vysoké frekvence

Ačkoliv jsou primárně používány pro ochranu proti přepětí, MOV se také nacházejí v některých aplikacích pro vysoké frekvence a mikrovlny.

Jejich nelineární elektrické charakteristiky mohou být využity pro:

• Modulaci signálu

• Detekci signálu

• Převod frekvence

Tyto aplikace jsou méně běžné, ale ukazují univerzálnost technologie MOV.

Tipy pro návrh obvodu ochrany MOV a výběr zařízení

Správný výběr MOV je nezbytný pro zajištění spolehlivé ochrany proti přepětí. Zařízení musí odolávat normálním provozním podmínkám a zároveň bezpečně zpracovávat přepětí.

Určete nepřetržité provozní napětí

MOV by měl zůstat neaktivní během normálního provozu.

Běžnou praxí v návrhu je vybrat MOV s nepřetržitým napětím, které je přibližně o 10 % až 15 % vyšší než očekávané provozní napětí. To pomáhá přizpůsobit se variacím napájení a zabraňuje nechtěné vodivosti.

Vypočítejte požadovaný energetický výkon špičkového nárazu

Odhadněte maximální špičkovou energii očekávanou v aplikaci a vyberte MOV s vhodnou rezervou bezpečnosti.

Vyšší energetické hodnoty obvykle zlepšují odolnost a poskytují lepší ochranu v prostředích, kde se špičkové nárazy vyskytují často.

Ověřte schopnost zvládání špičkového proudu

Vybraný MOV by měl mít hodnotu špičkového proudu větší než nejvyšší očekávaný přechodný proud.

Další rezerva pro manipulaci s proudem často zlepšuje dlouhodobou spolehlivost a snižuje zatížení zařízení.

Zvažte požadavky na rozptýlení výkonu

Špičková energie absorbovaná MOV je převedena na teplo.

Vybrané zařízení by mělo poskytovat dostatečnou schopnost rozptýlení výkonu, aby zvládlo očekávané provozní podmínky bez nadměrného tepelného stressu.

Vyberte správné úroveň omezení napětí

Úroveň omezení napětí by měla být dostatečně nízká na ochranu citlivých komponentů, ale dostatečně vysoká, aby se předešlo zbytečné vodivosti během normálního provozu.

Výběr správné hodnoty je jedním z nejdůležitějších aspektů návrhu ochrany MOV.

Zahrňte další ochranná zařízení

MOVy jsou často kombinovány s dalšími ochrannými komponenty, jako jsou pojistky a zařízení pro tepelnou ochranu.

Tato zařízení poskytují záložní ochranu, pokud závažný špičkový náraz nebo prodloužená nadměrná napětí způsobí nadměrný proud nebo přehřátí.

Nejlepší postupy pro spolehlivou ochranu MOV

Pro spolehlivý provoz zajistěte, že vybraný MOV poskytuje:

• Dostatečnou rezervu pro nepřetržité napětí

• Dostatečnou schopnost špičkové energie

• Vhodnou hodnotu špičkového proudu

• Vhodnou schopnost rozptýlení výkonu

• Správnou úroveň omezení napětí

• Správnou pojistku nebo tepelnou ochranu

Dodržováním těchto pokynů se zlepšuje výkon ochrany proti špičkovému nárazu, spolehlivost zařízení a celková bezpečnost systému.

Závěr

MOVy poskytují jednoduchou a efektivní metodu ochrany elektronického zařízení před poškozujícími skoky napětí. Jejich schopnost rychle reagovat, omezit nadměrné napětí a absorbovat špičkovou energii je činí běžnou volbou v napájecích zdrojích, průmyslových systémech, komunikačním vybavení a spotřební elektronice. Porozumění činnosti MOV, jejich hodnocení, chování během stárnutí a správné integraci do obvodu pomáhá zajistit spolehlivou ochranu před špičkovými nárazy a zlepšuje dlouhodobou odolnost elektronických systémů.

Často Kladené Otázky [FAQ]

1. Proč je MOV připojen paralelně místo v sérii s obvodem, který chrání?

MOV je připojen paralelně, aby mohl nepřetržitě sledovat napětí na chráněném obvodu, aniž by zasahoval do normálního průtoku proudu. Během normálního provozu zůstává MOV ve stavu vysokého odporu a odebírá pouze malý únikový proud. Když špičkový náraz napětí překročí úroveň omezení napětí, MOV se rychle přepíná do stavu nízkého odporu a poskytuje alternativní cestu pro špičkový proud. Toto uspořádání umožňuje MOV odklonit přebytečnou energii od citlivých komponentů, zatímco udržuje normální provoz obvodu za standardních podmínek.

2. Jak opakované vystavení špičkovým nárazům ovlivňuje dlouhodobou spolehlivost MOV?

Každá událost špičkového nárazu absorbovaná MOV způsobuje malou část interní degradace v rámci její struktury zinkového oxidu. V průběhu času mohou opakované špičkové nárazy snížit schopnost zařízení zpracovávat energii, zvýšit únikový proud a změnit jeho úroveň omezení napětí. I když může MOV nadále fungovat po mnoha událostech špičkového nárazu, jeho ochranný výkon postupně klesá. Z tohoto důvodu jsou MOV považovány za obětní ochranná zařízení a mohou vyžadovat inspekci nebo výměnu po značném vystavení špičkovým nárazům, aby se udržela spolehlivá ochrana.

3. Jaké faktory by měly být vyhodnoceny při výběru MOV pro ochranu proti špičkovému nárazu napájecího zdroje?

Správný výběr MOV vyžaduje vyhodnocení několika specifikací namísto zaměření se pouze na napěťové hodnocení. Důležité parametry zahrnují maximální pracovní napětí, úroveň omezení napětí, hodnocení špičkového proudu, schopnost absorbce energie, dobu odezvy, únikový proud a dlouhodobou odolnost vůči špičkovým nárazům. Vybraný MOV by měl odolávat normálnímu provoznímu napětí, aniž by vedl proud, a poskytovat dostatečnou schopnost manipulace s špičkovým nárazem pro očekávané přechodné události. Dostatečné návrhové rezervy zvyšují spolehlivost a pomáhají předejít předčasnému stárnutí nebo selhání MOV.

4. Proč se MOV často používají společně s pojistkami nebo zařízeními pro tepelnou ochranu?

Zatímco MOV efektivně zvládá krátkodobé výkyvy, není navržen pro nepřetržité vedení proudu během prodloužených podmínek přepětí. Pokud dojde k vážné poruše, může MOV zůstat vodivý a generovat nadměrné teplo. Jistič nebo tepelná pojistka poskytuje sekundární vrstvu ochrany tím, že odpojuje MOV, když nastanou abnormální podmínky proudu nebo teploty. Tato kombinace pomáhá zabránit přehřátí, poškození zařízení a potenciálním bezpečnostním rizikům, zatímco zvyšuje celkovou spolehlivost ochranného obvodu.

5. Jak struktura vnitřních zinkových oxidových zrn umožňuje MOV reagovat tak rychle na napěťové výkyvy?

MOV se skládá převážně ze zinkových oxidových zrn obklopených mikroskopickými rozhraními zrn, která se chovají podobně jako velká síť polovodičových rozhraní. Za normálních podmínek napětí tato rozhraní omezují proud, což vede k velmi vysokému odporu. Když napětí překročí práh zařízení, dochází k vodivým mechanismům, jako je tunelování elektronů a lavinový rozpad, napříč rozhraními zrn. To způsobuje rychlý pokles odporu, což umožňuje MOV vést velké přepětové proudy během nanosekund a zablokovat napětí, než mohou být citlivé komponenty poškozeny.
