Prozkoumání diod: Struktura, Charakteristiky, Aplikace

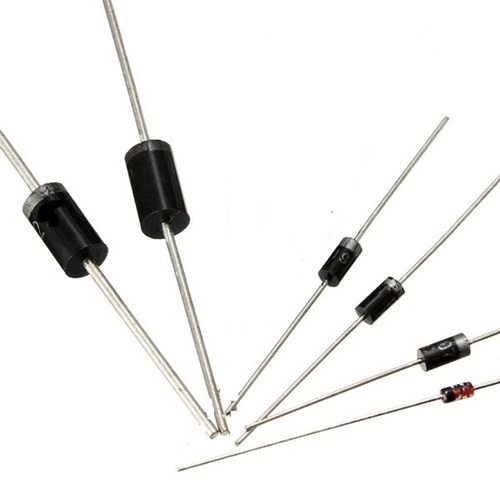

Dioda je polovodičové zařízení postavené kolem PN přechodu, které umožňuje proud tect převážně v jednom směru. Jejich chování závisí na volbě materiálu, dopování, biasingu, struktuře přechodu, typu obalu a provozních podmínkách. Tento článek vysvětluje strukturu diody, chování přechodu, faktory výběru, metody testování a praktické aplikace jako usměrnění, detekce, regulace napětí, klampování, LED, Schottkyho diody, Zenerovy diody a zařízení s širokým zakázaným pásmem.

Katalog

Struktura diody a chování přechodu

Dioda může být vnímána jako cíleně navržený PN přechod, který za typických provozních podmínek obvykle umožňuje průchod proudu jedním směrem a odpor v druhém.

Toto směrové chování nepochází z mechanické brány; vzniká z toho, jak se nosiče rozdělují a jak se elektrická pole usazují do rovnovážného stavu uvnitř polovodiče.

Při každodenní práci s obvody se často intuitivně lépe chápe diodu jako elektrostatickou energetickou bariéru, jejíž výška může být posunuta aplikovaným napětím, protože tento rámec obvykle odpovídá tomu, co měření na pultu nakonec ukazují.

Materiály a dopování

PN přechod začíná polovodičovým substrátem; křemík je běžný pro všeobecné zařízení, zatímco jiné materiály jsou vybírány, když cíle výkonu směřují různými směry (rychlost, únik, teplotní rozsah, optické chování).

Dopování je způsob, jakým je stanovena dominantní populace nosičů, a také nastavuje očekávání, jak na přechod bude reagováno, jakmile je aplikován bias.

Podrobnosti o P-typu:

• Akceptorové dopanty vytvářejí vysokou koncentraci děr jako majoritních nosičů, přičemž elektrony jsou přítomny jako minoritní nosiče.

Podrobnosti o N-typu:

• Donorové dopanty vytvářejí vysokou koncentraci elektronů jako majoritních nosičů, přičemž díry jsou přítomny jako minoritní nosiče.

V praxi koncentrace dopování a geometrie přechodu fungují jako ladící knoflíky, které utvářejí chování poklesu napětí, tendence úniku zpětného proudu, uchovávání náboje, kapacitance, rychlost přepínání a charakteristiky rozkladu.

Práce na návrhu má tendenci to udělat osobní: dvě součásti mohou mít stejné schéma symbolu, přesto se chovají výrazně jinak, a rozdíl se často vrací k profilu dopování, který „tiše“ dělá většinu skutežného inženýrství.

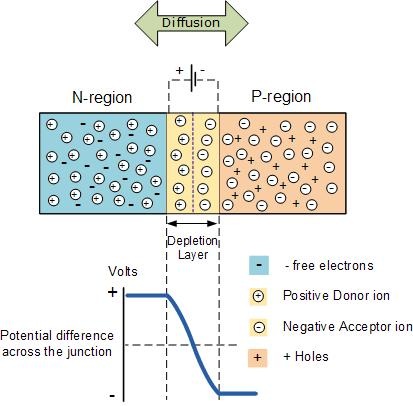

Tvorba přechodu

Jakmile se dotknou oblasti P-typu a N-typu, začnou se nosiče pohybovat přes rozhraní, protože koncentrace gradientů nejsou vyvážené.

Difúze nosičů a rekombinace přes rozhraní:

• Elektrony difundují z N-strany do P-strany a rekombinují s dirinami.

• Díry difundují z P-strany do N-strany a rekombinují s elektrony.

Tato rekombinace zanechává za sebou ionizované atomy dopantů poblíž hranice. Tyto ionty se nehybně pohybují, takže jejich náboj zůstává jako pevné pozadí.

Pevné ionizované náboje zanechané poblíž rozhraní:

• Na N-straně zůstávají kladně nabité donorové ionty.

• Na P-straně zůstávají záporně nabité akceptorové ionty.

Jaké formy má oblast vyčerpání (také nazývaná oblast prostorového náboje), oblast s relativně malým množstvím mobilních nosičů.

Tato oblast vytváří vnitřní elektrické pole a vestavěný potenciál, který brání dalšímu difuzi.

Opakující se frustrací, a také užitečnou indicií během ladění v laboratoři, je to, že chování, které na první pohled vypadá „neočekávaně“ (kapacitance závislá na biasu, efekty uchovávání náboje, pomalá obnova), často dává smysl, jakmile je oblast vyčerpání považována za dynamický elektrický objekt, spíše než statickou hranici.

Biasování spojení

Bias jednoduše nepřepíná diodu mezi dvěma čistými stavy; reshaping oblasti vyčerpání a mění, jak jsou nosiče vkládány, stahovány, ukládány a rekombinovány.

Dopředný bias umisťuje anodu na vyšší elektrický potenciál než katodu. Bariéra spojení se účinně snižuje a oblast vyčerpání se stává užší.

Jak se bariéra snižuje, většinoví nosiče jsou injektovány přes spojení a stávají se menšinovými nosiči na druhé straně.

Směry injekce většinového nosiče při dopředném biasu:

• Elektrony se pohybují z n do p (poté se chovají jako menšinoví nosiči v oblasti p).

• Děry se pohybují z p do n (poté se chovají jako menšinoví nosiči v oblasti n).

Jak injekce roste, proud diody se strmě zvyšuje s napětím.

Během odstraňování problémů má tato strmost tendenci vyvolávat silné reakce: „malý“ posun dopředného napětí může vyvolat překvapivě velkou změnu proudu, což je důvod, proč okruh, který se zdá býti pouze mírně dopředně biasovaný, může nakonec fungovat horkější, než se očekávalo, jakmile se nahromadí tolerance a drift teploty.

Zpětný bias umisťuje katodu na vyšší elektrický potenciál než Anodu. Oblast vyčerpání se rozšiřuje, účinná bariéra se zvyšuje a většinoví nosiči jsou taženi pryč od rozhraní.

Ideální dioda by ukazovala nulový proud, ale skutečné součásti vykazují zpětný únikový proud poháněný menšinovými nosiči a generací nosičů v oblasti vyčerpání.

Únikový proud se při pokojové teplotě může zdát velmi malý, ale často se výrazně zvyšuje při vyšších teplotách. Ve vysokoodporových okruzích a horkých prostředích se únik tedy stává důležitým parametrem, který je třeba pečlivě zohlednit.

Při dostatečně vysokém zpětném napětí dochází k průrazové poruše a zpětný proud rychle vzrůstá. Základní mechanismus závisí na struktuře a dopování, přičemž chování Zener a lavinové chování jsou běžné kategorie.

Průraz není inherentně katastrofální: některé diody jsou navrženy tak, aby tam pracovaly, a dokonce i „běžné“ diody mohou přežít, pokud okolní okruh omezuje proud kontrolovaným způsobem.

Mnoho laboratorních selhání, která vypadají jako „dioda náhodně zemřela v průrazu“, se ukáže být předvídatelnější při druhém pohledu, často spojené s chybějícím sériovým odporem, optimistickou napájecí cestou nebo omezením proudu, které existovalo na papíře, ale ne v reálné montáži.

Terminály, polarita a konvence proudu

Terminál na straně p se nazývá anoda a terminál na straně n se nazývá katoda.

Konvenční proud je definován tak, aby procházel z anody do katody během dopředného vedení, odpovídající konvencím používaným v schématech, technických listech a typických měřicích sestavách.

Při diagnostice okruhu pomáhá dodržování disciplíny ohledně orientace anody/katody vyhnout se klasickému zdroji zmatku: zaměňování směru toku elektronů se směrem konvenčního proudu a následné nesprávné interpretaci očekávaných úbytků napětí.

Symboly, referenční designeři a fyzické značky

Na schématech symbol diody naznačuje preferovaný směr toku konvenčního proudu.

Běžné referenční designátory zahrnují:

• D

• VD

Na fyzických obalech je katoda často označena pásem nebo pruhy.

Při prototypování a předělávání je uklidňující zvyk potvrdit, že značka odpovídá orientaci obrysu před připojením napájení; tato rychlá kontrola může zabránit hodinám sledování „záhadného“ selhání, které se ukáže být jednoduchou nesrovnalostí v orientaci, zejména když několik diodových obalů sdílí podobné obrysy.

Dioda je často popisována jako prvek jednosměrný, ale věrnější popis je spojení řízené polem, jehož oblast vyčerpání a dynamika nosičů se neustále vyvíjejí s biasem, teplotou a časem.

Rozhodnutí o návrhu má tendenci vycházet čistěji, když je dioda analyzována z hlediska šířky vyčerpání, úrovně injekce, uchovávání náboje a mechanismů průrazu, spíše než jako čistě binární abstra kce vedení versus blokování.

Tento způsob myšlení se stává zvlášť přesvědčivým v aplikacích s vysokorychlostním přepínáním, vysokým napěťovým namáháním a vysokoteplotním provozem, kde vnitřní stav spojení může tiše dominovat tomu, co ostatní obvod zažívá.

Identifikace diod a moderní polovodičové materiály

Dioda dává větší smysl, když je považována za malý systém, spíše než za jediný symbol v schematu. Spojení určuje základní I–V křivku, přesto balení a okolní uspořádání často rozhodují o tom, zda toto chování přežije kontakt s reálnými sestavami. V přepínacích a výkonových návrzích je výkon často utvářen, někdy nepříjemně, tepelnými limity, skrytými indukčnostmi a parazitními kapacitami. Proces výběru, který má tendenci obstát, spočívá v mapování elektrických potřeb na fyzické omezení a teprve poté zúžení výběru podle materiálové platformy.

• Elektrické požadavky: zpětné napětí, průměrný/vrcholový proud, frekvence přepínání, přípustná ztráta

• Mechanická realita: styl balení, metoda montáže, chladící cesta, měď na desce a tok vzduchu

• Materiálový systém: Si, Ge, SiC, GaN

Rozpoznání balení

Malé obaly se chovají dobře, dokud se tak neděje, obvykle když stoupá okolní teplota nebo se předpoklady ohledně proudění vzduchu stávají optimistickými. Axialní sklo a malé plastové těla jsou běžné v nízkovýkonových a signálových aplikacích, protože se snadno umisťují a jsou levné, ale většina tepla uniká skrze vývody a do stop PCB. Tento přístup se jeví jako přímočarý při mírném proudu, pak se postupně mění v omezení, když stoupne pracovní cyklus, měď je tenká nebo deska leží blízko jiných horkých komponentů.

Obaly pro povrchovou montáž zkracují vývody a zmenšují smyčkovou plochu, což obvykle zlepšuje chování při vysokorychlostním přepínání. Tepelný příběh se také mění: šíření tepla do měděných odlitků dělá z PCB část chladícího řešení, což může být uklidňující, když je uspořádání štědré, a trochu znepokojující, když je návrh prostorově omezený. Jinými slovy, SMD často přesouvá tepelnou regulaci z komponentu na desku, a to může být vítaná výměna nebo neočekávaná bolest hlavy v závislosti na vrstvení a rozpočtu na měď.

Studené, šroubové a modulární formáty se objevují, když se manipulace s proudem stává cvičením na odstraňování tepla. Tyto obaly poskytují opakovatelnější tepelný rozhraní ke skříni nebo studené desce, a odměňují disciplinovanou mechaniku. Není neobvyklé sledovat, jak skvělá dioda na papíře běží tepleji, než se očekávalo, protože montážní povrch není dostatečně plochý, točivý moment se liší mezi výrobami, nebo se tepelný rozhraní materiál aplikuje nekonzistentně. Tyto detaily se zřídka objevují v diskusích zaměřených na schémata, přesto často rozhodují o chování v terénu a dlouhodobém driftu.

Běžné skupiny balení používané v praxi:

• Axialní sklo

• Malý plast (s průchozími otvory)

• SMD (různé bezvývodové/s vývody)

• Studené/šroubované, výkonové moduly

Jakmile stoupne di/dt a dv/dt, indukčnost balení a kapacita spojení přestanou být pozadím a začnou se projevovat jako překročení, kmitání a další ztráty při přepínání. SMD součásti často snižují indukčnost vývodů, což může uklidnit vlny, ale také přinášejí náklady, jako je těsnější vzdálenost/clearance při vyšším napětí a silnější závislost na tepelném designu PCB.

V rychlých měničích je dioda, která "vyhrává", často ta s nejnižší kombinovanou ztrátou v sestaveném uspořádání, ne ta, která vypadá nejlépe při porovnávání pouze poklesu vpřed v jediném bodě proudu. Toto uvědomění může být mírně frustrující během výběru součástí, ale obvykle produkuje klidnější chování EMI a méně překvapení v pozdních fázích.

Výběr materiálu

Různé polovodičové materiály mění způsob, jakým dioda zachází s napětím, proudem, rychlostí přepínání, teplotou a ztrátami energie. Základní funkce diody se může zdát podobná napříč materiály, ale elektrické chování se může výrazně změnit, jakmile dojde ke zvýšení provozní frekvence, tepelného stresu nebo hustoty výkonu. Německý křemík, křemík, GaN a SiC přinášejí různé síly a omezení, což je důvod, proč výběr materiálu často představuje rovnováhu mezi efektivitou, tepelným výkonem, chováním při přepínání, spolehlivostí a složitostí systému. Srovnání níže zdůrazňuje typický rozsah napětí vpřed a praktické charakteristiky běžně spojované s každou materiálovou platformou.

Materiál	Typické napětí vpřed	Klíčové charakteristiky
Německý křemík (Ge)	~0,3V	Nízký pokles napětí vpřed, ale vyšší únikový proud. Používá se v konkrétních signálních aplikacích.
Křemík (Si)	~0,7V	Nejběžnější a nákladově efektivní materiál pro diody a tranzistory všeobecného určení.
Dusík gallium (GaN)	~1,0V - 3,0V+	Vynikající pro aplikace při vysokých frekvencích (např. rychlé nabíječky, RF zesilovače). Vysoká účinnost.
Křemík karbid (SiC)	~2,5V - 3,5V+	Ideální pro aplikace s vysokým výkonem, vysokým napětím a vysokou teplotou (např. elektrická vozidla, solární invertory).

• Německý křemík

Němečkové diody často vykazují nižší předpětí (přibližně 0,3 V při mírném proudu), což může být uspokojivé při práci s malými signály blízko prahové hodnoty vedení. Výměnou za to je vyšší únikový proud a silnější citlivost na teplotu. V uzlech s vysokým odporem nebo v teplém prostředí může tento únik tiše ovlivnit měření, deformovat prahy nebo zavést ofsety, které jsou těžko „viditelné“ až při pozdním testování.

To je jeden z důvodů, proč zůstávají germaniové zařízení omezená na specifické aplikace. Mohou efektivně řešit specifické analogové problémy, ale teplotní drift, stabilita polarizace a chování úniku musí být pečlivě kontrolovány.

• Křemík

Křemík zůstává širokým výchozím materiálem, protože je stabilní, cenově výhodný a obvykle má mnohem nižší únik než germanium. Předpětí se často uvádí kolem 0,7 V při mírném proudu, ale skutečné obvody ukazují, jak moc se toto číslo mění s hustotou proudu, teplotou a výběrem struktury. Dokonce i v rámci „křemíkových diod“ se chování výrazně liší napříč standardními PN, Schottky a rychlými/ultrarychlými PN rodinami.

Co křemík nabízí v každodenním inženýrství, je predikovatelnost napříč širokým pracovním rozsahem a hluboký ekosystém možností balení a historie spolehlivosti. V produkční práci se tato predikovatelnost často cítí pohodlněji než pronásledování malého teoretického efektního okraje, který může zmizet, jakmile jsou návrh a tepelná náročnost skutečné.

• Širokopásmové (SiC, GaN)

Širokopásmová zařízení zvyšují praktické limity na napětí, teplotu a rychlost přepínání. Větší zakryté pásy a vyšší kritická elektrická pole umožňují tenčí driftové oblasti pro dané blokovací napětí, což snižuje ztrátu vedení a podporuje rychlejší přepínání s menším uloženým nábojem.

Dopad není omezen pouze na samotné zařízení. Hrany přepínání se stávají strmějšími, což zasouvá změny do velikosti magnetických součástek, tepelné strategie a kontroly EMI. Širokopásmové součásti mohou vykazovat působivou efektivitu a hustotu, ale také mají tendenci odhalovat nedbalou geometrii smyčky, slabou strategii potlačení nebo slabou kontrolu nad kroucením a šumem v běžném režimu. Když okolní designová disciplína odpovídá schopnosti zařízení, výsledky se mohou zdát téměř bez námahy; když ne, vlnové formy poskytují okamžitou a pokořující zpětnou vazbu.

GaN vs. SiC v praxi

• GaN: Silný výběr, když ztráty při přepínání stanovují limit

GaN je často vybírán v případech vysokofrekvenčního přepínání, kdy nízká kapacita a rychlé zotavení snižují ztráty při přepínání. V praktických stavbách GaN obvykle odměňuje návrhy, které udržují indukčnost smyčky nízkou a dv/dt pod kontrolou, protože jinak se může neúmyslné zapínání a EMI rychle projevit.

Běžné příklady aplikací: rychlé nabíječky, vysoce husté DC/DC etapy, vybrané RF výkonové etapy

Při pečlivém provedení GaN umožňuje menší magnetické součásti a vyšší výkonovou hustotu. Při nedbalém provedení se může jevit jako „nervózní“, i když příčinou obvykle bývají parazitní elementy a rozložení, spíše než fyzika zařízení. Tento rozdíl je důležitý, protože mění, co se má opravit: geometrie mědi a potlačení, nikoli náhodná výměna součástek.

• SiC: Pohodlná volba, když napětí, výkon a prostor na teplo řídí návrh

SiC je často preferován v aplikacích s vysokým napětím a vysokým výkonem — na místech, kde není elektrický stres a teplota příliš příznivé. Přináší vysokou pevnost v prolomení, solidní chování při vysokých teplotách a pověst robustness v drsných energetických prostředích. V nasazených systémech SiC často zmírňuje tepelný tlak a zlepšuje účinnost při vyšším napětí, ale může také přesměrovat pozornost na koordinaci izolace, creepage/clearance a chování při přepětí.

Běžné příklady aplikací: trakční invertory pro elektromobily, palubní nabíječky, solární invertory

Návrhové týmy, které považují SiC za náhradu za křemík, často přehlížejí, kde se osvědčuje: chování na úrovni systému pod náročným elektrickým stresem, nikoli pouze výměna komponentů.

Praktické uznání a výběrový pracovní postup

Začněte tím, že si zapíšete provozní hranice způsobem, který nutí k realistickému uvažování. Definujte maximální zpětné napětí s rezervou, trvalý a špičkový proud, přijatelnou ztrátu, frekvenci přepínání a skutečné tepelně prostředí (rozsah okolí, proudění vzduchu, blízké zdroje tepla). Odtud vyberte balení, které odpovídá mechanické cestě chlazení, kterou skutečně máte, nikoli té, kterou byste si přáli mít.

Poté vyberte materiálovou platformu a rodinu diod, která nejlépe odpovídá rovnováze ztrát a chování při přepínání, které můžete podpořit.

Možnosti rodiny diod běžně hodnocené: standardní PN, rychlé/ultrarychlé PN, Schottky, SiC Schottky, řešení založená na GaN

Práce na stolku často odhaluje rozdíl mezi nominálními hodnotami a sestavenou realitou: naléhání způsobené indukčností rozložení, vzestup teploty ovlivněný detaily montáže a ztráta při přepínání formovaná parazitními kapacitami. Měřicí návyk, který se obvykle vyplácí, je zkoumat overshoot na diodě, odhadnout teplotu spojení pomocí teploty pouzdra plus předpoklady o tepelné rezistenci a iterovat změny snubování nebo rozložení předtím, než dojdeme k závěru, že volba zařízení byla špatná.

Tento styl validace obvykle dosahuje stabilního řešení rychleji než cyklení přes více součástí při zachování fyzické implementace beze změny.

Výběr materiálu zřídka funguje jako izolovaná optimalizace. Výběr Si, Ge, SiC nebo GaN efektivně zavazuje design k režimu přepínací rychlosti, profilu EMI, tepelnému plánu a mechanickému stylu implementace. Mnoho úspěšných týmů zjišťuje, že největší krok vpřed není přijetí nejnovějšího materiálu, ale výběr platformy, která odpovídá jejich schopnosti řídit parazity, ověřit teploty důvěryhodnými testy a udržet konzistentní výrobu.

Součásti s širokým pásmem mohou přinést vynikající výsledky, ale přínos se ukazuje nejjasněji, když je celý proces návrhu, disciplína rozložení, měřicí praxe a opakovatelnost výroby připravena podpořit to, co tyto zařízení budou vyžadovat.

Charakteristiky diod

Výběr diody obvykle probíhá lépe, když je datový list považován za soubor hranic, které musí přežít skutečné vlnové formy, reálný tok tepla z PCB a skutečné tolerance, místo aby byl považován za seznam typických hodnot, které vypadají uklidňující na papíře. Mnoho překvapení v návrhu se objeví při prvním spuštění, protože dioda je současně elektrické zařízení a tepelná zátěž, a tyto dvě stránky na sebe působí způsoby, které je snadné podcenit během výpočtů na stole. Myšlenkový rámec, který šetří čas později, je předpokládat, že raná měření vypadají tvrdší než hezká, průměrná čísla, která jste vypočítali, a podle toho vybrat a validovat.

Přední proud obvykle kolabuje do tepelných rozpočtů

Maximální přední proud (IF) se čte pravdivěji, když je interpretován jako topná strop vázaný na konkrétní balení a testovací podmínky, nikoli jako samostatný elektrický slib. Ztráta při vedení vpřed se běžně přibližně odhaduje jako:

Pcond ≈ IF × VF

V mnoha přepínacích nebo pulzních aplikacích není celková disipace diody omezena pouze na konduktivitu; komutace a tvar vlny mohou přidat energii, kterou schéma „neukazuje“. Odhad teploty spojení obvykle následuje:

Tj ≈ Ta + (Ptotal × RθJA)

Ta odráží okolní teplotu kolem zařízení a RθJA se dramaticky mění v závislosti na výběru pouzdra, ploše mědi, proudění vzduchu, propojování a jak je díl mechanicky montován. Stejné číslo dílu se může chovat zdvořile na otevřeném rozložení s velkorysou mědí a poté běžet nepohodlně horko po husté umístění, výsledek, který se může zdát nespravedlivý, dokud si nepamatujete, že tepelná cesta je efektivně součástí obvodu. Při provádění raných voleb se často zdá být smysluplnější začít od povoleného vzestupu teploty (vaše tepelné rezervy) a zpětně vypočítat stejnosměrný proud, než začít od hlavního IF a doufat, že deska se o to postará.

Přední napětí (VF) se mění s proudem, teplotou a hustotou proudu, takže považování za fixní konstantu je místo, kde se mnoho odhadů ztráty tiše odchyluje od kurzu. Známé „0,7 V“ je většinou mentální zkratka pro malý signál křemíkovou PN diodu při umírněném proudu; není to univerzální kotva.

Při vyšších proudech VF obvykle roste, což znamená, že ztráta při konduktivních může stoupat rychleji, než naznačuje prvotní odhad. Při vyšších teplotách VF pro křemíkové PN diody často klesá, což může posunout sdílení proudu v paralelních cestách způsoby, které se zdají být kontraintuitivní, když jste očekávali stabilní rozdělení.

Stabilnější přístup je považovat VF za omezený rozsah spíše než za jednu hezkou hodnotu. Pokud se staráte o předvídatelnou disipaci, použití nejhoršího případu VF z křivek datového listu při zamýšleném proudu a teplotě spojení/okolí obecně přináší méně nepříjemných tepelných překvapení než spolehnout se na typické číslo.

Startovní náraz, kapacitní nabíjení a induktivní zpětný náraz rutinně vytvářejí krátké přední surgy, které se neobjevují v výpočtech stejnosměrného proudu. Dioda obvykle toleruje tyto události, když se sejdou dvě skutečnosti: vrcholová surge je uvnitř stanoveného surging obalu, a zahřívání v průběhu času zůstává v rámci toho, co pouzdro a PCB mohou uvolnit.

Podmínky ke kontrole:

• Vrcholová surge proud zůstává uvnitř IFSM (neopakovací hodnocení surge).

• Průměrné a RMS zahřívání zůstávají uvnitř tepelného obalu pro skutečný pulsní trénink.

Zvyk, který snižuje tajemství v oblasti, je porovnávat šířku pulsu, frekvenci opakování a energii s pokyny pro přepětí z technického listu, spíše než předpokládat, že je krátký, takže na tom nezáleží. Krátké pulsy stále vnášejí teplo do spojení a opakované pulsy mohou rychleji zvyšovat teplotu, zejména když je průtok vzduchu skromný nebo je deska tepelně uzavřena.

Reverzní napětí by mělo sledovat skutečné špičky, nejen nominální kolejnice

Maximální opakované reverzní napětí (VRRM) je přesvědčivější, když je zvoleno proti nejhoršímu věrohodnému reverznímu stresu, včetně kmitání, induktivních přechodových jevů a rychlého přebití, spíše než proti klidové, nominální hodnotě kolejnice. V reálných sestavách může být stabilní reverzní napětí malým zlomkem skutečného maxima, protože parazitní induktance a přepínací okraje šťastně vyrábějí špičky.

Zdroje, které často zveličují reverzní špičky:

• Induktance kabelu

• Induktance úniku transformátoru

• Cívky relé a další induktivní zátěže

• Rychlé přepínací okraje interagující s parazitní induktancí a kapacitou

Mnoho návrhů začíná s konzervativními napěťovými maržemi, často kolem dvojnásobku nejhoršího stabilního reverzního napětí, a později se výběr upřesňuje pomocí měření a podrobných informací z technického listu.

Položky, které se běžně přezkoumávají během toho upřesňování:

• Hodnoty přechodového napětí

• Chování laviny nebo přepětí

• Měřené vlnové formy zachycené s odpovídajícím probením

Více prostoru v VRRM se netýká jen vyhýbání se zlomu; také to obvykle činí návrh méně citlivým na přebití způsobené uspořádáním a akumulaci tolerance. Ta extra rezerva může snížit emocionální tření při uvedení do provozu, protože strávíte méně času hádkami s vlnovými formami, které jsou technicky povolené pouze v simulaci.

Reverzní špičky jsou často podceňovány, protože pomalé přístroje je nikdy nehlásí, a dokonce i osciloskop je může zamaskovat, pokud je šířka pásma omezena nebo probení zavádí vlastní kmitání. Když je dioda umístěna blízko induktoru nebo přepínacího uzlu, je rozumné předpokládat, že první zachycení ze skopu odhalí vyšší frekvenční složku, než na kterou simulace naznačovala, a poté zvolit VRRM a možnosti tlumení/odrušení s tímto vědomím. V laboratoři často měřící nastavení rozhoduje, zda špička vypadá „zvládnutelně“ nebo „tajemně“, proto se vyplatí považovat probení za součást experimentu — nikoli za neutrálního pozorovatele.

Chování při přepínání

Při nízké frekvenci se mnohé diody jeví jako zaměnitelné. Jak se zvyšují rychlosti okrajů, začínají dominovat diferencující faktory vázané na ukládání náboje a parazitní jevy, a projevují se jako ztráta, přebití a šum, který může být překvapivě vytrvalý.

Rychlé diferencovače:

• Chování reverzní obnovy

• Kapacita spoje

• Interakce s okolními impedancemi, které přetvářejí chování zařízení na EMI a kmitání

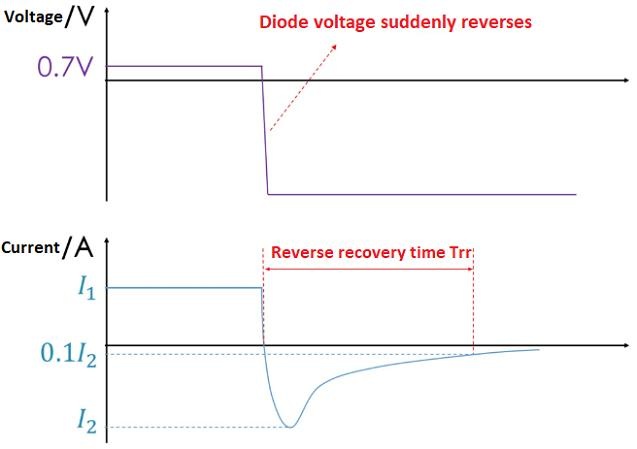

Standardní PN diody ukládají náboj během předního vodivého režimu, a když jsou reverzně biasovány, musí být tento náboj odstraněn, což vytváří reverzní obnovovací proud. Ten může přispět k dodatečné disipaci a také může vzbudit parazitní induktanci, což produkuje přebití, které se jeví jako „související s uspořádáním“, i když fyzika diody je skutečnou příčinou.

Typické následky reverzní obnovy:

• Vyšší ztráty při přepínání

• Napěťové přebití přes parazitní induktanci

• Horší chování EMI

Dioda s rychlou obnovou snižuje uložený náboj. Schottkyho diody se většinou vyhýbají klasické obnově menšinových nosičů, ale tato výhoda je často spojena s vyšším únikem a v mnoha silikonových rodinách Schottky s nižší schopností reverzního napětí. Dioda SiC je často volena v aplikacích s vyšším napětím a vyššími frekvencemi, protože spojí silnou napěťovou schopnost s čistým chováním obnovy, což může usnadnit efektivitu a vlnové formy přepínání.

Lepší chování obnovy často snižuje, jak agresivní musí být tlumení. Dobré uspořádání stále záleží, ale čistší obnova může učinit práci na shodě a termálním ladění méně jako zápas.

I když se nominální hodnocení pro přední a reverzní DC zdají být pohodlné, kapacita spoje může zatěžovat uzel při vysokých frekvencích způsoby, které se snadno přehlédnou během přezkumu schématu. Cj může zpomalit přechody, vnášet přesunový proud do citlivých uzlů a rezonovat s kruhovou induktancí.

Běžné efekty řízené Cj:

• Pomalejší přechody okrajů

• Přesunový proud do blízkých uzlů

• Rezonanční jevy s induktancí, které se projevují jako kmitání

Kvůli tomu si často zakřivení kapacity v technickém listu zaslouží stejnou pozornost, jakou byste věnovali zakřivením obnovy. Při benchworku je Cj častým důvodem, proč se jedna dioda zdá být tichá, zatímco jiná způsobuje, že měnič vypadá citlivě nebo těžko stabilizovatelně, a tento rozdíl je cítit dlouho předtím, než je čistě vysvětlen.

Exponenciální I–V křivka znamená, že malé změny VF mohou výrazně ovlivnit proud

I–V vztah diody je exponenciální, takže mírné posuny ve VF mohou způsobit velké změny proudu. Tato nelinearita se stává obzvlášť viditelnou, když je dioda používána jako klampa nebo řídící prvek, namísto jako jednoduchý usměrňovač.

Aplikace, kde se tato nelinearita objevuje rychle:

• Klampovací obvody

• OR-ing aplikace

• Změna úrovně

• Řízení proudu

Teplotní drift a rozptyl procesu mohou posunout VF natolik, aby se materiálně změnil proud, což je důvod, proč „typické“ křivky budují intuici, ale neposkytují příliš klidu, když potřebujete předvídatelný limit. Pokud dioda chrání nákladné obvody, navrhování kolem křivek nejhoršího scénáře se často zdá být disciplínovanější než spoléhat se na typické chování.

Teplotní změny ovlivňují více chování diod najednou a tyto změny ne vždy „pomáhají“ ve stejném směru. Výsledkem je, že kontrola při pokojové teplotě může vypadat čistě, zatímco test v teplém obalu odhaluje skutečné omezení.

Teplotou řízené posuny běžně zahrnují:

• Chování VF (často klesá s teplotou u PN křemíku)

• Únikový proud (často výrazně vzrůstá s teplotou)

• Zúžení bezpečnostních provozních limitů, protože tepelný gradient má méně prostoru k dýchání

Mnoho tvrdohlavých problémů s diodami je spuštěno teplotou, objevuje se pouze po nasáknutí desky, zahřátí obalu nebo když je prostředí jednoduše horké. Zohlednění těchto podmínek brzy snižuje šance na prototyp, který se chová dokonale na stole a špatně v reálném prostředí.

Materiálové a rodinné volby

Křemík zůstává oblíbený v univerzálních návrzích, protože obvykle nabízí nízké úniky a robustní chování napříč běžnými pracovními teplotami a napětími. Německé součásti obvykle vykazují vyšší únik při stejné teplotě, což je činí méně atraktivními v mnoha moderních návrzích, s výjimkou niche potřeb.

Rychlá mapa běžných rodin:

• Schottky: nízké VF při mírném napětí a rychlé chování, často spárované s vyšším únikem a omezeným VRRM v mnoha rodinách.

• SiC: silná schopnost vysokého napětí a čisté spínání, často s vyšším VF při nízkém proudu než křemíkový Schottky.

• Rychlý PN: střední cesta, když rozhodnutí vede cena/dostupnost, s chováním obnovy, které stále potřebuje ověření.

Perspektiva výběru, kterou mnoho týmů považuje za uklidňující, je rozhodnout se brzy, které omezení je nejpravděpodobnější, že dominuje vaší iteraci návrhu: jste omezeni ztrátami/teplotou, nebo šumem/rezonancí? Tato struktura vás obvykle rychleji nasměruje k správné rodině diod než zaujetí ohledně jakéhokoliv jediného parametru.

Identifikace polarity

Katodový pás je obvykle nejrychlejší vizuální náznak, ale označení se liší napříč baleními, orientací pásky, cívkami a dodavateli, a nejasnosti se obvykle objeví právě když jste unavení nebo se pohybujete rychle. Když by chyba polarity mohla stát prototyp, ztrácet čas při ladění nebo vytvořit matoucí režim selhání, rychlá kontrola DMM v režimu testu diod je nízkoúrovňový způsob, jak snížit toto riziko.

Co obvykle rychlá kontrola v režimu diod ukazuje:

• Přední směr: pravděpodobné VF

• Reverzní směr: OL nebo mnohem vyšší hodnota

Tento malý krok zabraňuje nepřiměřenému podílu problémů při prvním uvedení do provozu, zejména když byly součásti přebalovány, ručně umístěny nebo nahrazovány během nákupu.

Pracovní postup, který často přežije první sestavení desky

1) Definujte stálé a přechodné reverzní napětí, poté vyberte VRRM s rezervou na základě měřených nebo realisticky modelovaných špiček.

2) Odhadněte ztrátu při vedení a přepínání, poté ověřte Tj pomocí termálních údajů z balení a skutečných chladicích podmínek PCB (měď, proudění vzduchu, hustota umístění).

3) Vyberte rodinu diod na základě rychlosti přepínání a chování EMI, ne pouze na základě VF.

4) Ověřte pomocí deskových vlnových tvarů při teplotě; v blízkosti přepínacích uzlů očekávejte, že první záznam osciloskopu odhalí napětí spojené se stresy, které vypadaly menší v rané analýze.

5) Uzamkněte výběr až poté, co jsou zobrazeny návrh a tepelná realita, protože balení a měď často určují výsledek více než schéma naznačuje.

Praktické metody pro testování diod

Test diody zřídka uspěje tím, že se honí za dokonalým číslem; uspěje potvrzením směrovosti, rozpoznáním zjevných způsobů selhání a uvědoměním si, kdy okolní obvod zkresluje měření. DMM v režimu diody je obvykle nejrychlejší terénní kontrola, protože aplikuje malý řízený proud a uvádí dopředný pokles, ale měření se stává mnohem významnější, když máte na paměti kontext: typ diody, očekávaný rozsah proudu a zda je zařízení měřeno v obvodu nebo izolovaně. Když se symptomy a měřič neshodnou, často je to nastavení měřiče, které potřebuje být uváženější, nikoli vaše trpělivost.

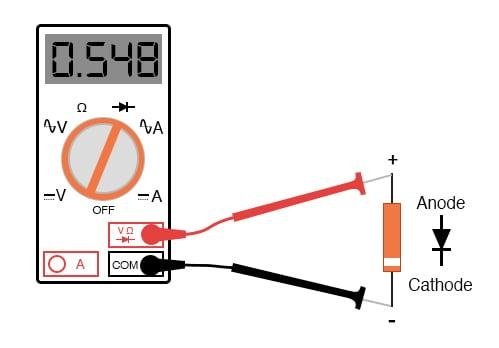

Použití DMM v režimu diody

Umístěte červený krokodýlek na anodu a černý krokodýlek na katodu. Zdravá křemíková dioda obvykle ukazuje hodnotu kolem 0.55–0.85 V, přičemž přesná hodnota závisí na testovacím proudu DMM a na struktuře diody. Germaniové zařízení často ukazuje nižší hodnoty, přibližně 0.2–0.35 V.

Prohoďte krokodýlky. Zdravá dioda obvykle ukazuje OL, velmi vysoké měření, nebo žádnou indikaci vodivosti. Při odstraňování problémů je vzor vodivosti jedním směrem a blokování druhým často přesvědčivější než přesné dopředné číslo.

Pokud dioda ukazuje blízké hodnotě 0 V v obou směrech, je efektivně zkrácena; to často následuje po nadproudu, událostech s obrácenou polaritou nebo napěťovém namáhání.

Pokud ukazuje OL v obou směrech, může být otevřená, vnitřně prasklá, špatně spájená nebo jednoduše není dostatečně energizována měřičem pro dopřednou polarizaci (scénář, který se objevuje u některých LED, určitých Schottky prvků v závislosti na chování měřiče a sériových diodových řetězcích).

Stojí za to zde také udržet emocionální zdrženlivost: mírně nesprávný VF automaticky neznamená, že je díl špatný. Mnoho funkčních diod ukazuje vyšší hodnoty, když je studená, nižší hodnoty, když je teplá, a posunuje se podle testovacího proudu DMM. Pokud je směrovost v pořádku a VF je přijatelný pro rodinu diod, to je často dostatečné pro první krok odstranění problému.

Proč měření v obvodu klame

Testování v obvodu může lhát, protože DMM proud může proudit přes paralelní komponenty místo cílové diody. Alternativní dráhy často zahrnují rezistory, jiné diody, tranzistorové spojky a ochranné struktury vstupu IC. Výsledek může vypadat přesvědčivě normálně, i když je testovaná dioda otevřená, nebo může ukazovat vodivost oběma směry, i když je dioda v pořádku.

Nejnáročnější případy obvykle zahrnují lišty a signální vedení připojená k IC, kde mohou vnitřní ochranné diody omezit proud měřiče a představit dopředný pokles, který jste nečekali.

Pro zvýšení důvěryhodnosti zvedněte jeden vodič nebo jinak izolujte diodu od okolní sítě. Zvednutí jednoho vodiče je obvykle dostatečné; je to rychlejší než úplné odstranění, šetrnější k padům a vyhýbá se rozšířenému ladění na základě "ducha" vodivosti.

Pracovní postup, který se často zdá být efektivní, je:

• Nejprve testujte v obvodu jako triáž.

• Pokud je to nejasné, izolujte jeden vodič a znovu testujte.

Tento dvoustupňový návyk šetří čas a přitom se stále dostává k závěru, za kterým můžete stát.

Speciální diody

Schottky diody

Schottky diody často ukazují hodnoty kolem 0.15–0.45 V, takže číslo, které se zdá být příliš nízké, může být zcela legitimní. Jsou široce používány v napájecích zdrojích a vysokorychlostní usměrňování, protože ztráta dopředného proudu může být nižší.

Jedno praktické upozornění: Schottky diody mohou degradovat tím, že se vyvinou zvýšené úniky, než selžou jako zřejmé zkraty. Základní test DMM může stále vypadat přijatelně, zatímco obvod se chová nesprávně pod napětím. Pokud symptomy naznačují únik (neočekávaný klidový proud, lišty, které klesají, části se zahřívají v nečinnosti), zkouška zpětného úniku pomocí DC zdroje a sériového rezistoru může odhalit to, co režim diody nemusí.

LED diody

Dopředné poklesy LED diod jsou vyšší než u standardních křemíkových diod: červená se často pohybuje kolem 1.8 V, zatímco modré/bílé mohou překročit 3 V. Některé DMM neposkytují dostatečné napětí pro dodatečnou polarizaci určitých LED v režimu diody, takže měřič může ukazovat OL, i když je LED zdravá.

Pro ověření LED je často jasnější odpovědí použít zdroj s omezeným proudem (malý zdroj plus rezistor) než se spoléhat pouze na režim diody, a snižuje to šanci na náhodný nadproud během testování.

Zenerovy diody

Na DMM vypadá Zener obvykle jako normální dioda v dopředném směru. Definujícím chováním je zpětné prolomení napětí (Vz), kterého většina režimů diody DMM nemůže dosáhnout.

Pro ověření akce Zeneru používejte DC zdroj a sériový rezistor, zpětně polarizujte Zener a měřte napětí přes něj. Zvolte rezistor tak, aby proud zůstal v bezpečném rozsahu. To sjednocuje test s tím, jak se díl chová ve skutečných obvodech a vyhýbá se falešnému pocitu pohodlí z kontroly pouze dopředného směru.

IR LED diody

IR LED diody často neblikají viditelně. Telefonní kamera často dokáže detekovat vyzařování jako slabé světlo, když je LED dopředně polarizována, což se stává pohodlným krokem pro potvrzení, když je měření DMM nejednoznačné nebo když chcete ověřit, že zařízení vyzařuje, nikoli jen prostě vede.

Přesun k úspěchu/neúspěchu

Dobrý test diody odpovídá na tři otázky: zda vede v zamýšleném směru, zda blokuje v opačném směru za testovacích podmínek, a zda se chování shoduje s typem diody použitým v obvodu. Číslo dopředného poklesu je často nejlepší považovat za otisk prstu, který podporuje hypotézu, nikoli za přísný audit specifikací.

Při odstraňování problémů obvykle nejednoznačné čtení ukazuje na paralelní cesty v obvodu nebo nesoulad mezi testovací metodou a rodinou diod. Když výsledky měření a symptomy obvodu nesouhlasí, často je moudřejší důvěřovat symptomům a vylepšit test: izolovat jeden vodič, aplikovat řízený proud nebo ověřit Zenerovo prolomení pomocí zdroje. Tento přístup snižuje nutnost opětovného zpracování a pomáhá vyhnout se výměně funkčních částí, zatímco skutečná závada zůstává nedotčena.

Funkce diod a aplikace v reálném světě

Dioda si vydělává svou pověst směrovým vedením, avšak skutečné obvody se jen zřídka chovají jako čistý "jednosměrný prvek." Tato asymetrie se stává praktickým páčidlem pro tvarování vln, vedení energie tam, kde je vítaná, a odrazování ji tam, kde způsobuje problémy. Při každodenní návrhářské práci je těžké nevyvinout zdravý respekt k diodě jako k nelineárnímu spínači, jehož dopředný pokles, kapacitance spojení, zpětné zotavení, únik a teplotní odchylka zanechávají viditelné otisky na chování systému. Považování těchto neideálních vlastností za prvotřídní vstupy do návrhu obvykle snižuje překvapení v pozdních fázích na pracovišti.

Detekce obálky v AM přijímačích

V AM příjmu se dioda běžně používá pro špičkovou/detekční usměrnění. Potlačením negativní polarity RF nosiče se modulační obálka stává k dispozici jako napětí podobné základnímu pásmu na výstupu detektoru. Následující RC síť pak zjemňuje usměrněné RF tím, že vyměňuje zbytkové vlnění proti schopnosti sledovat skutečné dynamiky zvuku.

Volba časové konstanty RC při zachování slyšitelného detailu

Hodnota RC se nakonec nachází v úzkém, praxí řízeném rozsahu, protože musí splnit dva protichůdné chování najednou: udržovat náboj mezi RF špičkami, a přesto se dostatečně rychle uvolnit, aby sledovalo obálku.

Cíle RC, které obvykle fungují ve standardních AM detektorech obálky:

• RC mnohem delší než období nosiče, aby se kondenzátor podstatně nevybíjel mezi RF špičkami.

• RC mnohem kratší než nejrychlejší varianty obálky, které nás zajímají, aby výstup mohl sledovat změny zvuku.

Když je RC příliš malé, výstup detektoru nese nadměrné RF vlnění; po zesílení výsledek často vyznívá jako zrnité nebo hlučné a osciloskopický záznam obvykle vypadá nepokojně. Když je RC příliš velké, kondenzátor se drží špiček; detektor pak nedokáže sledovat rychlé pohyby dolní obálky, což produkuje diagonální oříznutí, které posluchači často popisují jako otupené útoky a sníženou jasnost. Běžný přístup k ladění začíná frekvencí nosiče a nejvyšší požadovanou zvukovou frekvencí, následovaný úpravou RC při kontrolování zkreslení na oscilloskopu a sledování změn v jasnosti řeči nebo reakce na perkuse.

Neideální chování diod, které se projevuje v detekčních výsledcích

Dopředný pokles a kapacitance spojení rutinně ovlivňují výkon detektoru obálky způsoby, které se snadno podceňují, dokud nejsou zapojeny slabé signály. Při nízkých amplitudách RF se dopředné napětí chová jako účinný detekční práh, takže citlivost klesá dříve, než intuice naznačuje. To je jeden z důvodů, proč jsou malé signální diody a Schottkyho diody často vybírány pro detekci slabých signálů AM: obvod se jednoduše „probudí“ dříve.

Kapacitance spojení může také působit na laděný obvod, snižovat Q nebo posouvat rezonanci a tiše snižovat selektivitu. Pokud je detektor připojen bez zajištění, nebo je přemístěn během rozložení, může se reakce na předním konci posunout natolik, že je měřitelná. Myšlení, které se často vyplácí, je zvažovat diodu detektoru jako součást RF sítě, nikoli jako blok „pouze pro audio“; výměna typů diod nebo posun detekčního připojení často mění RF chování současně, i když základní výstup stále vypadá přesvědčivě.

Usměrnění výkonu

Usměrňovače převádějí AC na pulzující DC, takže filtrování a regulace mohou produkovat použitelné napájecí kolejnice. Směrné vedení umožňuje usměrnění, ale topologie do značné míry určuje, jak vypadá kmitání, jak těžce je transformátor zatěžován a kde se ztrácí účinnost. V praxi se rozhodnutí o usměrňovačích často projeví později jako teplo, slyšitelné hučení transformátoru nebo nečekané poklesy zatížení, obvykle v nejméně vhodném čase.

Usměrňovače s poloviční vlnou

Usměrňovač s poloviční vlnou používá jednu diodu a pouze jednu polovinu cyklu AC signálu. Obvod je snadný na konstrukci a levný, ale nevyužitá polovina cyklu efektivně nechává dostupnou energii na stole. Kmitání se objevuje na frekvenci sítě, což má za následek, že filtrování se zdá být tvrdohlavější, než se očekávalo, což nutí designéry k většímu použití rezervoárových kondenzátorů a akceptování vyšších vrcholových nabíjecích proudů.

Tyto vrcholové proudy mohou zatěžovat diodu a transformátor, a mohou zveličovat pokles napětí, pokud impedanční zdroj není malý. Na stole se to často projevuje jako "vypadalo to v pořádku bez zátěže, pak se to zhroutilo, když jsem požádal o proud," což je méně tajemné, jakmile je pulzní vedení vykresleno místo zprůměrování.

Usměrňovače s plnou vlnou

Usměrňovač s plnou vlnou používá čtyři diody k usměrnění obou polovin AC signálu. Frekvence kmitání se zdvojnásobí, což často usnadňuje dosažení stanoveného cíle kmitání s menší kapacitou než přístup s poloviční vlnou, a regulace zátěže se obvykle zlepšuje. Kompromisem je, že proud prochází dvěma diodami sériově během každého intervalu vedení, takže ztráty při vedení rostou ve srovnání s ideálním spínačem nebo některými uspořádáními s centrálním tapem.

V mnoha skutečných konstrukcích se termální chování stává rozhodujícím omezením. I mírné průměrné zatěžovací proudy mohou způsobit znatelné zahřívání, protože proud přichází v úzkých vrcholových pulzech poblíž hřebene AC signálu. Chování vrcholového proudu se často stává zřejmým až po měření teploty diody během trvalých zátěžových podmínek namísto spoléhání se pouze na výpočty průměrného proudu.

Výběr diod pro usměrňovače

Volba diody pro usměrňovač je obvykle vyvažovací činění mezi elektrickými ztrátami, chováním při přepínání a tolerancí na namáhání.

Běžné faktory výběru, které jsou často vyváženy během návrhu:

• Průchodné napětí při skutečném pracovním proudu (nižší pokles obecně znamená méně ztrát, zejména u nízkonapěťových kolejnic).

• Chování reverzního zotavení (rychlé/měkké zotavení má tendenci snižovat ztráty při přepínání a snižovat vedený/vyzařovaný šum ve vyšších frekvenčních prostředích).

• Schopnost přepětí a tepelný odpor (nabíjecí pulzy a nárazy mohou dominovat namáhání, i když se průměrný proud zdá být skromný).

Při frekvenci sítě běžné křemíkové diody obvykle fungují adekvátně a předvídatelně. V konvertorech s vyššími frekvencemi se reverzní zotavení může stát hlavním zdrojem ztráty a EMI; v tomto okamžiku se obvykle volí Schottkyho diody, rychlé zotavení křemíku nebo možnosti s širokým zakázaným pásmem, protože jejich chování při přepínání je snazší udržovat tiše a chladně, za předpokladu, že rozvržení a parazity jsou řešeny se stejnou péčí.

Regulace napětí a ochrana

Zenerovy diody pracují v reverzním prasknutí, aby udržovaly přibližně konstantní napětí, které podporuje šuntovací reference a chování klapek. V praxi se mohou jevit klamně jednoduše: jeden díl, jeden rezistor, hotovo; dokud nejsou aplikovány extrémy napětí, zatížení a teploty a "snadná klapka" se nezmění na problém s topením a tolerancí.

Návrh Zenerova biasu napříč pohyby napětí a zatížení

Zenerův šunt regulátor používá sériový rezistor (nebo zdroj proudu) k omezení proudu. Úkolem návrhu je udržet Zener v oblasti, kde se chová jako použitelná reference bez toho, aby byla hnana do škodlivého rozptýlení.

Limity proudu Zeneru, které designéři obvykle vymáhají:

• Nad prahovým proudem, aby byl Zenerův napětí rozumně stabilní a dynamická impedance zůstala dostatečně nízká pro požadovanou přesnost.

• Pod maximem povoleným ztrátou výkonu při nejhorším možném vstupním napětí a minimálním zatěžovacím proudu.

Dlouhodobá spolehlivost často závisí na rozměrování rezistoru za nejhorších možných podmínek namísto normálních provozních podmínek. Vysoké vstupní napětí, nízké zatížení, studený start a vysoká okolní teplota mohou výrazně zvýšit rozptyl výkonu Zeneru ve srovnání s typickým provozem. Tepelný nárůst není jen otázkou spolehlivosti; také ovlivňuje drift, a účinný výkonový rating silně závisí na tom, jak dobře je teplo odváděno měděnou plochou, prouděním vzduchu a podmínkami pouzdra.

Kdy Zenery stále získávají své místo v moderním hardwaru

Spínací regulátory obecně poskytují lepší účinnost a širší praktický rozsah zatížení než regulace šuntováním Zenerů, zejména když je zatěžovací proud vyšší než malý. I tak zůstávají Zenery atraktivní v rolích, kde se jejich chování jeví jako přehledné, rychlé a snadno se dá uvažovat během podmínek poruch.

Běžné aplikace Zenerových diod v moderních návrzích:

• Ochrana proti přepětí na přívodech napájení.

• Potlačení přechodných jevů pro pomalé až střední energetické události (často spárováno s sériovým odporem nebo dedikovaným TVS prvkem).

• Jednoduchá generace reference, kde není cílem těsné přesnosti a ztráty energie jsou akceptovatelné.

Perspektiva návrhu, která obvykle snižuje zklamání, je brát mnoho Zenerových implementací především jako omezovače napětí, pokud rozpočet na proud a tepelný režim nejsou dostatečně stabilní na to, aby podporovaly skutečné regulační chování s předvídatelným driftováním.

Současné rodiny diod a vysoce dopadové aplikace

Moderní diody zahrnují různé materiály a struktury, přičemž každá je naladěna na omezení, jako jsou ztráty při prostupném proudu, rychlost přepínání, tepelná tolerance, blokovací napětí nebo optická emise. Praktickým závěrem je, že „dioda je dioda“ přestává být užitečným tvrzením, jakmile začnou frekvence, teplo a parazitní efekty ovlivňovat plán.

LED

LED mohou být účinnými zdroji světla, ale reagují jako zařízení řízená proudem více než jako zátěže definované napětím, protože prostupné napětí se liší podle teploty a výrobních tolerancí. Pro malé indikátory může fungovat přístup pouze s odporem přijatelně, ačkoli rovnost jasnosti často kolísá s napájením a teplotou. Pro osvětlení obvykle zdroje konstantního proudu poskytují stabilnější jas, lepší výsledky životnosti a konzistentnější barevné chování, což jsou výhody, které jsou více oceňovány poté, co se ukáže, jak rychle „téměř stejná LED“ může vypadat jinak mezi jednotkami.

Schottkyho diody

Schottkyho diody nabízejí nízké prostupné napětí a prakticky žádné zpětné zotavení, což je činí silným výběrem, když je důležitá ztráta vedení nebo čistota přepínání.

Typické vzory nasazení Schottkyho diod:

• Napájecí kolejnice s nízkým napětím, kde desítky nebo stovky milivoltů překládají do skutečné účinnosti a rezervy.

• Rychlé klipy na digitálních linkách a přepínacích uzlech, kde by zotavení náboje jinak injektovalo šum.

Nevýhody se projevují jako vyšší zpětný únik a často nižší zpětné napěťové hodnocení než mnohé PN diody, což může být nepohodlné při zvýšených teplotách nebo na vysokonapěťových kolejnicích.

Zařízení SiC a GaN

Zařízení SiC a GaN mohou snížit ztráty vedení a přepínání v high-efficiency napájecí konverzi, a podporují vyšší frekvence přepínání, které mohou zmenšit magnetické a kapacitní prvky. Na oplátku se rozložení, parazitní indukčnost a strategie napájení stávají méně shovívavými. Není neobvyklé, že očekávané zisky účinnosti se zmenšují, když kroucení způsobuje pomalejší hrany nebo když se přidává další EMI filtrace k obnovení souladu. Výběr zařízení přitahuje pozornost, ale fyzická implementace je místem, kde se slib buď realizuje, nebo tiše vyčerpává.

Laserové diody

Laserové diody umožňují optické vlákna, měření a snímání, přičemž vyžadují pečlivou kontrolu proudu, teploty a optických zpětnovazebních podmínek. Malé posuny v řídícím proudu nebo tepelném stavu mohou dostatečně změnit vlnovou délku a výstupní výkon, aby to mělo význam pro systémové metriky. Robustní návrhy obvykle zahrnují omezení proudu, měkký start a ochranu proti odrazům a ESD, protože režimy selhání mají tendenci být náhlé spíše než postupné.

Datové diody

Architektury „datových diod“ vynucují jednosměrný přenos prostřednictvím fyzické a elektrické struktury namísto spoléhaní se pouze na politiku softwaru. Rozhraní je uspořádáno tak, aby se návratový kanál nejen nezakazoval, ale byl designem nepřítomný. V high-assurance prostředích to přeformuluje bezpečnost na menší hardwarové hranice, které mohou být kontrolovány a ověřovány, což se často lépe shoduje s dlouhodobou operační důvěrou než s neustálým kontrolováním konfigurace.

Praktický seznam pro výběr

U těchto aplikací obvykle výběr diod spočívá na krátkém seznamu neideálních parametrů, které rozhodují o tom, jak se obvod chová při skutečných vlnových formách a reálné teplotě.

Parametry, které často oddělují čistou konstrukci od problémové:

• Prostupný pokles při skutečném provozním proudu.

• Rezervní napětí včetně přechodů.

• Zpětné zotavení a kapacita spojky.

• Únik při teplotě.

• Tepelná cesta plus schopnost pulzního/nárazového proudu.

• Mechanická a layoutová omezení, protože paraziti mohou dominovat při vysokých hranách.

Základní funkce obvodu sama o sobě nezaručuje stabilní výkon. Spolehlivý provoz závisí na vyvážení fyziky zařízení, topologie obvodu, frekvenčního chování, teplotních podmínek a extrémních podmínek vlnových forem, včetně situací, které jsou obtížné reprodukovat během počátečního testování.

Závěr

Diody zůstávají nezbytné, protože poskytují jednoduchou a spolehlivou kontrolu toku proudu v elektronických obvodech. Skutečný výkon závisí na předním napětí, zpětném prosakování, prahové hodnotě poruchy, rychlosti přepínání, tepelných limitech a fyzické konstrukci. Správný výběr a testování diod pomáhá předcházet poruchám, zlepšit účinnost, snížit šum a zajistit stabilní provoz v usměrňovačích, obvodech ochrany, signálních cestách, napájecích zdrojích a moderních vysokorychlostních systémech.

Často kladené otázky [FAQ]

1. Proč se zpětně napěťové špičky v obvodech diod často stávají mnohem vyššími než nominální napětí napájení?

Zpětně napěťové špičky jsou běžně zesilovány parazitní induktancí, induktancí úniku transformátoru, cívkami relé a rychlými přepínacími přechody, které interagují s kapacitance PCB a geometrií vodičů. V mnoha praktických obvodech představuje stálé zpětné napětí, které vidíme na papíře, pouze zlomek skutečného vrcholového namáhání, kterému je vystaveno během přepínacích událostí. Tyto špičky mohou být natolik závažné, že překročí hodnocení VRRM, i když se nominální napětí zdá být bezpečné. Skutečné přepínací vlnové formy proto musí být pečlivě hodnoceny, místo aby se spoléhaly pouze na výpočty v ustáleném stavu.

2. Proč je výběr VRRM založen na skutečném přechodovém chování spíše než jen na nominálním napětí napájení?

Výběr VRRM založený pouze na nominálním pracovním napětí často ignoruje kroucení, překročení, účinky kabelu a induktivní přepínací chování, které se objevují během skutečného provozu. Praktické návrhy obvykle zahrnují dodatečnou napěťovou rezervu, aby tolerovaly neočekávané špičky a napětí způsobené uspořádáním. Dioda s větší rezervou pro zpětné napětí se často chová předvídatelněji během zapínání, protože se stává méně citlivou na parazitní efekty a nejistotu měření.

3. Proč se chování zpětného zotavení stává kriticky důležitým při vysokých přepínacích frekvencích?

Při vysokých rychlostech přepínání je nutné odstranit uložený náboj uvnitř běžných PN diod, když se zařízení přepne do zpětného biasu. Tento zpětný zotavovací proud zvyšuje ztrátu při přepínání a může vzbudit cizí induktanci, což produkuje překročení, kroucení a EMI. Jak se zvyšuje přepínací frekvence, zpětné zotavení čím dál více ovlivňuje tepelnou charakteristiku a kvalitu vlnové formy, což činí zařízení pro rychlé zotavení a Schottky velmi atraktivními pro návrhy vysokorychlostních měničů.

4. Proč zlepší diody Schottky a SiC často přepínací výkon ve srovnání se standardními PN diodami?

Schottky diody do značné míry vyhýbají klasickému zpětnému zotavení minority, což pomáhá snižovat ztrátu při přepínání a překročení. Dioda SiC kombinuje vysokou schopnost zpětného napětí s extrémně čistým chováním zotavení, což je činí vysoce účinnými v systémech s vysokým napětím a vysokou frekvencí. Tyto charakteristiky často zjednodušují kontrolu EMI a snižují množství agresivního tlumení potřebného pro stabilizaci přepínacích vlnových forem.

5. Proč je kapacita spojení diody považována za velkou starost v obvodech s vysokou frekvencí?

Kapacita spoje interaguje s okolní induktancí a impedancí, vytváří rezonance, pomalejší přechody, vytyčovací proudy a kroucení. I když se hodnocení proudu při předním a zpětném napětí jeví jako přijatelné, nadměrná kapacita může degradovat rychlost přepínání a vnášet nežádoucí šum do blízkých uzlů. V rychle přepínajících se systémech se kapacita spoje často stává jedním z skrytých faktorů ovlivňujících EMI a stabilitu vlnových forem.

6. Proč mohou odhady ztráty při předním napětí stát nepřesné, pokud je VF chápáno jako pevná hodnota?

Přední napětí se neustále mění s teplotou, hladinou proudu a hustotou proudu. Běžná předpoklad "0,7 V" odráží pouze omezené provozní podmínky pro křemíkové PN diody. Při vyšším proudu může VF významně vzrůst a zvýšit ztráty vedení nad počáteční očekávání. Při zvýšené teplotě může chování VF také měnit rozdělení proudu v paralelních cestách, vytvářet tepelnou nerovnováhu a nepředvídatelnou disipaci. Spolehlivé tepelně odhady proto závisí na používání křivek z technických listů za realistických provozních podmínek.

7. Proč jsou krátké nárazové události stále nebezpečné, i když průměrný proud diody zůstává nízký?

Krátké pulsy, jako je náraz při spuštění, induktivní zpětný náraz a kapacitní nabíjecí události, vnášejí velké množství energie do spojení diody během velmi krátkých časových intervalů. Opakované nárazy mohou rychle akumulovat teplo, než se očekávalo, zejména když je průtok vzduchu a rozptýlení tepla PCB omezeno. I když se průměrný proud jeví jako umírněný, opakované pulzní stresy mohou postupně urychlovat tepelnou únavu a dlouhodobou degradaci.

8. Proč silně ovlivňuje uspořádání PCB chování přepínání diody a výkon EMI?

Přepínací smyčky s velkou inductancí zesilují overshoot, oscilační jevy a stres při zpětném obnovení. Dlouhé tratě, špatné uzemnění a nekontrolované cesty pro návrat proudu umožňují parazitní inductanci převádět rychlé přepínací hrany do problémů s EMI. I vysoce kvalitní diodě se může v induktivním uspořádání dařit špatně. Konstrukce s kompaktními proudovými smyčkami a kontrolovanými cestami návratu obecně produkují čistší přepínací vlnové formy a předvídatelnější termální chování.

9. Proč inženýři často ověřují chování diod pomocí skutečných měření osciloskopem místo spoléhání se pouze na simulace?

Simulace často podceňují parazitní inductanci, chování konektorů, účinky kabelů a vysokofrekvenční oscilace, které se objevují ve sestaveném hardwaru. Skutečná měření často odhalují overshoot a přechodné chování, které nebylo zřejmé během analýzy na úrovni schématu. Inženýři tedy považují zkoušení osciloskopem za součást samotného experimentu, protože špatné metody zkoušení mohou deformovat vlnové formy a skrývat skutečný stres, který dioda zažívá.

10. Proč výběr diody stále více závisí na chování na úrovni systému namísto izolovaných specifikací v technických listech?

Moderní konstrukce hodnotí diody na základě toho, jak interagují s limity EMI, přepínací topologií, termálními omezeními, geometrií uspořádání, chováním při přepětí a dlouhodobou spolehlivostí. Dioda, která vypadá ideálně z hlediska jednoho parametru, může stále vytvářet problémy s obtížným overshootem, šumem nebo tepelnými problémy při integraci do celého systému. Úspěšné konstrukce obvykle balancují chování při zotavení, kapacitu, napěťovou marži, termální charakteristiky a implementaci PCB dohromady, místo aby optimalizovaly pouze jednu hlavní specifikaci.
