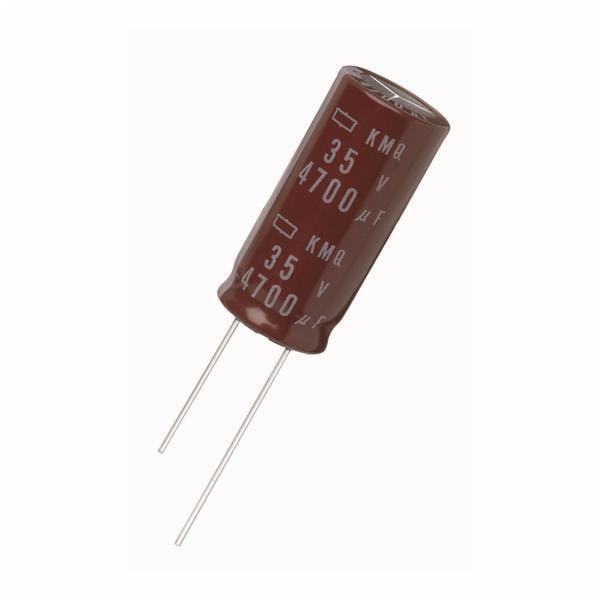

Prozkoumání struktury hliníkových elektrolytických kondenzátorů, ESR a faktorů výkonu

Hliníkové elektrolytick é kondenzátory se široce používají pro ukládání energie, filtrování a stabilizaci výkonu v elektronických systémech. Jejich výkon závisí převážně na vnitřní struktuře, formaci dielektrika, chování elektrolytu, leptání fólie a dlouhodobé elektrochemické stabilitě. Tento článek vysvětluje, jak jsou hliníkové elektrolytick é kondenzátory konstruovány, jak jejich vnitřní materiály interagují a jak tyto strukturální charakteristiky ovlivňují kapacitu, ESR, spolehlivost, tepelnou chování a celkový elektrický výkon.

Katalog

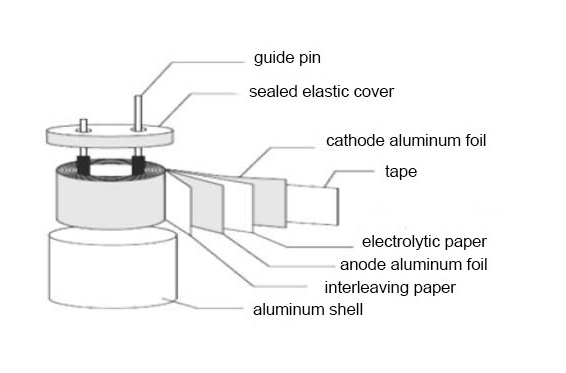

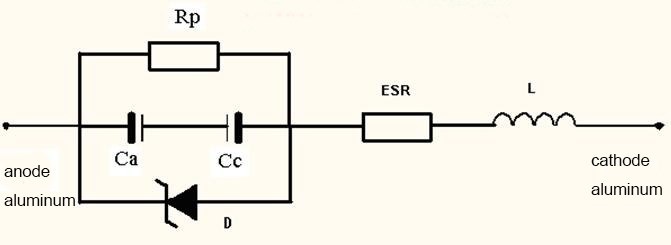

Struktura hliníkových elektrolytických kondenzátorů

Hliníkový elektrolytický kondenzátor je uspořádán kolem kompaktní elektrochemické jednotky, jejíž geometrie je laděna pro konzistentní kvalitu výroby a předvídatelné elektrické chování. Když se na něj podíváme kus po kuse, struktura začíná několika vrstvenými komponenty, které jsou sestaveny pod pevným procesním řízením, protože malé odchylky se později obvykle projevují jako odchylky v ESR, úniku nebo kapacitě.

Vrstvené komponenty:

• Leptaná hliníková anodová fólie

• Listy separačního papíru impregnované elektrolytem

• Hliníková katodová fólie

Po skládání je laminát vytvořen do prvku, který odpovídá stylu plechovky. Většina částí používá těsně svinutý válcový rol; některé balení používají složený nebo zploštělý prvek, aby se vešly do nepravidelných plechovek. Montáž pak prochází fázemi impregnace (často zahrnujícími vakuové a namáčecí cykly), aby elektrolyt pronikl hluboko do leptané porézní struktury. Nakonec je prvek vložen do hliníkové plechovky a otvor plechovky je utěsněn izolačním gumovým zátkou, která současně vykonává několik mechanických a utěsňovacích úkolů.

Funkce, které obvykle zajišťuje gumová zátka a utěsňovací oblast:

• Elektrická izolace mezi svorkami a plechovkou

• Mechanické uvolnění napětí pro vodiče/svorky během vibrací nebo manipulace

• Zadržení elektrolytu a řízení páry po dobu provozu

• Ukotvení svorek a prostorová stabilita vinutého prvku

Dielektrikum jako pěstovaná rozhraní, ne vložený film

Dielektrikum v hliníkovém elektrolytickém kondenzátoru není samostatně vložený plastový nebo keramický list, což může být z pohledu zvyklého na filmové nebo MLCC konstrukce protichůdné. Je to oxid hliníku (vrstva Al₂O₃) pěstovaná přímo na anodové fólii prostřednictvím anodizace, což znamená, že dielektrikum je chemicky vázáno na kovový povrch, spíše než aby bylo mechanicky umístěno mezi dva vodiv é prvky.

Ten pěstovaný původ mění způsob, jakým se struktura v praxi chová. Oxid se přizpůsobuje mikroskopické topografii leptané anodové fólie, sleduje jámy a tunely místo aby je překlenoval. To je jeden důvod, proč může komponent dosáhnout vysoké kapacity v malém objemu bez použití exotických materiálů. Tloušťka oxidu nakonec spadá do rozmezí nanometrů na mikrometry v závislosti na podmínkách formace, a výsledek se chová méně jako dvě nezávislé vrstvy a více jako spojený kompozit anodově/oxidový.

Chování polarity přirozeně vyplývá z této chemie. Oxid zůstává stabilní, když je anoda pozitivní vůči elektrolytu; obrácení tohoto vztahu zatěžuje dielektrickou rozhraní způsobem, který má tendenci zvyšovat únik a poškození spíše než jen snižovat výkon.

Proč elektrolyt funguje jako pravá katoda

Technické listy často zmiňují katodový fólii, ale na dielektrickém rozhraní elektrolyt vykonává elektrochemickou práci katody. Je to médium, které přímo kontaktuje povrch oxidu a umožňuje iontový transport, kde je udržována rovnováha náboje. Katodový fólie je oproti tomu převážně elektronickým vodičem, jehož úkolem je shromáždit proud a poskytnout nízkonapěťové spojení z oblasti elektrolytu k zevní negativní svorce.

Tento rozdíl je důležitý během analýzy poruch, protože kondenzátor se může jevit fyzicky normálně, i když se elektrický výkon již zhoršil. I bez vyklenutí nebo odvětrání může snížená vodivost elektrolytu zvýšit ESR a snížit schopnost zvládat pulzující proud. Vysychání elektrolytu, dekompozice nebo ztráta vodivosti mohou tedy způsobit významné elektrické změny, i když katodový fólie zůstává neporušená.

Typické pole symptomy, které následují degradaci elektrolytu i při absenci zřejmého mechanického poškození:

• ESR se ostře zvyšuje

• Zpracování pulzujícího proudu se zhoršuje

• Impedance stoupá napříč širokým frekvenčním spektrem

• Kapacita může klesat, protože efektivní mokrá kontaktní plocha se zmenšuje

Vyškrabávání: Skutečný zdroj vysoké hustoty kapacity

Vyšší hustota kapacity pochází hlavně z rozšiřování efektivní plochy, nikoli z škálování velikosti plechovky. Jak anoda, tak katodové fólie jsou vytištěny, aby vytvořily hustou mikrostrukturu jam a tunelovitých charakteristik, což násobí vnitřní plochu daleko za to, co by naznačovala plochá fólie. Z pohledu designu je to část konstrukce, která se zdá být nespravedlivě mocná: malý fólie se může chovat jako mnohem větší elektroda, jakmile dokončí vytištění topologie.

To je také místo, kde kapalný elektrolyt nadále získává své místo. Kapalina může navlhčit a proniknout úzké vytištěné funkce způsobem, se kterým se mnoho pevných systémů obtížně udržuje napříč celou vnitřní sítí, zejména když se zohlední výrobní variabilita a stárnutí. Při výrobě, a v opravě nebo renovaci, mohou menší rozdíly v navlhčení, čase nasáknutí, úrovni vakua nebo úplnosti impregnace přetvořit na nepřiměřené elektrické změny. Částečně nenavlhčená síť pórů efektivně postává jako nedostupná plocha, což se projevuje jako nižší kapacita a vyšší impedance.

Běžné důsledky, když není vytištěná síť rovnoměrně navlhčena:

• Zdánlivá kapacita klesá

• ESR se zvyšuje kvůli omezeným iontovým dráhám

• Frekvenční odezva se zhoršuje, jak se akumulují mrtvé zóny ve struktuře pórů

Separátorový papír jako víc než izolátor

Separátorový papír je často popisován jako mezivrstva, která zabraňuje kontaktu fólií, ale strukturovaně se chová spíše jako médium s řízenou porézností s rolí skladování. Blokuje přímé elektronické vedení mezi fóliemi, zatímco stále umožňuje pohyb iontů, a drží elektrolyt na místě, takže oxidové rozhraní zůstává zásobováno pod pulzujícím zahříváním a teplotními cykly.

Mechanické vlastnosti separátoru záleží na způsobech, které jsou snadno podceňovány, dokud se někdo nezačne pronásledovat problém ESR, který se odmítá shodovat s jednoduchými modely. Tloušťka, stlačitelnost a struktura pórů ovlivňují délku iontových dráh a uniformitu distribuce elektrolytu v navinutém prvku. Tyto parametry ovlivňují nejen rezervu proti zkratu, ale také odporové zahřívání pod pulzováním, protože lokalizovaný hladomor elektrolytu může vytvářet horké body a nerovnoměrné rozdělení proudu.

Parametry související se separátorem, které běžně ovlivňují elektrické chování:

• Tloušťka a stlačitelnost

• Poréznost a rozložení pórů

• Chemická tolerance vůči elektrolytu a produktům dekompozice

• Rozměrová stabilita při bobtnání a tepelných cyklech

Napětí formace určuje tloušťku oxidu a reguluje objemovou kompenzaci

Tloušťka oxidu je do značné míry určována anodizací (napětím formace). Vyšší napětí formace vytváří silnější vrstvu oxidu, což podporuje vyšší jmenovité napětí a zlepšuje mez poruchy, ale také snižuje kapacitu na jednotkovou plochu. Kondenzátory s nižším napětím dosahují vyšší kapacity ve stejném objemu, protože oxid je tenčí, ne protože je vnitřní povrchová plocha magicky větší.

Tento obchodní kompromis se obvykle rychle projeví během výběru komponent. Použití minimálního napájecího prostoru může splnit cíle kapacitance a omezení na desce, ale často to vypadá, jako bychom provozovali s menší tolerancí na přechody, vliv pulzací a občasné odchylky. Když je oxid tenčí, dielektrická interface má obecně méně prostoru pro absorpci zátěže, než se zvýší únik nebo zrychlí dlouhodobý drift.

Typické výsledky obchodního kompromisu s napětím:

• Vyšší napěťové hodnocení → silnější oxid → nižší hustota kapacitance

• Nižší napěťové hodnocení → tenčí oxid → vyšší hustota kapacitance, ale snížená tolerance na přepětí/obrácený útlum

• Úzký napájecí prostor → větší citlivost na přechody a pulzováním způsobený stres v průběhu času

Praktický pohled: Struktura určuje způsoby selhání a výkonový drift

Tato architektura podporuje praktický závěr: zařízení se chová jako řízený chemický systém zabalený do elektrického formátu. Mnohá selhání, která se projevují jako elektrické symptomy, pocházejí ze strukturálně-chemických změn uvnitř článku. Při hodnocení spolehlivosti je často užitečnější myslet v termínech stability rozhraní a transportu materiálu, než se soustředit pouze na jedno hlavní číslo z technického listu.

Běžné vnitřní příčiny a jejich vnější elektrické symptomy:

• Ztráta elektrolytu nebo vysychání → zvýšení ESR, ztráta schopnosti pulzování, pokles kapacitance

• Degradace nebo deformace separátoru → změny úniku, zvýšené riziko zkratu, nerovnoměrné zahřívání

• Poškození oxidu z přepětí/obráceného útlumu → zvýšení úniku, nestabilita, zrychlené stárnutí

• Neúplná impregnace → snížená efektivní plocha, vyšší impedance, brzký výkonový drift

• Degradace těsnění → progresivní ztráta elektrolytu a dlouhodobé zkreslení parametrů

Z tohoto pohledu se zdá, že trvalý výkon pochází z disciplíny vyvažování mezi různými vnitřními volbami, podmínkami formování oxidu, geometrií leptání, formulací elektrolytu a přístupem k těsnění, takže vnitřní rozhraní zůstávají stabilní, jak teplota, pulzace a čas vyvíjejí svůj pomalý tlak. Toto je typ komponentu, kde vzhled na vnější straně může stále skrývat vnitřní stav, který se významně změnil, což je důvod, proč úsudek založený na zkušenostech často doplňuje pravidla výběru podle učebnic.

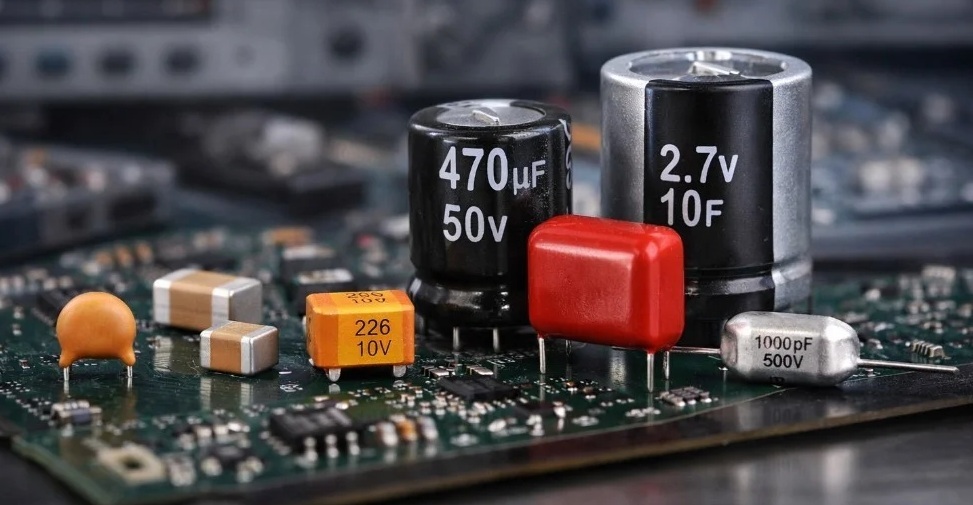

Výhody a nevýhody hliníkových elektrolytů

Hliníkové elektrolyty se často stávají výchozí volbou, když návrh vyžaduje velmi velkou kapacitanci v malém objemu bez zvýšení nákladů do nepříjemného teritoria. Tento přínos je reálný, ale přichází s chováním, které se dříve nebo později ukáže v reálném hardwaru: měřitelný únik, vyšší ztráty než mnohé alternativy a stárnutí, které nečeká slušně až do konce životnosti produktu. Při revizi návrhu je obvykle uklidňující předpokládat, že kondenzátor s časem a teplotou splaší, a poté vymezit okraje a provozní pravidla tak, aby drift zůstal nezajímavý, místo aby se proměnil v reklamaci v terénu.

Výhody

Vysoká hustota kapacitance tam, kde to má skutečně význam

Objemová efektivita zůstává hlavním přínosem, nejvýrazněji při nízkých až středních napětích, kde se napájecí stupně pohybují každý den. Když je cílem hromadné ukládání energie nebo vyhlazení po usměrnění, hliníkový elektrolyt může poskytnout výsledek kapacita-na-objem, který se filmovým kondenzátorům obtížně vyrovnává, a který banky MLCC často dosahují jen s kompromisy, které se zdají být nevhodné na přeplněné PCB.

Tyto části vynikají v rolích rezervoárů: obvod získává více praktického užitku z velkých µF při nízké frekvenci, než se snaží o ultra-nízkou ESR při desítkách MHz. Jinými slovy, pro mnohé napájecí cesty nemusí být vítězným tahem dokonalost absolutní vysokofrekvenční impedance, ale mít dostatek uloženého náboje, aby se vyrovnalo s normálními zátěžovými skoky bez drama.

Samoléčící chování při realistickém používání s výhradami

Druhá výhoda spočívá v tom, že dielektrikum oxidu se může částečně znovu vytvořit, když se lokalizovaná vada koncentruje elektrickému poli. Z pohledu produktu to obvykle snižuje pravděpodobnost, že jediná mikroskopická slabá místa okamžitě přejdou na tvrdý zkrat, za předpokladu, že je kondenzátor udržován v mezích napětí a pulzním zahřívacím nastavovacím. Toto shovívavé chování může zlepšit stabilitu na hranice napájecích zdrojů, ačkoli není náhradou za odpovídající ochrannou elektroniku nebo bezpečnostní design.

Tenké dielektrikum umožněné vysoce polem oxidu

Protože oxid může udržet vysoké elektrické pole, může být dielektrikum extrémně tenké, přičemž stále splňuje jmenovité napětí. Praktickým výsledkem je jednoduchá dostupnost velmi velkých kapacit, tisíce až desítky tisíc µF, v standardních velikostech plechovek, bez exotických zdrojů. Tato dostupnost je důvodem, proč se tyto součásti stále objevují v linkách s nízkým až středním napětím DC, v uhlazovacích uzlech po usměrnění a ve zdrojích energie pro udržení, kde několik milisekund jízdy může uživateli poskytnout pocit stabilního systému.

Ladění na úrovni systému, které může působit lépe ovladatelně

Výhodou, kterou je snadné přehlédnout, dokud se s tím nebojujete, je ladění na úrovni systému. V mnoha konstrukcích je jednodušší tvarovat tlumení a přechodovou odezvu výběrem malého počtu elektrolytů se známým ESR než hromadit mnoho keramik a pak sledovat rezonance, slyšitelný šum a citlivost na DC-bias. Z hlediska stability mohou elektrolyty snížit množství tajemného chování v regulátorech a motorových pohonech, pokud jsou vybrány záměrně, nikoli jen zvykem.

Nevýhody

Únikový proud a limity izolace, které se objevují v energetickém rozpočtu

Nejvíce omezující elektrickou charakteristikou je kvalita izolace. Únikový proud je inherentně vyšší, protože dielektrikum je udržováno elektrochemickým systémem namísto zcela inertního pevného filmu, a únik má tendenci růst s teplotou. Může také vypadat hůře po dlouhém skladování nebo po provozním namáhání, které zpevňuje oxid. V praxi je únik více než poznámka na technickém listu: může posunout biasové body, erodovat cíle pro pohotovostní výkon a přidat vnitřní zahřívání, které tiše tlačí součást ku rychlejšímu stárnutí.

Ztráty ESR/DF se přímo přenášejí do tepla a poté do životnosti

Ztráta je dalším jevem, který se stává znatelným během laboratorního testování. Ztrátový faktor a ESR jsou obvykle horší než u filmových řešení a mnoha keramických přístupů, což znamená, že ripple proud produkuje teplo a teplo zrychluje opotřebení. Běžný příběh o selhání následuje nezáviděníhodný řetězec: ripple proud se nakonec ukáže být vyšší, než se očekávalo, jádro běží tepleji, než naznačuje měření pouzdra, elektrolyt se vysušuje rychleji, ESR roste a systém se dostává do zpětné vazby, kde rostoucí ESR způsobuje ještě větší zahřívání. Je těžké necítit trochu frustrace, když je kořenová příčina pouze termální, ale tento vzorec je dost běžný, aby si zasloužil explicitní pozornost během návrhu.

Teplotní a frekvenční variabilita komplikuje chování v krajních případech

Vodivost a viskozita elektrolytu se silně mění s teplotou, což se projevuje jako pohyb ESR při obou teplotách a frekvencích. Při nízké teplotě může ESR prudce vzrůst, zvyšovat výstupní ripple, snižovat kontrolní marži a zvyšovat nárazové namáhání. Při vysoké teplotě se odpařování a chemické stárnutí zrychlují, pomalu snižují kapacitanci a zvyšují ESR. Mnoho konstrukcí, které se jeví jako stabilní během normálních testů na lavici, může selhat během studeného startu nebo testování při vysoké teplotě. Odhady dlouhodobé životnosti a výkonu tedy závisí více na teplotě horkého místa než na ambientní teplotě samotné.

Omezující polarita vytváří nebezpečí sekvencování v reálném světě

Standardní hliníkové elektrolyty mají přísné polaritní omezení. Zpětné napětí poškozuje oxid, rychle zvyšuje únik a může vést k vnitřnímu zahřívání, odpružení nebo katastrofickému selhání. To znamená, že obvod musí udržovat anodu na vyšším potenciálu než katodu ve všech provozních podmínkách, nejen ve stacionárním stavu. Nepříjemná překvapení často přicházejí z krátkých negativních odchylek během spuštění/vypnutí, obnovy poruchy nebo událostí horkého připojení, což jsou situace, které je snadné přehlédnout, když se validace zaměřuje na normální provoz.

Vyšší jmenovité napětí přináší kumulativní kompromisy

Napěťová schopnost je omezena metodou tvorby oxidů a požadavky na utěsnění/elektrolyt. Existují série s vyšším napětím, ale zvyšování jmenovitého napětí má tendenci ovlivňovat více faktorů najednou: zvyšuje se tlak na velikost, chování ESR a úniku je obtížnější vyvážit a dlouhodobá stabilita se stává citlivější na provozní podmínky. Mnoho týmů se někdy se zlobou učí, že provozování příliš blízko jmenovitému napětí může stát více v riziku a času na redesign, než co ušetří při výběru součástí; trochu rezervy často koupí klidnější chování během životnosti.

Stárnutí a skladovací efekty vyžadují provozní trpělivost

Stárnutí a účinky skladování jsou součástí technologie spíše než okrajovými anomáliemi. Dlouhé skladování může částečně de-formovat oxid, takže první aplikace výkonu může vykázat zvýšené úniky. U zařízení, která zůstávají dlouho bez napájení, může kontrolované reformování, postupné zvyšování napětí s omezením proudu, snížit zatížení a předejít problémům s poruchami. Měkké spuštění, předběžné nabíjecí cesty a omezený rozběh mají pocit jako další obvody, když je harmonogram napjatý, přesto často zabraňují nepříjemnému uplatnění plného jmenovitého napětí, když je součást nejméně připravena, což způsobuje výkyvy úniku a vnitřního ohřevu.

Omezující faktor balení/procesu a variabilita ovlivňují prediktabilitu

Omezující faktory balení a procesy jsou také důležité. Protože elektrolyt funguje jako katoda, je budování robustních formátů čipů s vysokým výkonem náročnější než u keramiky nebo metalizovaných filmů a variabilita výroby se může přeložit do širších rozdílů v ESR, úniku a životnosti. Při práci v oblasti nákupu a kvalifikace se realita může zdát trochu neodpouštějící: kvalifikace druhého zdroje, kontroly mezi šaržemi na parametrech, které ovlivňují teplotu a únik, a konzervativní tepelné předpoklady obvykle snižují nepříjemnou variabilitu v terénu.

Pragmatický způsob, jak se vypořádat s hliníkovými elektrolytickými kondenzátory, je považovat je za spravované opotřebitelné položky v oblasti napájení spíše než za něco, co se nainstaluje jednou a zapomene na to. Když rozpočet na design výslovně počítá s driftováním, klesající kapacitou, rostoucím ESR, únikem, který se mění s teplotou a časem, a když jsou ripple a tepelné namáhání udržovány v úmyslně zvolených limitech, tyto kondenzátory poskytují výsledek nákladů na kapacitu, který je těžké překonat. Když se předpokládá, že se budou chovat jako stabilní, téměř ideální komponenty po léta, režimy selhání se obvykle objevují jako překvapení na úrovni systému, které se cítí osobně v nejhorším slova smyslu: pozdě ve zkoušce, těžko reprodukovatelné a trapně konzistentní, jakmile konečně vidíte vzor.

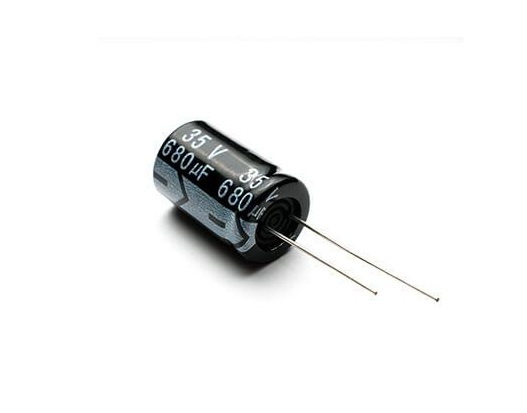

Vývoj hliníkových elektrolytů

Podle objemu produkce stále hliníkové elektrolytické kondenzátory patří mezi nejběžněji nasazované rodiny kondenzátorů. Hlavní změnou v moderní praxi návrhu je, že tyto komponenty nejsou již považovány za jednoduché součásti pro vyhlazení zboží, které jsou přidávány na konečnou fázi obvodu. Čím dál častěji jsou vybírány jako účelově tvarované komponenty pro měnící se napájecí stupně, vysoce pulsující AC zatížení, prodlouženou expozici teplotě a sestavy, kde je každý milimetr a každý stupeň Celsia předmětem diskuze.

Moderní produktové linie jsou rutinně laděny pro vyšší ripple proud při vyšších frekvencích přepínání, širších podmínkách okolí a výběru balení, které odpovídají mechanické realitě hostitelského zařízení spíše než idealizovanému laboratornímu nastavení.

Formáty, které jsou viditelné v současných sériích:

• Radiální

• Snap-in

• Šroubový terminál

• Plochý balíček

• SMD

Moderní konstrukce kondenzátorů nyní mohou dosahovat sub-faradových úrovní kapacity v některých strukturách, udržovat užitečný ripple výkon do desítek kilohertz pro typy s nízkým ESR, fungovat v přibližném rozsahu −55 °C až 125 °C a podporovat vyšší napěťové hodnocení než mnoho starších konstrukcí. Tato čísla mohou vypadat jako postupný katalogový pokrok, ale na přeplněné napájecí desce se často překládají do hmatatelných rozdílů v nárůstu tepla, driftu v terénu a kolik rezerv se tým návrhu cítí pohodlně ponechat na stole.

Jedna opakující se lekce z vývojové práce je, že zlepšení se zřídka vrací k jednomu kouzelnému vylepšení. Zisky obvykle přicházejí jako koordinovaný pokrok napříč čtyřmi oblastmi: materiály, elektrolytická chemie, procesní disciplína a mechanická architektura, protože selhání a drift jsou problémy s více příčinami, které interagují způsoby, které mohou být frustrující nelinerální. Když je jeden páka tlačena izolovaně, skutečné zařízení obvykle odhaluje stabilitní strop rychleji, než naznačuje technický list.

Běžné interagující stresové a degradační režimy:

• Teplo

• Odpařování/dosušování elektrolytu

• Degradace oxidu

• Generování plynu

• Ztráta integrity těsnění

• Samo-ohřívání řízené ripple

Materiálové inženýrství

Výběr fólií již není řízen zjednodušeným mindsetem, že vyšší čistota vždy vyhrává. Moderní složení a mikrostruktura anodických fólií jsou upravovány s pragmatickým cílem: učinit leptání předvídatelným, udržet růst děr pod kontrolou, zachovat mechanickou robustnost během vinutí a manipulace a podporovat dielektrickou kvalitu, která zůstává stabilní pod tepelným cyklováním. U několika rodin kondenzátorů se používají slitiny fólií, aby se vyvážila povrchová plocha, tolerance vad a stabilita výroby při snižování problémů s výrobou.

Orientace krystalů a morfologie zrn jsou voleny odlišně pro fólie s nízkým a vysokým napětím, protože morfologie leptání a růst oxidu silně reagují na základní metalickou strukturu. Návrhy s nízkým napětím mohou směřovat k extrémně vysoké hustotě důlků, aby maximalizovaly plochu, zatímco návrhy s vyšším napětím obvykle preferují geometrie důlků, které snižují místní intenzifikaci pole a snižují šanci na praskání v silnějších oxidech.

To je nedoceňovaný důvod, proč mohou dva kondenzátory, které vypadají ekvivalentně podle kapacity a napětí, chovat se velmi odlišně pod pulzní napětím. Měniče, které fungují dobře během testování na lavici, mohou stále selhat v horkých pouzdrech, protože mikrostrukturá fólie ovlivňuje nárůst impedance a generaci tepla za tvrdých přepínacích podmínek.

Dielektrický oxid není pouze pěstován, dokud nedosáhne určitého napětí. Hustota vad, odolnost vůči hydrataci a mechanická odolnost při tepelném cyklování formují stabilitu úniku a drift na konci životnosti. Zkušenosti z praxe v napájecích zdrojích neustále ukazují na stejnou nepříjemnou pravdu: díly, které jsou tlačeny blízko pulzních a teplotních limitů, zřídka zklamou, protože kapacita byla příliš nízká v den jedna, častěji driftují, protože systém oxid/elektrolyt pomalu vyčerpává svou marži pod teplem a elektrickým stresem.

V důsledku toho mnohé moderní návrhy akceptují skromné snížení počáteční kapacity na objem výměnou za robustnost oxidu a lepší kontrolu vad. Tento obchod může vypadat konzervativně v tabulce, ale často se ukazuje jako rozumný, jakmile do obrazu vstoupí dlouhá doba pulzního zahřívání a opakované tepelné cyklování.

Chemie elektrolytu

Vývoj elektrolytu se stal stále důležitějším faktorem ovlivňujícím výkon kondenzátorů. Starší recepty na rozpouštědla/rozpouštěné látky se vyvinuly v systémy s více komponenty, které se snaží udržet několik vlastností v napětí, aniž by jakákoliv jediná slabost dominovala: vodivost, viskozitu, volatilitu, chemickou stabilitu a kompatibilitu s oxidem. Když je tato rovnováha dobře provedena, chování kondenzátoru vypadá nudně tím nejlepším způsobem, méně nárůstu impedance, méně nepříjemných poruch způsobených tlakem a stabilnější profil úniku po měsících používání.

Míchání více rozpouštědel pro tvarování ESR a teplotního chování

Místo spoléhání na jedno dominantní rozpouštědlo, moderní elektrolyty často mísí více rozpouštědel, aby zkombinovaly komplementární vlastnosti: nižší viskozitu na podporu pohyblivosti iontů a snížení ESR, charakteristiky varu a parního tlaku, které zpomalují odpařování, a stabilní chování při extrémech chladu a tepla.

To je v praxi důležité, protože schopnost řízení pulzů je často omezena samovyhříváním, a samovyhřívání sleduje ESR a vodivost elektrolytu mnohem těsněji, než mnohé prvotní návrhy připouštějí. Když se stane pulzní marže problémem později v vývoji, výběr elektrolytu je jednou z mála změn, které mohou zlepšit výkon, aniž by vyžadovaly kompletní mechanický redesign.

Kontrolované zásobování ionty a řízení pH pod opakovaným stresem

Systémy s slabou kyselinou se používají k dodání iontů, aniž by agresivně útočily na oxid. Základy, často organické aminy, se přidávají k řízení pH a ovlivnění odolnosti. V přepínačových měničích žijí kondenzátory pod opakovaným pulzním stresem a občasnými přechody, takže elektrolyt musí rychle přesouvat náboj a zároveň zůstávat chemicky spolupracující s oxidem.

Návrhy, které usilují o extrémně nízkou ESR, zatímco považují stabilitu pH za vedlejší záležitost, mohou vykazovat brzký nárůst úniku nebo otoky související s plynem v náročnějších aplikacích. Frustrací je, že první elektrická měření mohou vypadat vynikající, ale chemie ukáže svůj názor později, poté, co teplo a čas měly prostor na akumulaci účinků.

Přídatné balíčky pro inhibici, získávání a řízení plynů

Přídatné látky, jako jsou inhibitory a pohlcovače, se používají k zpomalení hydratace oxidu, snížení produkce vodíku a stabilizaci vysokoteplotního chování. Tyto detaily se stávají obzvlášť viditelnými ve vybavení, které stráví roky uvnitř teplých, špatně větraných pouzder. V dlouhých životních návrzích, překvapivým režimem selhání často není okamžitý elektrický zkrat, ale pomalý postup zahrnující ztrátu těsnění, vyčerpání elektrolytu nebo hromadění tlaku urychlené zahříváním způsobeným pulzy.

Zlepšení stability elektrolytu snižuje šanci, že kondenzátor se stane součástí, která tiše nastavuje servisní interval pro jinak dobře postavený systém, scénář, kterému se týmům spolehlivosti raději vyhýbá, protože je těžké to po faktu vysvětlit.

Pokrok v procesech

Dva výrobní stupně dominují velké části elektrického chování: leptání a formování. Pokrok zde je méně o honění maximálního faktoru leptání za jakoukoli cenu a více o tvarování struktur, které zůstávají stabilní po tisících elektrických a tepelných cyklech. Tento posun může působit jako preference inženýra pro předvídatelné místo impozantního, ale předvídatelný výkon je často to, co přežije kvalifikaci a expozici v terénu.

Leptání

Leptání je řízený elektrochemický proces, kde jsou hloubka, hustota a tvar jamky nastaveny prostřednictvím několika vzájemně propojených parametrů. Malé změny, které na procesním listu vypadají jako nevinné, mohou znatelně posunout ztráty způsobené vlněním a výsledky životnosti.

Hlavní řídící proměnné leptání:

• Složení elektrolytu

• Koncentrace elektrolytu

• Teplota procesu

• Rychlost podávání fólie

• Vlastnosti aplikované vlny

Neustálou výzvou je najít geometrii jamky, která odpovídá zamýšlené kombinaci ESR, střídavého proudu a trvanlivosti. V praktickém napájecím hardwaru může být mírně nižší počáteční kapacitance spojená se stabilnější strukturou jamky odolnější než design s maximální plochou, který se stává mechanicky křehkým nebo náchylným k lokálnímu zahřívání. To vyústění není vždy emocionálně uspokojivé, když jsou cíle rozměrů těsné, ale souhlasí s tím, co se ze zkušeností v terénu obvykle učí.

Řízení vlnění do desítek kilohertz není pouze příběhem elektrolytu. Pórová síť vytvořená leptáním nastavuje dráhy transportu iontů a účinný odpor pod AC zatížením. Hodnocení kondenzátorů pouze na 120 Hz může podceňovat ztráty při přepínacích frekvencích. Z tohoto důvodu moderní série kondenzátorů často poskytují křivky impedanční versus frekvence a úroveň střídavého proudu při vyšších teplotách.

Toto je jedna z oblastí, kde pozorování na stole může zvrátit komfortní předpoklady: součást, která vypadá v pořádku při nízké frekvenci, může běžet teplejší, než se očekávalo, jakmile je aplikováno skutečné spektrum měniče.

Formování

Formování vytváří dielektrický oxid a může být laděno pro různé případy použití, včetně oxidových struktur, které se chovají jinak při převaze DC a AC stresovaném provozu. Moderní metody se také zaměřují na přeměnu nestabilních hydroxidových vrstev na stabilnější dielektrikum, utěsnění povrchů, aby odolávaly degradaci způsobené vodou, a snížení prasklin a vad, které se později stávají horkými místy úniků.

Praktická výplata se obvykle projevuje jako snížení driftu v rané fázi životnosti a lepší odolnost při opakovaném zahřívání vlněním, kde mohou malé vady koncentrovat ztráty a proměnit se v lokální zvýšení teploty. Kvalita formování se pečlivě sleduje, protože malé vady se nemusí objevit během prvotního inspekce, ale mohou se stát vážnými po dlouhodobém elektrickém namáhání.

Strukturální diverzifikace

Moderní produktové rodiny nyní rozlišují nejen podle velikosti a hodnocení, ale také podle vnitřní architektury. Tato diverzifikace odráží průmyslovou realitu: nejlepší kondenzátor silně závisí na tom, jak se teplo pohybuje montáží, jak je rozděleno vlnění a jaký režim selhání může systém snášet, aniž by se změnil v incident při servisu.

Kapalné elektrolytiky

Kapalné hliníkové elektrolytiky zůstávají vedoucím produktem, protože nabízejí silnou kapacitu za cenu a širokou dostupnost. Rozvojové snahy se většinou zaměřují na kontrolu odpařování a zlepšení odolnosti proti vlnění/teplotě prostřednictvím lepších elektrolytů, vylepšených těsnění a cílenějších tepelných cest.

V reálných montážích to často zlepšuje provozní životnost, když jsou kondenzátory umístěny blízko zdrojů tepla nebo vystaveny trvalému střídavému proudu, což jsou hlavní obavy během návrhu a tepelných hodnocení.

Pevné hliníkové elektrolytiky

Pevné hliníkové elektrolytiky nahrazují kapalné pevným vodivým médiem. To může zlepšit stabilitu ESR a snížit klasické mechanismy vysychání. Zároveň to zavádí různé chování při přepětí a selhání, což zase mění to, jak inženýři přemýšlejí o deratingu a manipulaci s přechodnými jevy.

Pragmatické ponaučení je, že pevné mění dominantní mechanismus stárnutí, místo aby stárnutí zcela eliminovalo. Když týmy přenášejí předpoklady z kapalných částí, aniž by znovu prověřily analýzu namáhání, může se kvalifikace stát napjatým cvičením ve zjišťování, které předpoklady byly příliš optimistické.

Proliferace balení a vnitřní struktury

Typy balení se rozšířily v reakci na omezení na úrovni desek, která nelze vyřešit pouze zmenšením tradičního vinutého prvku. Konstruce SMD, například, se očekávají, že budou tolerovat tepelnou expozici v těsné blízkosti reflow, zachovat těsnost proti odpařování a udržovat přesnou dimenzionální kontrolu, zatímco stále přepravují vysoký střídavý proud v omezeném objemu.

Příklady směrů balení a vnitřní struktury:

• Koncepty s více anodami

• Alternativní uspořádání katod

• Konstrukce SMD

V praxi často malé rozhodnutí ohledně návrhu, cesty proudění vzduchu, blízkost k horkým induktorům, dostupná měď pro rozvod tepla rozhodují o tom, zda kondenzátor, který se na papíře jeví jako přijatelný, splňuje očekávání životnosti ve finálním produktu. Specifikace v technických listech mohou být přesné, ale špatné podmínky návrhu mohou stále vystavit komponentu nadměrnému tepelnému namáhání.

Mezi těmito vývojovými trendy je nejvýznamnějším trendem posun od sledování jednoho parametru k vyváženému, na systém orientovanému návrhu. Moderní hliníkové elektrolytický kondenzátory jsou konstruovány tak, že struktura fólie, integrita oxidu, chemie elektrolytu a tepelná charakteristika balení se vzájemně posilují, protože dlouhodobý výkon je řízen spojenou interakcí elektrického namáhání a tepla, nikoli žádným jednotlivým headline číslem.

Závěr

Výkon hliníkových elektrolytických kondenzátorů je úzce spjat s interakcí mezi leptanými strukturami fólií, dielektrickými vrstvami oxidu, vodivostí elektrolytu a vnitřním mechanickým návrhem. Faktory, jako je stabilita elektrolytu, integrita dielektrika, kvalita utěsnění a tepelný stres, přímo ovlivňují uchovávání kapacity, ESR, schopnost zvládat pulzace a provozní životnost. Pochopení těchto vnitřních vztahů pomáhá vysvětlit jak silné, tak slabé stránky hliníkových elektrolytických kondenzátorů v moderních napájecích a elektronických systémech.

Často kladené dotazy (FAQ)

1. Proč je dielektrikum v hliníkovém elektrolytickém kondenzátoru považováno za fundamentálně odlišné od dielektrika ve filmových nebo keramických kondenzátorech?

Dielektrikum v hliníkovém elektrolytickém kondenzátoru není samostatně vložený izolační list. Místo toho je to tenká vrstva oxidu hliníku, která se vyvíjí přímo na leptané anodové fólii prostřednictvím elektrochemického procesu. Protože oxid sleduje mikroskopickou povrchovou strukturu leptané fólie, dosahuje kondenzátor velmi vysoké hustoty kapacity v relativně malém objemu. Tato chemicky vázaná dielektrická struktura také vysvětluje, proč je polarita tak důležitá, protože obrácení napětí napíná oxidové rozhraní přímo a může rychle zvýšit únik nebo způsobit poškození.

2. Proč stav elektrolytu silně ovlivňuje ESR a schopnost pulzního proudu v průběhu času?

Elektrolyt působí jako skutečná elektrochemická katoda na oxidovém rozhraní a poskytuje iontovou vodivost potřebnou pro provoz kondenzátoru. Jak se elektrolyt postupně vysychá, rozkládá se nebo ztrácí vodivost, transport iontů se stává obtížnějším. To zvyšuje ESR, snižuje schopnost zvládat pulzní proud, zvyšuje vnitřní zahřívání a nakonec snižuje účinnou kapacitu. Tyto změny často začínají dlouho před tím, než se objeví viditelné mechanické symptomy jako vyboulení nebo ventily.

3. Jak leptání fólie dramaticky zvyšuje hustotu kapacity uvnitř hliníkových elektrolytů?

Hliníková fólie je chemicky leptaná, aby vytvořila hustou mikroskopickou síť otvorů a tunelovitých struktur, které masivně zvyšují efektivní povrchovou plochu. Protože je kapacita přímo spojena s plochou elektrody, tato zvětšená vnitřní geometrie umožňuje kondenzátoru dosáhnout mnohem vyšších hodnot kapacity, aniž by došlo k proporcionálnímu zvýšení velikosti plechovky. Správná penetrace elektrolytu do těchto leptaných struktur je také kritická, protože špatně navlhčené oblasti se stávají elektricky neúčinnými a snižují efektivní výkon.

4. Proč papír separator ovlivňuje elektrický výkon nad rámec jednoduché izolace?

Papír separator dělá víc než jen bránit fóliím v elektrickém dotyku. Také uchovává elektrolyt a působí jako kontrolované medium pro transport iontů v celém vinutém struktuře. Vlastnosti jako poréznost, stlačitelnost, tloušťka a rozměrová stabilita přímo ovlivňují iontový odpor, rozložení proudu, zahřívání pulzací a uchovávání elektrolytu. Nerovnoměrné rozložení elektrolytu uvnitř separatoru může způsobit lokalizované zahřívání a nestabilní chování v dlouhodobém horizontu pod pulzním namáháním.

5. Proč zvyšování napěťového hodnocení snižuje hustotu kapacity u hliníkových elektrolytických kondenzátorů?

Vyšší napěťové hodnocení vyžaduje silnější oxidační dielektrické vrstvy, aby bezpečně odolávaly silnějším elektrickým polím. Nicméně kapacita klesá s rostoucí tloušťkou dielektrika. To znamená, že kondenzátory s vyšším napětím obvykle dosahují nižší kapacity na jednotku objemu ve srovnání s méně výkonnými komponenty. Návrháři proto vyvažují napěťové rezervy, hustotu kapacity, toleranci na pulzace a dlouhodobou spolehlivost při výběru hodnocení kondenzátorů pro napájecí systémy.

6. Proč jsou hliníkové elektrolytický kondenzátory často považovány za komponenty spravovaného opotřebení v napájecích systémech?

Jejich vnitřní elektrochemická struktura se postupně mění pod elektrickým a tepelným stresem. V průběhu času odpařování elektrolytu, degradace oxidu, zahřívání vlněním, stárnutí těsnění a chemické odchylky pomalu mění ESR, kapacitu a únikový proud. Na rozdíl od ideálních pasivních komponentů zažívají hliníkové elektrolyty předvídatelné stárnoucí mechanismy, které silně závisí na provozní teplotě, vlnovém proudu a napěťovém stresu. Úspěšné návrhy s dlouhou životností proto zohledňují postupné odchylky parametrů namísto předpokladu trvalé stability.

7. Proč se může vlnový proud stát jedním z dominantních faktorů omezujících životnost elektrolytických kondenzátorů?

Vlnový proud procházející ESR generuje vnitřní teplo uvnitř jádra kondenzátoru. Zvýšená teplota urychluje odpařování elektrolytu, chemickou decompozici a stárnutí dielektrika, což dále zvyšuje ESR a vytváří dodatečné zahřívání. Tento zpětnovazební proces může zkrátit životnost i tehdy, když nejsou překročeny napěťové hodnoty. V praktické výkonové elektronice stres vlnovým proudem často přímo určuje dlouhověkost kondenzátorů více než samotné pevné napětí.

8. Proč nízkoteplotní podmínky často způsobují náhlé nárůsty ESR u hliníkových elektrolytů?

Při nízkých teplotách roste viskozita elektrolytu a významně klesá iontová mobilita. To snižuje vodivost uvnitř kondenzátoru, což způsobuje prudké zvýšení ESR. Jak ESR roste, zvyšuje se výstupní vlnové napětí a zhoršuje se zvládání přechodového proudu. Podmínky za studena mohou proto odhalit nestabilitu napájení, selhání při spuštění nebo zvýšený stres na spínacích regulátorech a usměrňovacích stupních.

9. Proč moderní hliníkové elektrolytické kondenzátory silně spoléhají na optimalizaci chemie elektrolytu?

Moderní elektrolyty jsou pečlivě navržené směsi určené k vyvážení vodivosti, viskozity, odolnosti vůči odpařování, chemické stability a kompatibility oxidu. Systémy s více rozpouštědly a balíčky aditiv pomáhají snižovat ESR, zlepšovat zvládání vlnění, stabilizovat únikové chování a zpomalovat generaci plynů při dlouhodobém tepelném stresu. Vzhledem k tomu, že mnoho elektrických omezení je přímo spojeno s iontovým vedením a chemickým stárnutím, stala se chemie elektrolytu jedním z nejvlivnějších faktorů v moderním vývoji kondenzátorů.

10. Proč je termální uspořádání a podmínky proudění vzduchu tak důležité při použití elektrolytických kondenzátorů poblíž výkonových stupňů?

Životnost elektrolytického kondenzátoru je silně spojena s teplotou horkého místa spíše než s teplotou okolí. Umístění poblíž transformátorů, induktorů, MOSFETů nebo chladičů může vystavit kondenzátor kontinuálně zvýšenému teplu, které urychluje ztrátu elektrolytu a odchylku ESR. Směr proudění vzduchu, rozprostření tepla mědi, distribuce vlnového proudu a ventilace skříně tedy hrají hlavní roli při určování dlouhodobé spolehlivosti. Kondenzátor, který se zdá na papíře přijatelný, může stárnout mnohem rychleji, pokud je okolní termální prostředí špatně kontrolováno.
