Vysvětlení elektrolytických kondenzátorů: Typy, ESR, rippelový proud

Tento článek vysvětluje, jak elektrolytické kondenzátory fungují, kde dosahují nejlepších výkonů a proč technologie kondenzátorů na bázi hliníku a tantalu zahrnují důležité kompromisy v oblasti spolehlivosti, stability, velikosti a elektrického chování. Dále zkoumá účinky rippelového proudu, tepelný stres, impedanční charakteristiky, kombinace kondenzátorů s keramikou, mechanismy dlouhodobé degradace a praktické strategie výběru používané v moderních elektronických napájecích a signálních systémech..

Katalog

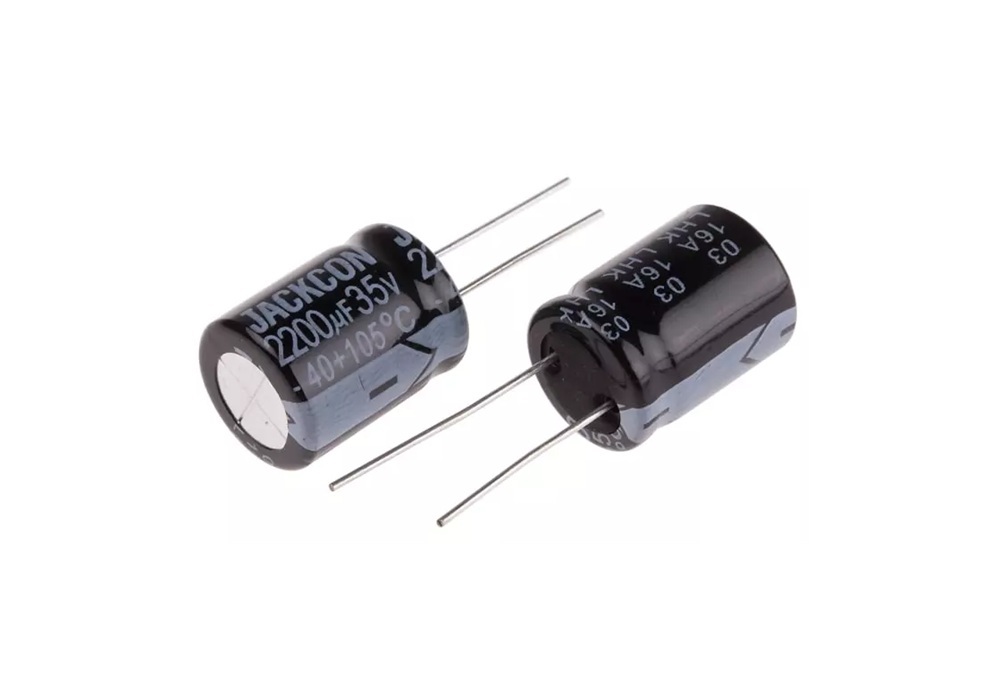

Přehled elektrolytických kondenzátorů

Elektrolytické kondenzátory se často vybírají, když návrh potřebuje velkou kapacitu, aniž by překročil rozpočet nebo plochu PCB do nepohodlných oblastí. Toto pohodlí přichází s kompromisy, které se projevují v elektrickém chování a v dlouhodobé konzistenci, a tyto kompromisy mají tendenci být znatelnější, jak se hromadí provozní hodiny..

Běžné napěťové hodnocení obvykle spadá do rozmezí ~4 V až 500 V, zatímco speciální série mohou dosáhnout přibližně 630 V a více. Klasifikace okolní teploty běžně pokrývá -40 °C až +105 °C a výrobní řady vyšší kategorie sahají až do +125 °C. V reálné konstrukční práci tyto katalogové čísla zřídka vyprávějí celý příběh samy o sobě; výsledky jsou formovány tím, jak je část stresována, kolik rippelového proudu nese, kam se teplo skutečně dostane a jak se charakteristiky komponentu v průběhu času mění..

Je také třeba přiznat praktickou realitu: elektrolyty mohou vypadat v pořádku na stole při krátkém běhu a pak začít chovat jinak, jakmile stejný obvod žije v teplém krytu, zažije opakované surge události nebo se dostane přes širší mix výrobních šarží. Tento rozdíl mezi prvním dojmem a dlouhodobým chováním je místem, kde pečlivý výběr a validace přináší ovoce..

Aplikace: Vysoká kapacita, objemová energie a úlohy s DC

Elektrolyty obvykle poskytují podstatně více kapacity na dolar než mnohé filmové nebo keramické možnosti v podobných napěťových třídách. Návrháři obvykle tento obchod přijímají s několika omezeními na paměti: často jsou fyzicky větší než keramické při srovnatelné napěťové schopnosti, a mnohé jsou polarizované, takže směr aplikovaného napětí musí být udržován pod kontrolou..

Elektrolyty se běžně používají tam, kde je žádoucí velký rezervoár náboje a křivka vlny je primárně DC s překrytým rippelem. Často se nacházejí na místě, kde napájecí úroveň přechází z vytváření DC na udržování DC stabilního při skutečné dynamice zatížení..

Typické případy použití jsou uvedeny níže jako jedna sada pro snadné skenování:

• Filtrace DC-link

• Vyhlazení usměrnění

• Úložiště energie pro udržení

• Oddělení nízkých frekvencí

V pracovním napájecím zdroji elektrolyt často funguje jako krátkodobá energetická vyrovnávací paměť během změn zatížení. Když je řídicí smyčka stále v reakci, kondenzátor dodává nebo absorbuje proud, a právě v té době se neideálnosti stávají snadno pozorovatelnými během měření: pokles napětí spojený s ESR, samohřátí spojené s rippelovým proudem a postupné odchylky parametrů, jak se systém elektrolytu a oxidu stárne..

Z inženýrského hlediska to může být mírně frustrující, protože kondenzátor dělá přesně to, co fyzika dovoluje, jen ne vždy to, co naznačuje schéma. Plánování těchto „neideálních“ chování brzy obvykle vede k menším překvapením později..

Hlavní rodiny: Hliník vs. Tantal

Elektrolytický kondenzátory se nejčastěji vyskytují jako hliníkové elektrolyty a tantalové elektrolyty. Tantalové části zůstávají elektrolyty; rozdíl je v anodovém a dielektrickém systému, což vede k různým silám a citlivostem na stres..

Volba mezi těmito rodinami se málokdy týká pouze kapacity a napětí v technických listech. Často se to stává diskuzí o tom, jak se obvod chová při spuštění, jak dobře je kontrolován stres a jakou variabilitu návrh snese, aniž by se validace stala hádáním..

Běžné umístění dvou rodin je shrnuto zde:

• Hliníkové elektrolyty: široce používané pro objemovou filtraci a ukládání energie, široká dostupnost napětí, obecně příznivá cena.

• Tantalové elektrolyty: vysoká objemová účinnost a relativně stabilní chování kapacity v některých rozmezích, obvykle s těsnou kontrolou chování při surge, náběhu a ochranné impedanci.

Praktický rámec je ten, že hliníkové části často vyhrávají úkoly „objemu a ripplu“, zatímco tantal se často volí, když tlak na velikost, cíle impedancí nebo stabilnější elektrické chování určují požadavek, za předpokladu, že obvod má jasný plán, jak omezit stres během surge a přechodů..

Klíčové elektrické chování, které tvaruje výkon ve skutečných podmínkách

Skutečné chování elektrolytických kondenzátorů je ovlivněno několika vzájemně interagujícími elektrickými charakteristikami, nikoli pouze kapacitou. Parametry jako tolerance, napěťový stres, ztrátový proud, ESR, rippelový proud a tepelný chování silně ovlivňují, jak se kondenzátor chová v průběhu času a při změně provozních podmínek. V praktických obvodech tyto faktory často určují, zda zůstane stabilní napájecí vedení, nebo zda je hlučné, tepelně zatížené, nebo náchylné k dlouhodobé degradaci..

Hodnoty kapacity se běžně zapisují pomocí podmnožin jako µF, nF a pF, protože 1 farad je pro většinu diskrétních komponentů extrémně velký. V praktické notaci 1 µF = 1000 nF a 1 nF = 1000 pF. Udržování jednotkové konvence konzistentní napříč schématy, BOMy a montážními dokumentacemi pomáhá snížit chyby při substituci a interpretaci během návrhu a výroby..

Elektrolytickými kondenzátory také mají tendenci mít širší rozsahy tolerance než mnoho filmových nebo keramických kondenzátorů. Variace jako +50%/−20% nejsou neobvyklé, zejména u velkých hodnot. V aplikacích objemové filtrace může toto rozšíření mít málo praktických důsledků, ale v tvarování impedancí, časovacích sítích nebo chování v řídicích smyčkách může variabilita kapacity posunout transientní odezvu a stabilitní marže dostatečně na to, aby se stala měřitelnou během validace a výrobního testování..

Napěťové hodnocení ovlivňuje více než jednoduché přežití proti prasknutí. Kontinuální provoz v blízkosti maximálního jmenovitého napětí zvyšuje elektrický stres uvnitř dielektrického systému a může urychlit únik, vnitřní zahřívání a mechanismy dlouhodobého opotřebení. Z tohoto důvodu mnohé návrhy záměrně deratují elektrolytické kondenzátory a provozují je pod vytištěným napěťovým limitem, aby zlepšily spolehlivost a snížily citlivost na teplotní a ripple-založený stres..

Ztrátový proud a chování izolace také ovlivňují výkon ve skutečném světě, zejména v obvodech pro udržení, časovacích systémech a v nízkovoltových analogových sekcích. Větší elektrolyty přirozeně vykazují nějaký únik kvůli dielektrickému a elektrolytickému chování, a tento únik přispívá k úbytku uloženého náboje v průběhu času. V praktických napájecích systémech vyhodnoťte chování izolace pomocí jak únikového proudu, tak úvah o časové konstantě, místo abyste se spolehl na pouze hodnoty kapacity..

Mechanismy ztrát se stávají zvláště důležitými za rippelových podmínek. Když AC rippelový proud prochází ESR, vnitřní ztráty energie vytvářejí teplo, a toto zahřátí přímo ovlivňuje stárnutí kondenzátoru a provozní životnost. Jak se teplota zvyšuje, degradace elektrolytu se zrychluje, ESR může dále vzrůst a tepelný stres se může v průběhu času zhoršovat. V mnoha reálných systémech jsou tedy problémy s spolehlivostí kondenzátorů úzce spojeny s ovládáním rippelového proudu, podmínkami proudění vzduchu, umístěním PCB a blízkými zdroji tepla, nikoli pouze hodnotou kapacity..

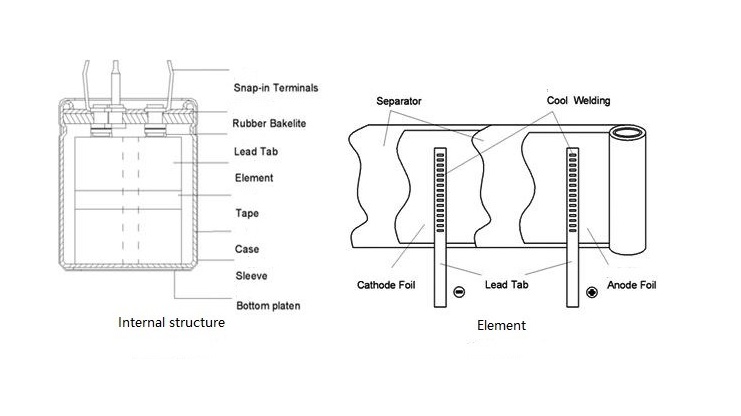

Hliníkový elektrolytický kondenzátor

Hliníkový elektrolytický kondenzátor je vyroben z několika propojených vrstev, které společně fungují k ukládání elektrické energie. Hlavní struktura zahrnuje leptanou hliníkovou anodovou fólii, tenkou hliníkovou oxidovou dielektrickou vrstvu, elektrolyt a záporného sběrače proudu. Tyto vrstvy jsou svinuty do kompaktní struktury typu jelly-roll a utěsněny uvnitř hliníkové skleněné. Leptaná anodová fólie je důležitá, protože její drsný mikroskopický povrch výrazně zvyšuje efektivní povrchovou plochu, což umožňuje kondenzátoru dosáhnout vysoké kapacity v relativně malém formátu..

Dielektrická vrstva se vytváří přímo na povrchu anodové fólie pomocí elektrochemického procesu zvaného anodické tvoření. Protože oxidační vrstva je extrémně tenká, hliníkové elektrolytických kondenzátory mohou poskytovat velké hodnoty kapacity ve srovnání s mnoha jinými typy kondenzátorů. Tloušťka této oxidační vrstvy určuje napěťové hodnocení kondenzátoru. Kondenzátory s vyšším napětím vyžadují silnější oxidační vrstvy, ale to také snižuje hustotu kapacity a zvyšuje fyzickou velikost..

Elektrolyt funguje jako katodový systém kondenzátoru, zatímco záporná fólie zajišťuje vodivou cestu k externímu terminálu. Na rozdíl od pevných struktur elektrody používaných v některých typech kondenzátorů elektrolyt umožňuje kondenzátoru udržet vysokou kapacitu, ale také zavádí omezení související s teplotou, stárnutím a únikem proudu. Tyto vnitřní materiály jsou pečlivě utěsněny, aby se snížila evaporace elektrolytu a udržela dlouhodobá stabilita..

Protože dielektrikum správně funguje pouze tehdy, když zůstává anodová elektroda pozitivní vůči elektrolytu, většina hliníkových elektrolytických kondenzátorů je polarizována. Reverzní napětí může poškodit oxidační vrstvu, způsobit nadměrný proud, generaci plynu, nahromadění tepla a případné odvětrání. Z tohoto důvodu jsou označení polarity a správná instalace kritické v praktickém návrhu obvodů..

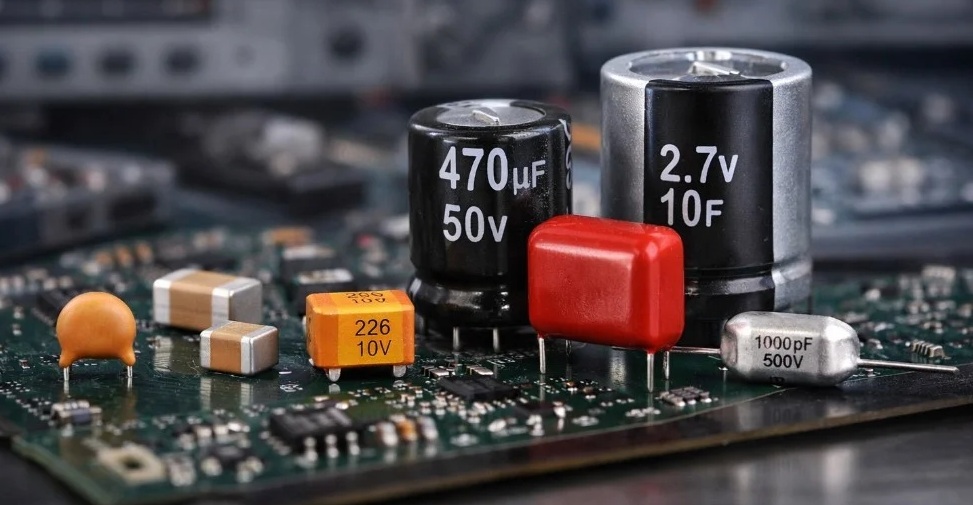

Použití elektrolytických kondenzátorů v reálných obvodech

Kopírování signálů a blokování DC

Elektrolytické kondenzátory se široce používají pro kopírování signálů v audio zesilovačích, komunikačních obvodech, rozhraních senzorů a fázích analogového zpracování, kde AC signály musí procházet mezi bloky obvodu, zatímco DC biasové podmínky zůstávají izolovány. V těchto aplikacích kondenzátor blokuje stabilní DC napětí, zatímco umožňuje proměnlivé složky signálu pokračovat skrze signální cestu. To zabraňuje tomu, aby jedna fáze narušila pracovního bodu jiné fáze..

Protože elektrolytických kondenzátorů poskytují relativně velké hodnoty kapacity v kompaktních baleních, často se vybírají pro aplikace kopírování s nízkou frekvencí, kde menší keramické kondenzátory nemusí ekonomicky poskytnout dostatečnou kapacitu. Problém orientace polarity se však stává důležitým, protože nesprávná polarita může zvýšit únikový proud, zkreslení, ohřátí a dlouhodobé problémy s spolehlivostí..

Při nízkých frekvencích může nedostatečná kapacita oslabit basovou odezvu v audio systémech nebo zkreslit pomalu se měnící analogové signály. Kopírující kondenzátory se vybírají na základě vstupní impedance a požadované mezní frekvence. V praktických obvodech mohou elektrolytické kondenzátory používané pro kopírování také zavést zkreslení, pokud se přes dielektrikum objeví velká AC napětí, zejména v audio cestách, kde záleží na linearitě signálu..

Objemové odříznutí a stabilizace napájecí lišty

Elektrolytické kondenzátory se hojně používají pro objemové odříznutí a stabilizaci napájecí lišty v digitálních systémech, vestavěných kontrolérech, průmyslové elektronice, motorových ovladačích a fázích přeměny energie. Jejich hlavní úlohou je místně ukládat energii a dodávat proud během náhlých změn zatížení, na které napájecí zdroje nebo dlouhé PCB stopy nemohou okamžitě reagovat..

Když procesory, komunikační moduly, relé, LED nebo motory rychle přepínají, dočasná poptávka po proudu může způsobit poklesy napětí a přechodovou nestabilitu. Elektrolytických kondenzátorů pomáhají snižovat tyto rušení tím, že fungují jako místní energetické rezervoáry, které absorbují ripple, vyhlazují přechody zatížení a stabilizují pomalejší části napájecí distribuční sítě..

Nicméně elektrolytických kondenzátorů samy o sobě obvykle nestačí k potlačení širokopásmového šumu, protože jejich impedance se zvyšuje při vyšších frekvencích kvůli chování ESR a ESL. Z tohoto důvodu se elektrolytických kondenzátorů často kombinují s keramickými kondenzátory umístěnými blízko integrovaných obvodů. Elektrolytický kondenzátor podporuje objemové ukládání energie, zatímco keramický kondenzátor snižuje šum přepínání s vysokou frekvencí a rychlé transientní špičky..

ESR elektrolytických kondenzátorů také ovlivňuje chování obvodu. Extrémně nízký ESR se může jevit jako žádoucí, ale v některých napájecích systémech mírný ESR pomáhá tlumit rezonanci mezi kondenzátory, PCB indukčností a přepínacími regulátory. Bez dostatečného tlumení může při přechodech zatížení dojít k nadměrnému oscilování nebo vibracím. V důsledku toho se výběr kondenzátorů často vyvažuje mezi kapacitou, ESR, schopností ripplu, stabilitním chováním a transientní odezvou spíše než pouze maximalizací kapacity..

Vyhlazení usměrnění a snížení ripplu

Elektrolytických kondenzátorů se běžně používají po usměrňovacích fázích v lineárním napájecím zdroji k vyhlazení pulzujícího DC na stabilnější výstupní napětí. Během každého AC cyklu se kondenzátor nabíjí poblíž vrcholu usměrněného vlnění a poté se vybíjí do zatížení mezi vrcholy, čímž se snižuje ripple napětí napříč napájecí lištou..

Větší hodnoty kapacity obvykle snižují amplitudu ripplu, protože více uloženého náboje je k dispozici během vybíjecích intervalů. Výběr kapacity však závisí na několika faktorech, včetně zatěžovacího proudu, frekvence ripplu, tolerovatelného ripple napětí, chování při spuštění, fyzické velikosti a tepelných limitů..

Hodnocení rippelového proudu se stává zvláště důležitým v aplikacích napájecího zdroje, protože vnitřní zahřívání způsobené rippelovým proudem přímo ovlivňuje životnost kondenzátoru. Nadměrný rippelový proud zvyšuje vnitřní teplotu, urychluje degradaci elektrolytu, zvyšuje ESR v průběhu času a zkracuje provozní spolehlivost. Vysokoteplotní prostředí dále zesiluje tyto stárnoucí mechanismy..

Velké elektrolytických kondenzátorů v obvodech usměrnění mohou také vytvářet významný náběhový proud během zapnutí, protože první vybití kondenzátory se momentálně chovají jako nízko-odporové zatížení. Bez omezení proudu může tento náběhový surge zatěžovat usměrňovače, transformátory, spínače, pojistky a mostové diody. Návrháři často tyto účinky snižují pomocí měkkých spouštěcích obvodů, NTC termistorů, řízeného zapínání nebo odporů s omezujícím proudem..

Energie pro udržení, pulzní zatížení a podpora motoru

Elektrolytické kondenzátory se často používají v obvodech, které zažívají krátkodobé požadavky na vysoké proudy, jako jsou systémy pro spuštění motoru, aktivace relé, blesky fotoaparátů, ovladače LED, RF vysílače a pulzní napájecí aplikace. V těchto situacích kondenzátor dočasně dodává uloženou energii rychleji, než na to může reagovat primární zdroj..

V motorových systémech elektrolytických kondenzátorů pomáhají snižovat pokles napětí během spuštění nebo náhlého zrychlení, kdy se požadavek na proud rychle zvyšuje na krátké období. V komunikačních zařízeních a vestavěných systémech mohou kondenzátory pro udržení udržovat provoz během krátkých přerušení napájení, událostí převodu baterie nebo dočasné nestability dodávky..

Relativně vysoká kapacita ukládání energie elektrolytických kondenzátorů je činí vhodnými pro tyto aplikace, zejména kde záleží na fyzické velikosti a nákladech. Opakované pulzní zatížení zvyšuje stres ripple a generaci tepla, takže je třeba pečlivě zvážit ohřátí ESR, stárnutí kondenzátorů, hodnocení životnosti a ventilaci v systémech s vysokou pracovním cyklem..

RC časování a proč jsou elektrolyty špatnými přesnými komponenty

Elektrolytické kondenzátory se někdy objevují v RC časovacích obvodech, kde jsou ekonomicky vyžadovány dlouhé zpoždění nebo velké časové konstanty. Příklady zahrnují obvody pro zpoždění spuštění, pomalé opětovné nastavení časování, měkké spouštění a jednoduché oscilátory nebo časová síť..

Nicméně elektrolytické kondenzátory jsou obecně špatnými volbami pro aplikace s přesným časováním, protože hodnota kapacity, únikový proud, ESR a dielektrické chování mohou kolísat výrazně podle teploty, stáří, frekvence, aplikovaného napětí a výrobních tolerancí. Jen únikový proud může znatelně změnit chování nabíjení v obvodech s dlouhými zpožděními..

Změny teploty dále ovlivňují konzistenci časování, protože kapacita a ESR se mění v závislosti na provozních podmínkách. V mnoha obvodech se při vyžadování stabilní časové přesnosti přidávají kompenzační metody, širší časové marže, kalibrační rutiny nebo různé typy kondenzátorů..

Pro přesné oscillátory, generaci hodin, měřící systémy nebo přesné analogové časování obvykle filmové kondenzátory nebo keramické kondenzátory se stabilními dielektrickými materiály poskytují předvídatelnější dlouhodobé chování než elektrolytických kondenzátorů..

Perspektiva návrhu: Používejte elektrolyty pro energetické problémy, ne pro problémy přesnosti

Elektrolytické kondenzátory fungují nejlépe v aplikacích zaměřených na ukládání energie, zpracování ripplu, podporu transientů, objemovou filtraci a požadavky na kapacitu s nízkou frekvencí. Jejich vysoký poměr kapacity k velikosti je činí praktickými pro silovou elektroniku, ukládání energie, podporu spuštění a stabilizaci napájení, kde je nezbytné velké ukládání náboje..

Jsou však méně vhodné pro úkoly závislé na přesnosti zahrnující stabilní kapacitu, nízký únik, úzké tolerance, nízké zkreslení nebo vysokofrekvenční provoz. Variace ESR, stárnutí elektrolytu, citlivost na teplotu, omezení polarity a degradace životnosti všechny ovlivňují dlouhodobý výkon..

V moderním návrhu obvodů se proto elektrolytických kondenzátorů často považují za součást širší strategie kondenzátorů, nikoli jako samostatná řešení. Kombinují se s keramickými, filmovými, polymerními nebo jinými typy kondenzátorů, aby každá technologie kondenzátorů zvládla frekvenční rozsah, požadavek stability a chování energie nejlépe..

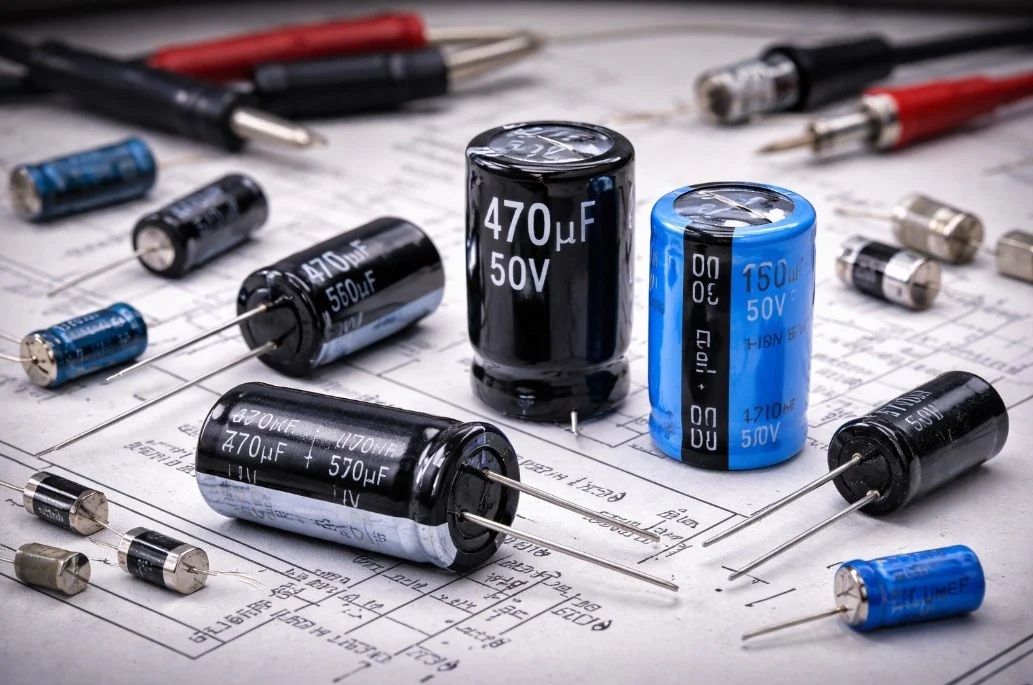

Jak rozpoznat polaritu elektrolytického kondenzátoru

Elektrolytických kondenzátorů jsou polarizované součásti, a jejich obrácení obvykle zvyšuje únikový proud, podporuje zahřívání a zrychluje stárnutí dielektrika více, než by si přál. Když je pruh rukávu odřený, PCB silk-screen chybí a délka vodiče nenabízí žádný náznak, polaritu lze stále odvodit pozorováním chování úniku ve dvou směrech. Cílem zde není načíst kapacitu. Cílem je porovnat, jak stejný kondenzátor vykazuje pod malým DC podnětem při používání měření v režimu odporu (ohmy), kde směr může potichu změnit výsledek..

Proč se únikový proud mění s orientací

Co meter skutečně dělá v režimu ohmů

V režimu odporu meter dodává malé interní DC napětí a interpretačně určuje výsledný proud jako odpor. U elektrolytického kondenzátoru obvykle vypadá sekvence takto: první berou proud při nabíjení, ukazovaný odpor pak roste, když se nabíjení zpomaluje, a nakonec se displej ustálí na hodnotě dominované únikem spíše než kapacitou..

To konečné usazování chování je místem, kde signál žije. Se polaritou zarovnanou ve více tolerantním směru obvykle únik zůstává nižší a měřič má tendenci se posunout k vyššímu zdánlivému odporu. S obrácenou polaritou únik často běží vyšší a může vypadat méně ustáleně, takže měřič bývá udržován na nižším zdánlivém odporu (nebo se vyznačuje pomalým vzestupem a nikdy nedosáhne tak vysoké úrovně). Když se dvě směry jasně oddělí, objevuje se jistý úlev, mění neznámé na něco, na co lze jednat..

Na co dávat pozor

Mnoho zmatků, kterým se lze vyhnout, pochází z pozorování prvního pohybu a jeho považování za odpověď. Počáteční pohyb většinou odráží dynamiku nabíjení, která se může lišit s rozsahem metru a hodnotou kondenzátoru. Více opakovatelný výsledek pochází z post-transientního chování po konzistentním čekání..

Body na sledování během každého průchodu:

• Nárůst během přechodu (rychlý vs. pomalý)

• Stabilita blízko konce (stabilní vs. bloudící)

• Ustálená hodnota po stejném čase čekání v obou směrech

Proč toto obstojí „dost dobře“ na stole

Tento přístup se opírá o fyzickou asymetrii, kterou je obtížné se zbavit: oxidační vrstva v elektrolytickém kondenzátoru se vytváří v jednom směru a obecně lépe toleruje tento směr při DC stresu. I když je součást stará, směr, který produkuje méně udržovaného proudu pod DC buzením měřiče, často odpovídá zamýšlené polaritě. Není to splnění standardů laboratorního identifikace, ale může zabránit tomu, aby oprava nebyla emocionální otočkou, nikdo si neužívá napájení kondenzátoru obráceně a pak sledování následného poškození..

Používání multimetrů v režimu odporu

Vyberte rozsah odporu, který ukazuje viditelný nabíjecí přechod. Na analogových měříkách je to často R×100 nebo R×1k; na DMM vyberte rozsah ohmů, který nesedí pouze na „OL“ po celou dobu pozorování..

Nastavení a bezpečnostní záruky

Měření v obvodu často klame, protože jiné komponenty mohou dominovat tomu, co měřič vidí, takže odstranění kondenzátoru z obvodu je obvykle čistší cestou, když se to dá udělat. Vybičte kondenzátor před každým měřením, nejen tím prvním, protože zbylý náboj dělá vaši druhou srovnávací hodnotu přesvědčivou, ale špatnou. Pro velké kondenzátory je výboj rezistorem jemnější; pro malé hodnoty může být kontrolovaný zkrat akceptovatelný, pokud máte důvod se domnívat, že to je bezpečné..

Snažte se nedělat příliš velké kondenzátory opakovaně s menším rozsahem měření. Počáteční surge může zatěžovat některé přístroje a také může udělat měření nekoherentní, což je frustrující, když se snažíte porovnat jemné rozdíly..

Kontrolní seznam přípravy:

• Odstraňte kondenzátor z obvodu, kdykoli je to možné.

• Vybičte před každým cyklem měření.

• Použijte metodu výboje vhodnou k velikosti kondenzátoru a bezpečnostnímu kontextu.

• Omezte opakované vysoké náraz „zásahů“ na velkých kondenzátorech.

Sekvence měření: Dvě směry, stejný čas, stejná trpělivost

Proveďte test jako párové srovnání. Nehledáte dokonalé číslo; kontrolujete, který směr vypadá „pohodlněji“ za stejných podmínek..

Dvouprůchodová rutina:

• Připojte černou sondu k jednomu terminálu a červenou sondu k druhému.

• Pozorujte během přechodu; poté zaznamenejte ustálené chování po konzistentním čase čekání (obvykle 5–15 sekund, upraveno podle kapacity a reakce metru).

• Opět vybití, takže druhý průchod začíná ze stejného základu.

• Obrátit vodiče a opakovat se stejným časem čekání.

• Porovnejte ustálené výsledky; směr, který končí výše v zjevném odporu, obvykle odpovídá nižšímu úniku v této orientaci..

Interpretace vyššího odporu a směrového chování

Různé měřiče zatěžují součást jinak v režimu ohmů, což může tiše převrátit, který vodič odpovídá které vnitřní polaritě. Pod chováním měřiče, které se předpokládá v tomto postupu, orientace, která přináší vyšší konečný odpor, odpovídá černému vodiči na pozitivním terminálu kondenzátoru..

Nejistota během kontroly polarity je běžná. Jednoduchý způsob, jak se vyhnout chybám, je ověřit polaritu jednou pomocí známého polarizovaného kondenzátoru a přesného měřidla a rozsahu plánovaných pro testování. Tato malá kontrola pomáhá zabránit opakovaným chybám, zejména při přepínání mezi analogovými měřidly, digitálními měřidly nebo různými modely DMM..

Místo spoléhání se na jedno konečné měření, opakované testy jsou často kontrolovány na konzistentní výsledky a odpovídající indikátory..

Směrové nápovědy k sledování:

• Lepší směr má tendenci stoupat rychleji a ustálit se výše.

• Horší směr má tendenci zůstávát níže, vypadat hlučněji nebo se jevit méně stabilní.

Pokud oba směry vypadají téměř stejně, odolejte pokušení vynutit závěr. V té chvíli by kondenzátor mohl být nepolarizovaný, špatně degradovaný, nesouhlasit se zvoleným rozsahem nebo stále ovlivněn zbývajícími obvodovými připojeními..

Běžné případy selhání a klamná měření

Jedná se o metodu srovnání, a srovnání selhávají, když vnější faktory přehluší rozdíl, který se snažíte vidět..

Režimy selhání a okrajové případy:

• Cesty proudu v obvodu: paralelní odpory, polovodičové spojení a lišty mohou dominovat měření a dokonce přehodit zjevné závěry..

• Vysoký únik z věku nebo poškození: oba směry mohou číst nízko, zmenšovat kontrast..

• Velmi malá kapacita: transient může být příliš rychlý na pozorování, což dělá ustálenou hodnotu fuzzy..

• Velmi velká kapacita: transient může být dlouhý a náběh vyšší; vaše časová konzistence je důležitější, než očekáváte..

• Nepolarizované elektrolyty: AC-hodnocené/nepolarizované typy nemusí vykazovat silný směrový rozdíl..

Křížové kontroly před aplikací napájení

Pokud víte, co kondenzátor dělá v obvodu, použijte tento kontext jako kontrolu zdravého rozumu. V mnoha umístěních filtrací napájecího zdroje má pozitivní terminál tendenci směřovat k vysokému DC potenciálnímu uzlu, zatímco záporná strana často vrací k zemi nebo k záporné liště. Když vaše srovnání směru úniku a DC topologie obvodu ukazují stejným směrem, rozhodnutí se obvykle cítí mnohem méně napjaté..

Pokud se neshodují, zpomalte a shromážděte další datový bod, spíše než tlačit vpřed z impatience. Další způsoby, jak ověřit, zahrnují: čtení schématu (pokud je dostupné), sledování mědi desky k známým lištám, nebo použití kontrolovaného nízkovoltážního testu bench s omezujícím proudem k pozorování chování bez závazku k plnému provoznímu zatížení..

Možnosti ověření před napájením:

• Potvrzení schématu

• Kontrola cesty/deskového topologie

• Test s nízkým napětím bench s omezujícím proudem

Spolehlivější pracovní postup spojuje dvě věci: srovnání směrového úniku a alespoň jedno nezávislé ověření. Měření prováděná v izolaci mohou být oklamána designem měřiče, zbytkovým nábojem, volbou rozsahu nebo skrytými obvodovými cestami. Krátká rutina, vybití, měření oběma směry s konzistentním časováním, pak validace proti topologii obvodu, zabere trochu času, ale má tendenci zabránit takovému chybě při obráceném instalaci, která promění jednoduchou opravu na delší, dražší sérii následných poruch..

Závěr

Elektrolytických kondenzátorů zůstávají nezbytné v napájecích zdrojích, analogových systémech, audio obvodech a aplikacích pro ukládání energie, protože řeší praktické objemové kapacity a filtrační problémy, které mnohé jiné typy kondenzátorů nemohou řešit ekonomicky. Jejich skutečný výkon závisí nejen na hodnotě kapacity, ale také na ESR, zvládání rippelového proudu, tepelných podmínkách, deratingu napětí a dlouhodobé chemické stabilitě. Hliníkové elektrolyty nadále dominují rolím s vysokou kapacitou a filtrováním energie, zatímco tantalové kondenzátory nabízejí kompaktní velikost a stabilní elektrické chování, pokud jsou podmínky surge pečlivě řízeny. Moderní návrhy stále častěji kombinují elektrolyty s keramickými kondenzátory, aby vyvážily chování impedancí napříč širšími frekvenčními rozsahy a zlepšily celkovou stabilitu napájecích lišt..

Často kladené dotazy [FAQ]

1. Proč často selhávají elektrolytické kondenzátory kvůli tepelnému stresu, spíše než jen ztrátě kapacity?

Rippelový proud protékající ESR generuje vnitřní teplo uvnitř kondenzátoru. Jak se teplota zvyšuje, odpařování elektrolytu a chemické stárnutí se urychlují, což dále zvyšuje ESR a vytváří ještě více zahřívání. Tento kumulativní cyklus se často stává skutečným mechanismem, který omezuje životnost v napájecích zdrojích, zejména uvnitř teplých krytů s špatným prouděním vzduchu..

2. Proč je ESR považována jak za užitečnou charakteristiku, tak za návrhové omezení v napájecích obvodech?

ESR vytváří ztráty energie a teplo, ale může také poskytovat tlumení, které stabilizuje některé regulační smyčky. Velmi nízký ESR může snížit rippel, ale někdy může zavést oscilaci, pokud kompenzace regulátoru očekává určitý rozsah ESR. Z tohoto důvodu se ESR často považuje za kontrolovaný návrhový parametr, nikoli pouze jako flaw, který je třeba minimalizovat za každou cenu..

3. Proč jsou elektrolytické kondenzátory často párovány s keramickými kondenzátory na napájecích lištách?

Elektrolyty zvládají objemové ukládání energie a pomalejší změny zatížení dobře, zatímco keramiky reagují mnohem rychleji na vysokofrekvenční šum a ostré špičky proudu. Použití obou dohromady vytváří širší frekvenční odezvu s nízkou impedancí, zlepšující transientní stabilitu a snižující šum lišty účinněji než spolehnout se na jeden typ kondenzátoru..

4. Jak rippelový proud přímo ovlivňuje životnost elektrolytického kondenzátoru?

Rippelový proud produkuje vnitřní zahřívání prostřednictvím ztrát ESR. Jak se vnitřní teplota zvyšuje, degradace elektrolytu se zrychluje, což způsobuje drift kapacity a rostoucí ESR v průběhu času. I když se napěťová hodnocení zdají bezpečná, nadměrný rippelový proud může výrazně zkrátit životnost, pokud nejsou tepelně podmínky dobře řízeny..

5. Proč vyžadují tantalové kondenzátory přísnější řízení surge a náběhu než hliníkové elektrolyty?

Tantalové kondenzátory jsou citlivější na surge a zátěžový stres při spuštění. Náhlé nabíjecí události, horké zapojení nebo přetížení zdroje mohou způsobit lokalizované průrazy dielektrika, které mohou vést k katastrofickému selhání. Návrháři často používají měkké spouštěcí obvody, sériové odpory, řízené rampy a konzervativní derating napětí, aby snížili toto riziko..

6. Proč mohou elektrolytické kondenzátory vykazovat odlišné chování po dlouhých obdobích skladování?

Oxidační dielektrická vrstva uvnitř elektrolytických kondenzátorů se může pomalu zhoršovat, když je skladována bez napětí po delší dobu. Když je napájení náhle znovu aplikováno, únikový proud se může zpočátku zvýšit, protože dielektrikum vyžaduje částečné reformování. Řízený náběh napětí s omezujícím proudem často pomáhá obnovit stabilnější provoz, zatímco snižuje stres při spuštění..
