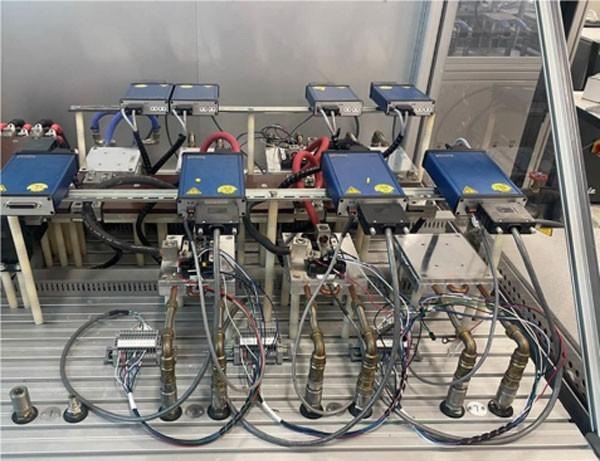

Kryogenní chlazení pro zařízení SiC a GaN: Výkon, výhody a výzvy

Kryogenní chlazení se používá ke zlepšení výkonu, účinnosti a hustoty výkonu širokopásmových zařízení, jako jsou SiC MOSFET a GaN HEMT.V prostředí s nízkou teplotou se chování zařízení mění, což ovlivňuje odpor v zapnutém stavu, průrazné napětí, spínací ztráty a spolehlivost.Tento článek vysvětluje, jak SiC, GaN a silikonová zařízení fungují v kryogenních podmínkách, jak kryogenní chlazení podporuje konvertory SiC v MW měřítku a jaké konstrukční výzvy ovlivňují balení, filtrování EMI, tepelnou kontrolu a bezpečnost.

Katalog

SiC zařízení a strategie kryogenního chlazení

Chování zařízení v kryogenních podmínkách

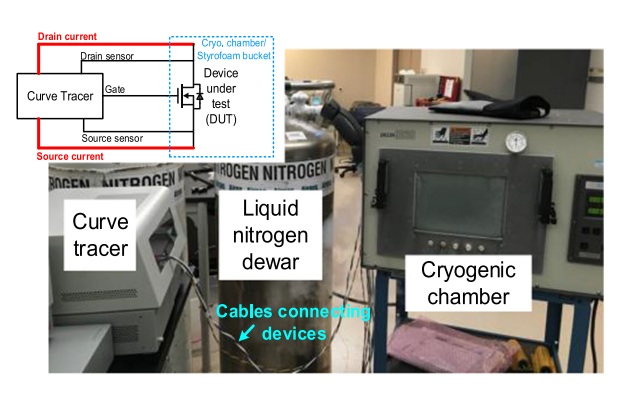

Zkoumání toho, jak energetická zařízení fungují za extrémně nízkých teplot, vyžaduje přísně kontrolované kryogenní prostředí.Je použita vyhrazená kryogenní teplotní komora využívající kapalný dusík k dosažení teplotních rozsahů zahrnujících okolní úrovně až do 93 K. Takové komory jsou důkladně izolovány, jak zevnitř, tak zvenčí, aby udržely stabilní úrovně teploty a zároveň potlačily vnější vlivy.Přesná přístrojová technika, jako je křivka B1505A vybavená Kelvinovými spoji, je nasazena k zajištění přesné charakterizace testovaných zařízení (DUT).Kelvinovy ​​spoje bojují proti zkreslení signálu a chybám, které vznikají z odporu kabelu nebo parazitní indukčnosti během měření, čímž podporují vyšší věrnost zachycených dat.

Každý detail v testovacím prostředí odráží nashromážděné odborné znalosti, kde faktory jako integrita kabelu nebo vnější interference mohou podstatně ovlivnit výsledky měření.Při vysoce přesné práci jsou vyžadována silná testovací nastavení, protože malé chyby mohou skrýt důležité detaily ve výkonu zařízení, zejména při nízkých teplotách.

Výkon zařízení SiC, GaN a Si v kryogenním prostředí

Různé tepelné odezvy křemíkových MOSFETů, karbidu křemíku (SiC) MOSFETů a HEMT s nitridem galia (GaN) odhalují odlišné materiálové vlastnosti za kryogenních podmínek, což poskytuje důležité srovnávací poznatky pro pokročilé inženýrské aplikace.

Charakteristika křemíkových (Si) MOSFETů

• Počáteční efekt: Snížený odpor v zapnutém stavu díky zlepšené pohyblivosti nosiče v kryogenních teplotách.

• Zmrazení nosiče: Pod přibližně 100 K ztrácejí nosiče náboje pohyblivost v důsledku sníženého tepelného buzení, což výrazně zvyšuje odpor.

• BReakdown Snížení napětí: S poklesem teploty je pozorováno snížení průrazného napětí, což snižuje spolehlivost vysokého napětí.

• Důsledky: Omezení závislá na teplotě ukazují vnitřní problémy při použití křemíku pro aplikace vyžadující extrémní odolnost vůči životnímu prostředí.

Pokroky v HEMTs nitridu galia (GaN).

• Snížení odporu: Konzistentní pokles odporu v zapnutém stavu s úrovněmi klesajícími více než pětinásobně ve srovnání s pokojovými teplotami.

• Stabilita průrazného napětí: Udržuje stabilní hodnoty v různých kryogenních rozsazích a zvyšuje spolehlivost.

• Vlastnosti materiálu: Silná kovalentní vazba a široká bandgap přirozeně minimalizují tepelné protřepávání, což přispívá k vynikajícímu výkonu.

• Inženýrský potenciál: Pro návrhy upřednostňující hustotu výkonu a účinnost představuje GaN životaschopnou a inovativní volbu materiálu pro kryogenní použití.

Jedinečné výkonnostní vlastnosti MOSFETů z karbidu křemíku (SiC).

• Dynamika odporu: Odolnost v zapnutém stavu se zvyšuje za kryogenních podmínek, potenciálně v důsledku nedokonalostí v krystalických strukturách nebo materiálových vlastnostech inhibujících mobilitu elektronů.

• Odolnost průrazného napětí: Spolehlivá průrazná napětí jsou udržována při různých kryogenních teplotách v souladu s výkonem GaN.

• Potenciál aplikace: Demonstruje potenciál ve specializovaných oborech, jako je průzkum vesmíru a supravodivé systémy, kde je nezbytná stabilita vysokého napětí při ultra nízkých teplotách.

Analýza tepelného výkonu napříč těmito materiály naznačuje, že GaN HEMT nabízejí optimální kombinaci sníženého odporu v zapnutém stavu a konzistentního průrazného napětí, čímž předčí křemíkové a SiC MOSFETy v kryogenních prostředích.Tento trend naznačuje širší průmyslový posun směrem k upřednostňování GaN pro špičkové aplikace.

Výběr materiálu pro chladná prostředí vyžaduje vyvážený přístup, který zohledňuje limity zařízení, tepelnou kontrolu, spolehlivost a cenu.Spolupráce mezi vědou o materiálech a elektrotechnikou podporuje zlepšení v metodách růstu a balení, což pomáhá zařízením fungovat lépe při nízkých teplotách.

Implementace vysoce výkonného SiC konvertoru s kryogenním chlazením

Aplikace kryogenního chlazení pro MW SiC konvertory

Kryogenní chlazení je stále více využíváno v megawattových (MW) konvertorech na bázi SiC k dosažení vynikajícího výkonu systému, zejména v pokročilých technologiích elektrického pohonu, jako jsou ty, které se nacházejí v elektrických letadlech.Tyto měniče pracují na sběrnici ±500 V DC a generují vysokofrekvenční třífázové výstupy až do 3 kHz.Pečlivým řízením okolních teplot a snižováním teplot spojů SiC zařízení během provozu s vysokým výkonem usnadňují kryogenní systémy redukci energie a zároveň podporují komponenty, protože udržují zvýšené pracovní zatížení, aniž by byla ohrožena spolehlivost.

Kromě toho kryogenní chlazení ovlivňuje periferní systémy, jako jsou přípojnice a induktory, zlepšením tepelného a elektrického výkonu.Nižší odporové ztráty a ztráty v jádře v důsledku nižších provozních teplot vedou k užším teplotním tolerancím, které nepřímo řeší namáhání materiálu a snižují rychlost stárnutí indukčních prvků.Díky těmto výhodám je zajištěna dlouhodobá provozní účinnost i při velkém elektrickém a tepelném namáhání.

Vylepšené konstrukce leteckých kryogenních konvertorů odhalily další výhody, včetně snížené hmotnosti a zmenšeného objemu systému.Tyto úpravy jsou v souladu s průmyslovými cíli pro optimalizaci možností užitečného zatížení a zvýšení efektivity letu.

Úvahy o zařízení pro úrovně výkonu MW

Výkonové moduly SiC jsou stále více preferovány ve scénářích s hustotou výkonu MW kvůli jejich materiálové síle a pokročilým výrobním schopnostem ve srovnání s jinými technologiemi, jako jsou Si MOSFET a GaN HEMT.Optimální funkce však vyžaduje přesné dodržování kryogenních omezení, zejména udržování provozních teplot kolem 257 K a vyhýbání se podmínkám pod 225 K. Bylo přesvědčivě prokázáno, že nižší rozsahy teplot vyvolávají degradaci silikonového gelu zapouzdřeného materiálu, což je jev identifikovaný pomocí rozsáhlé analýzy poruch a zrychlených studií namáhání materiálu.

Výkonový měnič využívá tříúrovňovou topologii aktivního neutrálního bodu (3L-ANPC).Dva prokládané 500 kW měniče se spojenými induktory jsou uspořádány tak, aby poskytovaly kombinovaný výkon 1 MW.

Snížené ztráty spínáním a vedením: Konfigurace prokládání snižuje ztráty zařízení a zároveň řídí zvlnění proudu a napětí pro stabilní kvalitu výstupu.

Optimalizace filtru EMI: Snížení šumu je dosaženo zdokonalením filtrů elektromagnetického rušení (EMI), vedených iterativním prototypováním a modelováním shody, aby byly splněny přísné letecké normy DO-160.

Statické a dynamické vlastnosti systémů s vysokým výkonem těží z modulačních technik na míru.Jedním ze slibných přístupů je adaptivní modulace: dynamická změna spínacích frekvencí na základě úrovní zátěže, aby se snížilo opotřebení součástí a zvýšila se životnost pole.

Projektování chladicí infrastruktury

Nastavení kryogenního chlazení v modulech MW SiC obvykle využívají chlazený plynný dusík díky jeho konzistentnímu profilu chlazení a schopnosti vyhnout se lokalizovaným teplotním anomáliím, což je problém spojený s přímým chlazením kapalným dusíkem.Systematické konstrukce využívají metody kryogenní výměny tepla, jako je plynný dusík proudící spirálami umístěnými v kapalném dusíku.

Mezi vlastnosti patří:

• Přizpůsobení hloubky ponoření cívky a dynamického nastavení průtoku plynu, umožňující přizpůsobenou kontrolu nad tepelnými podmínkami studené desky, na které jsou umístěny výkonové moduly SiC, zajišťující rovnoměrnou distribuci a zmírňující rizika přehřátí nebo podchlazení.

• Začlenění tepelných dynamických simulací do fází návrhu: Modely konečných prvků předpovídají teplotní vzorce a nepravidelnosti proudění napříč plánovanými kryogenními cestami v konvertorech, zefektivňují analýzu a zajišťují praktická vylepšení pro provozní efektivitu.

• Vylepšení spolehlivosti pomocí chladicích cest odolných vůči poruchám: Přístup podporovaný redundancí zajišťuje konzistentní řízení teploty při poruchových scénářích, což je ideální v leteckých aplikacích, kde je důležitá spolehlivost systému.

Probíhající výzkum rozšiřuje strategie hybridního kryogenního chlazení, které kombinují systémy na bázi plynu s materiály s fázovou změnou a integrují tento vývoj do budoucích systémů určených ke zvýšení hustoty energie a autonomnímu řízení chladicích period.Tyto transformační systémy zdůrazňují nepostradatelnou roli kryogenního chlazení při zdokonalování konvertorů SiC na úrovni MW a spojují technologické inovace se škálovatelnými postupy nasazení.

Výzvy v kryogenním chlazení pro zařízení SiC a GaN

Kryogenní chlazení stojí v popředí při zvyšování výkonu širokopásmových (WBG) zařízení, jako jsou SiC a GaN tranzistory.Při extrémně nízkých provozních teplotách je pozorováno zlepšení elektrické vodivosti, tepelné účinnosti a spolehlivosti, což dláždí cestu pro vynikající výkon.Tyto nízké teploty navíc umožňují použití lehkých vodičů s vysokou hustotou výkonu, díky čemuž jsou kryogenně chlazené měniče energie obzvláště přitažlivé pro průmyslová odvětví, jako je letecký, automobilový a datová centra.Přechod od experimentálních úspěchů k rozsáhlému nasazení však přináší technické a logistické výzvy a zdůrazňuje rodící se povahu této technologie v praktických aplikacích.

Výzvy v balení pro kryogenní chlazení

Řešení elektromagnetických parazitů a stejnoměrnosti proudu

Vývoj kryogenních kompatibilních balíčků vyžaduje překonání elektromagnetických parazitů a zajištění jednotné distribuce proudu mezi vysoce výkonnými zařízeními WBG.GaN HEMT a další podobné komponenty, kvůli jejich vyšší hustotě výkonu a rychlejším spínacím rychlostem, činí tento úkol stále složitějším.Praktická řešení balení se musí ponořit za teoretické návrhy a využít iterativní testování v kryogenních prostředích, protože praktické aplikace často odhalují skryté problémy s výkonem.Sofistikované simulační nástroje, i když jsou neocenitelné, musí být doplněny praktickým hodnocením, aby se dosáhlo robustních návrhů, které odpovídají provozní realitě.

Výběr materiálu: Silikonový gel vs. zapouzdřovací hmoty na bázi epoxidu

Mechanický výkon zapouzdřovacích látek za kryogenních podmínek je klíčovým faktorem.Silikonové gely, které vynikají při standardních provozních teplotách, se při extrémním chladu zhoršují v pružnosti, což ohrožuje integritu zařízení.Naopak, zapouzdřovací hmoty na bázi epoxidu, přestože jsou v kryogenním prostředí křehké, nabízejí určitý stupeň strukturální pevnosti.Nápadná rovnováha prostřednictvím hybridních kompozic, jako je míchání měkkých polymerů s vyztuženými materiály, otevírá nové cesty k odolnosti.Některé pokusy zcela upustily od zapouzdření, aby se zachoval nižší tepelný odpor, ale to vytváří kompromisy v izolaci a trvanlivosti, což zpochybňuje jejich proveditelnost pro většinu aplikací.

Zmírnění nesouladu tepelné roztažnosti

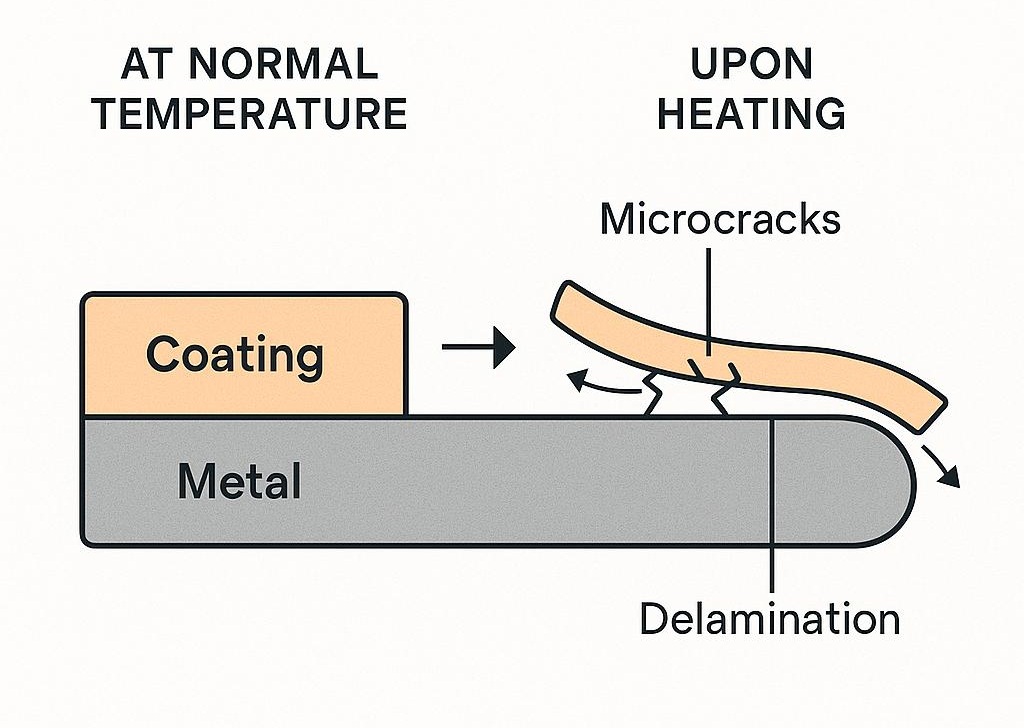

Nesoulad tepelné expanze mezi složkami s různými koeficienty zůstává hlavním problémem v kryogenních systémech.Tento jev vede k vnitřním pnutím, prasklinám nebo dokonce delaminaci při tepelném cyklování.Řešení se zaměřují na lepidla a propojení navržená pro kompenzační flexibilitu.Iterace designu, založené na experimentálních datech, zavedly struktury rozptylující napětí, aby kompenzovaly degradaci při dlouhodobém používání.I když byly v ojedinělých případech učiněny pokroky, jednotná, škálovatelná metodika, která by těmto nesouladům čelila, zůstává nepolapitelná, což zdůrazňuje intenzivní vývoj, který v této oblasti stále probíhá.

Návrh EMI filtru pro kryogenní chladicí systémy

Kryogenní chlazení odemyká potenciál pro vyšší spínací frekvence, umožňuje kompaktní návrhy EMI filtrů a postupující miniaturizaci systému pro omezené aplikace, jako je průzkum vesmíru.To však přichází za cenu zvýšeného EMI šumu na zvýšených frekvencích.To zavádí složitost spojení, která je výzvou pro konvenční architektury filtrů.

Kryogenní prostředí upřednostňuje snížené odporové ztráty v indukčních vinutích, ale materiály magnetického jádra, které jsou nezbytné pro filtrování EMI, často nedosahují výkonnosti kvůli snížené propustnosti jádra za těchto podmínek.Návrhy krytu, které zohledňují tepelné vlastnosti a zaměřují úsilí na aktivní kompenzaci těchto ztrát pomocí vylepšených materiálů nebo mechanismů zpětné vazby, se ukázaly jako slibné.Návrhy filtrů se postupem času vylepšují, aby vyvážily účinnost a redukci hluku, což podporuje širší použití.

Provozní a bezpečnostní omezení kryogenních chladicích systémů

Řízení kapalného dusíku a složitost systému

Použití kapalného dusíku jako chladicího média komplikuje konstrukci systému kvůli jeho fyzikálním vlastnostem.Jeho hustota vyžaduje bezpečné uzavření, aby se zabránilo nárůstu tlaku, zatímco extrémně nízké teploty mohou vést ke zmrznutí par, což představuje riziko zkratů způsobených kondenzací.Během testování se přidává kontrola par a vylepšené metody těsnění.Opakované úpravy snižují riziko a udržují spolehlivost systému kombinací designu a praktické ochrany.

Tepelná izolace a bezpečnostní opatření

Účinné izolační strategie jsou klíčové pro udržení provozní životaschopnosti v kryogenních chladicích systémech při současné ochraně personálu a zařízení.Náhodné vystavení kapalnému dusíku s sebou nese významná rizika, která si vyžádají zkonstruované tepelné bariéry a konfigurace vícevrstvé izolace.Jako účinný preventivní rámec se navíc ukázalo zavádění bezpečnostních protokolů a přísných školicích programů.Pozoruhodné úspěchy z experimentálních nasazení zdůrazňují, jak tepelný design přímo snižuje bezpečnostní rizika při zachování efektivního výkonu systému.

Proaktivní řízení rizik

Integrace kryogenního chlazení do vysoce výkonných elektrických systémů vyžaduje progresivní přístup k řízení rizik.Součásti systému musí odolávat extrémním teplotním změnám, aniž by byla ohrožena funkčnost, což vyžaduje důkladné dodržování bezpečnostních předpisů a robustní kontrolu kvality.Školení personálu v manipulaci s kryogenními systémy, spárované s hodnocením rizik citlivým na potenciální body selhání, prokázalo svou hodnotu.Toto proaktivní plánování osvětluje cestu k širší implementaci a odráží průmysl, který upřednostňuje inovace a spolehlivost pro bezpečnější a efektivnější budoucnost.

Závěr

Kryogenní chlazení nabízí silný potenciál pro vysoce výkonné systémy SiC a GaN, zejména v letectví, elektrickém pohonu, supravodivých systémech a kompaktních měničích výkonu.Může snížit ztráty, zlepšit tepelný výkon a podporovat vyšší hustotu výkonu, ale praktické použití vyžaduje pečlivou kontrolu teplotních limitů, obalových materiálů, chladicí infrastruktury, chování EMI a bezpečnosti kapalného dusíku.Se správným výběrem zařízení, tepelným designem a řízením rizik může kryogenní chlazení pomoci vylepšit spolehlivou, efektivní a kompaktní výkonovou elektroniku pro náročné aplikace.
