Ochrana obvodu vysvětlena: Ochrana proti ESD, přepětí, přetížení a nadproudové ochraně

Ochrana obvodu je nezbytná pro udržení stability, spolehlivosti a bezpečnosti elektronických systémů, když nastanou abnormální elektrické podmínky. Moderní návrh ochrany přesahuje pouhé zabraňování poškození tím, že řídí reakci obvodů na události, jako jsou ESD, přepětí, přetížení, zkrat, dumping zatížení a kabelové chyby. Tento článek vysvětluje principy ochrany obvodu, chování různých poruchových podmínek a praktické strategie ochrany používané v moderních automobilových, průmyslových a vysoce hustotních elektronických systémech.

Katalog

Pochopení ochrany obvodu

Ochrana obvodu se týká cílené kombinace topologie obvodu a výběru komponentů, která se používá k udržení napětí, proudu a teploty v bezpečných provozních mezích, když nastanou abnormální elektrické podmínky. Místo toho, abychom považovali ochranu za jednoduchou funkci prevence poškození, mnoho moderních návrhů ji používá k řízení, kam energie poruchy proudí, jak rychle je přesměrována a jak systém reaguje poté, ať už pokračováním v provozu, vstupem do kontrolovaného vypnutí nebo zůstatím uzamčeným až do servisu.

Abnormální události, které se obvykle zvažují během návrhu ochrany, zahrnují:

• ESD

• Přepětí

• Zkrat

• Přetížení

• Dumping zatížení

• Hot-plug události

• Chyby v kabeláži

Z praktického inženýrského pohledu je ochranu snadnější pochopit, když ji považujeme za řízení stresu. Každá porucha obsahuje zdroj energie a energetickou cestu. Propojení a balení mohou ukládat nebo uvolňovat energii prostřednictvím efektů, jako je indukčnost kabelu nebo kapacita konektoru, zatímco citlivé polovodičové struktury selhávají, když se energie koncentruje přes přechody, oxidy nebo dielektrické vrstvy. Produkty, které prošly kontrolovaným bench testingem, mohou stále selhat v reálném provozním prostředí, protože podmínky v terénu jsou mnohem méně předvídatelné.

Dobře navržené ochranné systémy obvykle sledují dva cíle současně:

• Snížit špičkový elektrický stres tak, aby nebyly překročeny limity zařízení na rozhraních.

• Řídit tok proudu a nárůst teploty, aby se ohřev udržoval na zvládnutelné úrovni a minimalizovaly se dlouhodobé mechanizmy opotřebení.

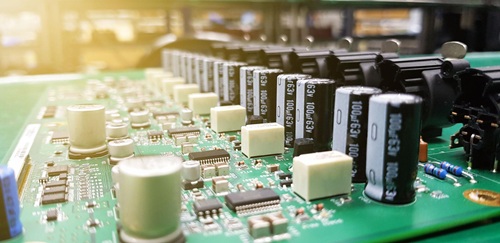

Vyšší hustota a vyšší náklady na desku zvyšují dopad jednoho přechodového jevu

Moderní elektronické desky obsahují hustší vedení, tenčí geometrie, těsnější vzdálenosti creepage a clearance a větší množství integrovaných obvodů v menších fyzických oblastech. Jak hustota roste, může jeden nekontrolovaný přechod ovlivnit více než jednu součást. Poškození se může šířit prostřednictvím sdílených napájecích kolejnic, uzemňovacích struktur nebo připojených rozhraní, což promění izolovanou poruchu na širší selhání na úrovni systému.

Běžné důsledky neřízených přechodů na úrovni desky zahrnují:

• Poškozené sítě napájení

• Ohrožené struktury I/O

• Latentní parametrické odchylky

• Intermittent resetování

• Porty, které částečně fungují, dokud nenastanou změny zatížení nebo teploty

Analýza návratnosti polí často odhaluje, že viditelné poškození není vždy nezbytné pro degradaci spolehlivosti. Opakované mírné přetížení může postupně snížit elektrickou rezervu, až běžná provozní událost, jako je rutinní vložení kabelu nebo malá změna teploty, způsobí konečné selhání.

Nižší provozní napětí zanechává menší rezervu pro malé špičky

Jak moderní procesní uzly stále snižují napájecí napětí za účelem zlepšení účinnosti a snížení spotřeby energie, zmenšuje se mezera mezi jmenovitým provozním napětím a absolutními maximálními hodnotami. Přechodové jevy, které byly kdysi považovány za neškodné, nyní mohou překračovat bezpečné provozní limity, zejména když rychlé přechodové hrany interagují s indukčností pouzdra a vytvářejí lokalizované překročení.

Napájecí vedení o napětí 3,3 V nezaručuje, že každý uzel vždy zůstane blízko 3,3 V. Krátká indukčnost vodičů, sdílené návratové cesty a šum způsobený simultánním přepínáním mohou kombinovat, aby vytvořily ostré výkyvy napětí, které se nemusí jasně objevit na pomalejších měřicích místech.

Designové přístupy běžně používané v nízkonapěťových systémech zahrnují rychlejší zajištění na chráněném uzlu, kratší návratové cesty, sníženou parazitní indukčnost, kontrolovanou energii nárazu a nižší ztrátu energie pro snížení dlouhodobého driftu.

Udržení vzestupu teploty pod kontrolou se také stává stále důležitějším v systémech s vysokou hustotou, protože mnoho mechanismů selhání se rychle zrychluje s teplem, i když obvod dál úspěšně prochází krátkými funkčními testy.

Automobilové a průmyslové vstupy vyžadují fázi, časově uvědomělou ochranu

Automobilové a průmyslové napájecí systémy pravidelně zažívají elektrické události, které se výrazně liší od kontrolovaných laboratorních napájení. Ty zahrnují studené starty, induktivní zpětné rázy a podmínky vybíjení zátěže schopné zvyšovat napájecí napětí do rozsahu 40 V až 100 V po delší období. Za těchto podmínek je jednotlivý prvek ochrany zřídka dostatečný.

Typické události s tvrdými vstupy zahrnují:

• Studený start brownout

• Induktivní zpětný ráz s rychlými okraji

• Vybíjení zatížení s vysokou energií a dlouhou délkou trvání

• Reverzní polarita

• Podmínky skoku-startu

• Vedené RF rušení

Spolehlivé návrhy obvykle koordinují více ochranných fází, z nichž každá je určena pro jinou časovou škálu. Rychlé záchyty absorbují ostré přední hrany, komponenty pro zvládání energie tolerují pulsy delšího trvání a fáze omezování proudu nebo odpojení zabraňují nadměrnému teplému zatížení na ochranné síti.

Kvalifikační testování konzistentně ukazuje, že chování v časové oblasti má v designu ochrany velký význam. Nanosekundové ESD události, mikrosekundové pulsy přepětí a milisekundové vybíjení zátěže se chovají velmi odlišně a tlačení všech požadavků ochrany na jedno zařízení obvykle vede k ohroženým rezervám.

Síťové a kabelové systémy musí přežít špičky, aniž by přestaly fungovat

Produkty připojené k dlouhým kabelům, komunikačním linkám, venkovnímu zařízení nebo vzdáleným senzorům jsou často vystaveny špičkám způsobeným bleskem a přepínacím přechodům. V těchto systémech není přežití vždy primárním cílem. Provozní doba, integrita signálu a stabilita komunikace jsou stejně důležité.

Ochranné systémy v těchto prostředích se často očekávají, že zabrání:

• Intermitentní ztrátě komunikace

• Zvýšení chybovosti bitů

• Neočekávaným resetům

• Marginální činnosti PoE

• Portům, které selhávají pouze po bouřích nebo údržbových pracích

Koordinovaná ochrana proti přepětí a nadproudu musí reagovat rozhodně během přechodových událostí, zatímco zůstává elektricky transparentní během normální komunikace. Pokud ochrana zasahuje do chování signálů, mohou se selhání stát intermittenty a těžko diagnostikovatelnými, namísto aby byla okamžitě zřejmá.

Mnoho selhání se kumuluje postupně, což dělá ochranu součástí strategie spolehlivosti

Mnoho selhání v reálném světě vzniká v důsledku opakovaného elektrického nebo tepelně stresu, který pomalu snižuje výkon v průběhu času, místo aby způsobil okamžité katastrofální poškození. Mechanismy postupné degradace zahrnují růst úniku spojení, oslabení dielektrika, elektromigraci, opotřebení konektorů a karbonizaci povrchu PCB způsobenou kontaminací.

Běžné kumulativní efekty degradace zahrnují:

• Růst defektu spojení

• Dielektrické prozrazení

• Urgentní elektromigrace

• Opotřebení a chybění konektorů

• Sledování a karbonizaci PCB

Z hlediska spolehlivosti není přežití jediné události vždy dostatečné. Ochranný systém se může špatně stárnout, pokud opakované přetížení pomalu spotřebovává designovou rezervu po měsíce nebo roky provozu.

Praktická perspektiva: Ochrana určuje chování poruch, nejen obranu

Užitečný způsob, jak přistupovat k ochraně obvodů, je definovat, jak by se měl produkt chovat během abnormálních podmínek. Mnoho úspěšných systémů není navrženo tak, aby přežila každý možný problém na neurčito. Místo toho se snaží zadržet energii, omezit rozsah poškození a vrátit systém do předvídatelného provozního stavu.

Běžné strategie ovládání poruch zahrnují:

• Fúze s otevřeným selháním a eFúze

• Tepelný nebo proudový zpětný chod

• Ochranné řadiče v režimu hiccup

• Zámkové vypnutí do doby přepnutí napájení

• Crowbar obvody pro přísné omezení napětí

Předvídatelné a opakovatelné chování poruch také zlepšuje podporu výroby, odstraňování problémů a terénní servis, protože podmínky selhání se stávají snazšími k diagnostice a vysvětlení.

Typické kategorie komponentů pro ochranu obvodů

V praktických systémech obvykle ochranné komponenty fungují jako koordinované skupiny spíše než jako izolovaná řešení. Efektivní architektury ochrany kombinují ochranu hranic, místní omezování napětí, omezení proudu, tepelnou správu a optimalizaci uspořádání pro udržení bezpečných provozních podmínek nebo vytvoření řízeného selhání, když jsou limity překročeny.

Ochranné systémy proti blesku a přepětí

Ochranné systémy proti blesku a přepětí jsou navrženy tak, aby zvládaly vysokonapěťové události, které jsou běžně zaváděny prostřednictvím kabelů nebo externí infrastruktury. Výběr je obvykle založen na kapacitě přepěťového proudu, impulsních charakteristikách, toleranci energie a koordinaci s následnými ochrannými stupni.

Běžné úvahy při návrhu odrušovačů zahrnují:

• Jmenovitý přepěťový proud

• Kompatibilita s impulsními vlnovými délkami

• Koordinace s následnými sponami

• Únik během normálního provozu

• Umístění na vstupních bodech

Tyto zařízení jsou obvykle umístěny tam, kde externí připojení vstupují do systému, aby mohly být vysokonapěťové transients pohlceny před tím, než dosáhnou citlivé elektroniky.

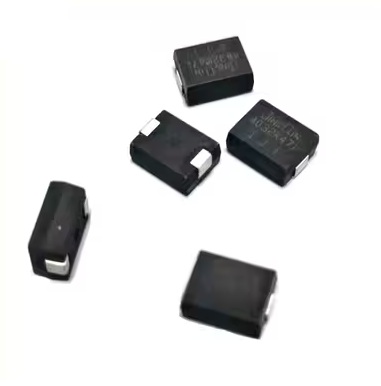

Omezovače přepětí

Omezovače přepětí omezují přechodové napětí na bezpečnější úrovně během rychlých elektrických poruch. Výběr zařízení závisí na omezujícím napětí, reakčním chování, dynamickém odporu, toleranci pulsu a kapacitě související se signálem.

Běžné parametry optimalizace omezovačů zahrnují:

• Pracovní odstupňované napětí

• Omezující napětí versus proud

• Dynamický odpor

• Kapacita a dopad na signál

• Jmenovité zatížení

• Uspořádání krátké zpětné cesty

Kvalita uspořádání silně ovlivňuje výkon omezovačů, protože dlouhé induktivní návratové cesty mohou vytvářet další přetížení na chráněném uzlu.

Omezovače nadproudu a odpojovací prvky

Ochranné komponenty proti nadproudu omezují nadměrný proud, který by jinak mohl přehřát trase, konektory nebo polovodičové zařízení. Také zabraňují trvalému selhání proudu, které by mohlo poškodit komponenty omezující napětí po události přepětí.

Běžné metody kontroly poruchového proudu zahrnují:

• Fúze

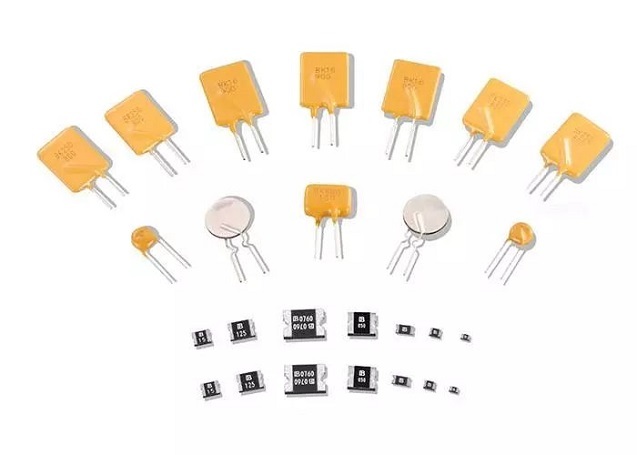

• Resetovatelné PTC zařízení

• eFúze a řadiče pro horkou výměnu

• Sériové odpory, kde to umožňuje rozptyl výkonu

• MOSFET odpojovací stupně s detekcí a řízením

Stabilní omezení proudu často určuje, zda ochranný systém zůstává spolehlivý po opakovaných stresových událostech nebo postupně degraduje v průběhu času.

ESD a EMI kondicionační komponenty

Tyto komponenty chrání před rychlými událostmi elektrostatického výboje a vysokofrekvenčním rušením, které mohou narušovat nebo poškodit rozhraní. Efektivní ochrana proti ESD závisí nejen na výběru komponentů, ale také na pečlivé strategii uspořádání.

Běžné techniky robustnosti ESD a EMI zahrnují:

• Diody s nízkou kapacitou ESD na rozhraních

• Těsné návratové smyčky proudu

• Správné plánování kostry a zemnicího bodu

• Řízení impedance

• RC nebo LC filtraci, kde to šířka pásma umožňuje

• Uspořádání pinů konektorů, které vedou cesty výboje

Celkově je ochrana obvodů nejlépe chápána jako koordinovaný systém pro řízení abnormální elektrické energie. Spolehlivé návrhy se málokdy spoléhají na jedinou ochrannou součást. Místo toho kombinují omezování napětí, omezování proudu, absorpci energie, tepelnou kontrolu a plánování uspořádání, aby udržely systém v bezpečných provozních mezích. Když jsou limity překročeny, cílem se stává řízené, diagnostikovatelné chování selhání, nikoli nepředvídatelné poškození.

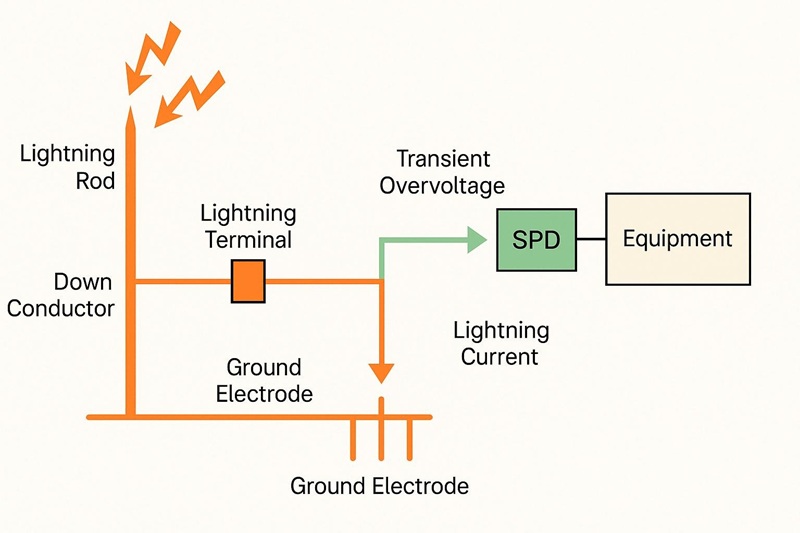

Ochranný hardware proti blesku

Vybuchy způsobené bleskem a přepětí spojená s kabelem obsahují vysokou energii a extrémně rychlé hrany, takže praktickým cílem je řídit proud přepětí směrem k šasi nebo zemi, zatímco se udržuje stabilní normální provoz systému. V mnoha reálných poruchách není hlavním problémem hodnota přepětí uvedená v datovém listu, ale vzestup napětí, který vytváří parazitní indukčnost v návratové cestě. Ochranné návrhy, které záměrně řídí smyčku vybíjecího proudu, obvykle fungují předvídatelněji než uspořádání, která prostě přidávají svorku, aniž by zohlednila okolní geometrii.

Charakteristiky přepětí a požadavky na ochranu

Přepětí obvykle vstupují do zařízení prostřednictvím dvou hlavních mechanismů:

• Přímá vodivost, například úder nebo indukovaný proud na kabelu

• Polem uplatněná vazba, kde společné režimové vzrušení zvyšuje místní referenční potenciál

Oba mechanismy se pravidelně objevují v reálných provozních prostředích, takže hodnocení pouze jedné cesty může vytvořit neúplnou ochrannou strategii.

Skutečné vlnové formy přepětí se výrazně liší, ale standardizované testovací impulzy se běžně používají, aby bylo možné různé přístupy k ochraně hodnotit konzistentně.

Běžně používané standardní impulzy zahrnují:

• Vlnová forma proudu 8/20 µs

• Vlnová forma napětí 1.2/50 µs

• Vlnová forma proudu 10/350 µs pro tvrdší vystavení blesku

Z pohledu inženýrství:

• Špičkový proud a di/dt hlavně ovlivňují napěťový přechod související s uspořádáním.

• Celková energie hlavně ovlivňuje zahřívání, erozi materiálu a odchylky dlouhodobé spolehlivosti.

Užitečný způsob, jak hodnotit výkon ochrany, je zkoumat, jaký stres zůstává na chráněné elektronice po reakci ochranných fází. Když výsledky měření na pinech IC odpovídají očekáváním, obvykle to naznačuje, že jak koordinace komponentů, tak fyzické uspořádání fungují správně.

Kontrolní body zbytkového napětí zahrnují:

• Zbytkové napětí na pinech IC, včetně přechodného napětí způsobeného indukčností vodičů a smyček

• Zbytkový proud skrze citlivé rozhraní, včetně cest pro latch-up

• Chování zotavení po události, bez zablokovaných zkratů, obtěžujících resetů nebo částečně funkčních stavů

Napěťová vlnová forma měřená na konektoru může vypadat přijatelně, zatímco piny IC zažívají mnohem větší stres. Další vzdálenost vedení a indukčnost návratové cesty mezi konektorem a zařízením mohou výrazně zvýšit přechodné napětí a chování resetování.

Přesunutí bodu měření blíže k IC často odhalí problémy, které nejsou viditelné na místě vstupu kabelu.

Plynové výbojové trubice pro primární ochranu

Primární ochranné fáze obvykle upřednostňují komponenty schopné vést přepětí na úrovni kiloampér k zemi, zatímco zůstávají vysoce rezistivní během normálního provozu. Tyto zařízení obvykle poskytují volnější napěťové omezení než sekundární fáze, takže jsou nejúčinnější jako první vrstva v koordinované ochraně.

Primární ochranné fáze jsou hlavně určeny k řízení toku proudu a udržení stabilního chování zotavení po události.

Cíle primární fáze zahrnují:

• Poskytnout cestu pro vybíjení s nízkou impedancí k šasi nebo zemi během přepětí

• Zabránit proudění přepětí skrze interní referenční struktury PCB, kdykoli je to možné

• Zůstat elektricky nenápadné během normálního provozu, včetně úniku, kapacity a izolačního chování vhodného pro rozhraní

Keramické plynové výbojové trubice zůstávají téměř v obvodu otevřeném, dokud nedojde k dosažení jejich napětí pro skokový výboj. Jakmile dojde k záblesku, zařízení vytvoří oblouk a může odvádět velmi velké proudy přepětí při současném udržení relativně nízkého napětí vodivosti.

Jejich nízká kapacita a vysoký izolační odpor je činí vhodnými pro mnohá napájecí a signálová rozhraní, kde jsou mezery integrity signálu omezené.

Několik praktických charakteristik ovlivňuje výkon v reálném světě více než hlavní hodnota přepětí.

Klíčové chování GDT zahrnuje:

• Skokový výboj není okamžitý, takže velmi rychlé transienty mohou vytvářet dočasné přepětí před tím, než se vodivost plně rozvine

• Jakmile začne vodivost, napětí oblouku je nízké, což dělá impedanci zemní cesty dominantním faktorem

• Výkon silně závisí na kvalitě spojení šasi a země, protože dlouhé uzemňovací vodiče zvyšují vzestup napětí v důsledku indukčnosti a efektů di/dt

Krátké, široké, nízkoindukční propojení šasi často zlepšuje chování přepětí efektivněji než změna typu komponentů. Malé změny v uzemňovací cestě mohou významně změnit účinnou úroveň klampu, protože samotná smyčka přepětí silně ovlivňuje vzestup napětí.

Skleněné plynové výbojové trubice jsou běžně optimalizovány pro extrémně nízkou kapacitu a dobrou obousměrnou symetrii. Obvykle nabízejí vysokou DC izolaci a značnou schopnost přepětového proudu s nízkým zbytkovým napětím po aktivaci.

Tyto vlastnosti je činí užitečnými na rozhraních, kde nelze tolerovat další kapacitu.

Běžným omezením je širší variabilita v napětí zničení a chování zapálení napříč výrobními a environmentálními podmínkami. Vzhledem k tomu, že chování zapálení se může měnit, jsou skleněné GDT často kombinovány s sekundárními svorkami, aby udržely chráněné napětí v užším rozsahu.

Běžná kombinace je:

• Skleněný GDT kombinovaný s TVS diodou blízko chráněného uzlu

Úspěšný výběr GDT obvykle závisí více na provozním chování a koordinaci systému než pouze na hodnocení pulzního proudu.

Důležité parametry výběru zahrnují:

• Napětí pro zapálení nebo zničení vůči maximálnímu trvalému provoznímu napětí

• Kapacitu vzhledem k požadavkům na integritu signálu

• Schopnost impulsního proudu odpovídající očekávanému nárazovému zatížení

• Tolerance následného proudu a čisté chování zhasínání oblouku v AC systémech

• Koordinaci s upstream ochranou, jako jsou pojistky, jističe nebo zdroje s omezeným proudem

Spolehlivý výkon v terénu se obecně zlepšuje, když je okraj maximálního trvalého provozního napětí a chování zhasínání považováno za primární omezení, spíše než se soustředit pouze na maximální proudové hodnocení.

Polovodičové výbojové trubice

Zařízení na bázi tyristorů, běžně prodávaná jako součásti typu SIDACtor, se spouští přerušením spojení a poté se uzamkne do stavu s nízkým napětím. Tato zařízení reagují během nanosekund a obvykle poskytují opakovatelnější chování spuštění než mnohé plynové výbojové trubice.

Tato opakovatelnost se stává obzvláště cennou v systémech s úzkou tolerancí napětí nebo přísnými požadavky na konzistenci výroby.

Po spuštění nesmí zadržovací zařízení zůstávat napájeno následným proudem. V důsledku toho musí okolní obvod poskytnout spolehlivou metodu pro uvolnění proudu.

Běžné metody uvolnění proudu zahrnují:

• Ochranu pojistkami

• PTC zařízení v některých aplikacích

• Vnitřní omezení zdrojového proudu

Několik kontrol koordinace pomáhá zabránit tomu, aby zařízení zůstalo trvale vodivé po události nárazu.

Důležité kontroly zahrnují:

• Udržujte následný proud pod hodnotou držícího proudu zařízení po skončení přechodu

• Přidejte předvídatelné prvky pro uvolnění, když nízkoimpedanční napájecí kolejnice mohou dodávat vysoký proud

• Ověřte provoz při teplotních extrémech, protože hodnota držícího proudu a zdrojová impedance se mění s teplotou

Ověření těchto chování přímo na sestaveném hardwaru obvykle zabraňuje situacím, kde zadržovací zařízení úspěšně chrání jednou, ale poté zůstává uzamčeno.

Sekundární zařízení pro omezení napětí

Sekundární ochranné fáze jsou obvykle umístěny blízko citlivých obvodů, aby omezily zbývající nárazové napětí a snížily rychlé přechodové hrany, než dosáhnou pinů IC.

V mnoha systémech problémy s resetováním přetrvávají ne proto, že by ochranné prvky chyběly, ale proto, že umístění sekundárních svorek a návratová indukčnost jsou špatně optimalizovány.

Typické prvky sekundární ochrany zahrnují:

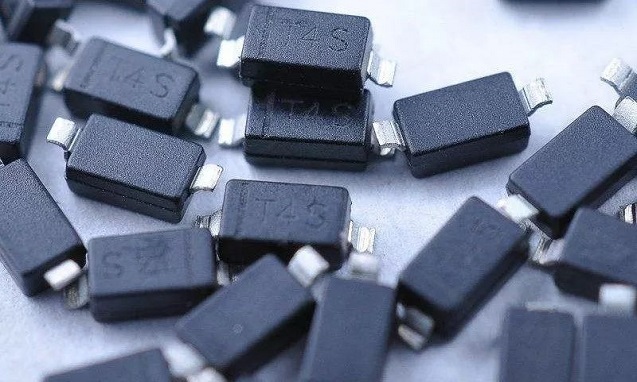

• TVS diody pro rychlou odezvu a úzké omezení

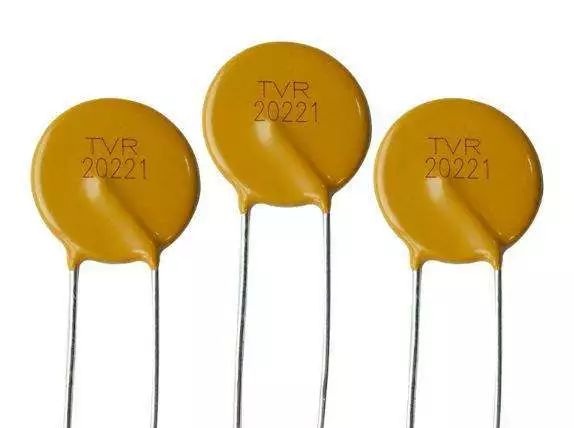

• MOV pro absorpci vyšší energie v některých napájecích rozhraních, s ohledem na stárnutí a únik

• RC a LC prvky k tvarování nárazových tvarových křivek a snížení di/dt do svorky

Ochranné fáze umístěné blízko konektoru a blízko IC slouží různým účelům.

• Primární ochrana blízko konektoru pomáhá udržet nárazový proud mimo strukturu PCB

• Sekundární ochrana blízko zatížení snižuje napěťový stres na pinech zařízení

Použití obou přístupů dohromady obvykle poskytuje konzistentnější výkon napříč různými podmínkami zapojení a testovacími prostředími.

Koordinované ochranné fáze

Spolehlivá ochrana proti blesku obvykle následuje stádovanému přístupu:

• Primární аррестор k odvrácení energie směrem k rámu nebo zemi

• Úmyslná impedance mezi fázemi

• Sekundární svorka umístěná blízko chráněné elektroniky

Prvkem impedance je nuceno, aby část nárazového napětí klesla před dosažením sekundární svorky, což snižuje špičkový proudový stres a zlepšuje sdílení energie napříč ochrannými fázemi.

Běžné prvky impedance zahrnují:

• Sériový odpor

• Feritové korálky

• Řízená indukčnost

V mnoha případech přidání skromné úmyslné impedance zlepšuje ochranu účinněji než prostý výběr většího svorkového prvku. Impedance tvaruje vlnovou formu nárazového proudu a snižuje špičkový stres na zařízení pod ním.

I malé rezistory nebo feritové prvky mohou významně zlepšit ochranné chování, když jsou správně zohledněny proudové dráhy a induktivní efekty.

Stádované ochranné systémy mohou i nadále selhávat, když nedochází k očekávanému sdílení energie.

Běžné problémy s koordinací zahrnují:

• Hlavní zařízení se spouštějí později, než se očekávalo

• Sériové prvky vstupují do saturace

• Indukčnost zpětného obvodu sekundárního svorkového zařízení dominuje účinnému napětí svorky

Včasné odhalení těchto problémů obvykle snižuje úsilí o redesign v pozdních fázích a dobu odstraňování problémů.

Zemnící a uspořádací úvahy

Geometrie zemnicího spojení přímo ovlivňuje zbytkové napětí, protože zemnicí struktura tvoří část cesty výbojového proudu. I když se schéma jeví jako správné, mechanické uspořádání a implementace PCB silně ovlivňují skutečný výkon ochrany.

Následující praktiky uspořádání se opakovaně korelují s robustnějším chováním ochrany:

• Udržujte primární cestu svorkového zařízení k šasi nebo zemi krátkou, širokou a přímou

• Vyhněte se tenkým stopám a dlouhým řetězcům propojovačů v cestách s vysokým proudem

• Minimalizujte plochu výbojového okruhu, aby se snížil nárůst induktivního napětí

• Pokud je to možné, oddělte znečištěné cesty zpětného obvodu od citlivých signálových referencí

• Umístěte sekundární svorky tak, aby jejich zpětné cesty také zůstávaly s nízkou induktivitou

Bez správné kontroly uspořádání může parazitní induktance dominovat chování svorky více než samotné specifikace komponentů.

Ochranný design se může na úrovni schématu jevit jako správný, ale stále může selhat kvůli malým zvýšením délky vodiče nebo induktance zpětné cesty. Měření ochranného výkonu přímo na pinech IC obvykle okamžitě ukáže důležitost disciplinovaného spojení a umístění, protože tyto podrobnosti silně určují, zda systém přežije výboje bez narušení.

komponenty ochrany proti přepětí

Ochrana proti přepětí v reálném hardwaru obvykle funguje jako koordinovaný dvoustupňový svorkový systém, zejména když je cílem potlačit krátké transienty, aniž by byly piny IC vystaveny nadměrnému zatížení. V praxi je cílem zřídka úplně zastavit výboj. Skutečným cílem je řídit výbojový proud skrze kontrolovanou cestu, udržet chráněný uzel v rámci absolutních maximálních limitů a podporovat čisté, diagnostikovatelné chování selhání místo přerušovaných poruch, které se později objevují jako obtížné servisní problémy.

Během testování na benchu může design ochrany vypadat jednoduše, dokud induktance zapojení a chování zemnění nezmění čisté schéma na nestabilní měření. Z tohoto důvodu zkušené týmy obvykle k ochraně přistupují jako k celému systému, který kombinuje zpracování objemové energie, rychlou lokální svorku poblíž citlivých zařízení a validaci pomocí realistických kabelů, konektorů a zpětných cest.

MOV varistory (kov-oxidové varistory)

MOV se chová jako silně napětím závislý rezistor. Při normálním pracovním napětí udržuje vysoký impedance. Jak napětí roste, zařízení přechází do oblasti s nižší impedancí, která svorku svorky zablokuje.

Většině podmínek výboje je doba reakce MOV dostatečně rychlá, aby poskytla účinnou ochranu, zatímco schopnost zpracování energie zůstává jednou z jejích nejsilnějších výhod.

MOV se obvykle umisťují na výkonové lišty, uzly připojené k síti a další nízkofrekvenční sítě, kde může být energie výboje velká a kde je další kapacita v stovkách nebo tisících pikofaradů akceptovatelná. Na dlouhých kabelových připojeních často MOV pohlcuje velkou část počáteční energie výboje, než se aktivují ochranné stupně dále dolů.

Praktický způsob, jak chápat MOV, je jako pohlcovač objemové energie spíše než jako přesný omezovač napětí. Jeho rolí je obvykle redukovat velký výboj na menší událost, kterou může sekundární ochrana řídit blíže k úrovni tolerance křemíku.

Jedním z obvyklých omezení MOV je kapacita, která se často pohybuje od stovek do tisíců pikofaradů. Na vysokorychlostních nebo vysokoodporových linkách může tato kapacita zatěžovat signálovou cestu, zpomalit hrany a zvyšovat AC únik.

Na hotovém hardwaru se tyto efekty obvykle projevují jako:

• Snížená marže diagramu oka

• Zvýšená citlivost na jitter

• Malá ztráta amplitudy

• Neočekávané zatížení na analogových vstupech

Kvůli těmto efektům se MOV obvykle vyhýbají na vysokorychlostních rozhraních, pokud analýza integrity signálu a praktické ověření na benchu nepotvrzují, že přidaná kapacita zůstává akceptovatelná.

MOV se postupně degraduje, když je vystaven opakovanému napětí výboje. Provozní proud často v průběhu času roste, zatímco chování svorky se pomalu mění.

V terénní operaci se tato degradace může projevovat jako:

• Zvyšující se standby proud

• Přerušované zahřívání

• Poruchy, které korelují s bouřkami nebo opakovanými induktivními spínacími událostmi

Spolehlivé návrhy obvykle plánují na postupné stárnutí MOV a činí chování na konci životnosti předvídatelným a diagnostikovatelným.

Běžné přístupy k mitigaci stárnutí zahrnují:

• Snižování napětí a energie s realistickou bezpečnostní rezervou

• Tepelný prostor a chladící rezervy pro snížení horkých míst a karbonového sledování

• Definované chování při selhání pomocí fúzní ochrany nebo termální ochrany, aby selhané MOV zůstávaly v trvalých zkratech

Zacházení s MOV jako s spotřebním článek proti přepětí často vede k předvídatelnějšímu dlouhodobému chování systému.

Čipové varistory

Čipové varistory používají technologii MOV v kompaktních baleních a běžně se aplikují tam, kde je omezený prostor na desce plošných spojů a očekávaná úroveň ohrožení se většinou týká ESD nebo malých přechodových událostí.

Typické aplikace zahrnují:

• Malé napájecí vstupy subsystémů

• Ovládací linky

• Obecné I/O vystavené manipulaci s konektory nebo šumu z nízkoenergetického spínání

Tato zařízení fungují dobře proti ESD událostem lidského těla, krátkým výbojům kabelu a menším induktivním poruchám uvnitř uzavřených systémů. Lokální omezování přímo na konektoru také zlepšuje ochranu proti blízké přechodové aktivitě.

Hlavním omezením čipových varistorů je schopnost zpracování energie. Ve srovnání s většími diskovými MOV absorbují čipové varistory mnohem méně energie z přepětí a degradace může v drsnějších prostředích nastat rychle.

Použití pouze čipového varistoru na externě vystavených rozhraních může vést k předčasnému stárnutí nebo náhlému selhání, zejména v instalacích zahrnujících:

• Dlouhé externí kabely

• Expozici venkovnímu prostředí

• Časté induktivní spínání

V mnoha případových studiích systémy úspěšně prošly laboratorním ESD testováním, ale postupně vyvíjely zvýšený únikový proud po opakovaném vystavení podobným přepětím.

Čipové varistory proto fungují nejlépe jako součást vrstvené ochranné strategie, spíše než jako jediná ochranná bariéra.

TVS diody (potlačovače přepětí)

TVS diody reagují extrémně rychle, často efektivně v rámci sub-nanosekundových časových měřítek během ESD událostí. Ve srovnání s MOV obvykle poskytují nižší napětí při omezování za podobných podmínek.

TVS zařízení obvykle slouží jako sekundární ochranná fáze po komponentu první fáze, jako je GDT nebo MOV, který již absorboval nebo odvedl většinu energie z přepětí.

Při správném výběru může TVS dioda udržovat napětí blízko řízeného limitu, který se blíží toleranci citlivých pinů IC.

Výběr TVS se stává spolehlivějším, když se zakládá na skutečných elektrických provozních limitech a chování rozložení, spíše než na spoléhání se pouze na specifikace pro vypnutí napětí.

Pracovní stojící napětí by mělo udržovat TVS neaktivní během normálních provozních podmínek, včetně variací v toleranci, chování při startu, kolísání a hot-plug události.

Ignorování normálních podmínek přesahu může vést k zbytečnému zahřívání TVS, zvýšenému únikovému proudu a dlouhodobému odchylování spolehlivosti.

Dynamický odpor silně ovlivňuje napětí při omezování během podmínek s vysokým proudem přepětí. Dvě TVS zařízení se podobným napětím z případného rozětí mohou vykazovat velmi odlišné chování pod pulzním průběhem 8/20 µs.

Induktance kabelu a "ground bounce" dále ovlivňují skutečné chování při omezování, zejména během testování s vysokým proudem.

V praktické validaci tento parametr často určuje, zda zbytkové napětí zůstává bezpečně pod maximálními absolutními limity.

Hodnocení průběhu by mělo odpovídat skutečnému prostředí hrozby.

Důležité úvahy zahrnují:

• Vysoké ESD hodnocení automaticky nezaručuje přežití při přepětí

• TVS s hodnocením 8/20 µs může reagovat jinak pod zátěží 10/1000 µs

Shoda specifikace průběhu s reálným instalačním prostředím snižuje riziko falešné důvěry založené pouze na hodnotách v technických listech.

Ačkoli jsou k dispozici zařízení TVS s nízkou kapacitou, kapacita stále ovlivňuje vysokorychlostní a vysoce impendancní rozhraní.

Pro linky vysokorychlostní komunikace jsou běžně vybírány a hodnoceny zařízení TVS s nízkou kapacitou pomocí:

• Měření diagramu oka

• Analýzy frekvenční odezvy

Parazitní efekty konektorů, stopy a geometrie rozvodů mohou výrazně ovlivnit konečné chování signálu, i když se schéma jeví jako správné.

Koordinovaná dvoustupňová integrace

Dvoustupňová ochranná struktura funguje efektivně, protože každý prvek pracuje v oblasti, kde funguje nejlépe. První fáze absorbuje nebo odvede hromadnou energii, zatímco druhá fáze těsně omezí zbývající přesah blíže k tolerančnímu limitu k silikonu.

V mnoha nestabilních systémech není hlavním problémem ochranný prvek samotný, ale propojení mezi fázemi. Induktance mezi konektorem a omezovačem může výrazně zvýšit napětí, které IC vidí, protože induktivní termín (L·di/dt) se přímo přidává k přechodovému napětí.

Struktura rozvržení, která běžně zlepšuje chování průběhu, zahrnuje:

• Umístění rychlého omezovače fyzicky blízko chráněného pinu IC

• Použití krátké, nízkoinduktivní návratové cesty

• Umístění zařízení na ochranu proti vysokému napětí blízko vnějšího vstupního bodu

Následující fyzické uspořádání obvykle produkuje nižší zbytkové napětí a předvídatelnější chování při přepětí.

Spolehlivá ochrana proti přepětí obvykle více závisí na řízení toku přepěťového proudu a tvorbě proudu cesty než na výběru nejsilnějšího jednotlivého komponentu.

MOV a čipové varistory poskytují účinnou hromadnou potlačení, ale zavádějí trade-offy týkající se kapacity a dlouhodobého stárnutí. TVS diody poskytují rychlé, nízkonapěťové zajištění, ale jejich reálný výkon výrazně závisí na správném deratingu a praxích s nízkou indukčností.

Ochranu považující za kompletní systém zahrnující modelování hrozeb, plánované zvládání energie, parazity na interconnectech, strategii uzemnění a realistické ověřovací testování obvykle vede k návrhům, které se chovají předvídatelně během jak kvalifikačních testů, tak i dlouhodobého provozu na poli.

Ochranné zařízení proti nadproudu

Ochrana proti nadproudu snižuje riziko tepelného poškození na PCB linkách, konektorech, kabelových svazcích a bateriových cestách proudu tím, že přeruší tok proudu nebo donutí provoz dostat se do bezpečnější oblasti, než teploty dosáhnou destruktivní úrovně. V praktickém inženýrství obvykle cílem není pouze zastavit zkrat. Větším cílem je řídit energii poruchy, jak se buduje v průběhu času.

Mnoho nákladných selhání v terénu nezpůsobují dramatické mrtvé zkratky, ale opakované hraniční přetížení, která pomalu ztmavují konektory, změkčují plasty nebo unavují pájené spoje. Vytrvalejší ochranná strategie považuje nadproud především za tepelný problém, který je elektricky spouštěn, přičemž také předpokládá nejhorší možné provozní podmínky, jako jsou teplé skříně, omezený vzduchový tok a těsně uspořádané komponenty.

Podmínky nadproudu se obvykle objevují v několika rozpoznatelných formách a každá zatěžuje ochranné komponenty jinak. Pochopení těchto vzorců pomáhá vysvětlit, proč ochrana, která se na papíře zdá být přijatelná, může stále vést k dlouhodobému stárnutí hardwaru. Tvrdý zkrat může generovat nepřetržité I²R ohřívání v měděných linkách, přesazích a kontaktech konektorů. V mnoha případech se nejslabší prvek stává prvním bodem selhání. Malé konektory a kontaktní piny často dosahují poškozujících teplot dříve, než větší měděné struktury PCB vykazují zjevné stresy. Desky se tedy mohou jevit jako elektricky funkční, zatímco menší kontakty, jako jsou USB piny nebo konektory deska na desku, postupně oxidují, změkčují nebo přecházejí do přerušované funkce.

Motory, topení a silně zatížené regulátory mohou po dlouhou dobu odebírat mírně nadměrný proud, zvláště během hraničních provozních podmínek. Tato přetížení zřídka produkují dramatická selhání. Místo toho pomalu snižují spolehlivost a zanechávají za sebou obtížně interpretovatelné důkazy. Koordinace ochrany kolem přípustného vzestupu teploty spíše než pouze vrcholového proudu obvykle určuje, zda návrh zůstává stabilní během dlouhých provozních období.

Kapacitní zátěže, události horkého připojení kabelů a přechody při nabíjení baterií mohou generovat krátké proudové špičky, které jsou normálním provozním chováním spíše než chyby. Pokud ochrana reaguje příliš agresivně, výsledkem se stanou obtěžující výpadky, nečekaná resetování a vyhnutelná vracení produktů. Dobře promyšlené návrhy rozlišují normální přepěťový proud od skutečné energetické chyby tím, že tvarují zesilující proud a koordinují načasování reakce napříč několika ochrannými stupni.

Běžně používané resetovatelné ochranné zařízení je komponenta PPTC (polymerový pozitivní teplotní koeficient). Uvnitř zařízení se nachází polymerní matice plněná vodivými částicemi. Během normálního provozu zůstává odpor nízký. Když proud generuje dostatečné I²R ohřívání, polymer se rozpíná, vodivé cesty se oddělují, odpor ostře stoupá a proud klesá k nižší zadržovací oblasti. Po vyřešení chyby a ochlazení zařízení se odpor vrací blízko své původní hodnoty. Toto automatické zotavení dělá PPTC atraktivní v mnoha spotřebitelských produktech, protože výměna po dočasných přetíženích je obvykle zbytečná.

PPTC by neměl být považován za přesný omezovač proudu. Chová se spíše jako tepelně citlivý rezistor s vysoce nelineárními charakteristikami. Chování při vyhazování se může výrazně lišit mezi jinak identickými deskami kvůli rozdílům, jako je plocha mědi pod zařízením, blízké komponenty produkující teplo a podmínky airflow a tepla ve skříni. Považování PPTC za jak termální, tak elektrickou součást obvykle zabraňuje nekonzistentnímu chování vyhazování během reálného provozu.

Specifikace datového listu PPTC nabývají významu pouze při společném výkladu. Zaměření se na jediný údaj často produkuje návrhy, které se chovají dobře při pokojové teplotě, ale stávají se nestabilními uvnitř uzavřených produktů. I_HOLD představuje proud, který může zařízení trvale přenášet, aniž by došlo k sepnutí při určité okolní teplotě, obvykle 25 °C. I_TRIP představuje proud potřebný k tomu, aby zařízení přivedlo do sepnutého stavu za stejných podmínek. Obě hodnoty se významně snižují s rostoucí okolní teplotou. Zařízení, které se chová normálně na otevřeném stole, se tedy může stát příliš citlivým uvnitř teplého uzavřeného prostoru.

Doba sepnutí závisí na velikosti závady, okolní teplotě a chlazení PCB. Mírné přetížení může vyžadovat sekundy nebo dokonce minuty, než dojde k sepnutí. I když to může dostatečně chránit velké vodivostní stopy PCB, může to také dovolit škodlivému zahřívání v konektorech, kontaktu kabelů nebo bateriových článcích, než dojde ke snížení proudu. V mnoha praktických selháních ochrana nakonec sepne, ale pouze poté, co se již nahromadilo lokalizované tepelné poškození.

Sepnutý PPTC se nechová jako zcela otevřený spínač. Zbytkový proud obvykle nadále proteče zařízením. Tento zbývající proud může udržovat obvody v podmínkách poklesu napětí, udržovat nežádoucí zahřívání a vytvářet nestabilní chování systému. Aplikace vyžadující úplnou elektrickou izolaci obvykle potřebují jiné ochranné metody, jako jsou jednorázové pojistky, ePojistky, hot-swap řídicí obvody nebo spínače zátěže s tvrdým odpojením.

Termální podmínky na úrovni desky často dominují chování PPTC více než schéma samo. Velké měděné plochy, silné vrstvy a tepelné via zajišťují odvod tepla z PPTC a zpomalují vstup do sepnutého stavu. I když to může vypadat, že to poskytuje další rezervu proudu, může to také umožnit škodlivému proudu přetrvávat déle, než je zamýšleno. Návrhy vyžadující rychlejší reakci často snižují měď přímo spojenou s paticemi PPTC nebo aplikují řízené tepelné únikové struktury.

Umístění PPTC poblíž induktorů, nabíječů, lineárních regulátorů nebo jiných teplých komponent zvyšuje místní okolní teplotu a efektivně snižuje I_HOLD. V kompaktních systémech může posunutí PPTC i na krátkou vzdálenost od zdrojů tepla eliminovat obtížné příležitostné problémy s resetováním.

PPTC fungují nejlépe, když se neočekává, že vyřeší každou ochrannou potřebu samy. Použití jako jedna vrstva v rámci širší struktury ochrany obvykle produkuje stabilnější chování na poli. PPTC jsou běžně účinné pro USB porty, výstupy příslušenství a obecné spotřebitelské rozhraní. Tyto aplikace těží z automatického obnovení po dočasných závadách. Nicméně, spoléhání se pouze na PPTC pro vstupy baterií, vysoce energetické bateriové bloky a cestou bezpečnosti řízené shody může zanechat důležité mezery v ochraně. Zpoždění sepnutí a zbytkový proud mohou stále umožnit značnou energetickou závadu během těchto událostí.

Běžná ochranná strategie kombinuje ePojistky nebo hot-swap řídicí obvody pro rychlé odpojení a kontrolovaný náraz, spolu s PPTC jako sekundární resetovatelnou ochranu proti opakovanému zneužívání nebo závadám kabelů. Tato vrstvená struktura obvykle snižuje nežádoucí sepnutí a zároveň udržuje čisté chování odpojení během vážných závad.

Výběr PPTC obvykle bývá spolehlivější, když je založen na nejhorších provozních podmínkách a komponentách nejvíce náchylných k místnímu zahřívání. I_HOLD by měl zůstat nad maximálním nepřetržitým provozním proudem při nejvyšší očekávané vnitřní okolní teplotě, ne jen při pokojové teplotě. Mnohé týmy to potvrzují provozováním plně sestavených produktů při zvýšených teplotách, dokud nedojde k dosažení tepelných stacionárních podmínek. Cílem je vyhnout se provozu v blízkosti nestabilních téměř-sepnutých podmínek, které mohou produkovat příležitostná resetování.

Ochrana by měla upřednostnit nejzranitelnější komponenty, což jsou často kontakty konektorů, kabely, malé měřicí rezistory nebo malé vodiče. Správný profil sepnutí pochází z porovnání chování času do sepnutí vůči tepelným limitům, ne pouze podle shody elektrických proudeních hodnot. Testování pouze s ideálními tvrdými zkraty zřídka reprezentuje skutečná selhání. Realističtější scénáře závad zahrnují částečné zkraty, poškozené kabely, kontaminaci vlhkostí a občasné problémy s kontakty. Testování v těchto podmínkách pomáhá určit, zda PPTC poskytuje významnou ochranu nebo jednoduše zavádí variabilitu, která komplikuje odstraňování problémů.

Když aplikace vyžadují rychlou, opakovatelnou reakci, přesné omezení proudu nebo úplné elektrické odpojení, PPTC obvykle fungují lépe jako sekundární ochrana než jako primární ochranný prvek. Jednorázové pojistky poskytují předvídatelné charakteristiky otevírání a úplnou izolaci po selhání. Toto chování je činí vhodnými pro vysoce energetické obvody a zabraňuje částečně napájeným stavům závady, které komplikují odstraňování problémů.

eFuses a řídicí obvody hot-swap podporují řízený náběhový proud, programovatelné omezení proudu, rychlou reakci na poruchy a funkce telemetrie a monitorování v mnoha případech. Pro systémy napájení USB-C, návrhy baterií s vyšším výkonem a citlivé větve tyto zařízení často snižují jak elektrické riziko, tak problémy s obtížnou dlouhodobou podporou.

Přepínače zatížení poskytují čisté odpojení větve během řízených poruchových podmínek a mohou nabídnout předvídatelné chování zotavení, když jsou kombinovány s dedikovanou logikou detekce poruch.

Resetovatelné ochrany fungují nejefektivněji, když jsou integrovány do koordinované strategie napájecího vedení, spíše než aby byly považovány za přímou náhradu za konvenční pojistky. PPTC mohou snížit požadavky na údržbu a tolerovat opakované nízkolevelové zneužití, ale jejich chování se stává předvídatelnějším, když návrhy používají realistické tepelné předpoklady a zohledňují variabilitu spouštění a zbytkový proud. Spolehlivé produkty dlouhodobé životnosti běžně používají vrstvené ochranné strategie, které utvářejí náběhový proud, rychle snižují energii poruchy, když je to nutné, a používají PPTC tam, kde automatické zotavení poskytuje největší přínos pro běžné podmínky nízké až střední poruchy.

Ochranné součásti proti elektrostatice

ESD stres na vysokorychlostních portech obvykle přichází s extrémně ostrými okraji (často sub-nanoskoky vzestupu) a velmi velkými vrcholovými proudy, které se zhroutí během několika desítek nanosekund. Krátká doba může na papíře vypadat klamně „zvládnutelně“, avšak elektrické násilí se okamžitě projeví v parazitních vlastnostech uspořádání, indukčnosti balení a neúmyslných návratových cestách. Ochranná síť je očekávána, že bude rychle vést během úderu, zatímco zůstane téměř neviditelná pro kanál během normálního provozu, což je nepříjemná rovnováha, když jsou časové marže již těsné.

V praxi desky často selhávají nikoli kvůli opomenutí ochrany, ale protože prvních několik nanosekund nasměruje proud skrze cestu, kterou návrhář nikdy nemyslel. Tato situace je obzvlášť frustrující, protože schéma může vypadat správně, zatímco fyzický proudový okruh vypráví jiný příběh. Z pohledu návrhu práce obvykle spočívá na třech propojených otázkách: kudy bude postupovat přechodový proud, jak rychle se preferovaná cesta stává dominantní, a kolik kvality signálu se při tom vymění.

Cíle návrhu běžně sledované pro ESD na rychlých linkách:

Kontrola cesty proudu, časování zapnutí objížděcí cesty, zbytkové napětí na pinech IC, dodatečná kapacita/indukčnost zaznamenaná kanálem a odchylka integrity signálu po události (oko/jitter/ztráta návratu).

ESD diody a TVS array

Na vysokorychlostním I/O jsou obvyklou volbou diody s nízkou kapacitou a vícelinkové TVS array. Tyto diody omezují linku směrem k větvím a/nebo zemi, takže přechodový proud má na výběr záměrnou cestu s nízkým odporem namísto bloudění skrze interní struktury IC. Když je výběr proveden pečlivě, klamp se stává „očividnou“ cestou pro pulsní proud, což snižuje pravděpodobnost krátkého, ale škodlivého přetížení na pad.

Kapacita je parametr, který se obvykle objevuje jako první na reálných linkách: i malé zvýšení může zužovat otevření oka, zhoršovat ztrátu návratu a zkracovat časovou marži na rychlých sériových kanálech. Dynamický odpor si také zaslouží stejnou pozornost, protože utváří zbytkové napětí během přechodu, což je to, co chráněné zařízení skutečně zažívá. Považování jak kapacity, tak dynamického odporu za primární specifikace obvykle vede k menším překvapením než spolehání se na statické čísla rozpadových napětí.

Specifikace, které silně ovlivňují ochranu IC během události přechodu:

• Kapacita při skutečném provozním napětí

• Dynamický odpor

• Klampovací napětí při různých hladinách proudu

• Únik napětí v celém rozsahu pracovního napětí

• Indukčnost balení a vodičů

Tabulka DC rozpadového nebo únikového napětí může vypadat uklidňujícím způsobem, přesto se událost ESD chová více jako problém s přechodovým proudem než jako problém stabilního napětí. Testování IEC 61000‑4‑2 (konktakt a vzdušný výboj) poskytuje standardizovaný tvar zátěže a charakterizace TLP přidává kvantitativnější pohled na chování spouštění/klampování pod pulsy na nanosekundové úrovni. Když zařízení zahrnuje jak IEC hodnocení, tak TLP křivky, výběr se stává méně jako hádání a více jako inženýrský úsudek, což je vítaná změna, když je časový plán těsný a čas na analýzu selhání je omezený.

Běžné výběrové faktory používané v produkčních návrzích:

• Publikovaná úroveň ochrany IEC 61000-4-2

• Nízká kapacita při pracovním napětí

• TLP křivky ukazující stabilní klampování při očekávaném vrcholovém proudu

• Akceptovatelný únik v celém rozsahu provozních teplot

• Vhodný obal pro uspořádání PCB s nízkou indukčností

Umístění je často rozhodujícím faktorem, zda svorka působí dostatečně rychle ve skutečné struktuře. Pole nebo dioda by měly být umístěny tak, aby se přepětí vrátilo na referenční rovinu přes nejmenší praktickou smyčkovou plochu, čímž se minimalizuje indukčnost v cestě výboje. Známou lekcí z laboratorních selhání je, že posunutí ESD pole jen o několik centimetrů od konektoru může proměnit jinak schopnou svorku v pomalou, protože indukčnost cesty krátce zvedne chráněný uzel, než jej zařízení stihne sklopit dolů.

Praktiky rozložení, které obvykle snižují zpoždění svorky:

• Krátké PCB stopy

• Široké měděné cesty pro proud

• Přímé vrtání k pevným referenčním rovinám

• Malá smyčková plocha

• Jasné návratové cesty daleko od citlivých obvodů

Sériové induktory

Sériový induktor odolává rychlé změně proudu (di/dt). V kontextu pulsu ESD může být malá sériová hodnota schopna zmírnit vzestup proudu do svorky a zpomalit hranu, která se dostává k chráněnému IC. To obvykle snižuje okamžitou disipaci v odbočné součástce a snižuje špičkové napětí na citlivých pinech tím, že zabraňuje prudkému vzrůstu proudu.

Nevýhodou je přidaná sériová impedance, která se může projevit jako diskontinuita, zvýšené zpoždění skupiny nebo rezonance s parazitními kapacitami. Na rychlých linkách může i "malá" indukčnost být viditelná pro kanál a není neobvyklé cítit napětí mezi čistšími ESD vlnovými formami a mírně ošklivějšími diagramy oka. Výběr obvykle probíhá hladčeji, když výchozím bodem je rozpočet signální integrity (ztráta návratu, maska oka, jitter), následovaný volbou nejmenší indukčnosti, která stále přináší měřitelné snížení rychlosti změny proudu.

Kontrolní body hodnocení, které se běžně kontrolují před výběrem induktoru:

• Ztráta vložení napříč šířkou rozhraní

• Diskontinuita impedance vzhledem k linii impedance (Z0)

• Kroucení v časové oblasti s kapacitance svorky

• Dopad diagramu oka a jitteru

• Korelace s měřeným ESD špičkovým proudem a napětím

Přechodové proudy mohou některé induktory tlačit směrem k saturaci, a jakmile jsou nasycené, část nemusí již poskytovat zamýšlenou impedanci během přesně té chvíle, kdy byla přidána, aby pomohla. Ověření chování při saturaci za pulzních podmínek (nebo výběr částí s dostatečným rezerva) se vyhýbá nepříjemné situaci, kdy ochranná síť vypadá v simulaci konzistentně, ale mění charakter na bench.

Sériový induktor je nejlepší považovat za prvek tvarování proudu spíše než jako náhradu za svorku. Když jsou oba použity společně, cílem je spolupracující chování: induktor zmírňuje puls, aby svorka zapojila kontrolovaným způsobem, místo aby nechala chráněný IC absorbovat prvních několik nanosekund automaticky.

Feritové korálky

Feritové korálky se chovají spíše jako frekvenčně závislá ztrátová impedance než jako ideální induktory. Při vyšších frekvencích vykazují značnou ztrátu, což může potlačit RF šum a tlumit kroucení. Toto tlumení může nepřímo zlepšit robustnost ESD, protože nedostatečně tlumené rezonance mohou generovat vyšší špičková napětí na IC než jednoduchá "jednoduchá špička" předpokládá.

Jediné číslo impedance při jedné frekvenci zřídka vypráví celou příběh; křivka impedance ve vztahu k frekvenci je smysluplný vstup. Srovnání této křivky s problémovým frekvenčním rozsahem rozhraní (často spojeným s délkou stopy, parazitními efekty balení a chováním konektoru) obvykle přináší předvídatelnější výsledky. DC proudové hodnocení a DC odpor jsou také důležité: nadměrný DCR vytváří pokles napětí a ohřev při běžném provozu, zatímco nedostatečná proudová schopnost může měnit chování korálku při přechodech.

Parametry, které se obvykle kontrolují při výběru feritového korálku:

• Křivka impedance (R a X vs. frekvence)

• Cílový rozsah tlumení frekvence

• DC odpor

• DC proudové hodnocení

• Závislost na teplotě

• Výkon za pulzních a přechodových podmínek

Umístění může buď snížit, nebo zhoršit kroucení. Špatně umístěný korálek může zvětšit smyčkovou plochu, zvýšit kroucení do sousedních stop nebo efektivněji vyzařovat, což způsobí, že se struktura chová blíže neúmyslné anténě než tlumenému segmentu. Udržení korálku blízko zdroje šumu nebo vstupního bodu, udržení těsné návratové cesty a vyvarování se dlouhých stubů obvykle snižuje šanci vytvořit nové rezonance při pokusu potlačit ty staré.

Praktiky umístění, které obvykle snižují nežádoucí radiaci a kroucení:

• Feritový korálek umístěný blízko zdroje šumu nebo vstupního bodu

• Kompaktní uspořádání smyčky proudu

• Krátká PCB spojení se solidní kontinuitou referenční roviny

• Žádné dlouhé PCB stuby

• Správné rozestupy od citlivých paralelních stop

Feritové koule obvykle fungují nejlépe, když jsou považovány za tlumicí prvky naladěné na konkrétní impedanční prostředí, spíše než za univerzální „filtry“. Nejspolehlivější výsledky často pocházejí z kombinace výběru kuliček s měřením (VNA/TDR) nebo simulací okolní sítě, protože přínos kuličky silně závisí na tom, k čemu je připojena na obou stranách. Ten dodatečný krok se může zdát jako úsilí na začátku, ale často zabraňuje pozdní frustraci při sledování přechodných symptomů EMI a ESD, které se objevují pouze v určitých konfiguracích kabelů nebo skříní.

Závěr

Efektivní ochrana obvodů závisí na pečlivém řízení napěťového stresu, toku proudu, tepelném chování a energetických chybách v celém systému. Jak se elektronická zařízení stávají menšími, rychlejšími a více integrovanými, vyžaduje návrh ochrany stále více koordinované vícefázové přístupy místo spoléhání se pouze na jednotlivé komponenty. Pochopení toho, jak přechody interagují s napájecími sítěmi, rozhraními a polovodičovými strukturami, pomáhá zlepšit spolehlivost, snížit dlouhodobé degradace a udržovat stabilní provoz za reálných elektrických podmínek.

Často kladené otázky [FAQ]

1. Proč je moderní ochrana obvodů považována za strategii řízení energie na úrovni systému a ne pouze za jednoduchou prevenci poškození?

Moderní ochrana obvodů je navržena tak, aby kontrolovala, jak proudí elektrická chybová energie systémem místo toho, aby pouze zastavila poškození, jakmile k němu dojde. Ochranné sítě nyní koordinují omezování napětí, omezení proudu, tepelnou kontrolu a chování řízeného vypnutí, takže abnormální události zůstávají předvídatelné a kontrolované. V praktických návrzích je chybový proud usměrňován mimo citlivá polovodičová zařízení, zatímco napětí, proud a teplota se udržují v bezpečných provozních limitech. Tento přístup zlepšuje spolehlivost, zjednodušuje odstraňování problémů a snižuje šíření poškození přes sdílené napájecí kolejnice a rozhraní.

2. Proč dává nižší pracovní napětí moderní elektronice větší zranitelnost vůči přechodovým špičkám?

Jak se polovodičové procesní uzly neustále zmenšují, také se snižují napájecí napětí, aby se zlepšila účinnost a snížila spotřeba energie. To však zanechává mnohem menší rezervy mezi normálním provozním napětím a absolutními maximálními hodnotami IC. Malé překročení způsobené parazitní indukčností, simultánním přepínacím šumem nebo sdílenými zpětnými cestami nyní může snadno překročit bezpečné provozní limity mnohem snáze než ve starších systémech. I krátké odchylky napětí, které se dříve zdály neškodné, mohou namáhat tenké oxidy hradel a jemné juncí struktury v moderních zařízeních s nízkým napětím.

3. Proč automobilové a průmyslové systémy obvykle vyžadují fázovou ochranu místo spoléhání se na jedinou ochrannou komponentu?

Automobilová a průmyslová prostředí vystavují elektroniku velmi odlišným trváním poruch a úrovním energie, včetně nanosekundových pulzů ESD, mikrosekundových impulsů a milisekundových vybíjecích událostí. Jediná ochranná zařízení obvykle nefungují dobře ve všech těchto časových škálách současně. Rychlé svorky zvládají ostré přechodové hrany, zatímco komponenty na zachycování energie absorbují události delšího trvání a odpojující fáze omezují trvalý proud. Koordinace více ochranných fází umožňuje každému zařízení pracovat ve své nejsilnější oblasti místo aby se jeden komponent musel osamoceně vyrovnávat se všemi typy stresu.

4. Proč mohou desky s obvody selhávat postupně, i když není přítomno žádné viditelné elektrické poškození?

Mnoho selhání nastává skrze kumulativní nadměrný stres spíše než bezprostřední katastrofické selhání. Opakovaná vystavení malým impulsům, teplu nebo nadproudu mohou postupně oslabit spojení, dielektrické vrstvy, konektory a povrchy PCB. Efekty jako elektromigrace, dielektrická degradace, růst vytečení proudu a karbonový tracking nemusí zpočátku ovlivňovat funkčnost, ale postupně snižují provozní rezervu v průběhu času. Nakonec rutinní událost, jako je zapojení kabelu nebo malý nárůst teploty, může spustit úplné selhání po měsících nebo letech skryté degradace.

5. Proč grounding a uspořádání PCB často ovlivňují výkon ochrany proti přepětí více než samotná ochranná komponenta?

Během rychlých událostí přepětí vytváří parazitní indukčnost v tracích, průchodech a groundingových cestách dodatečný nárůst napětí, který je úměrný L·di/dt. I když má zařízení na svorku vynikající specifikace, dlouhé zpětné cesty nebo špatné spojení skříně mohou způsobit, že se na chráněných pinech IC objeví velké překročené napětí, než ochranné zařízení plně reaguje. Krátké, široké a s nízkou indukčností cesty pro vybíjení obvykle zlepšují chování ochrany efektivněji než pouhé výběr komponent s vyššími hodnoceními. V mnoha skutečných systémech nakonec určuje geometrie uspořádání, jak efektivně proud přepětí obchází citlivou elektroniku.

6. Proč se trubice s plynovým výbojem běžně kombinují s TVS diodami v přepěťových ochranách?

Trubice s plynovým výbojem vynikají při zvládání extrémně vysokých přepěťových proudů při zachování velmi nízké kapacity během normálního provozu. Nicméně, nespouštějí se okamžitě a často umožňují dočasné přepětí, než začne vodivost. TVS diody reagují mnohem rychleji a poskytují těsnější omezování napětí blízko citlivé elektroniky. Kombinace těchto dvou zařízení vytváří koordinovaný systém, kde GDT absorbuje celkovou energii přepětí, zatímco TVS potlačuje zbývající přepětí blízko chráněného obvodu.

7. Proč jsou MOV varistory efektivní pro ochranu napájecích linek, ale často se vyhýbají na vysokorychlostních komunikačních linkách?

MOV poskytují silnou absorpci energie a dostatečně rychlou reakci na mnohé přepěťové události, což je činí vysoce efektivními na napájecích lištách a v systémech připojených k síti. Nicméně obvykle zavádějí poměrně velkou kapacitu, která může zkreslit vysokorychlostní signály snížením okrajů diagramu oka, zvýšením citlivosti na jitter a zatížením analogových vstupů. Jejich elektrické chování se také postupně mění s opakovanou expozicí přepětí. Vzhledem k těmto omezením jsou MOV obvykle lépe přizpůsobeny pro rozhraní s nižší frekvencí a vysokou energií spíše než pro přesné komunikační kanály.

8. Proč jsou TVS diody považovány za jeden z nejdůležitějších sekundárních ochranných prvků pro citlivé IC?

TVS diody reagují extrémně rychle, často v subnanosekundových časových měřítkách během ESD událostí, což jim umožňuje omezit přechodové napětí, než nadměrný stres dosáhne pinů polovodičů. Na rozdíl od klasických absorbátorů přepětí jsou TVS zařízení optimalizována pro těsné omezování napětí blízko chráněného uzlu. Jejich účinnost silně závisí na správném výběru napětí odolnosti, dynamického odporu a umístění s nízkou indukčností. Při správné koordinaci s předchozími ochrannými stupni TVS diody významně snižují zbytkové napětí, kterému citlivé IC čelí během přechodových událostí.

9. Proč se PPTC resetovatelné pojistky chovají nekonzistentně napříč různými rozvrženími PCB a podmínkami krytu?

PPTC zařízení reagují především na teplotu spíše než na přesný proud. Jejich chování při vypnutí silně závisí na oblasti mědi, proudění vzduchu, blízkých zdrojích tepla, teplotě krytu a tepelném designu PCB. Velké plochy mědi nebo blízké teplé komponenty mohou výrazně změnit, jak rychle se zařízení zahřeje a vypne. Vzhledem k této tepelné závislosti mohou dvě jinak identická PCB vykazovat znatelně odlišné charakteristiky vypnutí za reálných provozních podmínek. Považování PPTC nejen za tepelné, ale i za elektrické zařízení obvykle vede k stabilnějšímu a předvídatelnějšímu chování ochrany.

10. Proč je ochrana ESD na vysokorychlostních rozhraních považována za jednu z nejobtížnějších ochranných výzev v elektronice?

Vysokorychlostní rozhraní vyžadují ochranné sítě, které reagují extrémně rychle během ESD úderů, zatímco zůstávají elektricky neviditelné během normálního přenosu dat. I velmi malá kapacita nebo indukčnost přidaná ochrannými komponenty může degradovat diagramy oka, zvyšovat jitter a snižovat časové okraje na rychlých sériových spojeních. Zároveň ESD události obsahují extrémně rychlé hrany a vysoké špičkové proudy, které využívají parazitní účinky PCB a neúmyslné zpětné cesty. Úspěšná ochrana ESD proto závisí nejen na výběru omezovacího zařízení, ale také na přesné kontrole proudu, geometrii zpětné cesty a výkonnosti integrity signálu.
