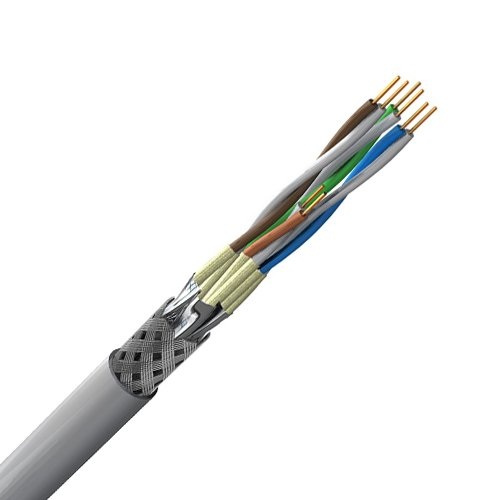

Vysvětlení kabelu Cat 7: Vlastnosti, aplikace a instalační průvodce

Kabel Cat 7 je plně stíněný ethernetový kabel navržený tak, aby podporoval přenos dat na vysokých frekvencích a současně snižoval rušení, zkřížení a ztrátu signálu. Díky své vylepšené konstrukci stínění, vyšší kapacitě šířky pásma a podpoře 10 Gigabit Ethernetu se kabel Cat 7 běžně používá v prostředích, která vyžadují spolehlivý výkon sítě. Tento článek vysvětluje konstrukci kabelu Cat 7, jeho provozní charakteristiky, výhody, omezení, úvahy o instalaci a důvody jeho vzniku.

Katalog

Úvod do kabelu Cat 7

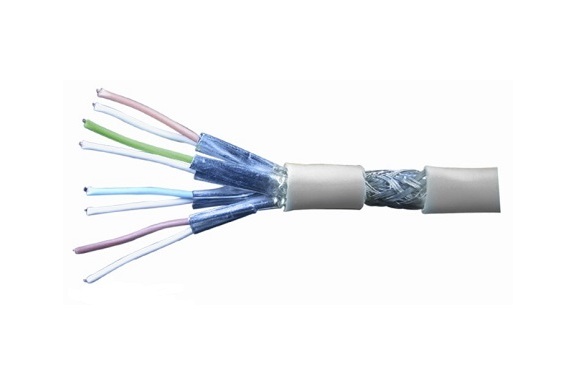

Co je to kabel Cat 7

Kabel Cat 7 je plně stíněný ethernetový kabel vyrobený osmi měděnými vodiči uspořádanými jako čtyři zkroucené páry.

Většina návrhů:

• Každý zkroucený pár je zabalen do fólie

• Celý kabel je uzavřen další tkanou ochranou

Tato vrstvová stínění není jen malou konstrukční inovací. Je to funkce, která dává kabelu Cat 7 jeho jedinečnou identitu a odděluje ho od starších nestíněných nebo slabě stíněných síťových kabelů.

Proč existuje konstrukce stínění

Stínicí struktura má za cíl kontrolovat rušení na mnohem vyšší úrovni než běžné ethernetové kabeláže.

V reálných instalacích je kvalita signálu často ovlivněna několika okolními podmínkami:

• Blízké elektrické vedení

• Hustě zabalené zařízení

• Svazky sousedních síťových kabelů

• Elektricky hlučné prostory

Za těchto okolností může standardní kabeláž stále fungovat, avšak výkonový margin se často zúží a stává se těžko důvěryhodným. Tato nejistota může být frustrující v profesionálním prostředí, kde stabilní chování je důležitější než optimistická očekávání laboratoří.

Kabel Cat 7 byl vyvinut, aby se přímo zabýval tímto problémem fyzické vrstvy. Omezením elektromagnetického rušení, cizího zkřížení a únikem signálu podporuje čistější přenos signálu, když se zvyšuje pracovní frekvence a zvyšuje se okolní šum.

Frekvenční rozsah a profil propustnosti

Z pohledu výkonnosti je standardní kabel Cat 7 obvykle hodnocen až do 600 MHz.

Některé vylepšené verze jsou popsány kolem 1 000 MHz.

Tento údaj není pouze propagační statistika. Odráží schopnost kabelu přenášet složitější signály s nižšími deformacemi a přísnější kontrolou šumu. V praktických nasazeních je kabel Cat 7 běžně spojován s podporou až 10 Gbps při standardních vzdálenostech kanálu. To ho řadí do kategorie, která se častěji volí pro náročnou infrastrukturu než pro příležitostné, dočasné nebo nízkotlaké síťové stavby.

Jak se srovnává s kabelem Cat 6

Ve srovnání s kabelem Cat 6, který obvykle funguje kolem 250 MHz, nabízí kabel Cat 7 širší provozní oblast.

Rozdíl není jen v větším čísle šířky pásma na papíře. Širší oblast dává návrhářům sítě více prostoru pro práci a tato dodatečná tolerance se často stává uklidňující, jakmile se začnou hromadit skutečné instalační proměnné.

Tyto proměnné mohou zahrnovat:

• Patch panely

• Konektory

• Ohyby kabelů

• Teplotní změny

• Výměna zařízení

• Budoucí úpravy systému

V mnoha projektech se hodnota kabelu vyšší kategorie plně neprojeví v den instalace. Stává se to zřejmější později, když se očekává, že síť zůstane stabilní i přes méně než ideální podmínky.

Mechanické kompromisy při fyzické instalaci

Cat 7 je silnější a méně flexibilní díky svým dodatečným stínicím vrstvám.

Tento kompromis si zaslouží prosté uznání. Vyšší stínění zlepšuje izolaci, ale také činí trasování, ukončení a správu kabelů náročnějšími. Instalatéři, kteří pracovali uvnitř přeplněných racků a skříní, to obvykle rozpoznají bez větší debaty: publikovaný výkon kabelu se automaticky nepromítá do výkonu v terénu.

Pokud dojde k opuštění instalační disciplíny, některé teoretické zisky mohou vyprchat. Běžné body problémů zahrnují:

• Ignorování poloměru ohybu

• Narušení kontinuity stínění

• Aplikace nerovnoměrných uzemňovacích praktik

• Vtláčení kabelu do těsných tras

Z tohoto důvodu je Cat 7 lépe chápán jako volba celého systému než jako jednoduchá výměna kabelu. Toto rozlišení často odděluje promyšlený design od drahého zklamání.

Konektory, ukončení a integrita kanálu

Výběr konektorů a kvalita ukončení mají u Cat 7 větší váhu.

Vysokofrekvenční výkon závisí na celé přenosové cestě, která udržuje solidní kontrolu nad přechodným zkreslením a ztrátou zpět. Kabel sám o sobě nemůže slíbit konečný výsledek. Výsledek závisí na všech komponentách kanálu, které pracují v souladu.

To zahrnuje:

• Konektory

• Vstupy

• Kontinuita stínění

• Chování uzemnění

• Kvalita instalace

Tento bod je často nedoceňován v diskusích o kabeláži vysoké kategorie. Prémiový kabel spojený s špatně sladěnými komponenty může přinést mnohem méně, než se očekávalo. Naopak, pečlivě navržený kanál často vykazuje větší konzistenci, i když je prostředí náročné a toleranci k selhání je velmi nízká.

Podpora služby a prostředí pro použití

Další výhodou Cat 7 je jeho schopnost podporovat více služeb napříč různými páry, pokud je systém správně navržen.

Tyto služby mohou zahrnovat:

• Vysokorychlostní data

• Video

• Audio

To činí Cat 7 dobře vhodným pro prostředí, kde má čistota signálu a konvergence služeb skutečnou provozní hodnotu.

Typické příklady zahrnují:

• Průmyslové objekty

• Infrastrukturu související s vysíláním

• Technické místnosti se zařízením

• Komerční sítě s vysokou hustotou

V těchto nastaveních atraktivita přesahuje pouhou rychlost. Týmy se často starají stejně tak o konzistenci, oddělení mezi signály a nižší vystavení vnějšímu rušení. Tato preference není abstraktní; obvykle vychází z zkušenosti, z opatrnosti a někdy z paměti na systémy, které vypadaly adekvátně, dokud napětí neodhalilo jejich slabiny.

Praktický způsob, jak pochopit Cat 7

Užitečný způsob, jak nahlížet na Cat 7, je vidět jej jako kabel navržený pro kontrolu, nejen pro působivá čísla na papíře.

Jeho stínicí strategie, frekvenční rozsah a mechanická konstrukce mají všechny za cíl vytvořit stabilnější přenosové médium v prostředích, kde běžná kabeláž může mít potíže s udržováním čistých okrajů.

Z tohoto důvodu Cat 7 často přináší největší hodnotu v instalacích formovaných:

• Zvýšeným rizikem rušení

• Cíli dlouhodobé spolehlivosti

• Strukturovanými očekáváními výkonu

• Náročnými environmentálními podmínkami

V těchto scénářích je atraktivita Cat 7 nejen základní konektivita. Je to jistota, že kabelový systém je lépe připraven odolat, když se prostředí stane méně shovívavým.

Upravené důvody pro zavedení kabelu Cat 7

Kabel Cat 7 byl zaveden v okamžiku, kdy měděná infrastruktura se blížila svému pracovnímu stropu, zatímco očekávání pro výkon sítě se velmi zjevně zvyšovala. Úmyslem nebylo pouze uvést vyšší rychlost na specifikaci. Cílem bylo prodloužit životnost měděné kabeláže v prostředích, kde organizace požadovaly větší šířku pásma, stabilnější chování signálu a silnější ochranu proti rušení, přesto stále váhaly s úplným přechodem na optická vlákna.

Z tohoto pohledu Cat 7 nevznikl jako dramatické přerušení od dřívějších kategorií. Představil se jako promyšlená reakce na známý inženýrský dilema: zachovat operativní pohodlí mědi, snížit slabosti, které se stávaly těžšími k ignorování, a vytvořit spolehlivější cestu pro sítě pod rostoucím tlakem.

Rostoucí tlak z rozšiřujícího se síťového provozu

Jak se digitální pracovní zátěže rozšiřovaly, začaly dřívější standardy cabling pociťovat tlak aplikací, které produkovaly neustálé a stále složitější toky dat.

• Videokonference

• Dodávka médií ve vysokém rozlišení

• Přístup k centralizovanému úložnému prostoru

• Virtualizace

• IP dohled

• Husté kancelářské propojení

Tyto uživatelské případy kladly větší nároky na konzistenci v rámci místních sítí. Dřívější kategorie mědi mohly stále fungovat v mnoha prostředích, ale dostupná výkonnostní rezerva se stala tenčí. Když se tato rezerva zúží, síť může na povrchu vypadat zdravě, zatímco tiše se stává více vystavenou paketovým chybám, opětovným přenosům a nestabilní propustnosti během špičkových období. Takový skrytý nestabilita má tendenci frustrovat operátory daleko více než zjevný výpadek, protože spotřebovává čas, než odhalí svou pravou příčinu.

To pomáhá vysvětlit, proč Cat 7 přitahovala pozornost. Byl navržen tak, aby podporoval mnohem vyšší provozní frekvence než Cat 5e a Cat 6, což mu poskytlo silnější elektrický základ pro přenos moderního provozu s menším úpadkem signálu. Návrh také odrážel realitu, kterou týmy infrastruktury dobře znají: růst sítě se zřídka projevuje v jednom dramatickém skoku. Hromadí se po vrstvách, dokud se instalovaná kabeláž nestane tichým omezením uvnitř jinak schopného systému. V mnoha budovách toto omezení zůstává mimo zřetel během nízkého využití, pak se stává neomylným, když se několik služeb náročných na šířku pásma běží současně.

Rozšíření mědi za dřívější hranice

Dalším impulsem pro Cat 7 byla odhodlanost průmyslu posunout měď dále, aniž by se vzdal známých postupů nasazení. Měď stále měla několik praktických výhod.

• Znalost instalátorů

• Široká podpora podniků

• Snadnější integrace do stávající infrastruktury budov

Pro mnohé plánovače sítí nikdy nebylo nahrazení horizontálního systému kabeláže na bázi mědi optickými vlákny jen otázkou technického preference. Také to znamenalo revizi rozpočtu, nové požadavky na školení, různé metody testování a úpravy v údržbě. Tyto praktické překážky často nesou větší emocionální odpor uvnitř organizací, než by inženýři chtěli přiznat, zejména když jsou týmy již přetížené.

Cat 7 se objevila jako odpověď na tento přechodový tlak. Cílem bylo rozšířit výkon kroucené mědi do oblasti, kde by mohla nadále sloužit moderním požadavkům podniků, zejména v prostředích se strukturovanou kabeláží podporující 10 Gigabit Ethernet. Mnoho organizací se kloní k postupným vylepšením spíše než k rušivé rekonstrukci, nejen z důvodu konzervatismu, ale i proto, že provozní kontinuita obvykle nese skutečnou obchodní hodnotu. V živých nasazeních si technologie často získávají akceptaci méně díky své vrcholové specifikaci a více díky své schopnosti zapadnout do stávajících pracovních postupů, aniž by vytvářely zbytečné tření. Cat 7 tuto obavu řešila přímým a disciplinovaným způsobem.

Stínění jako odpověď na skutečné elektromagnetické prostředí

Dalším technickým důvodem za Cat 7 byl rostoucí dopad elektromagnetických interferencí a cizího zkříženého rázu. Teoreticky je kabeláž sítě často popisována pomocí šířky pásma a rychlosti. V praxi si integrita signálu zaslouží stejnou pozornost a zkušení inženýři obvykle rozvíjejí silné pocity o tomto po dostatečném počtu terénních selhání.

Mnohé kabelové trasy procházejí prostory, kde elektrický šum není maličkostí.

• Stropy

• Výtahy

• Technické místnosti

• Výrobní oblasti

• Kancelářské prostory s hustými zařízeními

• Elektrické vedení

• Motory

• Osvětlení systémů

• Elektronická zařízení

Za těchto podmínek kategorie kabeláže se silnějším stíněním není jen dražší možností. Stává se způsobem, jak snížit nejistotu v každodenním výkonu. Toto rozlišení má na poli větší význam než někdy v nákupním jazyce.

Cat 7 byl navržen se silnějším stíněním než mnoho dřívějších kategorií mědi. To zlepšilo jeho schopnost řídit externí interference, stejně jako interní interakci mezi páry. Jak se zvyšují přenosové frekvence, systémy se stávají méně shovívavými a malé slabosti začínají produkovat důsledky, které jsou frustrující neúměrné. Kabel může splnit základní kontroly konektivity a přesto špatně fungovat, když je vystaven náročným instalačním podmínkám.

Zkušení instalátoři často pozorují, že nejnákladnějším odstraňováním problémů není úplný výpadek. Pochází z přerušovaného zhoršování, které se objevuje při zatížení a mizí při rychlé kontrole. Jen málo situací je pro týmy provozu vyčerpávající než problém, který se odmítá konzistentně selhávat. Lepší stínění pomáhá snížit tuto expozici.

V tomto ohledu Cat 7 odráží širší ponaučení v návrhu sítí: posun standardu není jen o přenosu většího množství dat. Je také o tom, aby byla přenosová cesta předvídatelnější za nedokonalých podmínek reálného světa. Předvídatelnost se často ukazuje jako cennější než výkon na papíře, protože snižuje dlouhodobé provozní ztráty a dává týmům o něco více důvěry, když jsou systémy pod tlakem.

Podpora vysokofrekvenčního přenosu a 10 Gigabit Ethernetu

Cat 7 byla také navržena, protože měděné kabeláže potřebovaly podporu pro signály s vyššími frekvencemi s větší tolerancí na několik přenosových poruch.

• Ztráta návratu

• Ztráta vložení

• Crosstalk

Jak se sítě posouvaly k 10 Gigabit Ethernetu, výkon kabeláže již nemohl být hodnocen pouze podle toho, zda se spojení úspěšně navázalo. Celková kvalita přenosové cesty začala být daleko důležitější. Při vyšších rychlostech se slabé stránky ve struktuře kabelu, kvalitě terminace, chování konektorů a instalační praxi stávají mnohem škodlivějšími, než se zdají během rutinních kontrol.

Cat 7 měla tento problém řešit tím, že nabídne kabelovou platformu se silnějšími elektrickými charakteristikami. Byla navržena pro frekvence daleko přesahující ty, které podporovaly starší kategorie, což dalo návrhářům větší důvěru při používání mědi pro náročné aplikace na strukturované kabelážní vzdálenosti. To bylo obzvlášť relevantní v prostředích, kde mnoho spojení fungovalo současně a kde plně duplexní provoz kladl přísnější požadavky na oddělení signálů a kontrolu šumu.

Jeden užitečný způsob, jak interpretovat Cat 7, není jako jednoduchou aktualizaci rychlosti, ale jako snahu o vytvoření většího manévrovacího prostoru. Manévrovací prostor často vyjadřuje rozdíl mezi stabilní sítí a takovou, která se chová dobře pouze za ideálních podmínek. V nasazení mohou systémy s úzkými elektrickými tolerancemi projít certifikací a přesto se stát problematickými po přesunech, přidání, změnách svazků kabelů nebo variacích prostředí. Každý, kdo musel znovu navštívit „certifikované“ spojení po zdánlivě drobné změně, si tuto lekci obvykle pamatuje velmi živě. Cat 7 byla navržena tak, aby tyto toleranční mezery rozšířila.

Nákladová logika pro odložení plného přijetí optických vláken

Optická vlákna byla již ve mnoha ohledech uznávána jako silnější dlouhodobé médium:

• Výborná přenosová vzdálenost

• Imunita vůči elektromagnetickému rušení

• Velmi vysoká kapacita

I přesto rozhodnutí o nasazení optických vláken ve velkém nikdy nezáviselo pouze na nákladech na kabely. Plné optické zavedení obvykle zahrnuje investice do transceiverů, switchů, terminovacích nástrojů, testovacího vybavení a personálu se správnými dovednostmi v instalaci a odstraňování problémů. Tyto okolní náklady mohou podstatně ovlivnit časování projektu a přijetí mnohem více, než někdy naznačují rané plánovací dokumenty.

Cat 7 byla proto navržena jako střední cesta. Snažila se poskytnout znatelné zlepšení výkonu oproti stávajícím měděným kategoriím a přitom se vyhnout okamžité finanční a provozní destabilizaci nasazení výhradně optických vláken. Tento přístup dával smysl při budování kabelových systémů, kde byly vzdálenosti spojů mírné a kde kompatibilita s měděnými zařízeními stále měla každodenní hodnotu.

Tato role střední cesty dává Cat 7 velký význam. Nebyla určena k tomu, aby absolutně překonala optická vlákna. Měla učinit přechod méně náhlým a lépe říditelným. V plánování infrastruktury se přechodné technologie často objevují, když tržní očekávání začínají být rychlejší než rozpočty, nákupní cykly nebo připravenost na místě. Cat 7 se s tímto vzorem velmi rozpoznatelně shodovala.

Proč Cat 7 narazila na těžkou tržní realitu

Ačkoli Cat 7 reagovala na skutečné technické tlaky, vstoupila na trh, který se rychle měnil. Náklady na optické sítě klesaly. Zařízení pro optická vlákna se začínala snadněji získávat. Zároveň se alternativní měděné standardy a preference nasazení vyvíjely způsoby, které omezovaly široké přijetí Cat 7 v některých regionech a případech použití. Výsledkem bylo, že návrh Cat 7 byl technicky dobře podložen, ale její dlouhodobá tržní pozice se stala méně stabilní.

To upozorňuje na rozdíl, který plánování infrastruktury opakovaně odhaluje: technická zásluha a tržní úspěch se ne vždy pohybují ruku v ruce. Kabelový standard může být promyšleně navržen a přesto se mu může dařit špatně, pokud se okolní ekosystém mění příliš rychle. Jakmile optická vlákna začnou nabízet lepší dlouhodobý poměr nákladů a kapacity, zejména v instalacích, kde má budoucí vzdálenost nebo škálovatelnost váhu, argument pro prémiové měděné kabely se stává těžším na obhajobu s přesvědčením. Mnoho týmů spravujících infrastrukturu nakonec dospěje k střízlivému závěru: pokud je již na cestě k velké renovaci, přímá investice do média s vyšším dlouhodobým stropem může být racionálnějším krokem.

To neumenšuje význam Cat 7. Spíše vyjasňuje jeho historickou roli. Návrh reagoval na skutečnou přechodnou potřebu a řešil problém, který byl v té době velmi reálný: jak udržet měď relevantní, zatímco očekávání výkonu nadále rostlo.

Širší význam Cat 7

Návrh Cat 7 odráží širší princip v evoluci sítí. Infrastruktura se nemění pouze proto, že se objeví lepší technologie. Mění se, když se začne seřazovat několik podmínek.

• Tlak na výkon

• Náklady na nasazení

• Zralost ekosystému

• Provozní důvěra

Cat 7 byl navržen, protože měď stále měla význam, ale konvenční měď již nebyla dostatečná pro každý vznikající požadavek. Představoval pokus o zachování obeznámenosti s instalací při zlepšení elektrického výkonu pro náročnější síťové prostředí.

Z praktického hlediska je Cat 7 nejlépe chápán ne jako závěrečný bod, ale jako strategický most. Jeho hodnota spočívá v tom, co odhaluje o rozhodování v oblasti infrastruktury. Organizace ne vždy volí nejpokročilejší možnost. Častěji volí možnost, která vyvažuje výkon, náklady, dostupnost dovedností a načasování upgradu s nejmenším vnitřním odporem. Cat 7 byl navržen právě proto, že udržení této rovnováhy se stalo složitějším. Nabídl silnější stínění, podporu vyšších frekvencí a spolehlivější vysokorychlostní provoz, aniž by nutil k okamžitému přechodu na plně optickou architekturu.

Z tohoto důvodu byl návrh Cat 7 jak technický, tak ekonomický. Reagoval na rostoucí provoz, náročnější elektromagnetická prostředí a poptávku po strukturované kabeláži s kapacitou 10 Gigabit. Zároveň uznal praktickou pravdu, která se opakovaně objevuje při upgradech kabeláže: nejlepší volba není vždy ta s nejvyšším limitem, ale ta, která odpovídá současné fázi přechodu a zároveň ponechává dostatek prostoru pro to, co přijde dál.

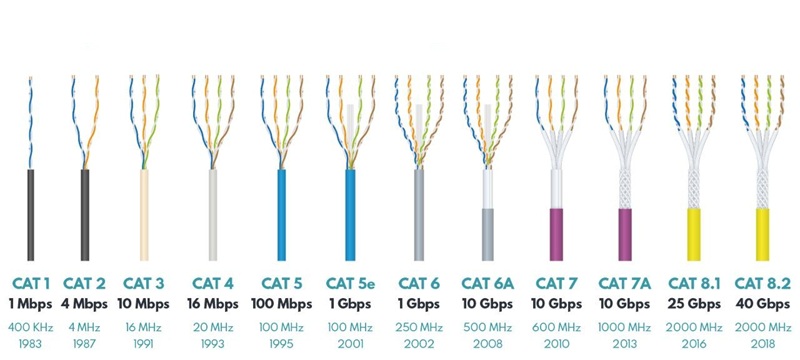

Typy ethernetových kabelů

Rané kategorie kabelů a jejich původní role

Nejranější kategorie ethernetových kabelů byly vyvinuty pro komunikační systémy, které pracovaly pod velmi odlišnými požadavky od moderních sítí. Podporovaly nízké datové přenosy, omezenou konektivitu a základní komunikační funkce. Ačkoli tyto kategorie kabelů již nejsou vhodné pro moderní ethernetové aplikace, ilustrují, jak se strukturovaná kabeláž vyvíjela, když se zvyšovaly požadavky na výkon sítí.

Cat 1

Cat 1 byl primárně používán pro hlasové komunikační systémy a alarmové obvody. Nebyl navržen pro ethernetové sítě a vznikl během období, kdy dominovala analogová komunikace.

Cat 2

Cat 2 podporoval hlasovou komunikaci a omezený přenos dat, včetně sítí Token Ring s rychlostí 4 Mbps. Představoval raný krok směrem k digitálním sítím, ale jeho výkonnostní schopnosti rychle přestaly stačit, když se zvyšoval síťový provoz a požadavky na data.

Cat 3

Cat 3 pracoval na frekvencích až 16 MHz a podporoval 10 Mbps Ethernet. Stal se široce přijatým v raných lokálních sítích, protože poskytoval praktickou rovnováhu mezi výkonem a náklady. Jak se používání sítě rozšiřovalo zahrnutím sdílení souborů, multimediálních aplikací a přístupu na internet, Cat 3 již nedokázal poskytovat šířku pásma potřebnou pro rostoucí požadavky na provoz.

Cat 4

Cat 4 poskytoval o něco lepší výkon než Cat 3 a běžně se používal v prostředí Token Ring. Nicméně, omezené přijetí průmyslem a měnící se síťové standardy mu zabránily stát se široce přijatým dlouhodobým řešením kabeláže.

Posun k moderní kabeláži Ethernet

Jak se sítě stávaly důležitějšími pro obchodní operace, očekávání výkonu se rozšířila nad rámec základní konektivity. Spolehlivost, propustnost, škálovatelnost a flexibilita upgradu se staly stále důležitějšími. Tyto měnící se požadavky podnítily vývoj kategorií kabelů specificky navržených pro podporu moderní ethernetové sítě.

Cat 5 a jeho dopad na návrh sítě

Cat 5 zavedl šířku pásma 100 MHz a podporu pro 100 Mbps Ethernet. Vylepšené kroucení vodičů a izolace snížily šum a zlepšily kvalitu signálu, což učinilo kabeláž v síti důležitějším faktorem v celkovém výkonu sítě.

Jeho zavedení souviselo s rostoucí závislostí na síťové infrastruktuře. Organizace se stále více spoléhaly na:

• Sdílené servery

• Podnikový software

• Přístup na internet

• Rostoucí interní provoz

Jak se využívání sítě zvyšovalo, kvalita kabeláže se stala důležitější. Instalace, které se zdály být adekvátní při lehkých zátěžích, často odhalovaly omezení, když se objemy provozu zvyšovaly. Cat 5 pomohl etablovat strukturovanou kabeláž jako škálovatelné a spolehlivé základy pro rozšiřující se síťová prostředí.

Cat 5e a dlouhodobá adopce

Cat 5e vylepšila Cat 5 snížením atenuace, minimalizací crosstalku a zlepšením výkonu latence. Tyto vylepšení učinila Gigabit Ethernet praktickým pro nasazení ve velkém měřítku a pomohla Cat 5e stát se jednou z nejvíce používaných kategorií ethernetových kabelů.

Po mnoho let Cat 5e úspěšně podporovala běžné síťové aplikace, včetně:

• Prohlížení webu

• Streamování videa

• VoIP

• Obecné kancelářské úkoly

• Síťování malých podniků

Její dlouhá životnost dokazuje, že úspěšná rozhodnutí o infrastruktuře závisí nejen na technických schopnostech, ale také na tom, jak efektivně technologie nadále splňuje praktické požadavky v průběhu času.

Kabeláž s vyšším výkonem

Jak pokračovaly požadavky na šířku pásma, vývoj kabelů se více zaměřil na kontrolu ztráty signálu, interference a konzistenci přenosu. Novější kategorie kabelů dosáhly vyššího výkonu prostřednictvím přísnější kontroly jak elektrických, tak fyzických konstrukčních charakteristik.

Cat 6

Cat 6 podporuje frekvence až 250 MHz a poskytuje silnější výkon proti crosstalku a ztrátě návratu než Cat 5e. Stala se populární volbou pro sítě vyžadující spolehlivý provoz Gigabit Ethernet a větší výkonovou rezervu.

Její výhody jsou zvláště viditelné v hustých instalacích, kde kabelové svazky, přeplněné cesty a požadavky na dlouhodobou spolehlivost kladou větší nároky na fyzickou infrastrukturu.

Cat 6a a 10 Gigabit Ethernet

Cat 6a byla vyvinuta pro podporu 10 Gigabit Ethernet na celé standardní vzdálenosti kanálu. Obsahuje vylepšené oddělení párů a zvýšenou ochranu proti cizímu crosstalku, což pomáhá udržovat spolehlivý výkon v instalacích s vysokou hustotou.

Při 10 Gbps může být výkon sítě ovlivněn několika faktory:

• Interference sousedních kabelů

• Nepřesné ukončení

• Nekonzistentní instalační postupy

Ve srovnání s Cat 6 poskytuje Cat 6a konzistentnější dlouhodobou podporu pro aplikace s vysokou rychlostí a často je vybírána pro komerční instalace, které by měly vyhovovat budoucímu růstu šířky pásma.

Stínění, frekvence a specializované vysokorychlostní použití

Cat 7

Cat 7 zavedla rozsáhlé stínění a vyšší provozní frekvence, aby zlepšila odolnost vůči elektromagnetickému rušení a podpořila vysokorychlostní ethernetovou komunikaci. Navzdory svým technickým schopnostem byla adopce v některých trzích omezená kvůli otázkám kompatibility, standardům konektorů a širokému přijetí Cat 6a.

Cat 8

Cat 8 dále rozšiřuje výkon měděného Ethernetu a je primárně navržena pro aplikace v datových centrech na krátké vzdálenosti. Podporuje provoz 25 Gbps a 40 Gbps na omezených vzdálenostech, a je určena pro prostředí s vysokou hustotou, kde je vyžadován maximální průchod.

Jak se kabelové kategorie skutečně liší

Kategorie ethernetových kabelů se liší nejen v podporované rychlosti. Jejich výkon je také ovlivněn elektrickými charakteristikami, fyzickou konstrukcí a schopností udržovat kvalitu signálu za náročných provozních podmínek.

Šířka pásma a frekvenční hodnocení

Každá následující kategorie kabelů podporuje vyšší provozní frekvence, což umožňuje pokročilejší signální metody a vyšší datové přenosy. Avšak frekvence sama o sobě neurčuje výkon. Kabel musí také zachovat integritu signálu pod skutečnými provozními podmínkami, a proto jsou hodnocení kategorií založena na řízeném testování výkonu.

Řízení crosstalku

Jak se zvyšují přenosové rychlosti, interference mezi páry vodičů se stává významnější obavou. Běžné formy crosstalku zahrnují:

• Crosstalk na blízkém konci

• Crosstalk na vzdáleném konci

• Cizí crosstalk

Novější kategorie kabelů snižují tyto efekty prostřednictvím vylepšeného kroucení, oddělení párů, stínění a přísnějších výrobních tolerancí. Lepší řízení crosstalku přispívá k spolehlivějšímu výkonu za soustavného síťového provozu.

Atenuace a ztráta návratu

Atenuace signálu se zvyšuje s rostoucí frekvencí a vzdáleností přenosu. Ztráta návratu se týká odrazů signálu způsobených nesouladem impedance uvnitř kabelového systému. Vyšší kategorie kabelů zlepšují tyto charakteristiky prostřednictvím přesnější konstrukce a přísnějších especificací výkonnosti, což pomáhá udržovat kvalitu signálu v náročných síťových prostředích.

Fyzická konstrukce

Výkon kabelu je rovněž ovlivněn několika fyzickými konstrukčními charakteristikami:

• Kvalita izolace

• Konzistence vodiče

• Metoda stínění

• Vnitřní geometrie

I malé odchylky v těchto faktorech mohou ovlivnit elektrický výkon. Z tohoto důvodu zůstávají správné instalační praktiky nezbytné pro dosažení spolehlivého provozu sítě.

Praktické rady pro výběr správného kabelu

Výběr kategorie Ethernetového kabelu by měl být založen na současných požadavcích, plánech na budoucí rozšíření, instalačním prostředí a očekávané životnosti služby.

Použití v domácnosti a malých kancelářích

Cat 5e zůstává vhodný pro mnoho domácích a malokancelářských sítí, zatímco Cat 6 poskytuje další výkonovou rezervu pro budoucí růst. Při instalaci nového kabeláže může výběr kategorie pouze na základě bezprostředních požadavků vést k dřívějším upgradem, jak se zvyšují nároky na síť.

Komerční a multi zařízení prostředí

Komerční prostředí často vyžaduje podporu pro:

• Bezdrátové přístupové body

• IP kamery

• VoIP systémy

• Lokální servery

• Agregované uplinky

V těchto situacích často Cat 6a poskytuje efektivní rovnováhu mezi výkonem, škálovatelností a dlouhodobou hodnotou.

Datová centra a vysokorychlostní krátké spoje

Cat 8 je nejlépe přizpůsoben pro krátkodobé, vysokokapacitní připojení uvnitř datových center. Mimo tato prostředí nemusí jeho výhody ospravedlňovat dodatečné náklady nebo požadavky na nasazení.

Širší pohled na evoluci kabeláže

Postup od Cat 1 k Cat 8 odráží rostoucí nároky kladené na síťovou infrastrukturu. Každá generace zlepšuje šířku pásma, kvalitu signálu a kontrolu rušení při podpoře stále náročnějších aplikací. Co je důležitější, tato evoluce ukazuje, že síťová kabeláž by měla být považována za dlouhodobou infrastrukturu a nikoli za dočasný doplněk. Výběr vhodné kategorie kabelu vyžaduje vyvážení aktuálních potřeb, budoucího růstu, požadavků na kompatibilitu a dlouhodobé provozní spolehlivosti.

Výhody kabelu Cat 7

Cat 7 přitahuje pozornost v nasazeních měděného Ethernetu, protože zachovává více provozního rezerva na místech, kde je elektromagnetický šum přetrvávající a hustota provozu zůstává vysoká. V praxi se tato marže často ukazuje jako více ujišťující než číslo o rychlosti, zejména pro týmy, které se již vypořádaly s nestabilními spoji pod tlakem.

V mnoha výrobních prostředích začínají síťové problémy ne s úplným výpadkem spoje. Obvykle se objevují v méně dramatických, ale mnohem frustrujících formách:

• Intermittent packet loss

• Uneven throughput

• Rising retransmissions

• Přijatelný výsledek v základních testech následovaný viditelným zhoršením během trvalého zatížení

Cat 7 byl vyvinut k redukci takového druhu nestability. Dělá to prostřednictvím kombinace přísnějšího stínění, těsnějších elektrických tolerancí a vyšší frekvenční schopnosti, což vede k měděnému kanálu, který se udržuje s větším klidem, když se podmínky stávají méně shovívavými.

Stabilnější chod v elektromagneticky hlučných prostředích

Jednou z nejpraktičtějších silných stránek Cat 7 je jeho schopnost zachovat kvalitu signálu tam, kde je elektrické rušení těžké se vyhnout. Na mnoha místech musí datová kabeláž koexistovat se systémy, které generují šum nebo komplikují vedení kabelů:

• Kancelářské podlahy

• Technické místnosti

• Továrny

• Nemocnice

• Dopravní zařízení

• Inteligentní budovy

V těchto prostředích často síťová kabeláž běží blízko:

• Napájecích vedení

• Zařízení HVAC

• Motorů

• Ovládání osvětlení

• Výtahů

• Velkých kabelových svazků

Za takových podmínek je poptávka po šířce pásma pouze částí příběhu. Okolní elektromagnetické prostředí často formuje chování spojení stejně jako, a někdy více než týmy očekávají během raného plánování.

Cat 7 se této problematice věnuje přímo prostřednictvím podstatného stínění na celkové úrovni kabelu a, v mnoha konstrukcích, také kolem jednotlivých párů. Tato struktura omezuje externí šum vstupující do kabelu, zatímco také snižuje vnitřní rušení mezi páry. To se stává zvláště relevantním, když jsou cesty přeplněné a ideální vzdálenosti pro oddělení nemohou být zaznamenány po celé délce. Kategorizace kabelu, která funguje čistě pouze v kontrolované laboratoři, poskytuje v terénu málo ujištění. Cat 7 je atraktivní, protože je navržen tak, aby chránil integritu signálu, když jsou instalační podmínky obyčejné, omezené a občas chaotické.

Jednou z nejjasnějších technických výhod Cat 7 je jeho vylepšené chování při atenuaci v porovnání s crosstalk. Jak se zvyšují provozní frekvence, vztah mezi ztrátou signálu a šumem se stává jemnější. Vyšší šířka pásma má omezenou praktickou hodnotu, pokud přenášený signál nemůže zůstat rozlišitelný od rušení po celém kanálu.

Cat 7 zlepšuje tuto rovnováhu prostřednictvím:

• Těsnějších výrobních tolerancí

• Přísnější kontroly cizího crosstalk

• Lepšího řízení interní interakce párů

To má ještě větší význam v hustých instalacích. Když je mnoho kabelů svázáno dohromady, může se každý kabel stát zdrojem rušení pro ostatní. Při nízkém provozu může tato slabina zůstat skrytá dostatečně dlouho na to, aby vytvořila falešný pocit důvěry. Při nepřetržitém provozu se situace mění. Problém se obvykle projevuje v pracovních zátěžích, jako jsou:

• Zpětné připojení pro video dohledu

• Provoz virtualizace

• Při trvalém pohybu dat mezi východem a západem

• Přenosy související se skladováním

Těsněji řízený kabelový systém pomáhá zabránit tomu, aby výkon selhal přesně v okamžiku, kdy poptávka vrcholí a provozní tolerance je nejnižší. Z tohoto důvodu je Cat 7 často lépe popsána jako možnost orientovaná na stabilitu, než jen jako rychlejší kabel.

Větší šířka pásma pro moderní aplikace

Cat 7 také poskytuje více šířky pásma než nižší kategorie běžně označované kolem 250 MHz. S výkonem alespoň 600 MHz nabízí další prostor pro vysokofrekvenční signály a budoucí expanze. To neznamená, že každá instalace hned spotřebuje veškerou tuto kapacitu. Realističtější výhodou je, že kabelová infrastruktura je méně pravděpodobně skrytým omezením, jak se aplikace stávají náročnějšími, souvislejšími a méně předvídatelnými.

V prostředích, která nesou náročné služby, využití často vzrůstá v návalech a poté zůstává zvýšené déle, než se očekávalo. Běžné příklady zahrnují:

• 4K IP dohled

• Více kamerové zabezpečovací systémy

• Přenosy velkých souborů

• Záložní provoz

• Pohyb virtuálních strojů

• Přístup ke skladování

• Sloučené systémy chytrých budov

Kabelový systém s větší elektrickou rezervou má tendenci absorbovat tento pokrok s menším počtem nepříjemných překvapení. Zkušenost má způsob, jak ponížit rané předpoklady: volby v oblasti infrastruktury jsou obvykle hodnoceny roky po instalaci, nikoli v odpoledních hodinách, kdy kabel prošel certifikací. Dodatečná rezerva se na začátku může zdát tichá, ale stává se mnohem viditelnější, když se síť vyvíjí rychleji, než naznačovaly předpovědi.

Cat 7 byl vyvinut s ohledem na síťování s měděným kabelem třídy 10 Gigabit. Jeho stínění a frekvenční kapacita podporují stabilní 10G provoz přes celý kanál, když je systém navržen a nainstalován správně. Toto rozlišení si zaslouží péči. V strukturovaném kabelovém systému podporovaná rychlost není jen o tom, zda se spojení jednou vytvoří. Je to o tom, zda spojení zůstává čisté pod zatížením, v čase a v rámci skutečné instalace, nikoli zjednodušené testovací sestavy.

Mnoho sítí vypadá zdravě během počátečního zapnutí, protože základní kontrola konektivity prochází bez odporu. Později, jak se přidává více uživatelů, zařízení a aplikací, začínají se skryté slabiny projevovat. V tomto kontextu Cat 7 nabízí odolnější základ pro 10G měď, zejména na místech, kde by rekabelace narušila provoz nebo zvýšila náklady.

Praktická atraktivita nespočívá v tom, že Cat 7 usiluje o větší číslo pro jeho vlastní sake. Je to o tom, že snižuje šanci, že výkon 10G bude záviset na podmínkách, které jsou v teorii úhledné a v každodenním provozu vzácné.

Konzistentnější spojení pod skutečným zatížením instalace

Další výhodou Cat 7 je konzistence napříč běžnými provozními podmínkami. Infrastruktura sítě je často hodnocena podle vrcholových specifikací, ale každodenní výkon závisí mnohem více na tom, jak dobře spojení snáší stres instalace, environmentální variace a probíhající zátěž. V reálných nasazeních tvaruje výsledek několik faktorů:

• Ohyby kabelů

• Přeplněné zásobníky

• Hustota patchování

• Kvalita uzemnění

• Blízkost k rušení

Stínění Cat 7 a přísnější elektrické cíle pomáhají zachovat kvalitu spojení pod těmito tlaky. Tato konzistence má skutečnou provozní hodnotu. Stabilní spojení snižují čas na odstraňování problémů, omezují občasné chyby a dávají týmům sítě větší důvěru v úroveň, která podporuje obchodní aplikace.

V mnoha prostředích je nejdražší závadou nikoli úplný výpadek. Je to opakující se problém, který je obtížné izolovat, zhoršuje kvalitu služeb a nikdy zcela nevytváří jasný alarm o selhání. Kabelový systém, který snižuje pravděpodobnost těchto hraničních podmínek, může ušetřit mnohem více, než by prosté srovnání cen mohlo naznačit. Tento bod je často přehlížen, když se diskuse zaměřují pouze na označení kategorií a inzerovanou šířku pásma.

Protože Cat 7 je navržen pro silnější odmítání hluku a striktnější kontrolu přeslechů, může přispět ke snížení chybovosti a stabilnější přenosu. Čistší signály podporují stabilnější průchod a snižují přenosy, které tiše spotřebovávají výkon, zatímco ponechávají týmy v nejistotě, kam kapacita zmizela.

To se stává relevantnějším u služeb, které jsou citlivé na zpoždění nebo se očekává, že zůstanou nepřetržitě dostupné:

• Aplikace citlivé na latenci

• Vždy zapnuté systémy

• Služby pro uživatele s vysokou viditelností

• Velkoplošné operace, kde se malé chyby často opakují

Hlavní lekcí je, že kvalita spojení by měla být posuzována podle odolnosti, a nikoli pouze podle údajů o rychlosti. Síť, která zůstává předvídatelná během rušných hodin, údržby a změn okolních podmínek, je obvykle cennější než taková, která vypadá působivě pouze během krátkých demonstrací. Cat 7 se s touto filozofií shoduje, protože jeho design zdůrazňuje elektrickou disciplínu napříč kanálem spíše než pouze jmenovitou kapacitu.

Delší hodnota služby pro měděnou infrastrukturu

Cat 7 byl vyvinut za účelem prodloužení praktické životnosti měděného kabelování v období rostoucí poptávky po datech. To zůstává jedním z jeho nejpřesvědčivějších atributů. Kabeláž je obvykle jednou z nejdéle žijících částí fyzické sítě a její výměna poté, co jsou stěny, stropy, regály a cesty již v provozu, může být rušivá, nákladná a provozně nepopulární.

Schopnější kabel může tuto disruptivnost oddálit tím, že podporuje měnící se potřeby aplikací po delší časové období. To neznamená, že Cat 7 je vždy nejlevnější možnost. Znamená to, že tam, kde je budoucí růst pravděpodobný a fyzický přístup je obtížný, plánování delší životnosti služby může odrážet lepší disciplínu a klidnější pohled na dlouhodobé náklady.

Při plánování infrastruktury kabel s nejnižší nákupní cenou ne vždy přináší nejnižší celkový výsledek. Skromná úspora během instalace se může proměnit v větší výdaj, pokud je potřeba recablování dříve, než se očekávalo. Cat 7 se zvlášť stává atraktivním, když je cílem udržet měď životaschopnou co nejdéle bez toho, aby se okamžitě přešlo na optická vlákna všude.

Praktické limity a úvahy o nasazení

I přes tyto výhody by se s Cat 7 neměla zacházet jako s automatickou aktualizací pro každý projekt. Jeho hodnota závisí na několika okolních podmínkách:

• Rozpočet

• Ekosystém konektorů

• Kvalita uzemnění

• Dovednosti instalátora

• Celkový design sítě

Stíněné systémy vyžadují při instalaci větší péči. Špatné uzemnění nebo nekonzistentní ukončení může snížit prospěch kabelu a dokonce zavést nové problémy. Cat 7 funguje nejlépe, když je celý kanál plánován jako systém, nikoli sestaven jako odpojené části.

Také stojí za to porovnat Cat 7 s jinými možnostmi:

• Cat 6a

• Optická vlákna

Cat 6a často poskytuje dostatečnou podporu 10G za nižší náklady a s širší kompatibilitou v mnoha strukturovaných kabelážních prostředích. Optická vlákna mohou být lepší volbou pro:

• Dlouhé vzdálenosti

• Velmi vysoký růst šířky pásma

• Plnou imunitu vůči elektromagnetickému rušení

Z tohoto důvodu je Cat 7 nejlépe chápán jako cílené řešení. Nejvíce se prosazuje tam, kde musí zůstat měď, očekává se podpora 10G, je významné rušení a přidaná elektrická rezerva ospravedlňuje dodatečnou investici.

Konečné zhodnocení

Z technického hlediska hodnota Cat 7 nespočívá pouze v tom, že je novější nebo silněji stíněný. Jeho atraktivita pochází z toho, jak kombinuje několik atributů do měděného kanálu, který zůstává stabilnější za náročných podmínek:

• Podpora 10 Gigabit

• Minimálně 600 MHz třída šířky pásma

• Přísná kontrola crosstalk

Tato kombinace poskytuje návrhářům sítí větší důvěru v hlučném, vysoce hustém a silně využívaném prostředí. Jinými slovy, Cat 7 je nejpřesvědčivější, když skutečná otázka nezní, zda spojení může fungovat dnes, ale zda kabeláž zůstane spolehlivá, jakmile se prostředí stane drsnější a pracovní zátěže méně předvídatelné. Když je to skutečný problém, Cat 7 nabízí odpověď, která se jeví jako měřená, technicky založená a obtížně odmítnutelná.

Závěr

Kabel Cat 7 byl vyvinut za účelem rozšíření schopností měděného síťování poskytováním silnějšího stínění, vyšších pracovních frekvencí a zlepšené odolnosti vůči elektrickému rušení. Jeho hodnota spočívá nejen v rychlosti, ale také v udržení stabilního výkonu v náročných prostředích. Pochopení jeho designu, požadavků na instalaci a praktických aplikací pomáhá určit, kdy je Cat 7 tou správnou volbou pro dlouhodobou, vysoce výkonnou síťovou infrastrukturu.

Často kladené dotazy [FAQ]

1. Proč Cat 7 používá jak stínění na úrovni párů, tak celkové stínění kabelu místo spoléhání se pouze na zkroucené páry?

Cat 7 používá více vrstev stínění k redukci elektromagnetického rušení, úniku signálu a cizího crosstalku. Individuální stínění párů chrání každý zkroucený pár před vnitřním rušením, zatímco celkové pletené stínění blokuje zdroje vnějšího šumu. Tento design pomáhá udržovat čistější přenos signálu v prostředích s elektrickými vedeními, průmyslovým vybavením a hustě zabalenými síťovými kabely.

2. Jak zlepšuje Cat 7 dlouhodobou spolehlivost sítě v porovnání s nižšími kategoriemi kabelů?

Cat 7 poskytuje vyšší frekvenční podporu, silnější stínění a přísnější elektrické tolerance, což vytváří větší rezervu pro budoucí požadavky na síť. Jak se zvyšují nároky na šířku pásma a přidává se více zařízení, tato extra rezerva pomáhá udržovat stabilní provoz, snižuje degradaci signálu a snižuje riziko problémů s výkonem způsobených křížovým mluvením nebo rušením.

3. Proč je správné uzemnění a zakončení obzvlášť důležité při instalaci kabelu Cat 7?

Výkon Cat 7 závisí na zachování kontinuity stínění v celém kanálu. Špatné uzemnění, nesprávné zakončení nebo nekompatibilní konektory mohou snížit účinnost stínicího systému a omezit schopnost kabelu kontrolovat rušení. Z tohoto důvodu hraje kvalita instalace klíčovou roli při dosahování očekávaných výkonových přínosů.

4. V jakých situacích poskytuje Cat 7 větší výhodu než standardní ethernetové kabeláže?

Cat 7 je nejprospěšnější v prostředích s vysokým rušením a vysokou hustotou, kde je stabilita sítě kritická. Příklady zahrnují průmyslová zařízení, strojovny, komerční sítě, dohledové systémy, automatizační infrastrukturu a instalace podporující 10 Gigabit Ethernet. V těchto prostředích silnější stínění a zlepšená integrita signálu pomáhají udržovat spolehlivý výkon za náročných podmínek.

5. Proč je Cat 7 často popisován jako přechodová technologie mezi tradičními měděnými sítěmi a optickými vlákny?

Cat 7 byl vyvinut k prodloužení praktické životnosti měděné kabeláže při současné podpoře vyšší šířky pásma a lepší odolnosti vůči šumu. Umožnil organizacím zlepšit výkon sítě, aniž by okamžitě investovaly do komplexní optické infrastruktury. To učinilo z Cat 7 přechodové řešení, které vyvažovalo zlepšení výkonu s obvyklými praktikami a stávajícími způsoby nasazení měděných sítí.
