Vysvětlení kondenzátorů: Průvodce typy, prací a aplikacemi

Kondenzátory jsou základní elektronické součástky, které ukládají a uvolňují elektrický náboj pro podporu mnoha důležitých funkcí obvodu.Jejich kapacita, dielektrický materiál, velikost a konstrukce určují, jak fungují při filtrování, spojování, časování, ukládání energie a stabilizaci napětí.Článek vysvětluje, jak kondenzátory fungují, nastiňuje hlavní kategorie kondenzátorů a zdůrazňuje nedávná vylepšení materiálů, spolehlivosti, miniaturizace a účinnosti.Ukazuje také, proč v moderním elektronickém designu záleží na správném výběru, provozních podmínkách a údržbě.

Katalog

Zkoumání kondenzátorů

Kondenzátory jsou základními prvky v elektronických obvodech, které jsou známé svou schopností ukládat a uvolňovat elektrický náboj kontrolovaným způsobem.Řízením elektrické energie ovlivňují chování obvodu prostřednictvím jejich kvantifikované charakteristiky nazývané kapacita.Tato charakteristika měří náboj udržovaný pod 1V DC potenciálovým rozdílem a je vyjádřen ve farades (F).Vzhledem k nepraktičnosti farad ve většině aplikací se však běžně používají menší jednotky jako mikrofarady (µF), nanofarady (nF) a pikofarady (pF):

• 1 F se rovná 1 000 000 µF.

• 1 µF se rovná 1 000 nF nebo 1 000 000 pF.

Všestrannost kondenzátorů umožňuje jejich integraci do různých aplikací.Fungují jako bariéry pro stejnosměrné proudy a zároveň umožňují proudění střídavých signálů, ukládají náboj pro dodávku energie a stabilizují signály prostřednictvím filtrování.Menší kondenzátory nacházejí časté uplatnění ve vysokofrekvenčních systémech, jako jsou oscilátory a rádia, kde je přesnost rozhodující.Na druhou stranu větší kondenzátory vynikají ve scénářích s vyšším skladováním energie a filtrováním energie, čímž zvyšují výkon v systémech vyžadujících stabilní dodávku energie.Inovace, jako jsou vícevrstvé keramické kondenzátory (MLCC), představují kompaktní řešení s vysokou kapacitou a rozšiřují jejich využití v omezených konstrukcích.Mezitím jsou elektrolytické kondenzátory se svou polarizovanou povahou nadále nepostradatelné v cílených rolích.I u vylepšených materiálů a provedení je stále vyžadována správná orientace během instalace, aby se předešlo poruchám.

Kondenzátory pracují prostřednictvím dvou základních procesů:

• Nabíjení: Elektrická energie je uložena jako elektrické pole mezi dvěma vodivými deskami oddělenými dielektrickým materiálem.
• Vybíjení: Tato uložená energie se uvolňuje zpět do okruhu a přispívá k elektrickému toku.

Tyto dva procesy nejsou pouze teoretické, ale jsou pozorovány v mnoha praktických scénářích:

• Nízkofrekvenční bzučení u napájecích adaptérů je důsledkem nesprávně dimenzovaných nebo konfigurovaných filtračních kondenzátorů, což je vada do značné míry zmírněná v moderních konstrukcích pro zvýšení spolehlivosti.
• V audio systémech udržují filtrační kondenzátory konzistentní výkon, aby nedocházelo k přerušením při neočekávaných výkyvech zátěže, což přímo zvyšuje věrnost a stabilitu zvuku.

Princip „procházení AC při blokování DC“ je jádrem mnoha kondenzátorových aplikací.Mezi hlavní použití patří:

• Vazba signálu: Izoluje stejnosměrné úrovně mezi obvodovými stupni a zároveň umožňuje přenos střídavých signálů.
• Bypass Networks: Vynechání nežádoucích frekvencí pro zachování čistoty signálu.
• Filtrování aplikací: Vyhlazení šumu napájecího zdroje a stabilizace výstupů.

Kondenzátor se neustále nabíjí a vybíjí střídavými signály.Toto chování podporuje provoz v digitálních i analogových systémech.Tento efekt se používá k dosažení napěťové izolace, řízení signálu a snížení šumu.Komunikační systémy často používají ke zlepšení kvality signálu kondenzátorová pole, což ukazuje důležitost těchto komponent.

Rozvíjející se technologie vyžadují kondenzátory, které jsou stále kompaktnější, robustnější a energeticky účinnější.Mezi nedávné pokroky patří:

• Vícevrstvé keramické kondenzátory (MLCC) : Využití pokročilých keramických materiálů k poskytování vysoké kapacity v miniaturizovaných formách, které vyhovují zařízením, jako jsou chytré telefony, automobilová elektronika a nositelná zařízení.
• Vylepšená dielektrika: Podpora zvýšené energetické hustoty a lepšího tepelného managementu v souladu s moderními potřebami účinnosti a spolehlivosti v užších prostorách.

Pečlivě se zvažují klíčové faktory, jako jsou teplotní změny, ekvivalentní sériový odpor (ESR) a kapacitní tolerance.Nastavení těchto parametrů pomáhá kondenzátorům dobře fungovat v různých a náročných podmínkách, což z nich činí efektivní řešení ve složitých systémech.

Řízení výkonu kondenzátoru často začíná pochopením jeho omezení.Například:

• Elektrolytické kondenzátory: Náchylné k degradaci v průběhu času v důsledku odpařování jejich elektrolytu, zdůrazňující důležitost pravidelné údržby ve vysoce namáhaných aplikacích.
• Provozní podmínky: Pokyny od výrobců specifikují parametry, včetně přípustných teplotních rozsahů, zvlnění proudu a podmínek prostředí, které musí být dodrženy, aby se předešlo předčasným poruchám.

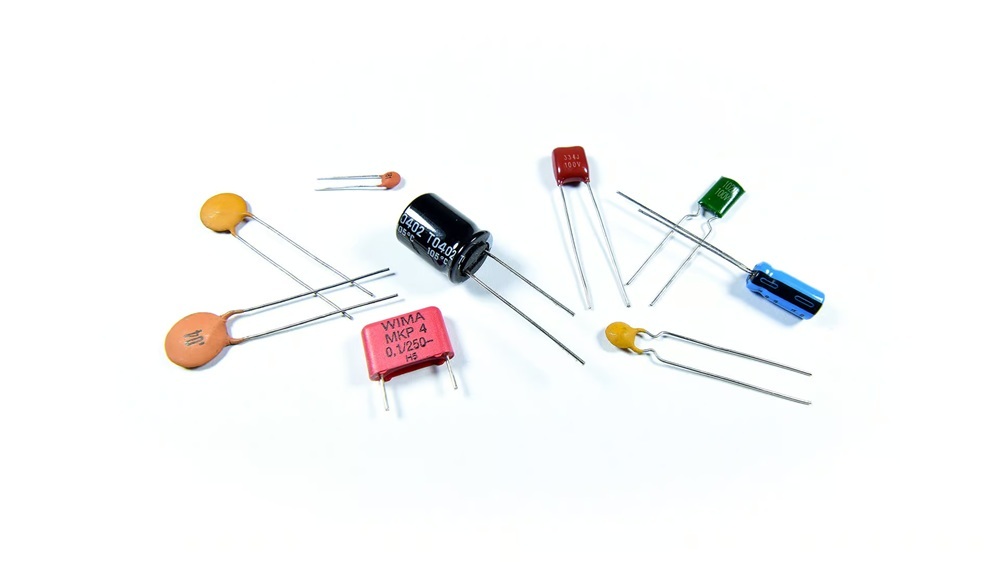

Kategorie kondenzátorů

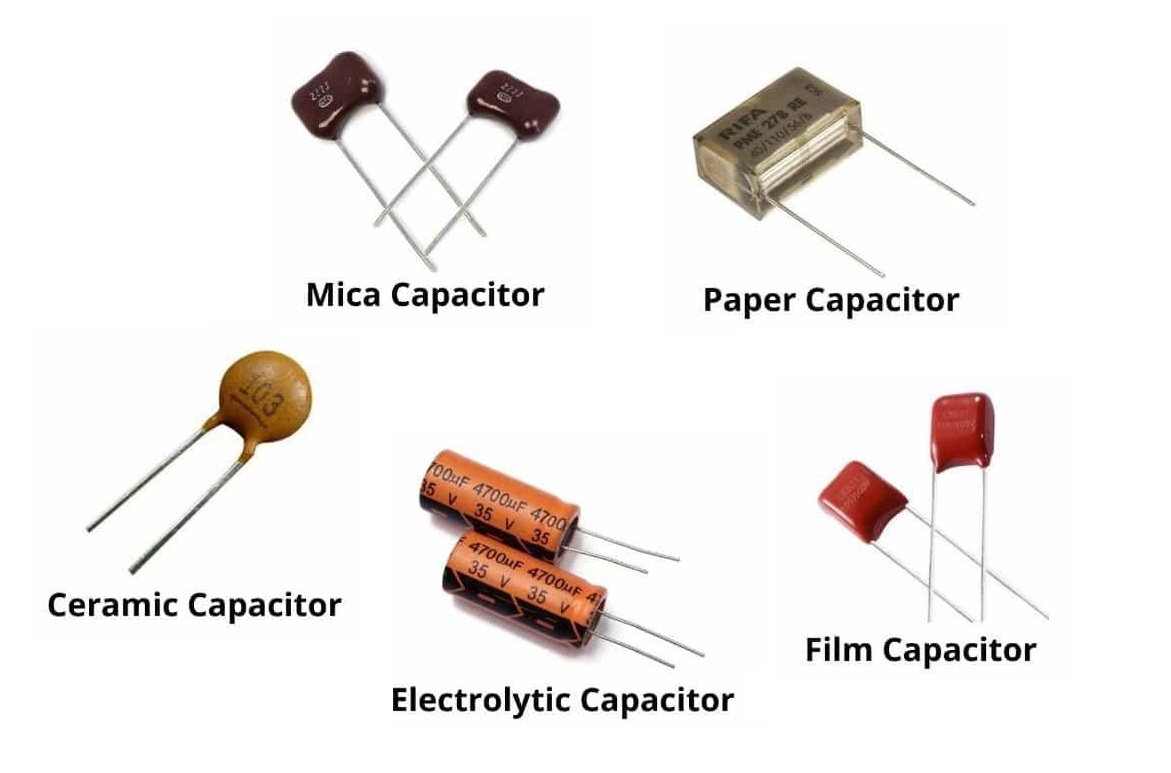

Pevné kondenzátory

Pevné kondenzátory vykazují předem definovanou hodnotu kapacity určenou jejich dielektrickým materiálem, což vyhovuje širokému spektru elektronických aplikací.Různé dielektrické možnosti optimalizují výkon na základě specifických potřeb, včetně keramických, slídových, papírových, filmových a elektrolytických typů.

• Keramické kondenzátory: Keramické kondenzátory využívají materiály s vysokou dielektrickou konstantou, jako je titaničitan barnatý, k vylepšení jejich funkčních vlastností.Vysokofrekvenční keramické verze jsou preferovány pro vysokofrekvenční obvody, kde stálost signálu definuje úspěch aplikace, zatímco nízkofrekvenční varianty poskytují spolehlivá řešení v nekritických rolích, jako je obcházení signálů.Monolitické keramické kondenzátory (MLCC) řeší rostoucí poptávku po kompaktní elektronice a vyvažují miniaturizaci robustními poměry kapacity a hustoty.Jejich integrace do sektorů, jako jsou mobilní technologie, komunikační systémy a zdravotnické přístroje, odhaluje soulad inženýrské vynalézavosti s požadavky.

• Slídové kondenzátory: Slídové kondenzátory jsou oslavovány pro svou neochvějnou přesnost a odolnost.Díky své odolnosti jsou cenné ve vysokofrekvenčních prostředích, zejména pro udržení konzistence oscilací v komunikačních sítích.Tyto komponenty vynikají v citlivých ladicích obvodech, kde malé kapacitní odchylky mohou mít významné důsledky pro stabilitu signálu.Ve srovnání s alternativními typy se slídové kondenzátory ukázaly jako obzvláště vhodné v aplikacích s dlouhou životností a vysokou spolehlivostí, což podtrhuje principy materiálového inženýrství přizpůsobené pro trvalou funkčnost.

• Papírové kondenzátory: Zatímco moderní konstrukce z velké části nahradily papírové kondenzátory pokročilými druhy filmu, jejich samoopravné schopnosti zůstávají výhodné ve specializovaných případech použití, jako jsou vysokonapěťové aplikace.Tyto kondenzátory se odvolávají na vhled do historického vývoje dielektrické technologie a zprostředkovávají přechod od ekologicky citlivých konstrukcí k současným řešením optimalizovaným pro tepelnou toleranci a rozšířenou spolehlivost.

• Filmové kondenzátory: Nasazením speciálních plastových dielektrik, jako je polyester, polypropylen a polystyren, filmové kondenzátory překlenují trvanlivost s elektrickou konzistencí.Tyto komponenty vynikají ve spojovacích obvodech, obcházení signálu a časovacích aplikacích, kde je kritický předvídatelný výkon.Filmové kondenzátory jsou nástrojem v systémech vyžadujících vysokou věrnost signálu, jako jsou audio zařízení a řízení průmyslové automatizace, zajišťující bezproblémový provoz a zároveň splňující přísné standardy kvality.

• Elektrolytické kondenzátory: Elektrolytické kondenzátory poskytují významné kapacitní hodnoty, kterým dominují jejich tenké oxidové dielektrické vrstvy.Zatímco požadavky na polaritu řídí jejich omezení použití, inovace, jako je vodivý polymer a hybridní hliníkové elektrolytické konstrukce, snížily ekvivalentní sériový odpor (ESR), čímž zlepšily výkon pro vysokofrekvenční domény.Aplikace zahrnují energeticky účinné řízení spotřeby v elektrických vozidlech a pokročilých energetických systémech, přičemž varianty na bázi tantalu se ukázaly jako nezbytné pro kompaktní zařízení vyžadující bezkonkurenční stabilitu a spolehlivost.

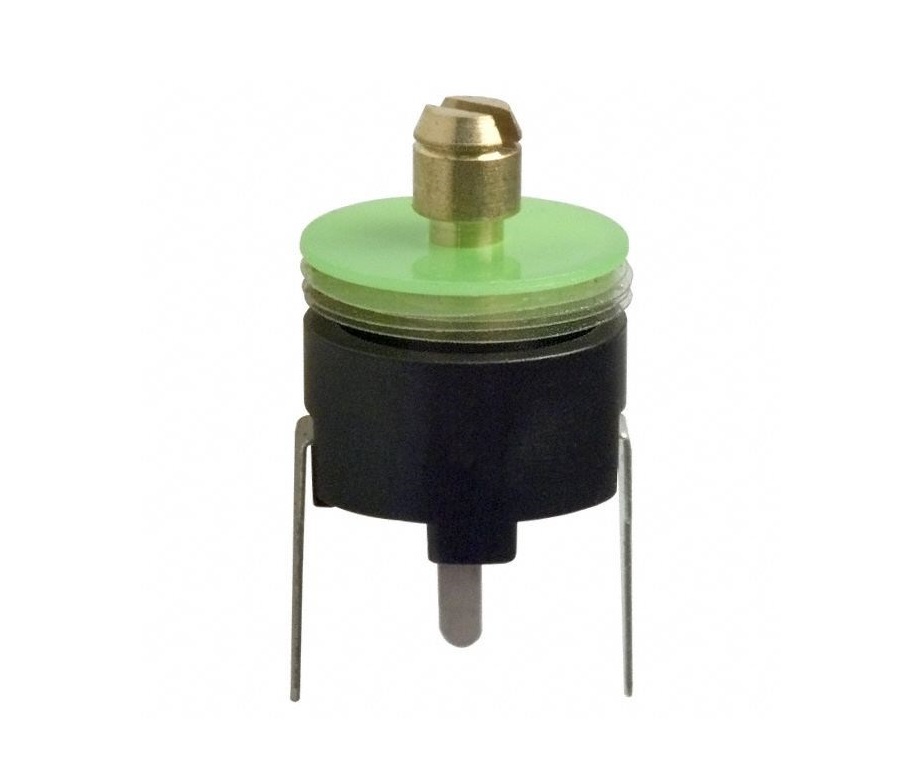

Trimmerové kondenzátory

Trimmerové kondenzátory umožňují přesné nastavení kapacity obvodu pro optimální kalibraci výkonu.Po vyladění se jejich hodnota zafixuje, což jim umožňuje zachovat integritu obvodu.Tyto kondenzátory využívají dielektrika, jako je porcelán, slída a polystyren, z nichž každý splňuje specifické požadavky na stabilitu, kvalitu a rozměrová omezení.Mezi běžné aplikace patří frekvenční zarovnání v oscilátorech a jemné doladění v komunikačních systémech, překlenutí mezery mezi designovými a funkčními tolerancemi.Tyto kondenzátory se často používají při výrobě a opravách, aby se vyrovnaly s kolísáním hodnot součástí a podmínek systému.

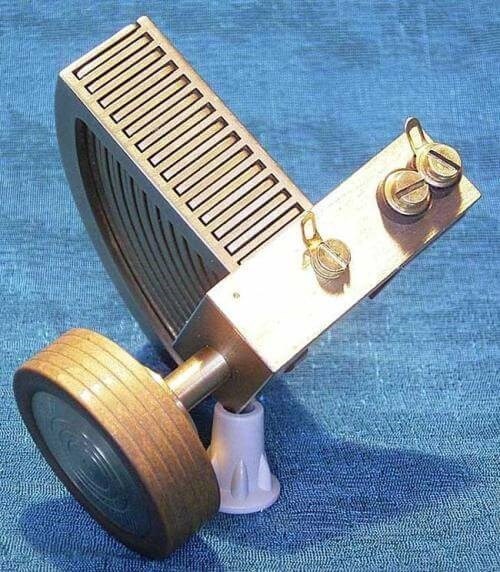

Variabilní kondenzátory

Variabilní kondenzátory podporují dynamické úpravy kapacity, aby vyhovovaly měnícím se provozním potřebám.Jsou nepostradatelné v úlohách, jako je ladění rezonance, optimalizace rádiového signálu a propojení obvodů.Designy se vzduchovým dielektrikem vynikají svou spolehlivostí, zatímco modely s filmovým dielektrikem splňují moderní požadavky na zvýšenou odolnost a teplotní přizpůsobivost.Některé pokročilé konfigurace, jako jsou dvojité kondenzátory, mají dvourotorový mechanismus, který nabízí zvýšenou přesnost ve složitých RF infrastrukturách, což ilustruje jejich roli při zdokonalování řízení obvodů specifických pro aplikaci.

Současný pokrok v kondenzátorech

Pokrok v technologii kondenzátorů neustále přetváří jak využití, tak možnosti trhu.Nedávné objevy zdůrazňují tlak na vyšší efektivitu a inovativní funkce.

• Superkondenzátory: Kombinací rychlých cyklů nabíjení a vybíjení tradičních kondenzátorů s kapacitami pro uchovávání energie na úrovni baterií způsobily superkondenzátory revoluci v mnoha oblastech, od systémů obnovitelné energie po elektrickou mobilitu a nouzové energetické sítě.Jejich vliv se rozšiřuje na stabilizaci energetických výkyvů během špičkového zatížení, což představuje spolehlivá řešení pro moderní problémy udržitelnosti.

• Polymerové kondenzátory: Tyto kondenzátory nahrazují konvenční kapalné elektrolyty pevnými vodivými polymery a nabízejí nižší ESR, vynikající teplotní zpracování a vysokou spolehlivost v dlouhodobých provozech.Jejich aplikace se táhnou napříč sektory vyžadujícími konzistentní vysokofrekvenční výkon, jako jsou nositelná zařízení, měniče energie a vestavěné systémy, což odráží souhru mezi praktičností a špičkovými výrobními inovacemi.

• Vysokokapacitní monolitické keramické kondenzátory (MLCC): Pokroky v materiálovém inženýrství povýšily MLCC do popředí designu kompaktních obvodů a dosáhly kapacitních úrovní přesahujících 100 µF ve velmi omezených prostorech.Tento pokrok podporuje správu napájení v zařízeních vyžadujících výjimečnou energetickou účinnost, jako jsou drony a smartphony, kde prostorová omezení vyžadují sofistikované uspořádání obvodů.

Průmysl kondenzátorů přijal udržitelnost, protože výrobní priority se vyvíjejí pod ekologickým tlakem.Předpisy, jako je omezení nebezpečných látek (RoHS), podporují ekologicky odpovědné výrobní postupy, ovlivňují výběr materiálů a strategie shody.Výrobci stále více začleňují ekologická řešení, včetně bezolovnatého pájení a recyklovatelných materiálů, při zachování přísných měřítek kvality.Trhy orientované na úsporu energie vykazují rostoucí zájem o alternativní technologie kondenzátorů, které propagují nákladově efektivní a udržitelné návrhy přizpůsobené pro velkosériovou výrobu a různé aplikace.

Závěr

Kondenzátory zůstávají v elektronice zásadní, protože pomáhají řídit energii, zlepšovat kvalitu signálu, stabilizovat napájení a podporovat spolehlivý provoz obvodu.Různé typy kondenzátorů slouží různým potřebám, od pevných a variabilních konstrukcí až po pokročilé možnosti, jako jsou superkondenzátory, polymerové kondenzátory a vysokokapacitní MLCC.Vzhledem k tomu, že technologie stále vyžaduje menší, účinnější a odolnější komponenty, bude vývoj kondenzátorů i nadále důležitý pro zlepšení výkonu, prodloužení životnosti a podporu udržitelných elektronických systémů.

Často kladené otázky [FAQ]

1. Jaké typy kondenzátorů se běžně používají?

Kondenzátory jsou seskupeny podle toho, jak jsou vyrobeny a podle materiálu v nich.Mezi běžné typy patří elektrolytické kondenzátory pro vysokou kapacitu, superkondenzátory pro ukládání energie, filmové kondenzátory pro vysokofrekvenční použití a keramické kondenzátory pro stabilní a univerzální obvody.Některé speciální typy, jako jsou slídové a tantalové kondenzátory, se používají ve specifických aplikacích.Každý typ je určen pro jiné potřeby obvodu.

2. Jak se od sebe liší typy kondenzátorů?

Kondenzátory se liší především použitým materiálem mezi jejich deskami.Tento materiál ovlivňuje jejich výkon, včetně kapacitního rozsahu, manipulace s napětím a frekvenční odezvy.Keramické kondenzátory jsou stabilní a používají se ve vysokofrekvenčních obvodech, zatímco filmové kondenzátory poskytují silnou izolaci a dobrý výkon při vysokých frekvencích.Další faktory, jako je velikost, teplotní chování a životnost, také ovlivňují výběr kondenzátoru.

3. Jak funguje kondenzátor?

Kondenzátor akumuluje elektrickou energii pomocí dvou vodivých desek oddělených materiálem zvaným dielektrikum.Při použití napětí se mezi deskami vytvoří elektrické pole, které umožňuje v případě potřeby ukládat a uvolňovat energii.Tato funkce pomáhá stabilizovat napětí, filtrovat signály a podporovat řízení výkonu v obvodech.

4. Mohou být kondenzátory použity v AC i DC obvodech?

Kondenzátory fungují ve střídavých i stejnosměrných obvodech, ale chovají se odlišně.Ve stejnosměrném proudu se nabíjejí a poté blokují ustálený proud.V AC se neustále nabíjejí a vybíjejí, což umožňuje průchod signálů.Díky tomu jsou užitečné pro filtrování, řízení signálu a zlepšování výkonu obvodu.

5. Jaké faktory jsou důležité při výběru kondenzátoru?

Výběr kondenzátoru závisí na jmenovitém napětí, hodnotě kapacity a typu.Jmenovité napětí by mělo být vyšší než napětí obvodu, aby nedošlo k poškození.Kapacita musí odpovídat potřebám obvodu.Typ by měl také odpovídat aplikaci, ať už jde o kompaktní design, vysoké úložiště energie nebo stabilní výkon.Kontrola datových listů pomáhá zajistit správnou volbu.
