Průvodce vyrovnávacími zesilovači: Provoz, funkce a aplikace

Vyrovnávací zesilovače jsou základní komponenty používané k zachování integrity signálu a řízení rozdílů impedance mezi připojenými obvody.Zabraňují zkreslení signálu způsobenému efekty zátěže a umožňují efektivní propojení vysokoimpedančních zdrojů se zátěžemi s nízkou impedancí.Udržováním stabilních úrovní napětí nebo proudu podporují tyto zesilovače přesný přenos signálu v jednoduchých i složitých elektronických systémech.

Katalog

Úvod do vyrovnávacích zesilovačů

Vyrovnávací zesilovače, široce považované za požadované nástroje v elektrických obvodech, vynikají při zachování integrity signálu a zároveň usnadňují transformaci impedance mezi připojenými obvody.Jejich primární funkce spočívá ve zmírnění degradace signálu způsobeného proudovými nebo napěťovými poruchami indukovanými zátěží.Tím, že umožňují vysokoimpedančním zdrojům signálu bezpečné propojení s nízkoimpedančními zátěžemi, zajišťují vyrovnávací paměti účinný přenos energie a zachovávají věrnost signálu s minimálním zkreslením.

Vyrovnávací zesilovače, s nimiž se často setkáváme v elektronických systémech, jsou nástrojem pro zabránění účinkům zatížení, čímž podporují jednotnost a přesnost dat signálu.Tyto zesilovače jsou obecně strukturovány do dvou primárních kategorií na základě jejich provozního účelu: napěťové vyrovnávací zesilovače a proudové vyrovnávací zesilovače.

Napěťové vyrovnávací zesilovače

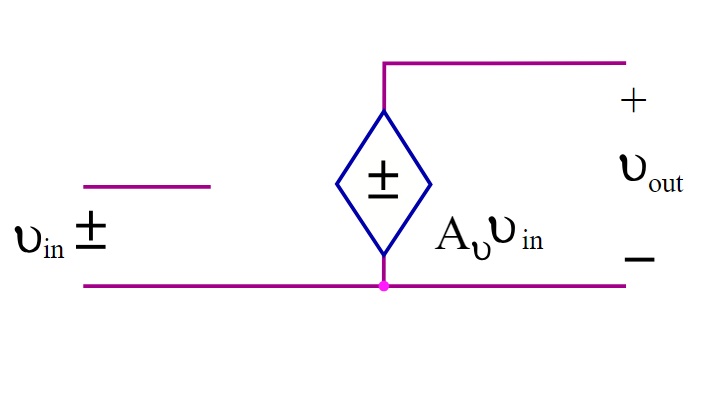

Napěťové vyrovnávací zesilovače řeší problémy způsobené impedančními nesoulady mezi obvody a zajišťují věrnost signálu i napříč připojeními s výrazně rozdílnými úrovněmi impedance.

• Tyto buffery fungují jako prostředníci a chrání obvody s nízkou vstupní impedancí před přetížením zdroji s vysokou výstupní impedancí, které by jinak mohly způsobit nežádoucí poklesy napětí nebo zkreslení tvaru vlny.

• Napěťové vyrovnávací paměti zajišťují bezproblémový příjem signálu eliminací zátěžových efektů a udržováním téměř identického napětí mezi vstupem a výstupem.Za ideálních okolností dosahují jednotného zisku, nekonečné vstupní impedance a nulové výstupní impedance.

• Implementace v oblastech, jako je audio elektronika a nástroje pro přesné měření, ilustrují jejich schopnost zlepšit citlivé obvody a zachovat přesný přenos signálu v náročných podmínkách.

Napěťové nárazníky se používají k řešení praktických problémů s obvody.Impedanční přizpůsobení pomáhá předcházet šíření chyb ve složitých systémech, zlepšuje stabilitu a spolehlivý provoz.

Současné vyrovnávací zesilovače

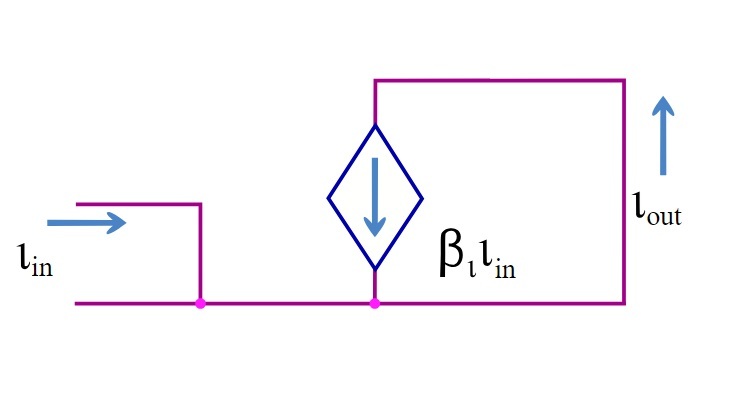

Zatímco napěťové vyrovnávací paměti upřednostňují signálové napětí, proudové vyrovnávací zesilovače se zaměřují na stabilní dodávku proudu bez zkreslení, zejména pro zátěže s vysokou impedancí.Jejich role se ukazuje jako zásadní při ochraně nízkoimpedančních zdrojů signálu před poruchami způsobenými nadměrnými požadavky na proud.

• Ideální proudová vyrovnávací paměť dosahuje nulové vstupní impedance, podobné zkratu, což zajišťuje bezproblémový tok proudu do zesilovače.Současně zachovává nekonečnou výstupní impedanci, která je v souladu s chováním dokonalého zdroje proudu.

• Prostřednictvím přesné proudové stabilizace podporují tyto tlumiče účinný přenos proudu a zároveň eliminují zkreslení vznikající z impedančních nesouladů.

• Jejich aplikace pokrývají širokou škálu oblastí, včetně senzorových systémů, analogových návrhů a přesných přístrojů, kde je prvořadá věrnost proudu.

Od průmyslového vybavení až po špičkové výzkumné systémy, integrace současných vyrovnávacích pamětí trvale prokazuje svou hodnotu.Zmírněním rizik nestability proudu ve složitých obvodech posilují tyto zesilovače výkonnostní spolehlivost a podporují efektivní návrhy splňující energeticky citlivé nebo výkonově kritické požadavky.

Použití vyrovnávacích zesilovačů, zahrnujících napěťové i proudové vyrovnávací paměti, zapouzdřuje záměrný přístup k řešení kritických problémů na úrovni obvodů, jako je degradace signálu a nesoulad impedance.Jejich zahrnutí usnadňuje návrhy, které zůstávají přizpůsobivé a účinné v různých podmínkách.

Zkoumání konkrétních případů poskytuje jasnou představu o tom, jak tyto zesilovače přispívají ke skutečným technickým průlomům.Spojením teoretické robustnosti s praktickou všestranností posilují vyrovnávací zesilovače základ vysoce výkonných obvodů v základních i pokročilých systémech a ztělesňují promyšlené řešení požadavků moderního elektronického designu.

Principy činnosti vyrovnávacích zesilovačů

Vyrovnávací zesilovače fungují jako zprostředkující entity, které optimalizují impedanci napříč propojenými obvody a zachovávají kvalitu a přesnost přenosu signálu.Problémy často vznikají, když se vysokoimpedanční zdroj propojuje s nízkoimpedanční zátěží;takové neshody mohou mít za následek zkreslení signálu v důsledku nadměrných proudových požadavků ze zátěže, které mohou překročit schopnost zdroje jej dodávat.Tato interakce může ohrozit původní signál a způsobit nepřesnosti.Oddělovací zesilovače svou konstrukcí zmírňují tento problém prostřednictvím vlastních vlastností: jejich vysoká vstupní impedance omezuje odběr proudu ze zdroje, zatímco jejich nízká výstupní impedance zajišťuje účinný přenos do následujících obvodových stupňů bez ohledu na charakteristiky zátěže.

Nesoulad impedance je opakujícím se problémem v analogových i digitálních systémech a může vést k problémům, jako je degradace signálu a opotřebení součástí.Vyrovnávací zesilovače slouží k oddělení nebo „izolaci“ zdrojového obvodu od zátěže, zajišťující, že původní signál zůstane během přenosu nedotčený, a chrání citlivé prvky, senzory, převodníky nebo jiné přesné součásti před nepatřičným nárazem nebo provozním namáháním.Příklady z reálného světa poskytují cenné poznatky, jako je jejich role při zajišťování vysoce kvalitní reprodukce zvuku napříč reproduktorovými systémy s různou impedancí.

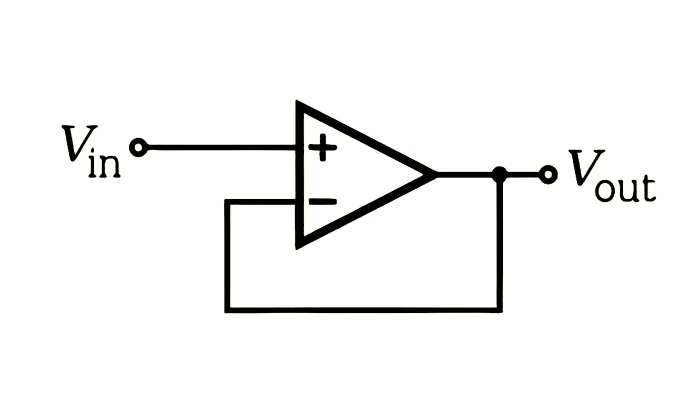

Oblíbenou konfigurací pro vyrovnávací zesilovače je napěťová vyrovnávací paměť s jednotkovým ziskem, navržená tak, aby replikovala vstupní napětí na výstupu beze změny.Tyto vyrovnávací paměti, běžně konstruované pomocí všestranných operačních zesilovačů (operačních zesilovačů), strategicky porovnávají vstupní signály přijímané na jejich neinvertující svorce s referenčními signály nebo zpětnou vazbou z jejich invertující svorky.

Stabilita a odezva napěťových vyrovnávacích pamětí s jednotkovým ziskem je dosažena prostřednictvím zpětnovazebních smyček, jinak známých jako konfigurace "sledovače napětí".V tomto nastavení je výstup operačního zesilovače připojen k jeho invertujícímu vstupu a tvoří tak samoopravný mechanismus, který neutralizuje odchylky napětí, což umožňuje vyrovnávací paměti udržovat konzistentní integritu signálu při kolísavém zatížení.Taková přesnost a spolehlivost vytváří vyrovnávací paměti pro jednotný zisk jako klíčové prvky v designu a funkčnosti zařízení od vědeckých přístrojů po komunikační zařízení.

Funkce vyrovnávacích zesilovačů

Vyrovnávací zesilovače jsou nedílnou součástí současných elektronických systémů, řeší výzvy v oblasti správy signálu a zlepšují provozní spolehlivost.Jejich rozmanité aplikace zdůrazňují sofistikovanost potřebnou v obvodech vyžadujících přesnost a konzistentní výkon.

Vyrovnání impedance pro efektivní tok signálu

Vyrovnávací zesilovače zmírňují nesoulad impedance, který narušuje účinnost přenosu signálu.Mezi praktické příklady patří propojení vysokoimpedančních snímačů s nízkoimpedančními přístroji.Zprostředkováním těchto rozdílů snižují vyrovnávací paměti útlum signálu a energetické ztráty a zajišťují bezproblémovou komunikaci napříč složitými nastaveními.

• Zlepšuje kompatibilitu mezi různými prvky obvodu.

• Udržuje sílu signálu během přechodů mezi komponenty.

• Minimalizuje plýtvání energií způsobené nesouladem impedance.

Správa čistoty signálu prostřednictvím oddělení zátěže

Vyrovnávací paměti zachovávají věrnost signálu tím, že izolují komponenty a zmírňují účinky zatížení.Ve scénářích, kde je propojeno více prvků, mohou přímá spojení vést k nežádoucím poklesům napětí nebo zkreslení tvaru vlny, což způsobuje nestabilitu citlivých systémů.Vyrovnávací zesilovače zaručují původní čistotu signálu a podporují konzistentní výsledky klíčové pro aplikace zahrnující zpracování zvuku nebo přesné instrumentace.

• Podporuje vícestupňové systémy s účinnou izolací.

• Zabraňuje degradaci křivek signálu během přenosu.

• Zajišťuje nezměněný přenos signálu v náročných prostředích, jako je sběr dat.

Izolace okruhu pro nerušený provoz

Ochranné charakteristiky vyrovnávacích zesilovačů zlepšují výkon obvodu tím, že izolují vstupní a výstupní prvky, což každému umožňuje pracovat bez vlivu vnějšího kolísání.V komunikačních systémech vyrovnávací paměti zabraňují interferenci mezi propojenými komponenty, zajišťují provoz a umožňují harmonické fungování jednotlivých subsystémů.

• Blokuje rušivé interakce mezi subsystémy.

• Zachovává citlivé signály v hustě propojených sítích.

• Usnadňuje nezávislý provoz napříč různými součástmi.

Optimalizace přenosu energie pro účinnost přenosu

Díky využití jejich vysoké vstupní impedance a nízké výstupní impedance maximalizují vyrovnávací zesilovače dodávku energie bez přetěžování obvodů.Tato schopnost je výhodná v aplikacích zahrnujících dlouhé přenosové cesty nebo systémy rozhraní s různými požadavky na výkon, což zajišťuje hladký a účinný přenos energie.

• Ideální pro řízení signálů na dlouhé vzdálenosti.

• Vyrovnává rozdělení výkonu mezi systémy s nízkým a vysokým výkonem.

• Snižuje riziko přetížení systému a zároveň zajišťuje konzistentní tok energie.

Stabilita v dynamických podmínkách

Adaptabilita vyrovnávacích zesilovačů za měnících se podmínek prostředí nebo provozu zdůrazňuje jejich všestrannost.Například jejich spolehlivý výkon v průmyslovém prostředí, které se vyrovnává s teplotními výkyvy nebo kolísáním napájecího napětí, je činí nepostradatelnými.Navíc vyrovnávací paměti vynikají v rychle se vyvíjejících systémech, kde se potřeby signálu a napájení neustále vyvíjejí.

• Podporuje nepřetržitý provoz při zátěži prostředí.

• Poskytuje stabilní přenos signálu v kolísavých podmínkách.

• Splňuje vyvíjející se požadavky v dynamických, multifunkčních systémech.

Aplikace vyrovnávacích zesilovačů

Vyrovnávací zesilovače zvyšují výkon technologických systémů, zajišťují přesnost signálu a přispívají k bezproblémovému provozu v různých průmyslových odvětvích.Níže je podrobná analýza jejich aplikací, výhod a rozšířených důsledků:

Audio systémy: Posílení toku signálu pro akustickou dokonalost

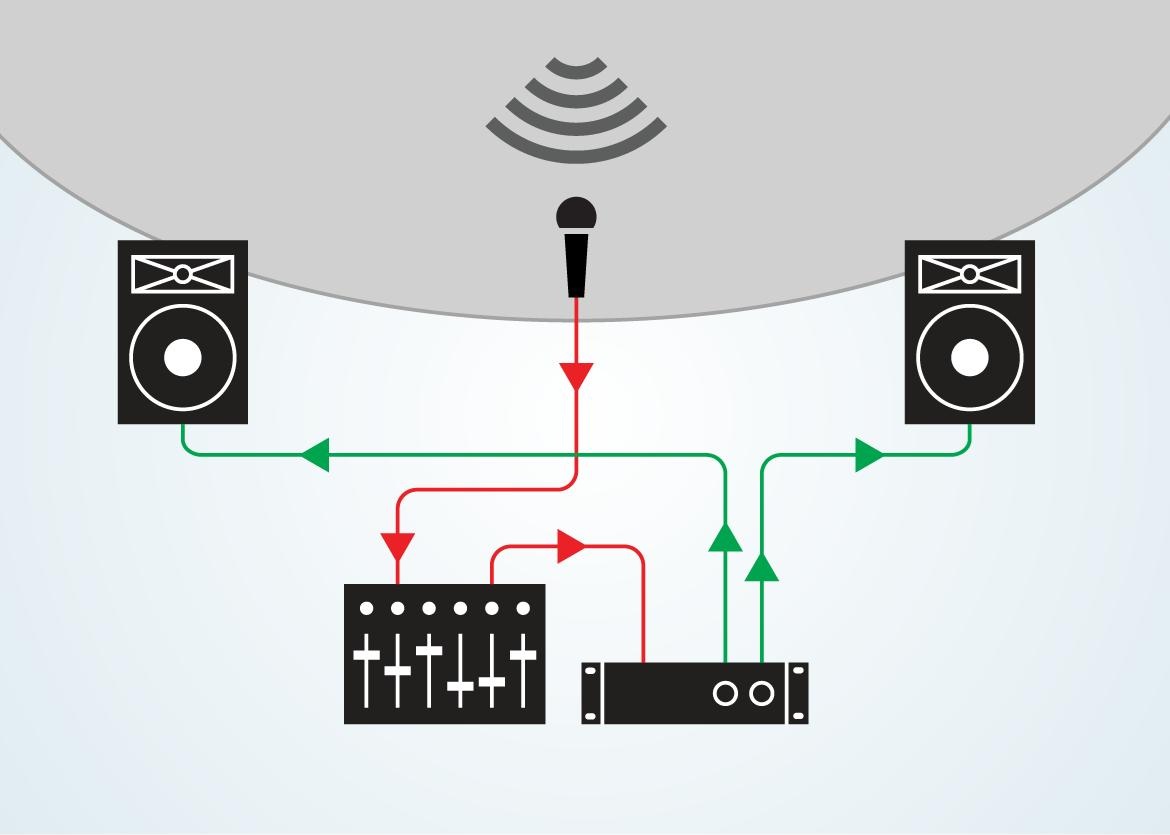

Vyrovnávací zesilovače hrají klíčovou roli v audio systémech tím, že řeší nesoulad impedance mezi komponenty, jako jsou mikrofony, mixpulty, zesilovače a reproduktory.

• Snižují zkreslení a zachovávají věrnost zvuku a zajišťují, že původní zvuk zůstane během přenosu signálu nedotčen.

• Při živých vystoupeních nebo nahrávacích studiích zajišťují čistotu zvuku, ideální pro poskytování ostrého a autentického zvuku.

• Komplexní nastavení zvuku těží z vyrovnávacích pamětí, které integrují zařízení s vysokým rozlišením, aniž by byla ohrožena hloubka nebo detaily zvuku.

Například při propojení vysokoimpedančních mikrofonů s nízkoimpedančními mixážními pulty brání vyrovnávací paměti degradaci signálu, což je výhoda zvláště patrná v profesionálních audio prostředích vyžadujících dokonalou zvukovou produkci.

Stabilní řízení napětí v energetických systémech

Vyrovnávací zesilovače přispívají ke spolehlivému provozu energetického systému tím, že poskytují konzistentní napěťové výstupy a přizpůsobují se proměnlivé zátěži.

• Přesně odrážejí vstupní napětí a vytvářejí stabilní prostředí pro citlivou elektroniku tím, že zmírňují problémy s přetížením.

• Vyrovnávací paměti jsou zvláště užitečné v systémech obnovitelné energie a bateriově napájených zařízeních náchylných ke kolísání napětí.

• Používají se ve vícestupňových silových obvodech, aby byla zajištěna účinnost, což je výhodné pro zařízení od domácích spotřebičů po průmyslové stroje.

Například ve složitých energetických sítích zvyšuje konzistentní vyhlazování napětí pomocí vyrovnávacích zesilovačů výkon a spolehlivost, zejména v systémech, které uspokojují kolísavé energetické požadavky.

Minimalizace rušení signálu v RF obvodech

V RF obvodech hrají vyrovnávací zesilovače zásadní roli při udržování integrity signálu ve složitých fázích zpracování signálu.

• Fungují jako izolátory, které zabraňují degradaci signálu způsobené interakcí mezi jednotlivými fázemi, čímž napomáhají čisté komunikaci napříč celulárními sítěmi, radarovými systémy a satelitními spoji.

• RF protokoly pro IoT zařízení a autonomní systémy spoléhají na vyrovnávací paměti, které stabilizují frekvence a zajišťují spolehlivý provoz v náročných podmínkách.

• Vyrovnávací paměti potlačují šum a zachovávají čistotu přenosu, čímž splňují požadavky na přesné aplikace, jako je bezdrátová komunikace a pokročilé navigační systémy.

Například navrhování RF systémů pro autonomní vozidla by bylo neúčinné bez vyrovnávacích pamětí, které udržují přesný a nepřerušovaný přenos dat.

Senzory: Zabezpečení integrity dat v přenosech

Senzory často produkují vysokoimpedanční výstupy, které mohou trpět útlumem během přenosu.Vyrovnávací zesilovače působí proti těmto zranitelnostem prostřednictvím konverze.

• Vysokoimpedanční signály jsou transformovány na nízkoimpedanční výstupy, což umožňuje nepřerušované přenosy dat na delší vzdálenosti.

• Systémy monitorování prostředí zahrnují nárazníky, které zajistí, že naměřené hodnoty teploty nebo tlaku zůstanou přesné na dlouhé vzdálenosti.

• V lékařské technice se zařízení jako EKG monitory nebo glukózové senzory spoléhají na pufry, aby byla zachována přesnost životně důležitých fyziologických měření.

Například ve zdravotnictví, kde i ty nejmenší nepřesnosti mohou ovlivnit diagnózu nebo léčbu, zvyšují vyrovnávací zesilovače spolehlivost výstupů senzorů pro přesné lékařské zásahy.

Systémy pro získávání dat: Podpora přesnosti při komplexních měřeních

Vyrovnávací zesilovače jsou nedílnou součástí systémů sběru dat a optimalizují jejich schopnost zpracovávat analogové signály před digitalizací.

• Zabraňují rušení signálu a zachovávají integritu při agregaci vstupu z více zdrojů.

• Průmyslová automatizace a vědecký výzkum vyžadují vyrovnávací paměti pro zvýšení přesnosti systémových výstupů v prostředí s velkým množstvím dat.

• Aplikace jako spektrometrie nebo chromatografie využívají pufrové zesilovače k ​​dosažení spolehlivých výsledků během simultánní analýzy dat.

Chemické laboratoře jsou například závislé na vyrovnávacích zesilovačích při získávání reprodukovatelných měření v přesných testovacích postupech, což posiluje důvěru ve výsledky experimentů.

Základní dopad na vznikající technologie

Vyrovnávací zesilovače překračují konvenční role a umožňují pokrok převratných technologií.

• Řešením technických problémů, jako jsou impedanční nesoulady a izolace signálu, vytvářejí vyrovnávací paměti základy pro moderní inovace.

• Sofistikované systémy v oblastech, jako jsou kvantové výpočty, robotika a infrastruktura 5G, do značné míry závisí na vyrovnávací paměti, pokud jde o provozní spolehlivost a koherenci systému.

• Jejich příspěvky sahají do vytváření robustních vícevrstvých obvodů schopných zvládnout složitost moderních elektronických konstrukcí.

Například v robotice, kde je nezbytný bezproblémový provoz složitých obvodů, vyrovnávací zesilovače zvyšují stabilitu systému, která je nezbytná pro vysoce výkonné úkoly.

Závěr

Vyrovnávací zesilovače zlepšují spolehlivost obvodu, udržují čisté signály a podporují celkový výkon systému.Jejich schopnost izolovat obvody, přizpůsobit impedanci a stabilizovat napětí nebo proud je činí cennými v aplikacích, jako jsou audio systémy, senzory, RF obvody a sběr dat.Snížením zkreslení a ochranou citlivých součástí umožňují efektivní a konzistentní provoz v moderní elektronice.Při správném návrhu a integraci zůstávají vyrovnávací zesilovače praktickým řešením pro udržení kvality signálu v široké škále elektronických provedení.
