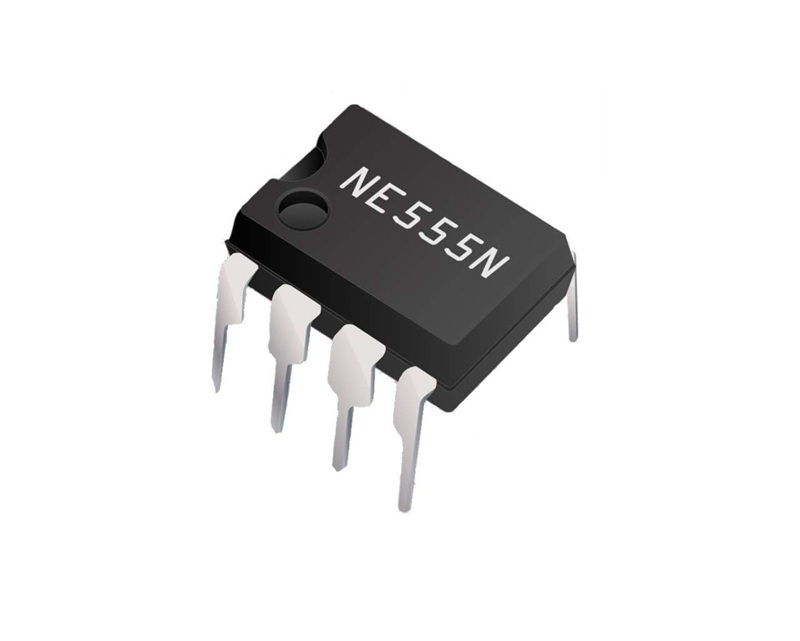

555 Timer IC Vysvětleno, Interní Architektura, Režimy a Využití

555 timer je kompaktní integrovaný obvod smíšeného signálu používaný k časování, generování pulzů, oscilaci a jednoduché ovládací kontrole. Jeho interní komparátory, dělič napětí, klopný obvod, výbojový tranzistors a výstupní stupeň mu umožňují pracovat v monostabilních, astabilních a bistabilních režimech. Tento článek vysvětluje návrhové úvahy o 555 timeru, funkce pinů, interní architekturu, praktické aplikace, časovou přesnost, varianty zařízení a faktory výběru.

Katalog

555 Timer Návrhové úvahy

555 timer má tendenci chovat se více jako kompaktní smíšený signálový stavební blok než jako „základní časovač“, a toto rozlišení se projeví okamžitě, jakmile na něj zatlačíte v reálném obvodu. Interně kombinuje referenční síť, analogové rozhodovací etapy, digitální ukládání stavu a výkonové zařízení, které přímo interaguje s externím RC uzlem. Výsledkem je součást, která se může zdát uklidňujícím způsobem předvídatelná v jednom nastavení a překvapivě citlivá v jiném, v závislosti na tom, jak okolní součásti a rozvržení zacházejí se časovacím uzlem.

Interní funkční bloky a jejich implikace

Uvnitř zařízení referenční dělič odporu určuje dvě srovnávací úrovně, které jsou běžně popisovány jako zlomky VCC. Tyto referenční body nastavují hranice, které napětí časovacího kondenzátoru překračuje během nabíjení a vybíjení, což je důvod, proč 555 dokáže produkovat opakovací prahy, i když se dodávací napětí mírně mění.

Časovací uzel je monitorován dvěma komparátory, z nichž každý hledá událost průchodu v závislosti na interních referenčních úrovních. Na oscilloskopu se tyto přechody často jeví jako velmi ostré a stabilní. Nicméně komparátory poskytují hlavně konzistentní spínací body, zatímco celková přesnost časování stále závisí na faktorech jako tolerance součástí, teplota a provozní podmínky.

SR klopný obvod ukládá svůj stav poté, co je překročen práh. Uložený stav pak řídí výstupní stupeň a cestu vybíjení. Tato paměťová funkce umožňuje krátké změny signálu v časovacím uzlu přepnout výstup a udržovat ho v tomto stavu, dokud není dosaženo opačného prahu. Toto chování je užitečné v jednorázových obvodech, ale může také způsobit neočekávané změny výstupu za hlučných podmínek.

Výbojový tranzistor poskytuje nízkoodporovou cestu, aby rychle vybíjel externí kondenzátor, když je to nařízeno klopným obvodem. Tento silný výbojový účinek je jedním z praktických důvodů, proč 555 může udržovat oscilaci s minimem externích dílů, ale také to znamená, že časovací uzel může zažívat ostré pulzy proudu, které se přenášejí do země a blízkých spojů, pokud je rozvržení neformální.

S malou RC sítí a několika podpůrnými připojeními stejná interní struktura podporuje dvě známé chování: jednorázová časovací okna a volně běžící oscilaci. Základní mechanismus je v obou případech stejný, nabíjení a vybíjení mezi dvěma interními prahy, takže „režim“, který dostanete, je do značné míry určen tím, jak nasměrujete proud do a z časovacího kondenzátoru a jak resetujete nebo znovu spouštíte klopný obvod.

Jednorázové obvody (monostabilní) mohou v demonstračním obvodu vypadat velmi konzistentně, což je dělá atraktivními pro jednoduchou generaci zpoždění. Astabilní obvody se mohou zdát téměř bezpracné na implementaci, a často tomu tak je, ale zdánlivá jednoduchost skrývá fakt, že časový uzel je analogový signál žijící v digitálním balení.

Přesnost časování v reálných návrzích

Na papíře jsou poměry prahů poměrně stabilní, takže je přirozené očekávat, že časování bude hladce sledovat, pokud je VCC stabilní. V praxi je čas strávený většinou ovlivněn externími faktory, které se tiše kumulují: tolerance součástek, úniky z kondenzátorů, teplotní koeficienty, povrchové úniky desky a jakékoli zatížení, které časový uzel vidí od sousedních obvodů nebo měřicího vybavení.

Je běžné vidět, že návrh se chová „správně“ v počátečních výpočtech a přesto se odchyluje natolik, že to má význam v produkci. Keramický kondenzátor může ztratit efektivní kapacitu při stejnosměrném napětí, a posun může být dost velký na to, aby uživatel pocítil, že zpoždění je „nesprávné“, i když schéma zůstává nezměněné. Vysokohodnotné časové rezistory vás také mohou překvapit; kontaminace, zbytky tavidla a vlhkost mohou vytvořit únikové cesty, které efektivně umístí neplánovaný rezistor paralelně, posunující časovou konstantu směrem, který je těžké postřehnout, dokud jednotky nesedí v teplém pouzdru.

Pragmatický pracovní postup je brát časovou rovnici jako vstupní bod, nikoli jako slib. Jakmile běží první prototyp, volby jako typ dielektrika, rozsah hodnot odporu, rozestupy k ochraně/odvádění v blízkosti časového uzlu a směrování návratového proudu obvykle určují, zda se chování zůstává v souladu s tím, co měl obvod dělat, když se podmínky stávají méně přátelskými.

Běžné spouštěče posunu časování:

• Tolerance externích součástek (R a C)

• Úniky z kondenzátorů a chování dielektrické absorpce

• Teplotní drift R a C

• Ztráta kapacity související s DC-bias u některých keramických kondenzátorů

• Povrchové úniky vlivem vlhkosti, zbytků nebo kontaminace

• Zatížení časového uzlu z jiných obvodů nebo měření

Varianty zařízení, teplotní třídy a co znamenají v praxi

Komerční bipolární verze se často diskutují v termínech klasické interní implementace a jsou široce dostupné v 8pinových DIP a SO-style baleních. V mnoha běžných konstrukcích jsou součásti třídy NE555 specifikovány zhruba od 0 °C do 70 °C, zatímco rozšířené nebo vojenské varianty jako součásti třídy SE555 jsou běžně specifikovány zhruba od -55 °C do +125 °C.

Tyto teplotní třídy ovlivňují očekávání, ale IC zřídka bývá jediným příspěvkem k driftu. Dělič a komparátory se pohybují s teplotou, chování výboje se mění a externí R a C obvykle kolísají ještě více. Pokud má návrh těsné časové tolerance, nepohodlná pravda je, že výběr externích součástek a to, jak deska zachází s úniky a šumem, často převažuje nad štítkem na samotném časovači.

Typické skupiny balení a teplotní rozsahy:

• Běžné bipolární rodiny: zařízení třídy NE555, obvykle o 0 °C až 70 °C

• Rozšířené/vojenské rodiny: zařízení třídy SE555, často o -55 °C až +125 °C

• Běžná balení: 8pinové DIP, 8pinové SO-type balení

Deriváty a kdy se hodí lépe než obyčejný 555

Několik derivátů zachovává stejnou základní myšlenku, ale přizpůsobuje úroveň integrace nebo elektrické chování, aby lépe odpovídala specifickým omezením. 556 kombinuje dva nezávislé časovače v jednom 14pinovém balení, což může snížit počet součástek a trasování, když návrh potřebuje dvě časové funkce, které by jinak byly duplicitní. Tento přístup udržuje související časové funkce v rámci stejného zařízení, což pomáhá zjednodušit návrh a snížit složitost obvodu.

Rodiny 558/559 obvykle nabízejí čtyři kanály časovače s interními možnostmi specifickými pro poskytovatele. Mohou zjednodušit generaci pulzů s více kanály a snížit opakování součástek, i když kompenzace je, že funkce pinů a časové rozsahy mohou být méně flexibilní než stavět čtyři oddělené kanály „dlouhou cestou“.

CMOS rodiny, jako jsou součásti třídy 7555 a TLC555, zachovávají známou topologii, zatímco snižují klidový proud a obvykle také snižují vrcholy napájení. V produktech napájených bateriemi nebo v prostředích s nízkým šumem mohou tyto elektrické vlastnosti způsobit, že ladění je znatelně méně stresující, protože časovač má menší pravděpodobnost, že vkládá náhlé transienty do napájecích a zemních spojů.

Rodiny derivátů a praktické použití:

• 556: dva nezávislé časovače v 14pinovém balení; užitečné pro spárované časové funkce na jedné desce

• 558/559: obvykle čtyři kanály; užitečné pro generaci pulzů s více kanály s některými funkčními omezeními

• CMOS 555 varianta (např. 7555, TLC555 třídy): nižší klidový proud a obvykle menší vrcholy napájení; vhodné pro produkty napájené bateriemi a systémy s nízkým šumem

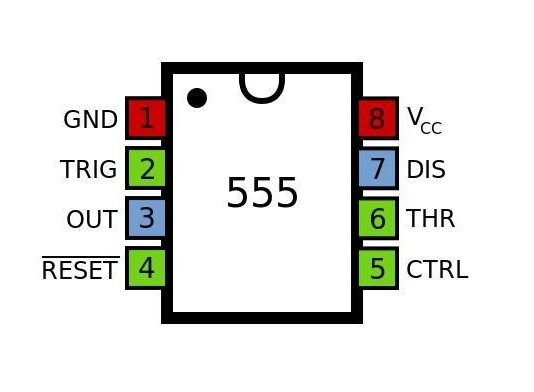

Funkce pinů 555 časovače

Následující tabulka popisuje konfiguraci pinů a funkce integrovaného obvodu 555 časovače. Každý pin vykonává specifickou roli spojenou s aktivací, řízením časování, přepínáním výstupu, resetováním, vybíjením kondenzátoru a řízením napájení. Pochopení těchto funkcí pinů pomáhá vysvětlit, jak časovač generuje stabilní časové pulzy, oscilace a přepínací operace v elektronických obvodech.

Pin	Název	Funkce
1	GND (zem)	Zem, jako nízká úroveň (0V)
2	TRIG (spoušť)	Když napětí na tomto pinu klesne na 1 / 3VCC (nebo na prahové napětí určované řízením), výstup se zvýší.
3	OUT	Výstupní vysoká úroveň (+ VCC) nebo nízká úroveň.
4	RST (reset)	Když tento pin přijme elektrický impuls, časovač se resetuje, když je tento pin připojen k zemi, a výstup je nízký.
5	CTRL (ovládání)	Prahové napětí čipu je řízeno. (Když je pin prázdný, výchozí dvě prahová napětí jsou 1 / 3Vcc a 2 / 3Vcc).
6	THR (prahový)	Když napětí na tomto pinu vzroste na 2 / 3VCC (nebo na prahové napětí určované řízením), výstup se sníží.
7	DIS (vybíjení)	Interní OC hradlo se používá k vybíjení kondenzátoru.

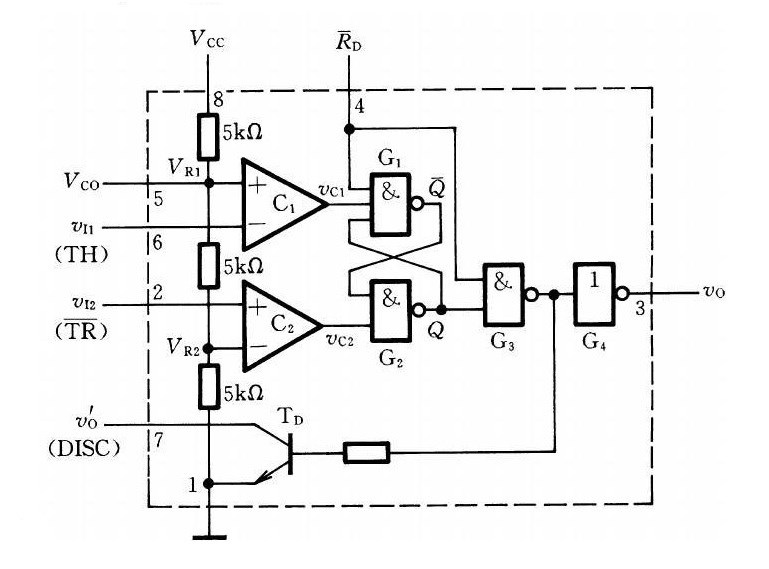

Vnitřní architektura 555 časovače

Vnitřní struktura 555 časovače je postavena kolem tří 5 kΩ rezistorů, dvou komparátorů, flip-flopu, výbojačného tranzistoru a logiky řízení výstupu. Tři stejné rezistory vytvářejí referenční napětí na jedné třetině a dvou třetinách napájecího napětí. Tato referenční úrovně umožňují časovači detekovat, kdy napětí externího kondenzátoru vzroste nebo klesne na specifické prahové hodnoty během provozu.

Horní komparátor sleduje prahový pin a porovnává ho s referenčním napětím dvou třetin VCC. Když prahové napětí vzroste nad tuto úroveň, komparátor resetuje flip-flop, což způsobí přepnutí výstupu na nízkou úroveň. Současně se výbojačný tranzistor zapne a vybíjí časovací kondenzátor.

Dolní komparátor sleduje spoušťový pin a porovnává ho s referenčním napětím jedné třetiny VCC. Když napětí spouště klesne pod tuto úroveň, komparátor nastaví flip-flop, což způsobí, že výstup přejde na vysokou úroveň. To také vypne výbojačný tranzistor, čímž kondenzátor začne znovu nabíjet.

SR flip-flop uchovává přepínací stav časovače a řídí výstupní stupeň. Ovladač výstupu pak poskytuje buď vysoký, nebo nízký výstupní signál přes výstupní pin. Výbojačný tranzistor připojený k pinům vybíjení řídí cyklus nabíjení a vybíjení externího časovacího kondenzátoru, což určuje časový interval obvodu.

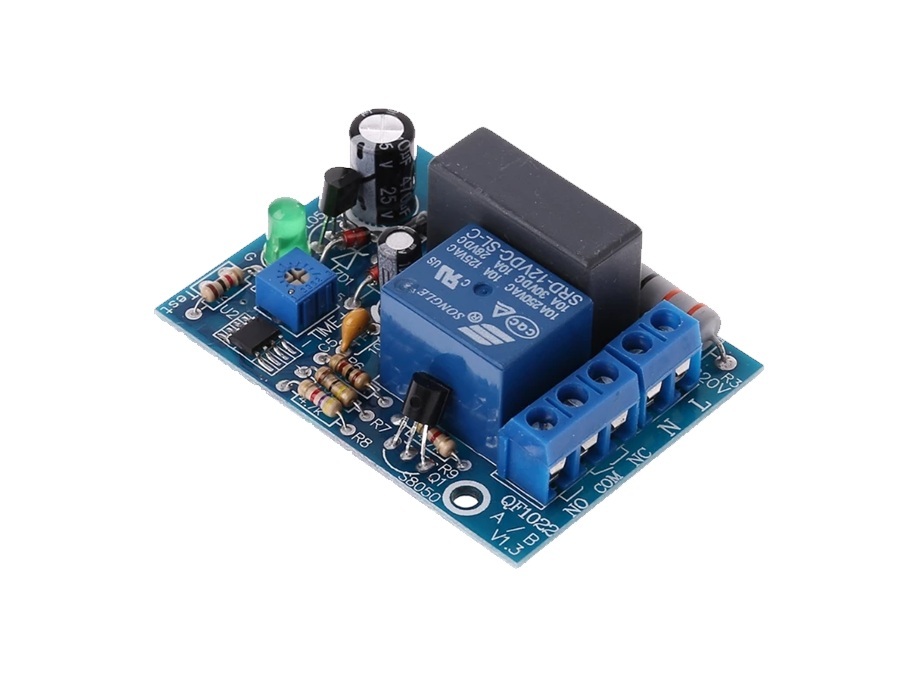

Použití 555 časovače

555 časovač je nejjednodušší analyzovat jako dva komparátory, které krmí interní úložiště, s přepínacími body, které jsou blízko 1/3 a 2/3 VCC. Tato vestavěná „prahová okna“ vysvětlují, proč může jediný IC pokrýt časové prodlevy, oscilaci a jednoduché udržování stavu pouze s hrstí externích součástek.

V každodenní designové práci si 555 stále udržuje své místo, když je preferováno malé, deterministické, samostatné chování a když tým raději nenese zátěž firmwaru, zavádění, aktualizací nebo chyb v softwaru okrajových případů. Také se obvykle pocitově uklidňující v obvodech, kde jsou předvídatelné analogové prahy a průhledné režimy selhání ceněny více než hustota funkcí.

Monostabilní režim

V monostabilním provozu 555 generuje jedno výstupní pulz na událost spouštění a šířka pulzu je nastavena hlavně externí R-C sítí. Krátký přechod na nízkou úroveň na TRIG potvrzuje úložiště, výstup přepne stav a časovací kondenzátor začne nabíjet. Když THRESH vzroste nad horní prahovou hodnotu (přibližně 2/3 VCC), úložiště se uvolní, výstup se vrátí do stabilního stavu a tranzistor DISCH rychle snižuje napětí kondenzátoru, aby další událost mohla začít z známé základny.

Typické použití

Monostabilní režim poskytuje jednoduchý způsob, jak zpožděním signálu povolit, přidat tichý start nebo prodloužit krátký „power good“ do něčeho, co lze spolehlivě interpretovat nízkou logikou. V praxi často slouží jako tichý zprostředkovatel mezi hlučným nástupním okrajem a nižším blokem, který očekává čistý, minimální časový povel.

Běžné vzory v této kategorii:

• Zpoždění povolení subsystému

• Okno pro tichý start

• Prodloužení pulzů pro krátké stavové signály

• Odolné proti šumu „povolení“ kvalifikace

Mechanické kontakty zřídka přecházejí jednou; odrážejí se, někdy způsoby, které jsou překvapivě ošklivé na osciloskopu. Jednorázový spínač může převést tento výbuch chit-chatu do jednoho řízeného pulzu, jehož šířka odráží to, co obvod přijme jako platnou aktivaci. Mnoho návrhů používá tento přístup, protože definuje platnou událost vstupu místo pokusů o detekci a opravu každého jednotlivého odrazového pulzu.

Běžné vzory v této kategorii:

• Odrušení tlačítka

• Údržba limitního spínače

• Kvalifikace okraje před počítadly nebo přerušením

• Detekce minimálního stisknutí

Pokud je monostabilní prvek opakovaně znovu spouštěn, výstup může být držen v jednom stavu, pokud pulzy přicházejí v očekávaném intervalu. Když pulzní řetězec zastaví, obvod vyprší čas a výstup změní stav. Toto je velmi praktická technika pro detekci "něčeho, co přestalo běžet", a často to působí osvěžujícím a přímým způsobem ve srovnání s implementací plného digitálního watchdogu v systémech, které jinak nepotřebují mikrokontrolér.

Běžné vzory v této kategorii:

• Indikace zablokování motoru z chybějících Hallových pulzů

• Detekce ztráty signálu na senzorových spojích

• Detekce ztraceného hodinového/aktivity signálu ve smíšených signálových sestavách

Monostabilní prvek může být použit jako zvětšovač pulzů, omezovač pulzů nebo generátor pevného času zapnutí uvnitř širšího PWM uspořádání. Je rovněž často používán k vytvoření konzistentního pozorovacího okna, užitečného, když by měl být výstup senzoru nebo komparátoru vzorkován pouze během definovaného časového podílu. Tato metoda gretování je široce používána, protože časový vztah je jasný a snadno pozorovatelný během testování a ladění.

Běžné vzory v této kategorii:

• Bloky s pevným časem zapnutí

• Měření nebo vzorkovací okna

• Omezování pulzů pro ochranu downstream

• Časové brány kolem komparátorů/senzorů

Protože se časová kondenzátor nabíjí směrem k VCC a spínací bod je známou frakcí VCC, stává se šířka pulzu použitelným zástupcem za C (nebo za R, když je C známé). To není měřicí technika laboratorní kvality, ale je skutečně užitečné pro rychlé třídění, odstraňování problémů a sanity checks, zejména když je opakovatelnost a rychlost důležitější než absolutní přesnost.

Běžné vzory v této kategorii:

• Kontroly kondenzátorů go/no-go

• Třídění dílů do hrubých kontejnerů

• Detekce kondenzátorů ovlivněných únikem

• Odvozování odporu s známým kondenzátorem

TRIG je citlivý na dlouhé dráty, rychlé přechody signálu, přeskakování země a šum napájení, což může způsobit nežádoucí spouštění. Jednoduché obvody pro úpravu vstupu mohou výrazně zlepšit stabilitu a spolehlivost. Přidání této ochrany brzy pomáhá zabránit občasným problémům s spouštěním během normálního provozu.

Běžné přístupy k úpravě:

• Sériový odpor u TRIG

• Mírné RC filtrace na vstupu spouště

• Schmittův spínač před TRIG

• Čistší uzemnění a kratší spouštěcí vedení

Šířka pulzu obvykle končí dominována tolerancí R/C a únikem kondenzátorů spíše než IC samotným. Fóliové kondenzátory obvykle udržují časování konzistentněji než mnoho elektrolytických kondenzátorů, zejména při delších zpožděních. Při dlouhých zpožděních mohou únikové proudy, vlhkost na PCB a znečišťující zbytky fungovat jako paralelní odpory, které snižují efektivní časovou konstantu. Tento efekt může změnit časovou charakteristiku a nemusí se stát zřejmým, dokud nejsou přímo měřeny odporové a únikové cesty.

Astabilní režim

V astabilním provozu se časová kondenzátor neustále nabíjí a vybíjí mezi přibližně 1/3 a 2/3 VCC. Vnitřní vybíjecí tranzistor poskytuje definovanou cestu vybíjení, zatímco externí odpory vytvářejí nabíjecí cestu. Výsledkem je relaxační oscilátor, který je jednoduchý na sestavení, snadno se ladí a dostatečně tolerantní pro mnoho reálných užitkových rolí.

Běžné aplikace

• LED blikací a vizuální indikátory stavu

Astabilní 555 zůstává rychlým způsobem, jak vytvořit LED ukazatel pulzu nebo indikátor závady bez firmwaru a bez prodlevy při spuštění. V situacích řešení problémů může být hardwarový blikák upřímnější než tichý mikrokontrolér, který může být zaseknutý v resetu nebo čeká na hodinový zdroj.

• Generování tónu a jednoduché zvukové upozornění

Při rozumném výběru frekvence může výstup pohánět malý transducer, často prostřednictvím tranzistorové fáze. To dobře funguje pro alarmy a pípáky, kde je akceptovatelná "dostatečně blízká" přesnost výšky a je preferováno okamžité spuštění.

• Hodiny a pulzní zdroje pro digitální logiku

Astabilní režim může poskytnout základní hodiny pro počítadla, posuvné registry a časové experimenty. Nebude soutěžit s krystalovými oscilátory o stabilitu, ale často je to příjemný fit pro demonstrace, sekvenování po krocích a testy se nastavitelností, kde je tunovatelnost hlavním cílem.

• Senzorové interface přes posun frekvencí

Praktický trik je umístit senzorový prvek do časovací sítě, aby se výstupní frekvence měnila s měřenou hodnotou. NTC termistor používaný jako časovací rezistor je klasický příklad: pohyb teploty se stává pohybem frekvence, který může být počítán, filtrován nebo porovnáván s prahy. Podobné přístupy fungují s LDR pro světlo, rezistivní senzory vlhkosti a některé silové senzory, zvláště když systém již má způsob, jak měřit frekvenci nebo periodu.

Příklady senzorových prvků používaných v časovací síti:

- NTC termistory (teplota)

- LDRs/fotorezistory (úroveň světla)

- Rezistivní senzory vlhkosti

- Některé rezistivní silové/ tlakové senzory

Řídicí strategie

Standardní astabilní konfigurace oftentimes vytváří nepravidelný pracovní cyklus. Běžné vylepšení je přidání diody, takže cesty nabíjení a vybíjení kondenzátoru používají různé rezistory, což umožňuje více nezávislé nastavování času zapnutí a vypnutí. To obvykle vyplácí, když pohání obvody, které reagují jinak na čas zapnutí vs. vypnutí, jako například měnič napětí, vzorkovací brány a fáze ztlumení LED, kde vnímaná jasnost a tepelná chování mohou být úzkostlivě citlivá na pracovní poměr.

Řídicí pin napětí posouvá vnitřní prahy, což umožňuje, aby 555 fungoval jako jednoduchý VCO. To otevírá dveře frekvenční modulaci, hrubému chování podobnému PWM a uzavřeným smyčkám, kde analogový zpětnovazební signál posouvá frekvenci oscilací. V mnoha praktických konstrukcích malý bypass kondenzátor na řídicím pinu znatelně snižuje zachycování hluku a činí odezvu řízení méně trhavou.

Těžké zatížení výstupu, špatné odrušení napájení a dlouhé kabeláže mohou deformovat vlnové tvary a vnést šum do prahových uzlů, což se projevuje jako jitter nebo občasné chování. Malý keramický odrušovací kondenzátor umístěný blízko napájecích pinů často vyčistí oscilátor více, než lidé očekávají. Když musí oscilátor pohánět induktivní zátěže nebo vyšší proudy, externí řídící stupeň obvykle vede k obvodu, který se chová konzistentně, místo toho, aby selhal pouze v „špatných dnech“ a poté odmítal reprodukovat problém na stole.

Bistabilní režim

V bistabilním provozu se 555 chová jako klapka: jedna akce nastaví stav výstupu a druhá ho resetuje. Časovací kondenzátor je obvykle vynechán a pin vybíjení je často nepoužívaný. Místo časování nabíjecí křivky je chování řízeno změnami úrovně podobnými logice na TRIG, THRESH a RESET, což může být uspokojivě deterministické, když chcete paměť stavu bez přidání většího digitálního subsystému.

Praktické použití

• Tlačítkové přepínače a jednoduché uchovávání stavu

Bistabilní 555 může uchovávat stav pro povolení zátěže, výběr režimu nebo uživatelský přepínač. Tento přístup je atraktivní, když design chce „paměť“ bez spoléhání na mechanicky zamykací spínač a bez zavádění firmwaru jen kvůli zapamatování jednoho bitu.

• Zámky a chování nastavení/resetování ve stylu bezpečnosti

Chování nastavování/resetování se přirozeně mapuje na zámky: jedna událost přivádí systém do bezpečného stavu a druhá událost obnovuje provoz. Vnitřní klapka reaguje jasným, opakovatelným způsobem a RESET poskytuje jednoduchou cestu pro obcházení, když je vysoce prioritní vypínací linka součástí bezpečnostního konceptu.

Plovoucí vstupy mohou způsobit nepředvídatelné změny stavu kvůli úniku, manipulaci nebo blízkému přepínacímu šumu. V reálných montážích udržují pull-up nebo pull-down rezistory na TRIG/THRESH/RESET klapku od bloudění do „ghost toggles“. Když jsou zapojené tlačítkové spínače, mírné odhlášené zabraňuje problémům; klapka bude věrně ukládat cokoliv, co jí poskytnete, včetně chaotických přechodů.

Často pomáhá myslet na 555 méně jako na „časovač čip“ a více jako na kompaktní analogový stavový stroj složený ze dvou prahů, jedné klapky a vybíjecího spínače. Když je cílem malá funkce, která je vždy aktivní, zpoždění, blikání, detekce chybějícího pulsu nebo klapka, 555 může přinést jednodušší seznam materiálů a méně subtilních kódových překvapení než přístup zaměřený na firmware.

Pro návrhy vyžadující vysokou přesnost, kalibraci, pokročilé konfigurace nebo více synchronizovaných časovacích funkcí je 555 časovač často použit jako základní časovací prvek spíše než jako kompletní časové řešení.

Běžné role front-end, kde se 555 čistě integruje:

• Úprava pulzů

• Časování oken a bránící

• Fáze detekce chybějících pulsů

• Jednoduché bloky dohledu ve stylu watchdog

Praktické parametry 555 časovače

Napájecí napětí (VCC)	4,5-16 V
Jmenovitý provozní proud (VCC = +5 V)	3-6 mA
Jmenovitý provozní proud (VCC = +15 V)	10-15 mA
Maximální výstupní proud	200 mA
Maximální výkonová spotřeba	600MW
Minimální spotřeba energie	30MW (5V), 225MW (15V)
Teplotní rozsah	0-70 ° C

555 časovač derivátových integrovaných obvodů

Výrobce	Číslo výrobce	Poznámka
Avago Technologies	Av-555M	-
Custom Silicon Solutions	CSS555/CSS555C	CMOS, Minimální pracovní napětí 1.2V, IDD<5&micro;A
CEMI	ULY7855	-
ECG Philips	ECG955M	-
Exar	XR-555	-
Fairchild Semiconductor	NE555/KA555	-
Harris	HA555	-
IK Semicon	ILC555	CMOS, Minimální pracovní napětí 2V
Intersil Corporation	SE555/NE555	-
Intersil Corporation	ICM7555	CMOS
Lithic Systems	LC555	-
Meixin	ICM7555	CMOS, Minimální pracovní napětí 2V
Motorola	MC1455/MC1555	-
NTE Sylvania	NTE955M	-
RCA	CA555/CA555C	-
STMicroelectronics	NE555N/ K3T647	-
TI（Texas Instruments）	SN52555/SN72555	-
TI（Texas Instruments）	TLC555	CMOS, Minimální pracovní napětí 2V
Zetex	ZSCT1555	Minimální pracovní napětí 0.9V
NXP	ICM7555	CMOS
HFO	B555	-
HITACHI	HA17555	-

Závěr

Časovač 555 zůstává užitečný, protože poskytuje jednoduché, předvídatelné časové chování s minimem externích komponentů. Jeho výkon závisí na toleranci rezistorů a kondenzátorů, úniku, teplotním driftu, šumu napájení, uspořádání a variantě zařízení. Při použití s správným podmínkováním vstupu, odrušováním a vhodnými časovacími komponenty může 555 spolehlivě podporovat zpoždění, oscilátory, tvarování pulsů, detekci chybějících pulsů, eliminaci bounce a základní funkce latch.

Často kladené otázky [FAQ]

1. Proč je časovač 555 stále široce používán, i když mikrokontroléry mohou vykonávat časovací funkce pružněji?

Časovač 555 poskytuje jednoduché hardwarové řešení pro generování zpoždění, pulsů, oscilací a přepínacích funkcí bez nutnosti firmwaru, programování, zaváděcích sekvencí nebo údržby softwaru. V aplikacích, kde je potřeba jediný časovací úkol, 555 často snižuje složitost návrhu a nabízí předvídatelné chování s minimem externích komponentů. To jej činí atraktivním pro samostatné časovací funkce, podmínění signálu, watchdog obvody a jednoduché řídicí systémy, kde je spolehlivost a transparentnost důležitější než pokročilá programovatelnost.

2. Proč je přesnost časování v obvodu 555 často určována více externími komponenty než samotným IC?

Vnitřní prahové hodnoty komparátoru 555 jsou relativně stabilní, ale skutečný časový interval silně závisí na externí síti rezistorů a kondenzátorů. Faktory jako tolerance rezistorů, únik kondenzátorů, dielektrická absorpce, teplotní drift, vlhkost, kontaminace PCB a efekty DC-bias mohou měnit účinnou časovou konstantu RC. V důsledku toho mohou dva obvody používající stejný časovač IC produkovat znatelně různá zpoždění, pokud se jejich externí komponenty nebo provozní prostředí liší.

3. Proč mohou rezistory s vysokou hodnotou způsobovat neočekávané chyby časování v aplikacích s dlouhým zpožděním?

Jak rostou hodnoty rezistorů, stávající únikové proudy se stávají větším procentem zamýšleného časovacího proudu. Vlhkost, zbytek fluxu, prach, kontaminace PCB a povrchový únik mohou vytvářet nechtěné paralelní rezistivní cesty, které mění chování nabíjení časovacího kondenzátoru. Tyto efekty mohou být zanedbatelné v krátkých zpožděních, ale stávají se stále významnějšími v časovacích obvodech s dlouhou dobou, kde mohou malé únikové proudy znatelně měnit konečný časový interval.

4. Proč jsou CMOS varianty 555 často preferovány v napájených z baterií a nízkošumových designech?

CMOS verze, jako jsou TLC555 a 7555, obvykle spotřebovávají mnohem méně klidového proudu než tradiční bipolární verze. Také generují menší špičky napájecího proudu během provozu, což snižuje šum zaváděný do napájecích kolejnic a citlivých analogových obvodů. Tyto charakteristiky zlepšují životnost baterií, zjednodušují filtrování napájení a činí celkový systém snazším ke stabilizaci v aplikacích, kde jsou nízká spotřeba energie a čisté elektrické chování prioritou.

5. Proč může pin spouštěče stát se společným zdrojem intermitentních problémů časovače 555?

Vstup spouštěče je citlivý na přechody napětí, elektrický šum, dlouhé kabely, kolísání země a rychlé spínací události. Nežádoucí napěťové poruchy mohou mylně spustit časovač, což způsobí nepředvídatelné výstupy, které je obtížné konzistentně reprodukovat. Přidání filtrace, Schmittova hradla, správného uzemnění a krátkých signálních cest často zvyšuje spolehlivost tím, že brání pinům spouštěče reagovat na neúmyslné elektrické poruchy.

6. Proč je monostabilní časovač 555 užitečný pro detekci chybějících pulzů nebo zablokovaných systémů?

Monostabilní časovač může být opakovaně znovu spuštěn příchozími pulzy. Dokud pulzy přicházejí v očekávaném intervalu, výstup zůstává aktivní. Pokud pulzní tok přestane, časovač nakonec vyprší a změní stav. Toto chování činí obvod užitečným pro detekci zablokovaných motorů, selhaných senzorů, ztracených komunikačních signálů nebo chybějících hodinových pulzů, aniž by vyžadoval složitou digitální logiku nebo softwarové monitorovací systémy.

7. Proč 555 časovač účinně funguje jako jednoduchý oscilátor v astabilním režimu?

V astabilním provozu se časovací kondenzátor nepřetržitě nabíjí a vybíjí mezi přibližně jednou třetinou a dvěma třetinami napájecího napětí. Vnitřní komparátory detekují tyto průchody prahovými hodnotami a opakovaně přepínají stav výstupu. Tento samoudržující cyklus nabíjení a vybíjení vytváří stabilní oscilaci s pouhými několika vnějšími komponenty, což činí 555 jednou z nejjednodušších metod pro generování obdélníkových vln, blikání LED, hodinových signálů a zvukových tónů.

8. Proč úpravy pracovního cyklu často vyžadují dodatečné komponenty v astabilních obvodech?

Standardní astabilní konfigurace používá stejnou cestu nabíjení a vybíjení pro část cyklu, což přirozeně omezuje flexibilitu pracovního cyklu. Přidáním diod a samostatných rezistorových cest lze nezávisle řídit časy nabíjení a vybíjení. To umožňuje přesnější úpravu délky vysokých a nízkých výstupů, což je důležité v aplikacích, jako je PWM řízení, stmívání LED, nabíjecí pumpy a obvody pro generaci pulzů.

9. Proč může časovač 555 fungovat jako jednoduchá paměťová buňka bez použití časovacího kondenzátoru?

Jádro 555 obsahuje SR klopný obvod řízený dvěma komparátory. V bistabilním režimu externí vstupy přímo nastavují nebo resetují klopný obvod, aniž by závisely na nabíjení a vybíjení kondenzátoru. Jakmile je stav nastaven, zůstává uložen, dokud se nezmění jiným vstupem. To umožňuje, aby 555 fungoval jako základní paměťový prvek pro přepínače, vzájemné zámky, stavy řízení a obvody nastavení-resetování s velmi malými externími obvody.

10. Proč by designéři měli často vnímat časovač 555 jako analogovou stavební součást spíše než jen jako časovač IC?

I když jeho název zdůrazňuje časování, 555 obsahuje analogové komparátory, referenční napětí, klopný obvod, spínací logiku a výbojový transistor, který může vykonávat mnoho funkcí zpracování signálu. Může generovat zpoždění, vytvářet oscilátory, detekovat chybějící pulzy, eliminovat mechanické chvění spínačů, podmínkovat signály, vytvářet časová okna a poskytovat jednoduché dozorové funkce. Pochopení zařízení jako kompaktní analogové stavové mašiny často odhaluje více možností designu, než když je považováno pouze za generátor zpoždění.
